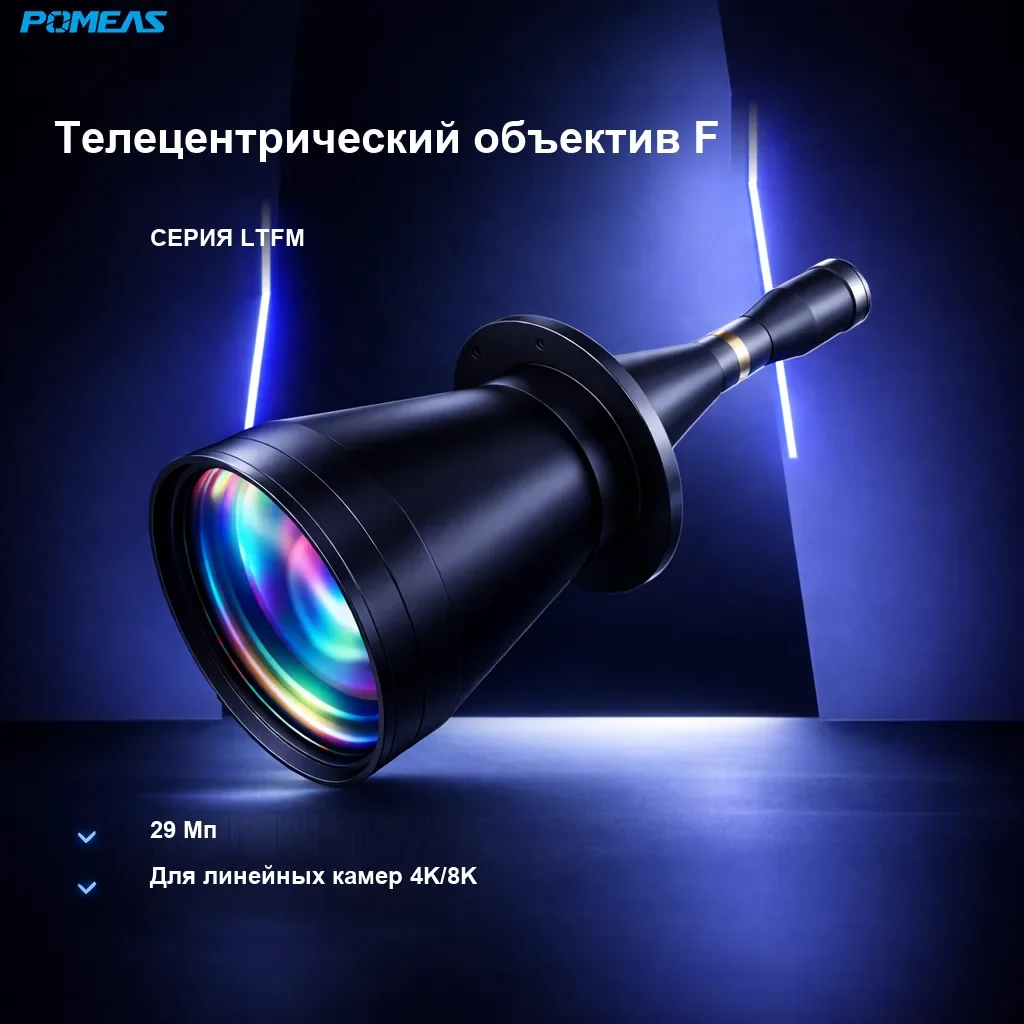

Двойной телецентрический объектив F 0.24X, 398mm WD

Описание продукта

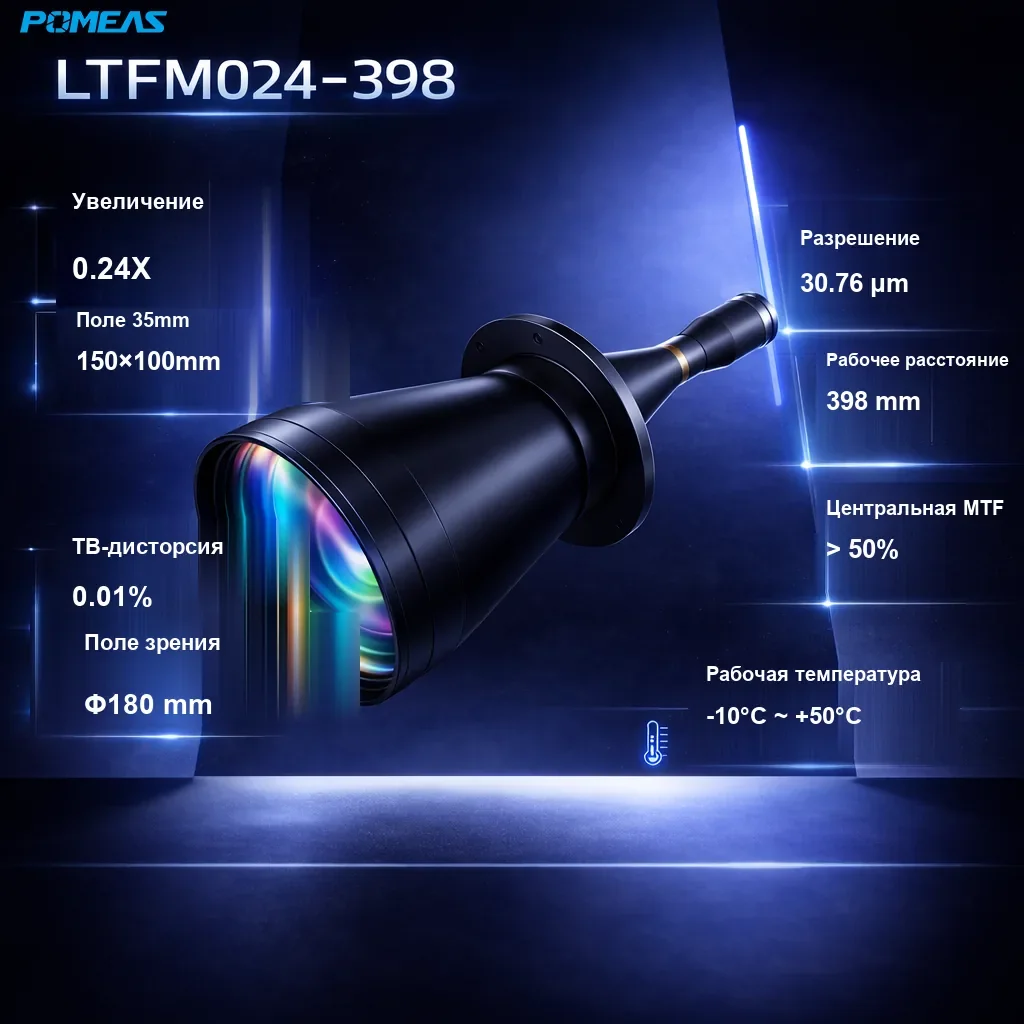

PMS-LTFM024-398 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Поле в объектном пространстве Φ180 mm, дисторсия TV всего 0.01%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление F-Mount, поддержка сенсоров до 35mm.

Основные особенности

• Увеличение 0.24X, рабочее расстояние 398 mm, поле 150 × 100 mm на сенсорах 35 mm.
• Разрешение на стороне объекта 30.76 μm для контроля мелких деталей.
• Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
• Разрешение 30.76 μm и центральная MTF >50% для сплошного контроля с высокой пропускной способностью.
• Стандартное крепление F-Mount, совместимо с типовыми промышленными камерами.
• Поддерживаемые сенсоры: 35mm. Возможна адаптация под задачу.

Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 35mm. Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
