Двойной телецентрический объектив F 0.17X, 416mm WD

Двойной телецентрический объектив F 0.17X, 416mm WD

PMS-LTFM017-416 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Глубина резкости 22.14 mm, дисторсия TV…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTFM017-416 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Глубина резкости 22.14 mm, дисторсия TV всего 0.01%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление F-Mount, поддержка сенсоров до 35mm (Film).

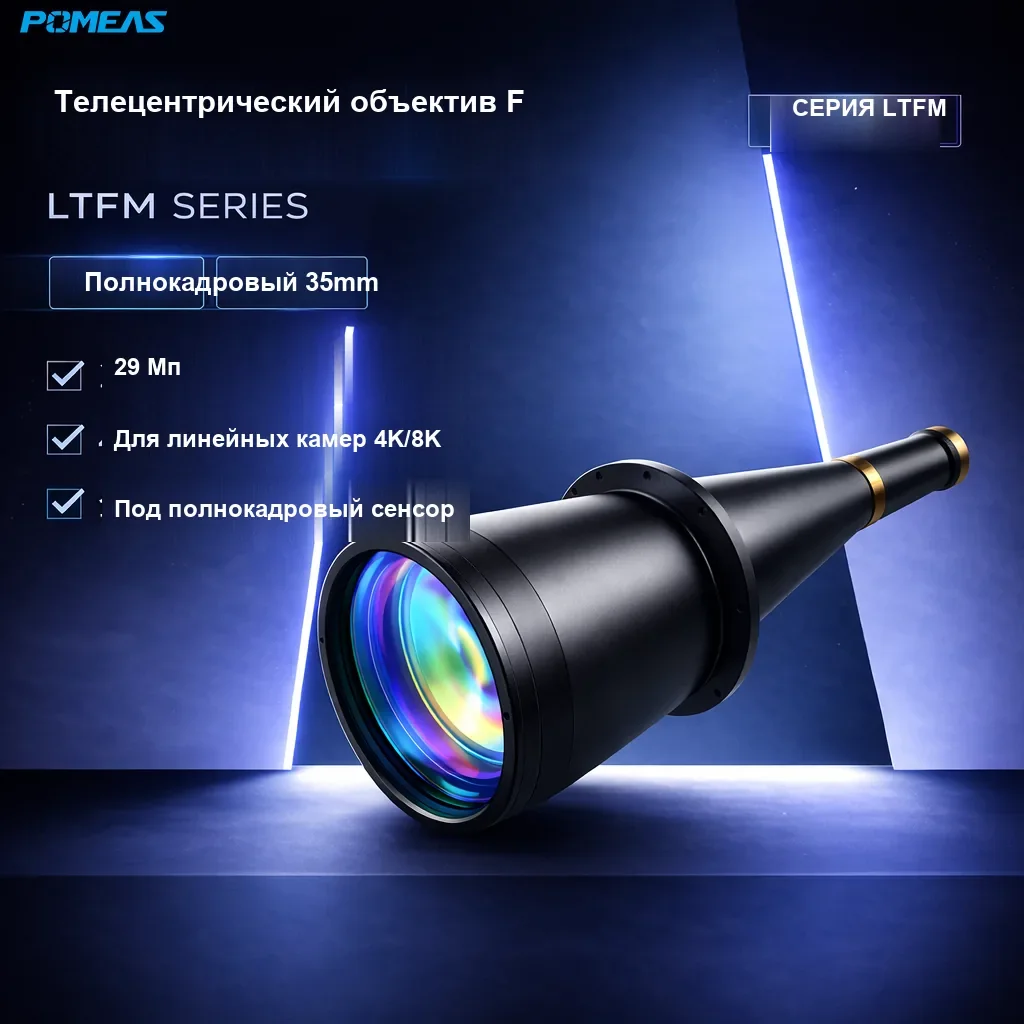

PMS-LTFM017-416 Двойной телецентрический объектив F 0.17X, 416mm WD

Основные особенности

Увеличение 0.17X, рабочее расстояние 416 mm, поддержка full frame 35 mm и линейной 8K (поле строки 241.2 mm).
Разрешение на стороне объекта 31.56 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Апертура F8, телецентричность объекта <0.02°, разрешение 31.56 μm при MTF >65% на 50 lp/mm.
Стандартное крепление F-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 35mm (Film). Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTFM017-416
Увеличение	0.17X
Рабочее расстояние	416mm
Разрешение	31.56μm
Центральная MTF	>65% @ 50lp/mm
Дисторсия TV	0.01%
Поле зрения (линейная 8K)	241.2mm (8K×5μm)
Поле зрения	Φ254mm
Макс. размер сенсора	35mm (Film)
Число F	F/8
Телецентричность объекта	<0.02° (typ. 0.05°)
Глубина резкости	22.14mm
Тип крепления	F-Mount
Длина	712mm
Рабочая температура	-10°C~+50°C

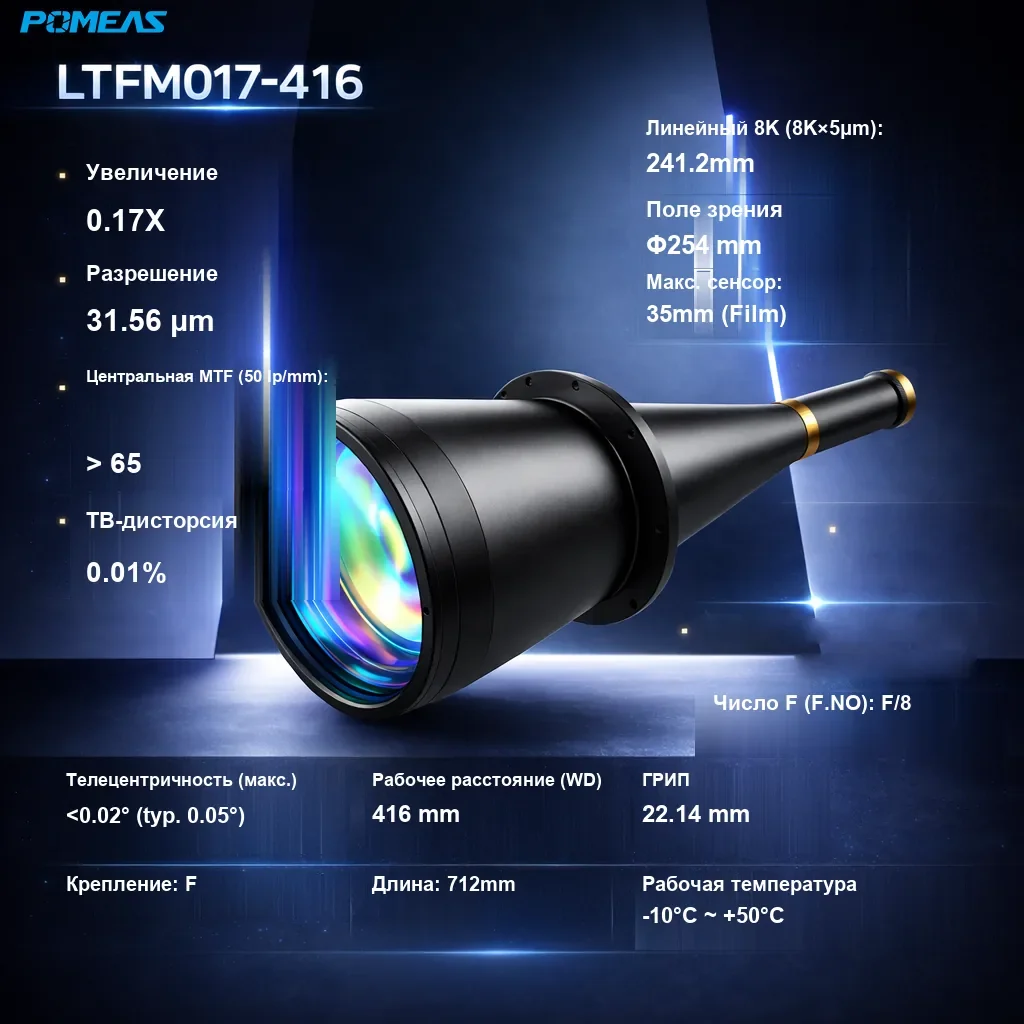

PMS-LTFM017-416 Двойной телецентрический объектив F 0.17X, 416mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 35mm (Film). Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
