Двойной телецентрический объектив F 0.106X, 468mm WD

Описание продукта

PMS-LTFM0106-468 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Поле в объектном пространстве Φ210 mm, дисторсия TV всего 0.02%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление F-Mount, поддержка сенсоров до 4/3".

Основные особенности

• Увеличение 0.106X, рабочее расстояние 468 mm и поле Φ210 mm для крупных деталей.
• Разрешение на стороне объекта 34.95 μm для контроля мелких деталей.
• Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
• Разрешение на объекте 34.95 μm и центральная MTF >60% при 70 lp/mm на сенсорах 4/3".
• Стандартное крепление F-Mount, совместимо с типовыми промышленными камерами.
• Поддерживаемые сенсоры: 4/3". Возможна адаптация под задачу.

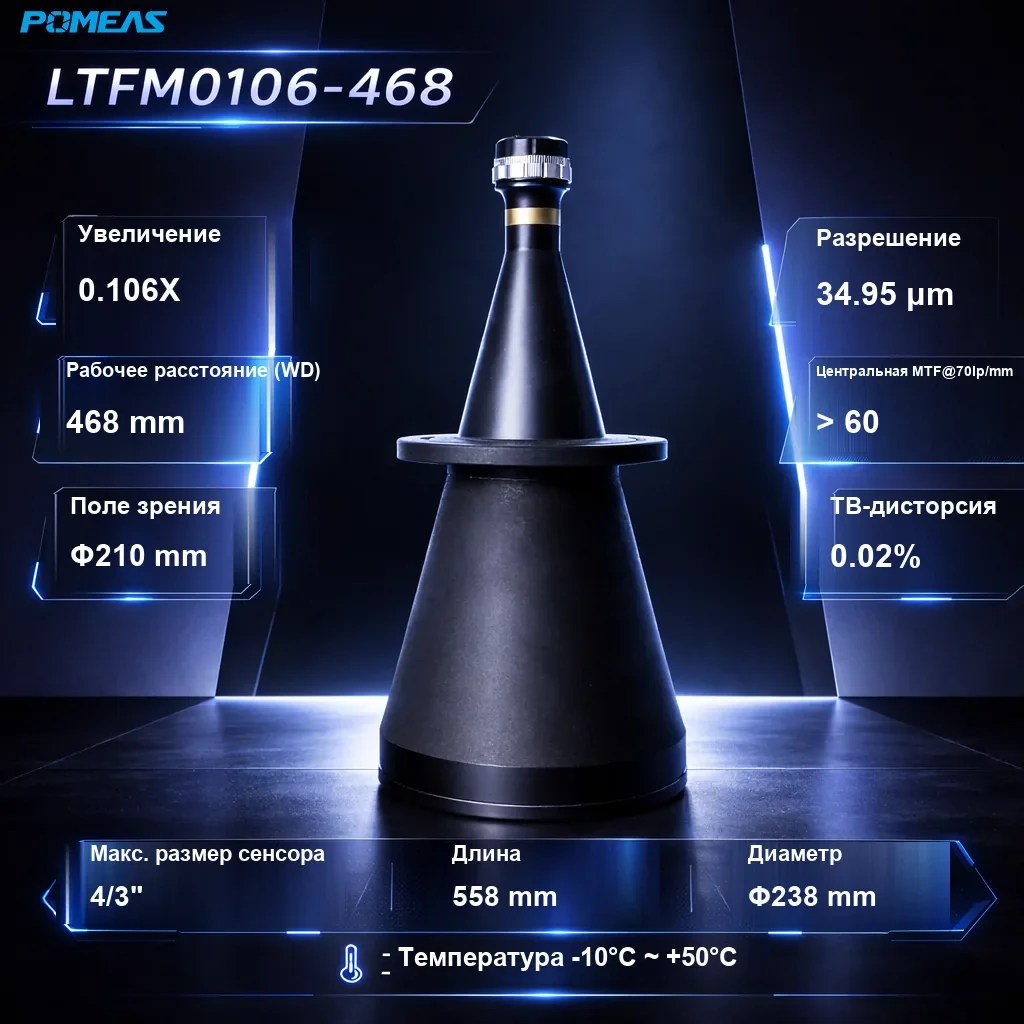

Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 4/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
