Стандартный телецентрический объектив 0.5X, 40mm WD

Описание продукта

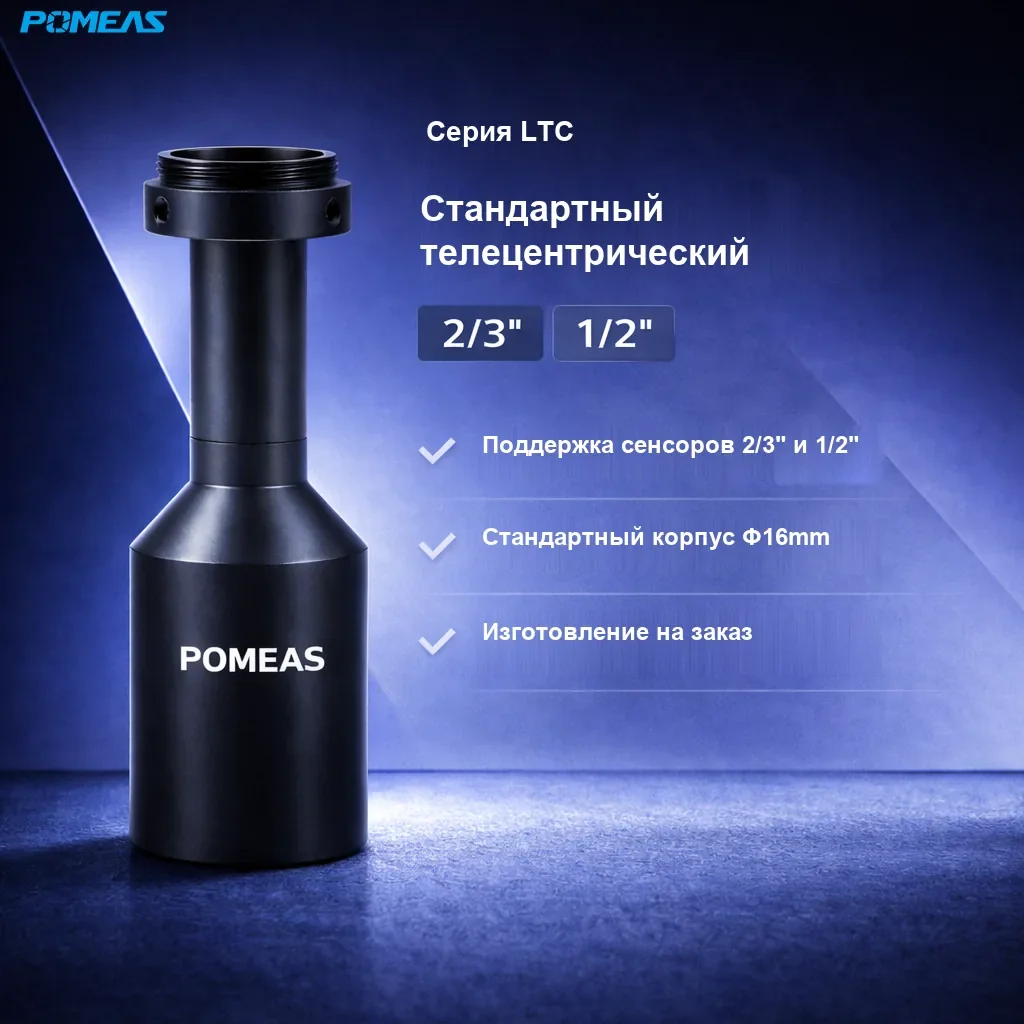

PMS-LTC05-40 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Увеличение 0.5X, разрешение 6.7 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1/2".

Основные особенности

• Телецентрическая схема с увеличением 0.5X для стабильных размерных измерений.
• Разрешение на стороне объекта 6.7 μm для контроля мелких деталей.
• Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
• Тонкий корпус Φ16мм — для компактных машин и стеснённых мест установки.
• Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
• Поддерживаемые сенсоры: 1/2". Возможна адаптация под задачу.

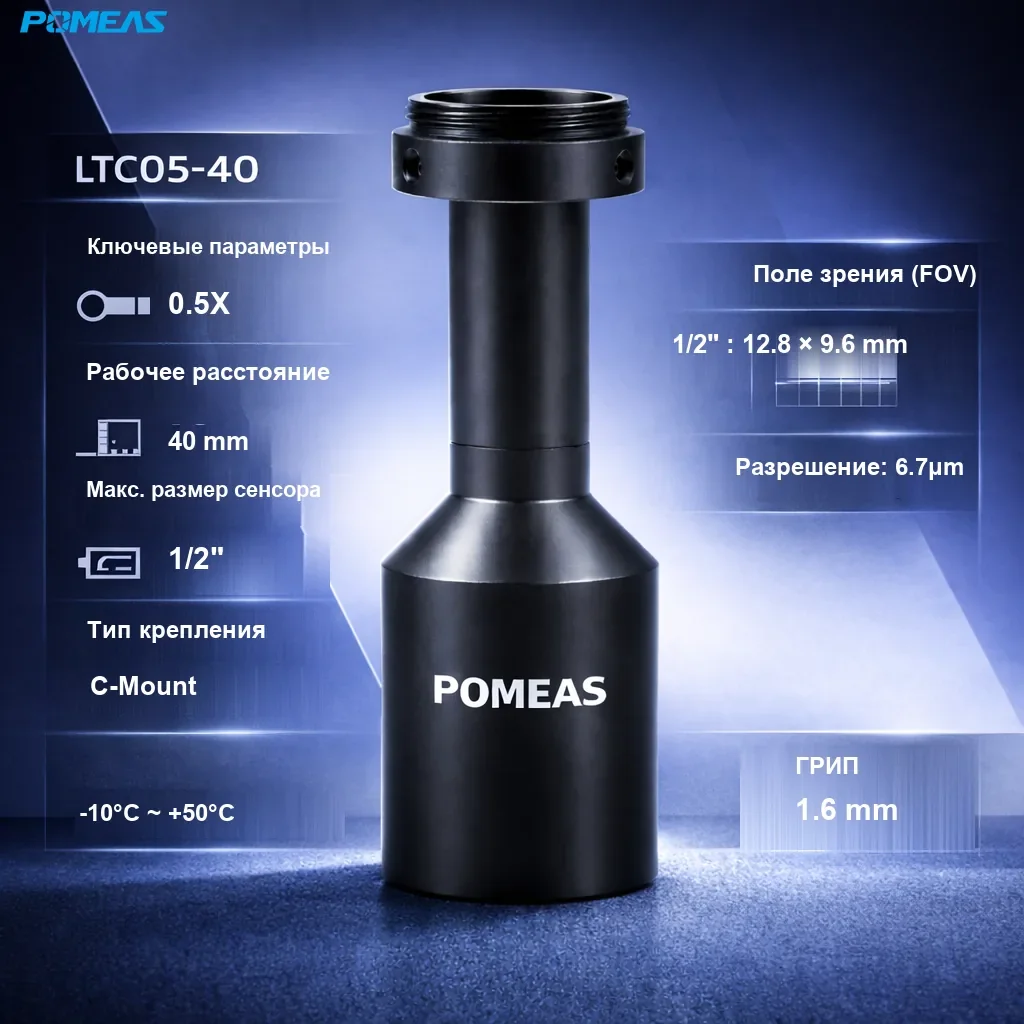

Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1/2". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какова глубина резкости этой модели?

Глубина резкости составляет 1.6 мм: она компенсирует перепады высоты детали и снижает необходимость перефокусировки на линии.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
