Телецентрический объектив высокого разрешения 0.16X, 189mm WD

Телецентрический объектив высокого разрешения 0.16X, 189mm WD

PMS-LTCM016-189 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, разрешение 25.…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM016-189 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, разрешение 25.17 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1".

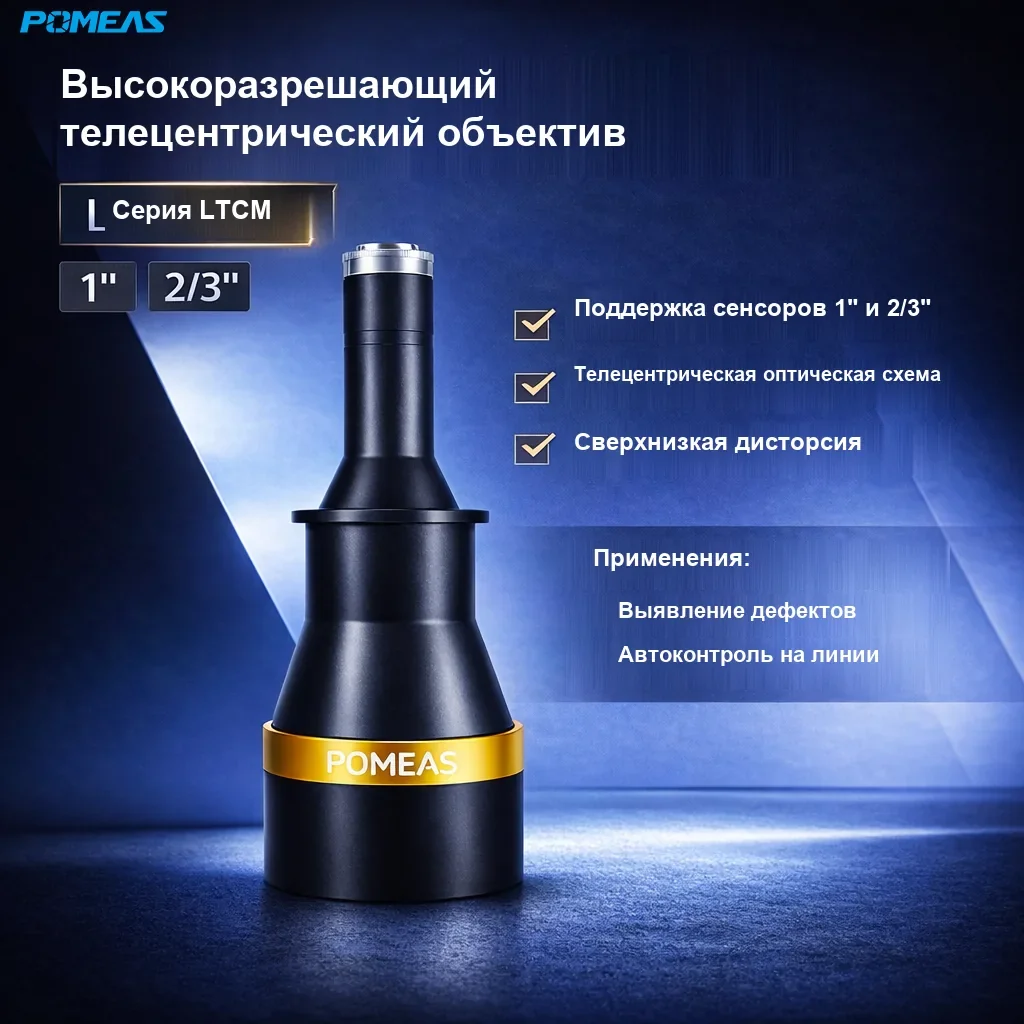

PMS-LTCM016-189 Телецентрический объектив высокого разрешения

Основные особенности

Телецентрическая схема с дисторсией TV 0.01% — геометрия изображения метрологического уровня.
Разрешение на стороне объекта 25.17 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Телецентричность в пространстве объектов лучше 0.02° — стабильные размеры по всей глубине резкости.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 1". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM016-189
Увеличение	0.16X
Рабочее расстояние	189mm
Разрешение	25.17μm
NA (числовая апертура)	0.01333
Дисторсия TV	0.01%
Телецентричность в пространстве объектов	<0.02°
Глубина резкости	18.75mm
MTF в центре поля	@70lp/mm >60
Макс. размер сенсора	1″
Длина корпуса	289.09mm
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

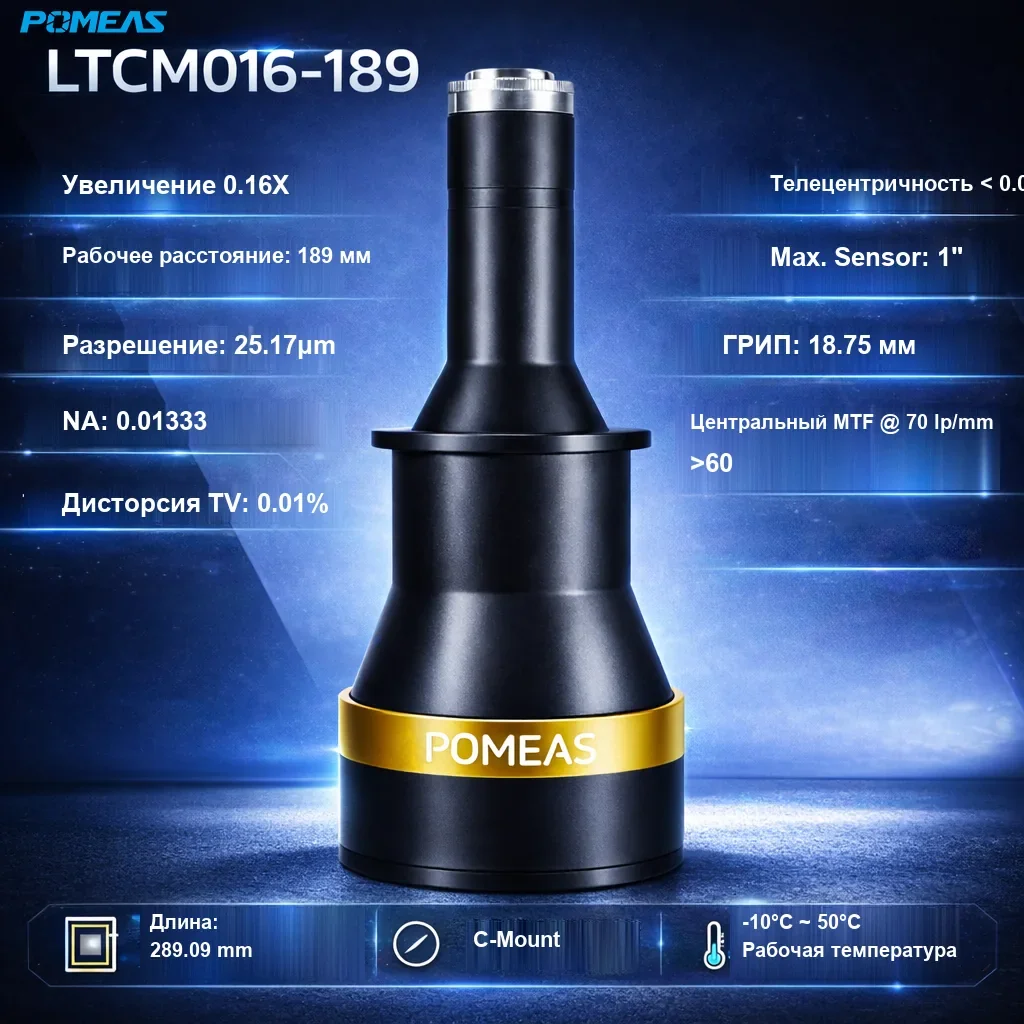

PMS-LTCM016-189 Телецентрический объектив высокого разрешения - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
