Стандартный телецентрический объектив 8.0X, 9.5mm WD

Стандартный телецентрический объектив 8.0X, 9.5mm WD

PMS-LGX8-95 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 1.1 μm, NA 0.3; увеличение остаёт…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LGX8-95 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 1.1 μm, NA 0.3; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление M12, поддержка сенсоров до 1/3".

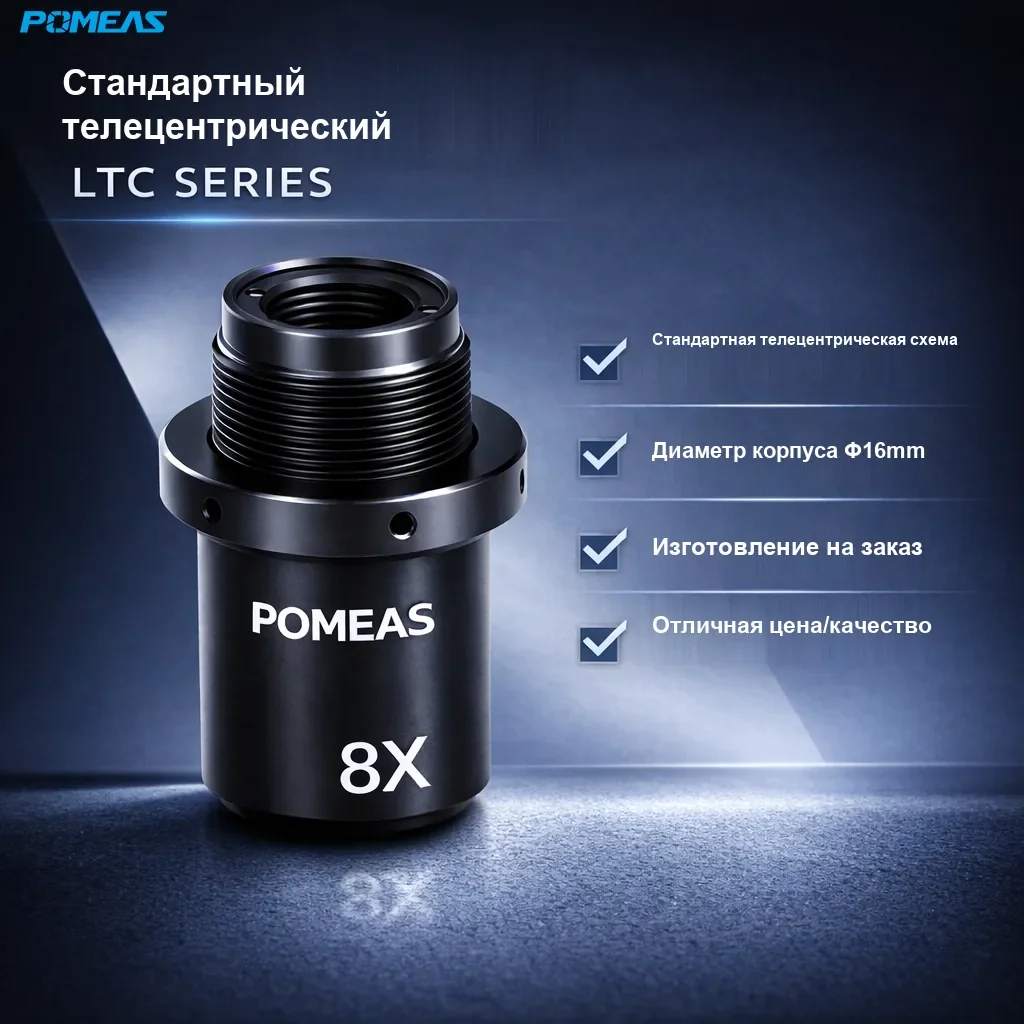

PMS-LGX8-95 Стандартный телецентрический объектив

Основные особенности

Числовая апертура NA 0.3 — светлое и контрастное изображение.
Разрешение на стороне объекта 1.1 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Тонкий корпус Φ16мм — для компактных машин и стеснённых мест установки.
Стандартное крепление M12, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 1/3". Возможна адаптация под задачу.

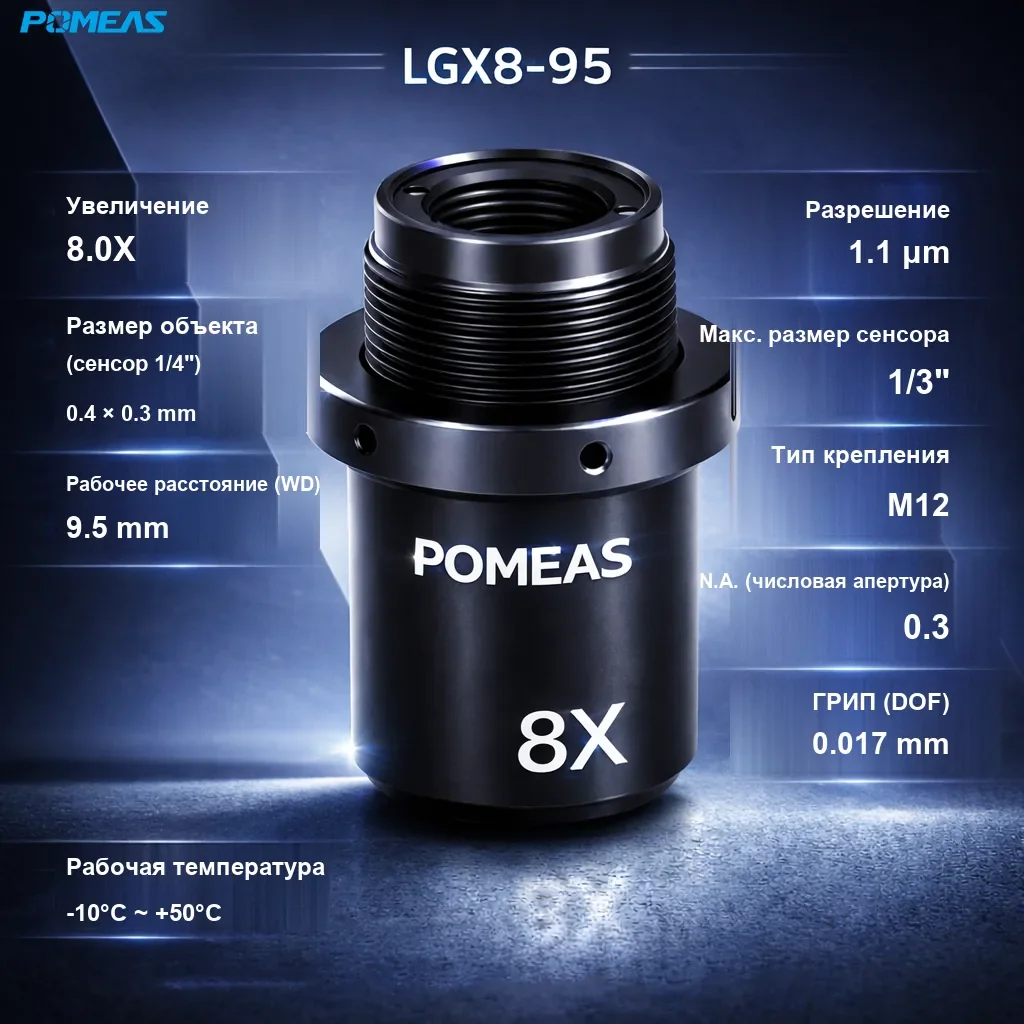

Технические характеристики

Модель	PMS-LGX8-95
Увеличение	8.0X
Поле зрения (сенсор 1/4")	0.4mm×0.3mm
Рабочее расстояние	9.5mm
Разрешение	1.1μm
NA (числовая апертура)	0.3
Глубина резкости	0.017mm
Макс. размер сенсора	1/3″
Тип крепления	M12
Рабочая температура	-10°C~+50°C

PMS-LGX8-95 Стандартный телецентрический объектив - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Что означает NA этого объектива для моей задачи?

Числовая апертура этой модели — 0.3. NA влияет на светосилу и контраст изображения; согласуйте её с освещением и требуемой глубиной резкости.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
