Objectif zoom 4K haute résolution 0,68X–5,0X
Objectif zoom continu conçu pour les applications de vision industrielle nécessitant une haute résolution, un large champ de vision et une faible distorsion. Avec une plage de grossissement de 0,68X à 5,0X, une distance de travail de 80 mm et une compatibilité avec les capteurs jusqu'au format 1", cette série convient aux systèmes d'inspection et d'observation de haute précision.
Présentation de l'objectif zoom 4K
Cette série d'objectifs zoom 4K est développée pour offrir une qualité d'image élevée sur une large plage de grossissement. Le grossissement optique peut être réglé de 0,68X à 5,0X, ce qui permet de passer d'une observation grand champ à une inspection plus détaillée sans remplacer l'objectif.
Par rapport à un objectif zoom traditionnel, la documentation indique une augmentation du champ de vision de plus de 1,45X. Cette caractéristique permet d'observer une zone plus importante avec la même caméra.

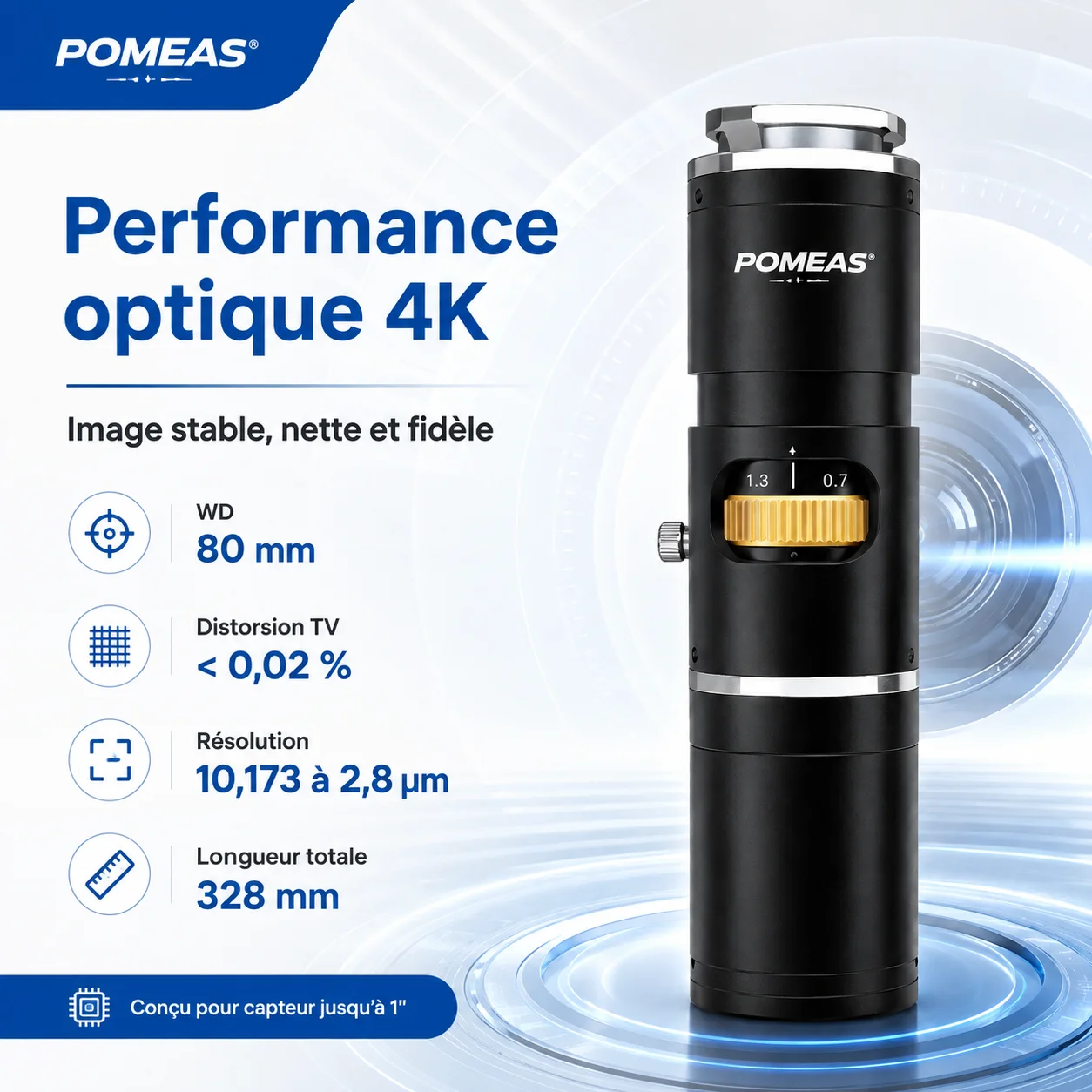

Spécifications principales
| Type | Objectif zoom continu 4K haute résolution |
|---|---|
| Plage de grossissement | 0,68X–5,0X |
| Distance de travail | 80 mm |
| Capteur compatible maximal | 1" |
| Monture caméra | C-Mount |
| Mode de zoom | Manuel / motorisé |
| Longueur totale | 328 mm |
| Distorsion TV | < 0,02 % |
Performances optiques selon le grossissement
Les paramètres optiques varient avec la position du zoom. Le tableau ci-dessous reprend les données indiquées dans la documentation technique.
| Grossissement | 0,68X | 1,0X | 2,0X | 3,0X | 4,0X | 5,0X |
|---|---|---|---|---|---|---|
| Profondeur de champ (mm) | 1,78 | 0,89 | 0,25 | 0,12 | 0,08 | 0,07 |
| N.A. | 0,033 | 0,045 | 0,08 | 0,11 | 0,12 | 0,12 |
| F No. | 10,3 | 11,0 | 12,4 | 13,5 | 16,5 | 20,6 |
| Résolution (μm) | 10,173 | 7,46 | 4,19 | 3,05 | 2,8 | 2,8 |
| Distorsion TV | <0,02 % | <0,02 % | <0,02 % | <0,02 % | <0,02 % | <0,02 % |

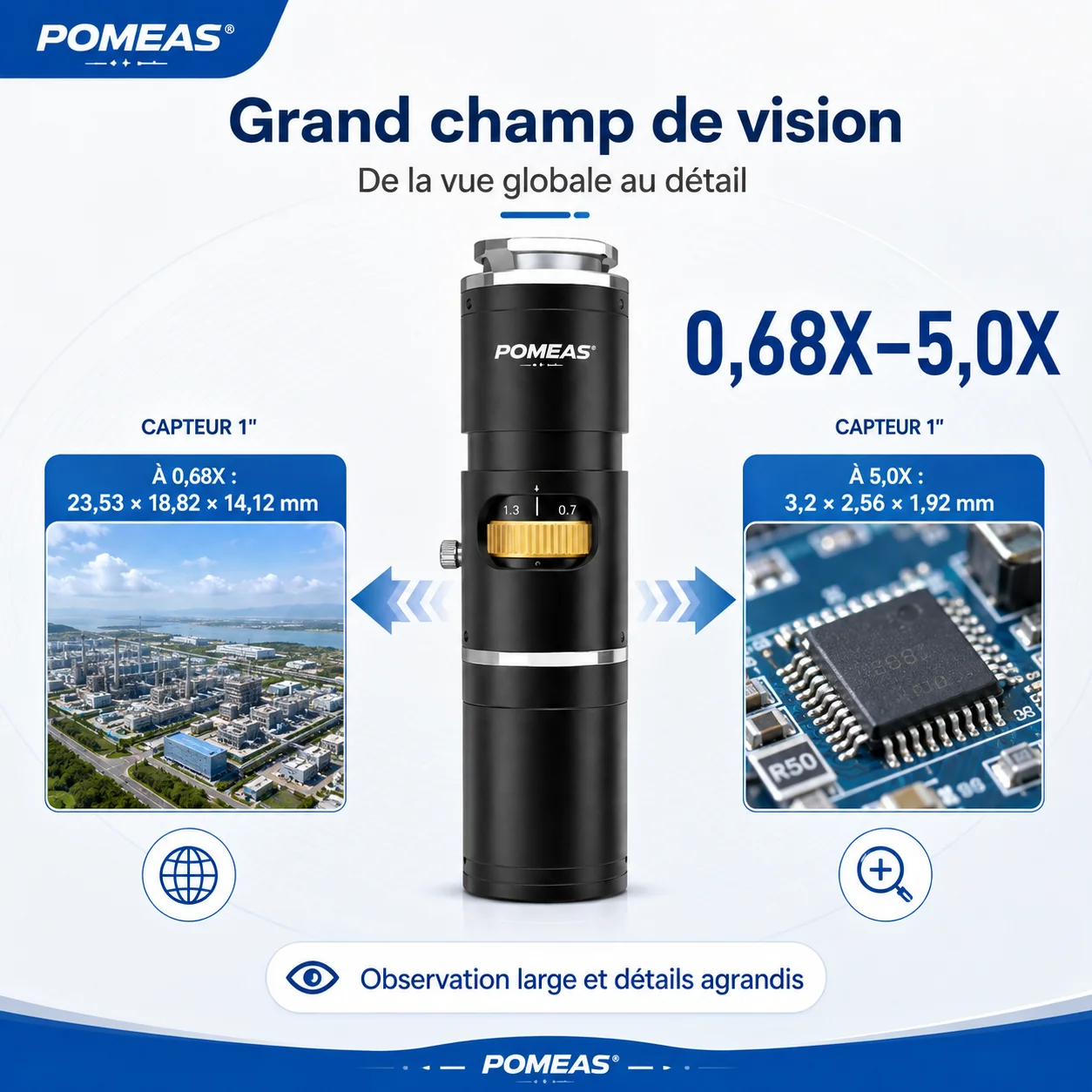

Champ de vision avec un capteur 1"
Lorsqu'il est utilisé avec un capteur au format 1", le champ de vision évolue fortement avec le grossissement.
| Grossissement | Champ de vision D × H × V (mm) |
|---|---|
| 0,68X | 23,53 × 18,82 × 14,12 |
| 1,0X | 16,0 × 12,8 × 9,6 |
| 2,0X | 8,0 × 6,4 × 4,8 |
| 3,0X | 5,33 × 4,27 × 3,2 |
| 4,0X | 4,0 × 3,2 × 2,4 |
| 5,0X | 3,2 × 2,56 × 1,92 |
Cette combinaison est particulièrement adaptée aux applications qui nécessitent à la fois une vue globale et une observation détaillée sur la même station.
Champ de vision supérieur à celui d'un zoom traditionnel
Un champ plus limité peut nécessiter plusieurs positions de caméra ou plusieurs configurations optiques pour couvrir différentes zones d'inspection.
La documentation de cette série indique un champ de vision supérieur de plus de 1,45X à celui d'un objectif zoom traditionnel.
Un champ plus large peut simplifier la configuration d'un système de vision lorsqu'il est nécessaire d'observer davantage de surface sans augmenter la distance de travail.
Pourquoi la résolution varie-t-elle avec le zoom ?
À mesure que le grossissement augmente, l'ouverture numérique de l'objectif augmente également. Selon les données fournies, la N.A. passe de 0,033 à 0,68X à 0,12 aux grossissements élevés.
La résolution théorique passe ainsi de 10,173 μm à faible grossissement à 2,8 μm à 4X et 5X.
Compatible avec plusieurs tailles de capteur
La série prend en charge des caméras jusqu'au format 1". La documentation fournit également les champs de vision pour les capteurs 2/3", 1/2" et 1/3".

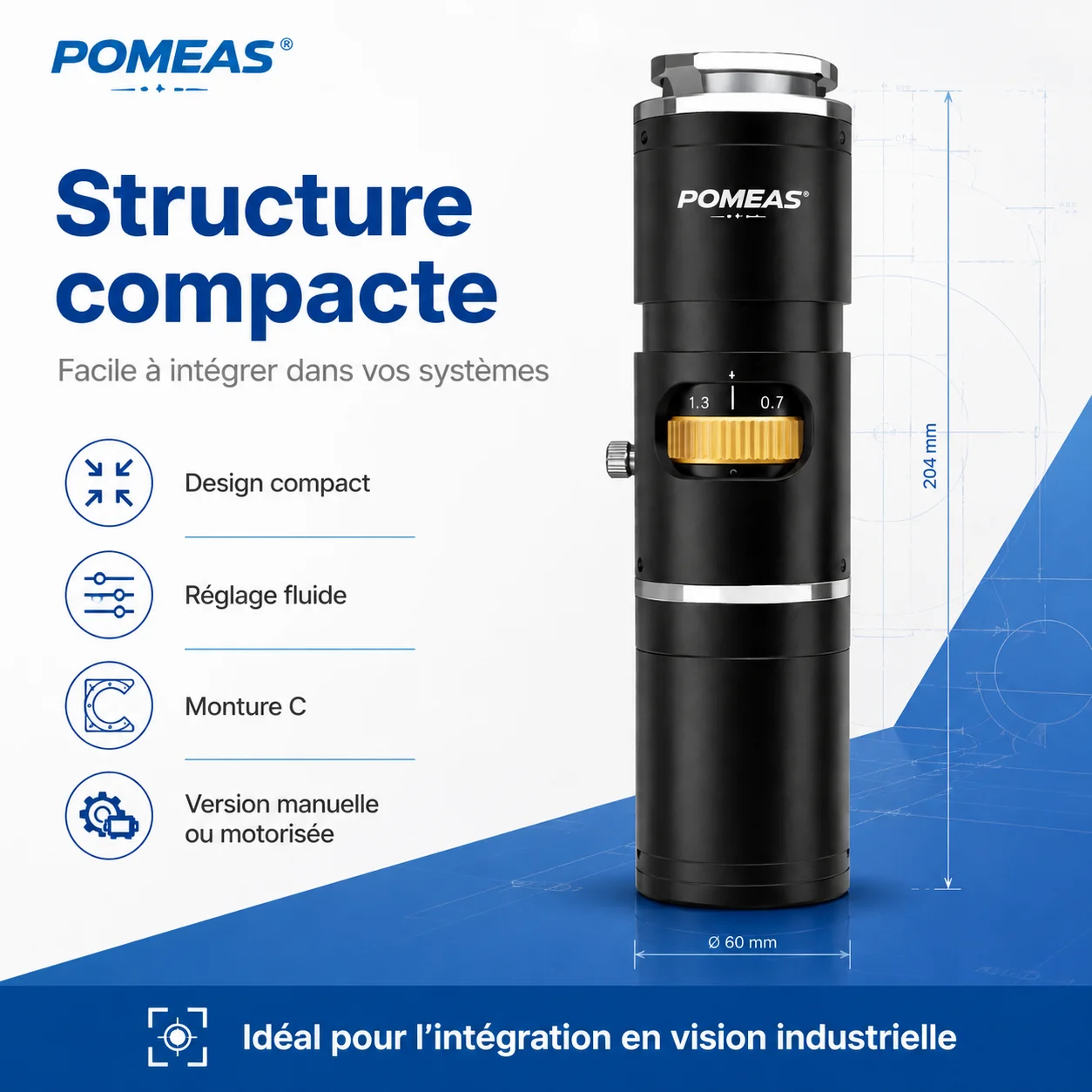

Configurations manuelles et motorisées
La documentation présente plusieurs variantes de la série, notamment des configurations de zoom manuel et motorisé, ainsi que différentes combinaisons optiques et mécaniques.
Une version manuelle peut convenir aux stations où le grossissement est réglé occasionnellement, tandis qu'une solution motorisée est mieux adaptée aux équipements nécessitant un changement automatique du champ de vision.
Options et configurations optiques
Le guide de sélection de la documentation montre différentes possibilités d'intégration avec :
- monture C ;
- monture E ;
- monture M42 ;
- adaptateurs ;
- monture F ;
- lentilles auxiliaires de différents grossissements ;
- interfaces APO ;
- configurations coaxiales et non coaxiales ;
- versions manuelles et motorisées.
Le choix exact de la configuration dépend du champ de vision, de la caméra, de la distance de travail et du grossissement total nécessaire.

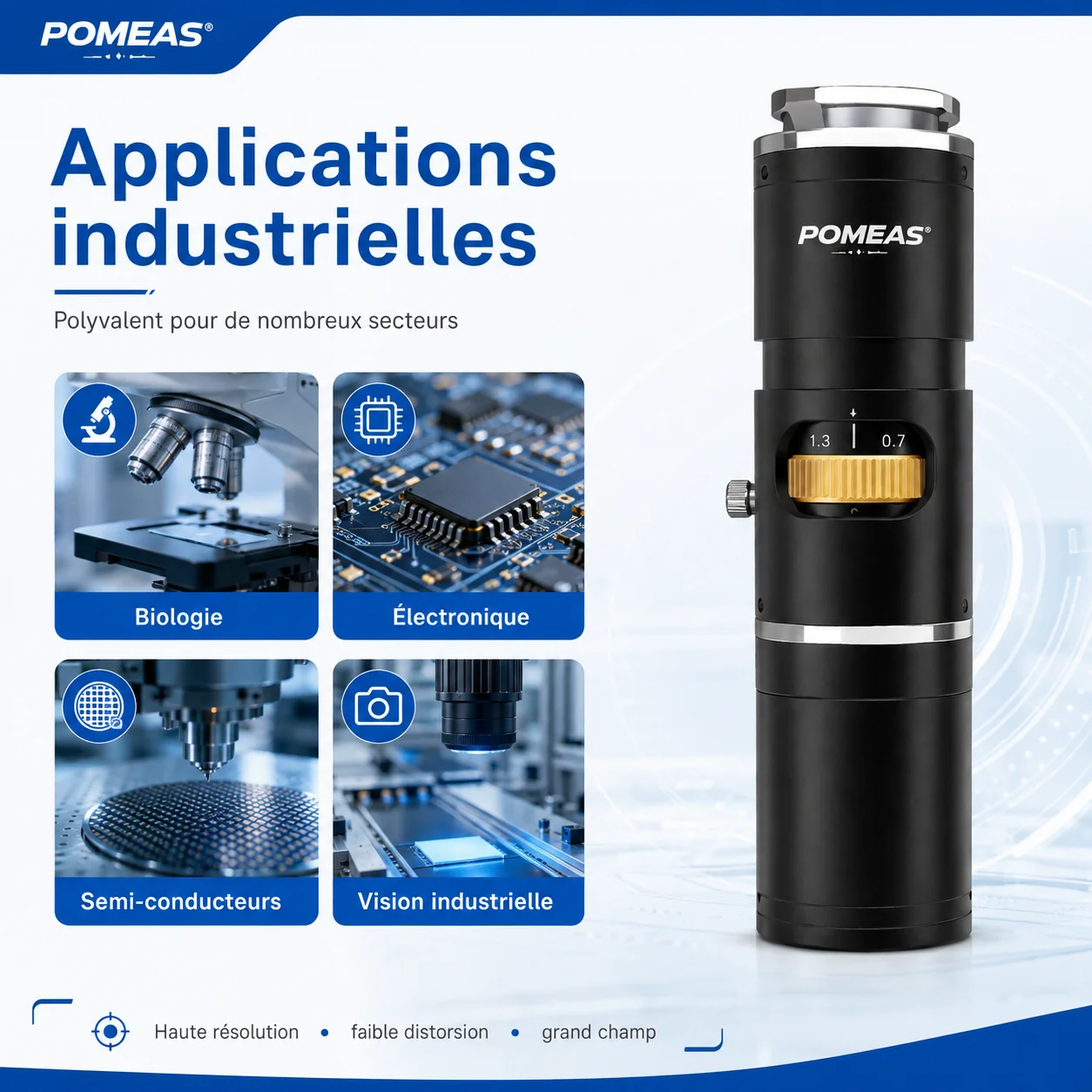

Applications industrielles
Selon la documentation produit, cette série peut être utilisée dans plusieurs secteurs de haute précision :
- biologie ;
- électronique ;
- semi-conducteurs ;
- vision industrielle ;
- observation de composants ;
- inspection de précision ;
- systèmes d'automatisation visuelle.
Comment choisir la configuration adaptée ?
1. Définir votre champ de vision
Indiquez la largeur et la hauteur de la zone à observer. Cela permet de déterminer la position de zoom appropriée.
2. Confirmer la caméra
Indiquez la taille du capteur, la résolution et la taille de pixel de votre caméra industrielle.
3. Définir le plus petit détail à observer
La taille minimale du défaut ou de la caractéristique recherchée est essentielle pour vérifier si la résolution du système est suffisante.
4. Vérifier la distance de travail
La configuration principale présentée dans la documentation utilise une distance de travail de 80 mm.
5. Choisir manuel ou motorisé
Si le grossissement change fréquemment dans le processus, une configuration motorisée peut faciliter l'automatisation. Pour une station d'observation plus simple, une version manuelle peut être suffisante.
Quand un objectif zoom est-il plus adapté ?
Un objectif zoom est particulièrement utile lorsque la même station doit travailler avec plusieurs champs de vision.
Il permet par exemple de commencer par une vue globale de la pièce, puis d'augmenter le grossissement pour observer une zone plus petite sans changer complètement la configuration optique.
Informations à nous envoyer pour la sélection
Pour vérifier rapidement la configuration adaptée, vous pouvez nous transmettre :
- une photo ou un dessin de la pièce ;
- la taille de la zone à observer ;
- le champ de vision requis ;
- le plus petit détail ou défaut à détecter ;
- la précision souhaitée, si une mesure est nécessaire ;
- le modèle ou les paramètres de la caméra ;
- la distance de travail disponible ;
- le besoin d'un zoom manuel ou motorisé.
FAQ
1. Quelle est la plage de grossissement ?
La plage de grossissement indiquée est de 0,68X à 5,0X.
2. Quelle taille de capteur maximale est compatible ?
Le format maximal indiqué est de 1 pouce.
3. Quelle est la distance de travail ?
La distance de travail de la configuration principale est de 80 mm.
4. Quelle est la distorsion TV ?
La documentation indique une distorsion TV inférieure à 0,02 % sur les positions de grossissement présentées.
5. Existe-t-il une version motorisée ?
Oui. La série comprend des configurations manuelles et motorisées ainsi que plusieurs variantes mécaniques et optiques.
