Mesure de composants découpés pour modules de caméra : de 60 secondes à moins de 5 secondes par pièce avec l'IMAGE 3 Pro

Les composants découpés de précision sont partout dans un module de caméra de smartphone : films de protection, feuilles entretoises, anneaux de blindage et ouvertures de contrôle de la lumière. Ils paraissent simples, mais leurs dimensions déterminent si la ligne d'assemblage du module tourne ou s'arrête. Lorsqu'un fournisseur de pièces découpées est passé de l'échantillonnage au contrôle à 100 %, son processus de mesure est devenu le goulot d'étranglement. Cette étude de cas montre comment le système de mesure par vision instantanée IMAGE 3 Pro de POMEAS a réduit le temps de mesure par pièce d'environ une minute à moins de cinq secondes — sans montage et sans compromis sur la précision.

La pièce : feuille découpée circulaire avec languette de positionnement

La pièce de ce cas est une feuille découpée circulaire de 80 × 56 mm, en PP ou PET, portant une languette de positionnement jaune caractéristique. Dans la production de modules de caméra, ces pièces sont des auxiliaires de précision aux fonctions multiples : protection de procédé lors de la manipulation, isolation et espacement entre les couches, et assistance optique dans l'empilement du module.

Aussi simple soit-elle, la feuille concentre un ensemble complet de points de contrôle dimensionnel : contour extérieur, grande ouverture circulaire, position et largeur de la languette, et chacun des petits trous de positionnement du support — autant d'éléments critiques pour la précision de la prise en aval.

Le défi : le contrôle par lots déborde de la machine de mesure par vision

Le client est un fournisseur de composants découpés de précision pour la production de modules de caméra de smartphone, un segment où les fabricants de modules de premier plan expédient des dizaines de millions d'unités par mois et resserrent les tolérances d'assemblage à chaque génération de produits haut de gamme.

Les pièces étaient contrôlées sur une machine de mesure par vision traditionnelle : l'opérateur posait et alignait chaque feuille, déplaçait le plateau point par point et relevait chaque dimension manuellement — environ une minute par pièce. C'était tenable en échantillonnage ; c'était intenable pour un contrôle à 100 % sur une ligne produisant des dizaines de milliers de pièces par jour. Le client avait besoin d'une solution sans contact offrant à la fois haute précision et haut débit.

La solution : le système de mesure par vision instantanée POMEAS IMAGE 3 Pro

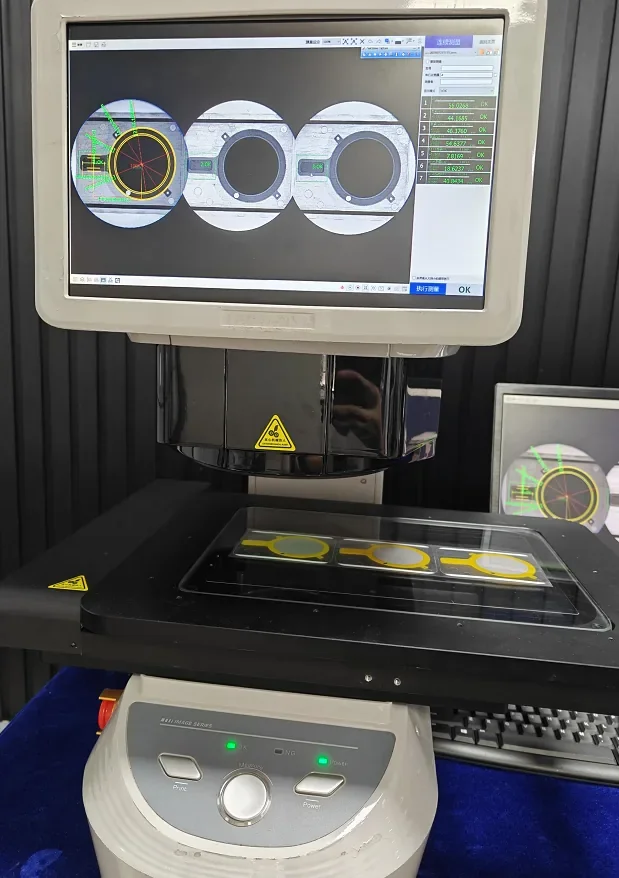

L'IMAGE 3 Pro de POMEAS est un système de mesure par vision instantanée conçu pour un contrôle dimensionnel 2D rapide et répétable, directement en atelier. La configuration utilisée dans ce cas :

• Volume de mesure de 300 × 200 × 75 mm — les feuilles se posent librement sur le plateau et se mesurent en un clic, sans rebrider entre les lots.
• Sans montage ni alignement d'origine — le logiciel reconnaît la pièce et localise chaque caractéristique à mesurer directement depuis l'image, quel que soit l'angle de pose.
• Reconnaissance en une seule prise — tous les points de mesure sont identifiés depuis l'image complète et mesurés en une seule passe, sans déplacement point par point du plateau.
• Une programmation que les opérateurs apprennent vraiment — les programmes s'éditent pas à pas avec l'assistance à l'écran ; un nouvel opérateur est autonome après environ une heure de formation.
• Une répétabilité indépendante de l'opérateur — la reconnaissance automatique des caractéristiques et l'extraction des contours suppriment la variabilité de lecture du contrôle manuel.

Vous hésitez sur le modèle IMAGE 3 adapté à vos pièces ? Consultez le guide de sélection de la machine automatique de mesure par image IMAGE 3.

Procédé de mesure et résultats

Le programme de mesure a été préparé une seule fois à partir du plan du client. Depuis, le contrôle tient en trois étapes :

1. Poser les feuilles découpées n'importe où sur le plateau en verre.
2. Lancer le programme mémorisé en un clic.

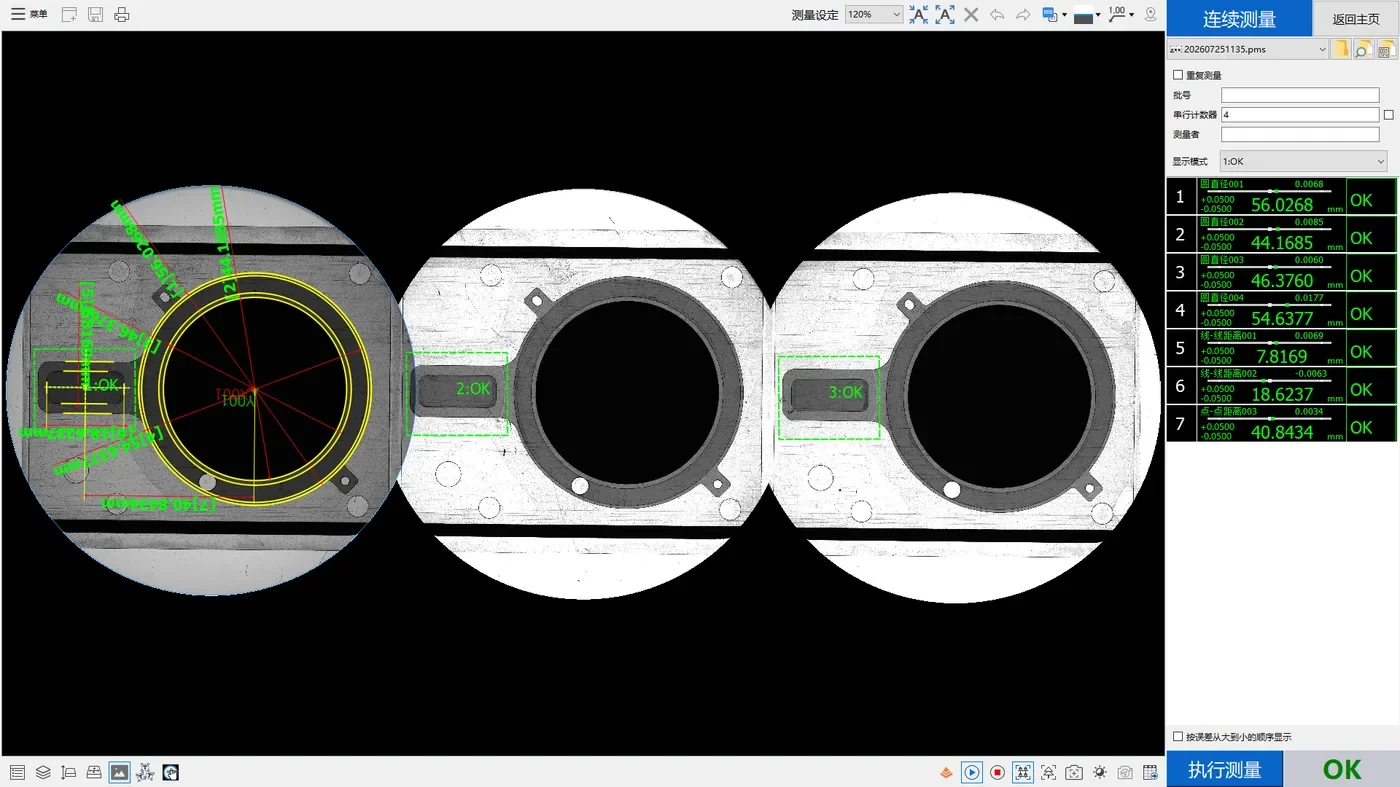

3. Le système reconnaît toutes les caractéristiques depuis l'image, mesure chaque dimension et juge automatiquement chaque élément OK/NOK.

Résultats de l'essai client :

Le passage de l'échantillonnage au contrôle à 100 % est le gain décisif : les feuilles défectueuses sont désormais interceptées à la source, avant d'atteindre la ligne d'assemblage du module.

Ce que les découpeurs de grand volume doivent retenir

Ce schéma d'upgrade se répète dans toute la chaîne d'approvisionnement des modules de caméra. La demande est la plus forte chez les fabricants de modules à grand volume et leurs fournisseurs de pièces découpées : des entreprises qui produisent des dizaines de millions de modules par mois pour les plateformes haut de gamme, où les tolérances se resserrent à chaque génération et où une seule non-conformité dimensionnelle peut coûter un lot entier. Pour eux, la question n'est plus de savoir s'il faut automatiser le contrôle dimensionnel, mais quel système peut tenir une répétabilité de niveau micrométrique au rythme de la ligne.

Si vos pièces ressemblent aux nôtres — feuilles, rondelles, blindages ou films découpés à tolérances serrées et fort volume — le système de mesure par vision instantanée IMAGE 3 Pro peut être évalué d'après votre plan en une seule session d'essai. Contactez POMEAS pour organiser une mesure d'échantillon.
