Descripción del producto
El PMS-LTC2-40C de POMEAS es un objetivo telecéntrico estándar con trayecto de iluminación coaxial integrado para medición dimensional e inspección visual de alta precisión. Con una resolución de 3 μm y NA 0.1, mantiene el aumento constante en todo el campo de visión, de modo que las dimensiones pueden medirse directamente sobre la imagen. El divisor integrado funciona con una luz coaxial para iluminar uniformemente superficies reflectantes. Montura C-Mount y compatibilidad con sensores de hasta 1/2".

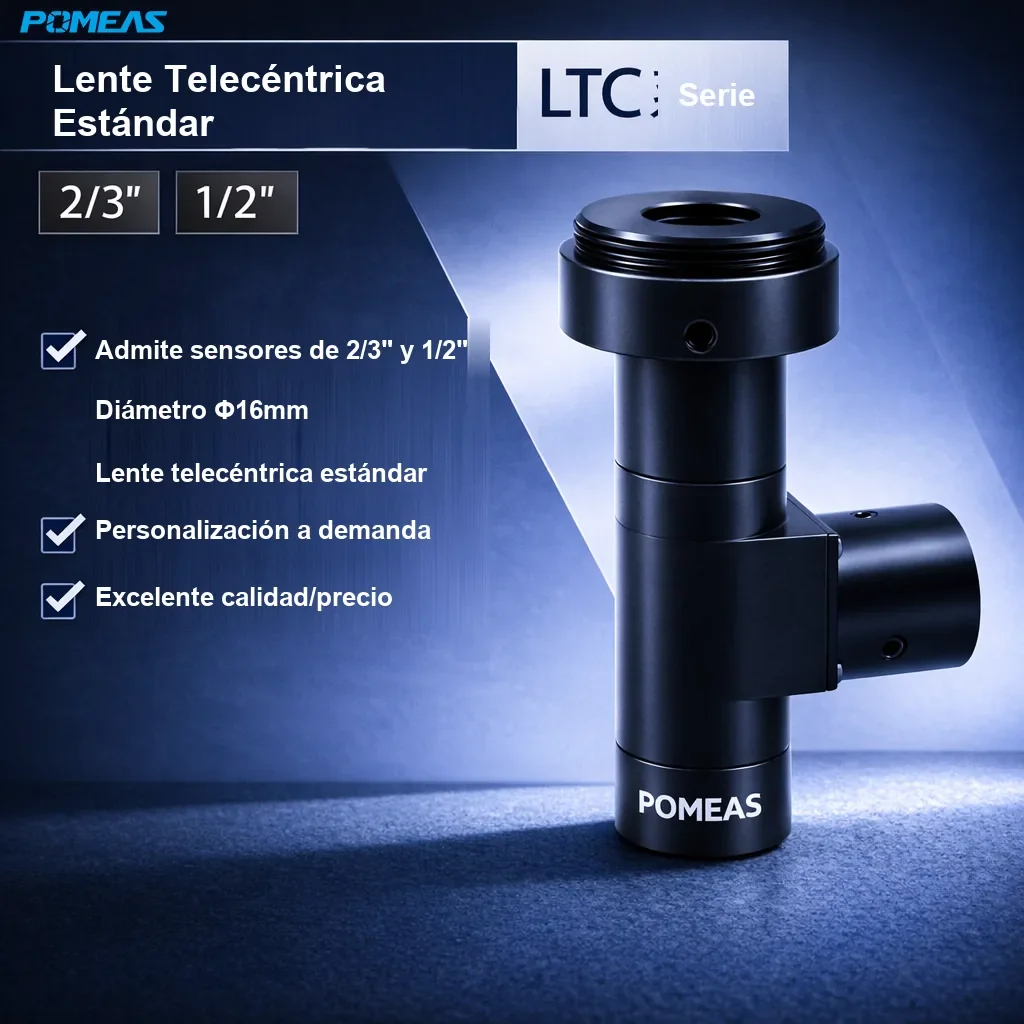

![PMS-LTC2-40C Lente telecéntrica estándar]()
Características principales
- Apertura numérica NA 0.1 para una imagen luminosa y de alto contraste.
- Resolución en el lado del objeto de 3 μm para inspección de detalles finos.
- Divisor coaxial integrado; combinar con luz coaxial para superficies reflectantes.
- Profundidad de campo que absorbe la variación de altura de la pieza.
- Montura C-Mount estándar, integrable en cámaras industriales habituales.
- Sensores admitidos: 1/2". Personalización disponible bajo pedido.
Especificaciones técnicas
| Modelo | PMS-LTC2-40C |
|---|
| Aumento | 2.0X |
|---|
| Distancia de trabajo | 40.4mm |
|---|
| Resolución | 3μm |
|---|
| NA (apertura numérica) | 0.1 |
|---|
| Formatos admitidos | 1/4″ 1.6mm×1.2mm, 1/3″ 2.4mm×1.8mm, 1/2.5″ 2.9mm×2.2mm, 1/2.3″ 3.1mm×2.3mm, 1/2″ 3.2mm×2.4mm |
|---|
| Sensor máx. compatible | 1/2″ |
|---|
| Iluminación | Coaxial / externa |
|---|
| Tipo de montura | C-Mount |
|---|
| Temperatura de trabajo | -10°C~+50°C |
|---|

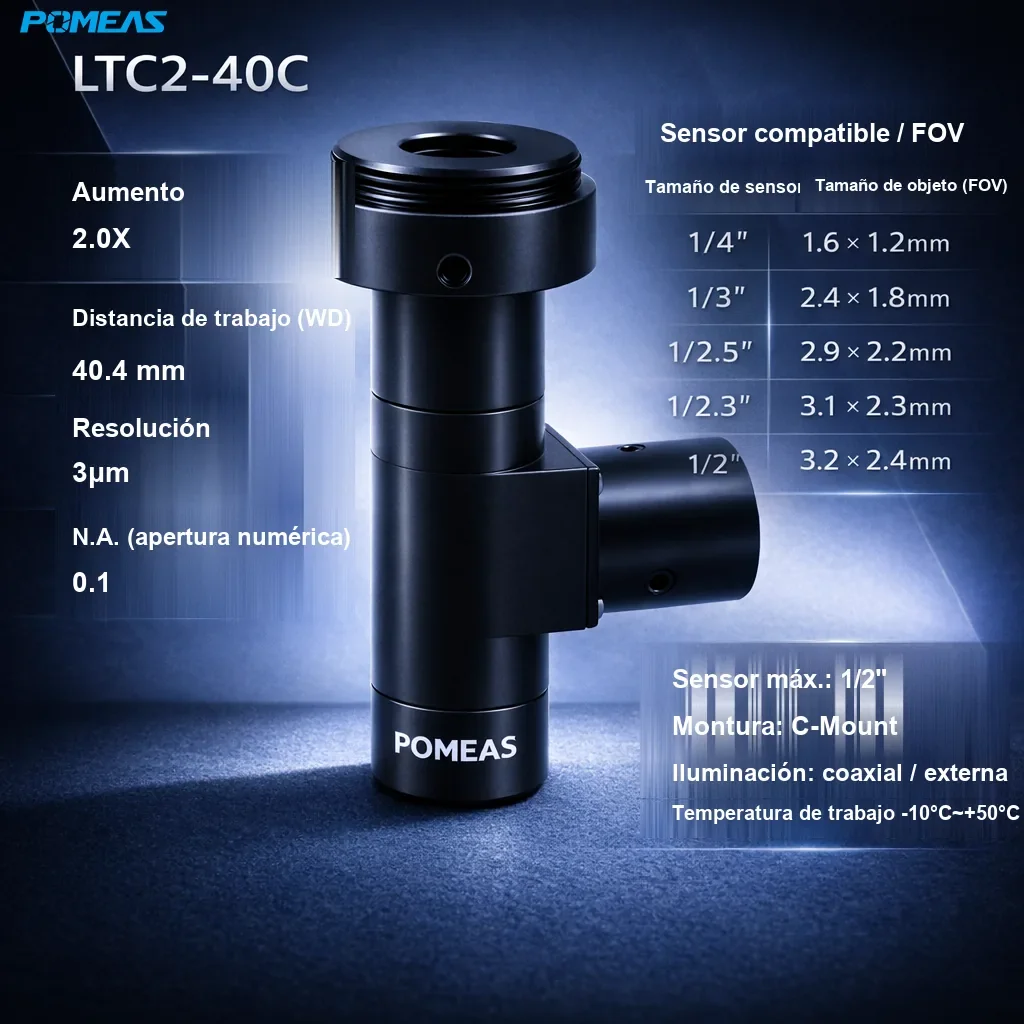

![PMS-LTC2-40C Lente telecéntrica estándar - Especificaciones técnicas]()
Aplicaciones típicas
Medición dimensional de piezas mecanizadas y moldeadas, inspección de electrónica y conectores, inspección de vidrio y bordes de láminas, control de calidad en línea donde se requieren geometría telecéntrica y aumento estable.
Selección del modelo
Para elegir el modelo correcto, compare primero el tamaño mínimo de la característica a inspeccionar con la resolución del objetivo y el tamaño de píxel de la cámara; después confirme la distancia de trabajo disponible en la máquina y el tamaño máximo de sensor admitido. POMEAS puede personalizar distancia de trabajo, montura y aumento según la aplicación.
Preguntas frecuentes
¿Qué es un objetivo telecéntrico coaxial y por qué usarlo?
Combina un objetivo telecéntrico con un divisor integrado: el aumento se mantiene constante mientras una luz coaxial ilumina superficies reflectantes sobre el eje óptico, de modo que las dimensiones no varían con la posición de la pieza y las superficies brillantes se imagen de forma uniforme.
¿Qué sensor admite este modelo?
Este modelo admite sensores de hasta 1/2". Verifique la montura y el tamaño del sensor de su cámara antes de la selección final.
¿Qué significa la NA de este objetivo para mi aplicación?
La apertura numérica de este modelo es 0.1. La NA influye en la recogida de luz y en el contraste de la imagen; valórela junto con su iluminación y la profundidad de campo necesaria.
¿Se puede personalizar la distancia de trabajo o la montura?
Sí. POMEAS ofrece personalización de distancia de trabajo, montura y aumento; envíe las especificaciones de la pieza y de la cámara para que el equipo técnico confirme la solución.
