Descripción del producto
El PMS-LTC15-230C de POMEAS es un objetivo telecéntrico estándar con trayecto de iluminación coaxial integrado para medición dimensional e inspección visual de alta precisión. Con una distorsión TV de solo 0.02% y una resolución de 16.78 μm, mantiene el aumento constante en todo el campo de visión, de modo que las dimensiones pueden medirse directamente sobre la imagen. El divisor integrado funciona con una luz coaxial para iluminar uniformemente superficies reflectantes. Montura C-Mount y compatibilidad con sensores de hasta 1/1.8".

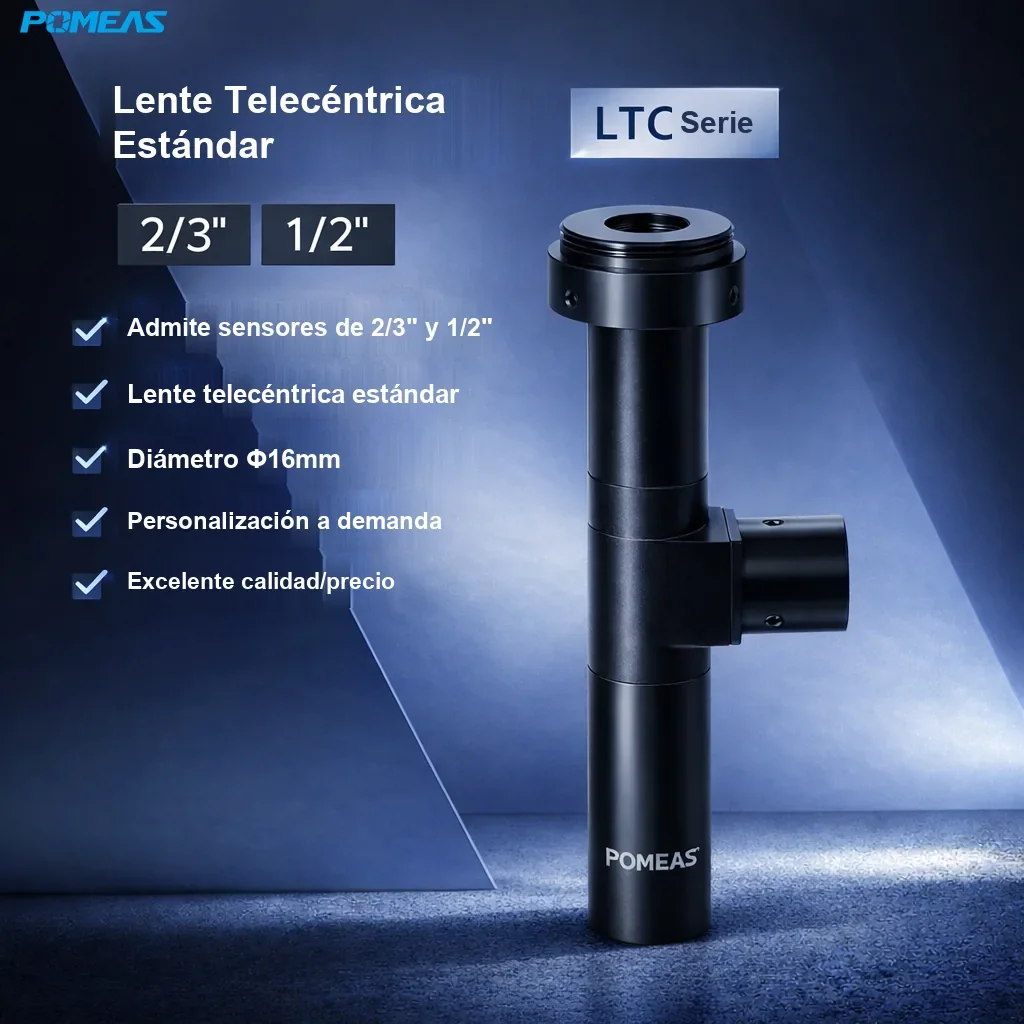

![PMS-LTC15-230C Lente telecéntrica estándar]()
Características principales
- Diseño telecéntrico con distorsión TV de 0.02% para geometría de imagen de nivel metrológico.
- Resolución en el lado del objeto de 16.78 μm para inspección de detalles finos.
- Divisor coaxial integrado; combinar con luz coaxial para superficies reflectantes.
- Profundidad de campo que absorbe la variación de altura de la pieza.
- Montura C-Mount estándar, integrable en cámaras industriales habituales.
- Sensores admitidos: 1/1.8". Personalización disponible bajo pedido.
Especificaciones técnicas
| Modelo | PMS-LTC15-230C |
|---|
| N.º F | 37.5 |
|---|
| NA (apertura numérica) | 0.02 |
|---|
| Resolución | 16.78μm |
|---|
| Distorsión TV | 0.02% |
|---|
| Sensor máx. compatible | 1/1.8″ |
|---|
| Iluminación | Coaxial (luz coaxial externa) |
|---|
| Formatos admitidos | 1/4″ 1.6mm×1.2mm, 1/3″ 2.4mm×1.8mm, 1/2″ 3.2mm×2.4mm |
|---|
| Tipo de montura | C-Mount |
|---|
| Temperatura de trabajo | -10°C~+50°C |
|---|

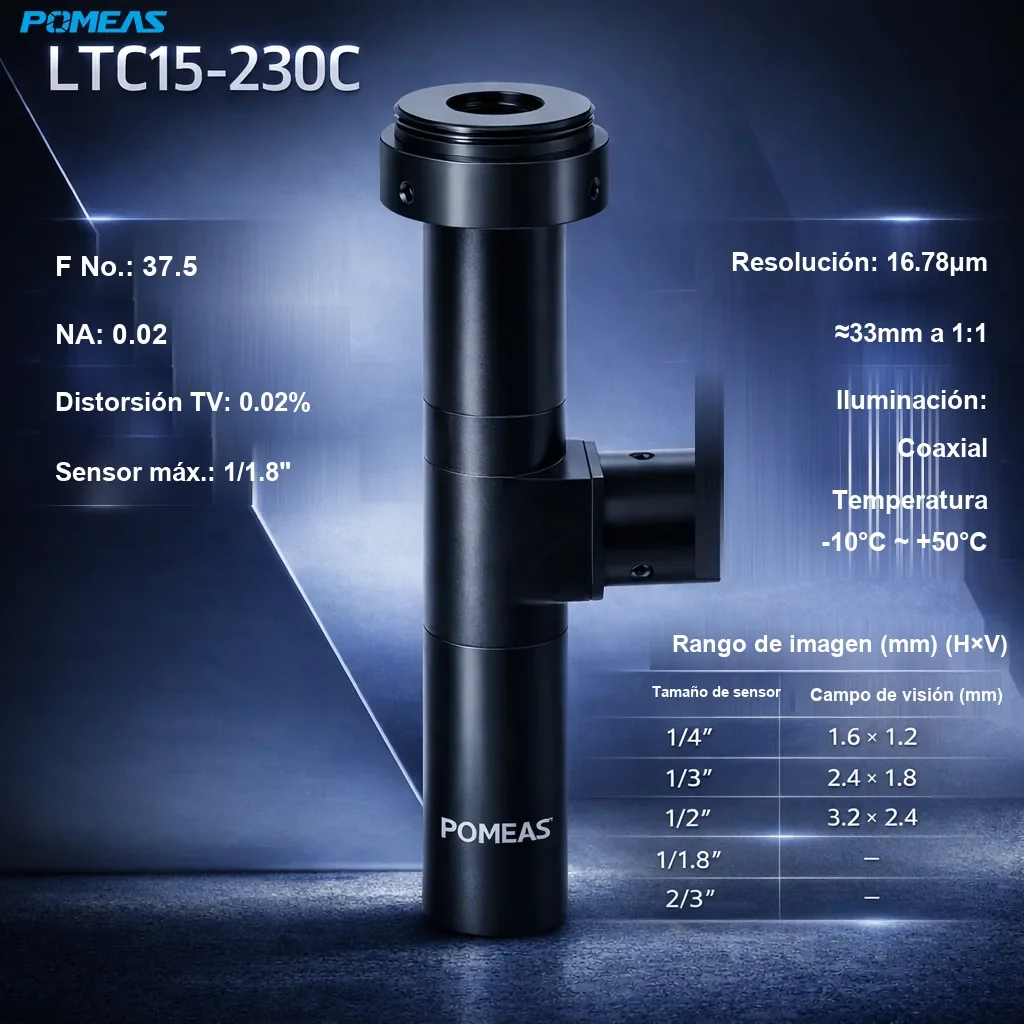

![PMS-LTC15-230C Lente telecéntrica estándar - Especificaciones técnicas]()
Aplicaciones típicas
Medición dimensional de piezas mecanizadas y moldeadas, inspección de electrónica y conectores, inspección de vidrio y bordes de láminas, control de calidad en línea donde se requieren geometría telecéntrica y aumento estable.
Selección del modelo
Para elegir el modelo correcto, compare primero el tamaño mínimo de la característica a inspeccionar con la resolución del objetivo y el tamaño de píxel de la cámara; después confirme la distancia de trabajo disponible en la máquina y el tamaño máximo de sensor admitido. POMEAS puede personalizar distancia de trabajo, montura y aumento según la aplicación.
Preguntas frecuentes
¿Qué es un objetivo telecéntrico coaxial y por qué usarlo?
Combina un objetivo telecéntrico con un divisor integrado: el aumento se mantiene constante mientras una luz coaxial ilumina superficies reflectantes sobre el eje óptico, de modo que las dimensiones no varían con la posición de la pieza y las superficies brillantes se imagen de forma uniforme.
¿Qué sensor admite este modelo?
Este modelo admite sensores de hasta 1/1.8". Verifique la montura y el tamaño del sensor de su cámara antes de la selección final.
¿Cuánta distorsión introduce?
La distorsión TV de este modelo es de 0.02%, lo que mantiene la geometría de la imagen estable del centro al borde, clave cuando las dimensiones se calculan directamente desde las coordenadas de la imagen.
¿Se puede personalizar la distancia de trabajo o la montura?
Sí. POMEAS ofrece personalización de distancia de trabajo, montura y aumento; envíe las especificaciones de la pieza y de la cámara para que el equipo técnico confirme la solución.
