自动化设备用电动导轨变倍镜头｜精密视觉定位

产品介绍

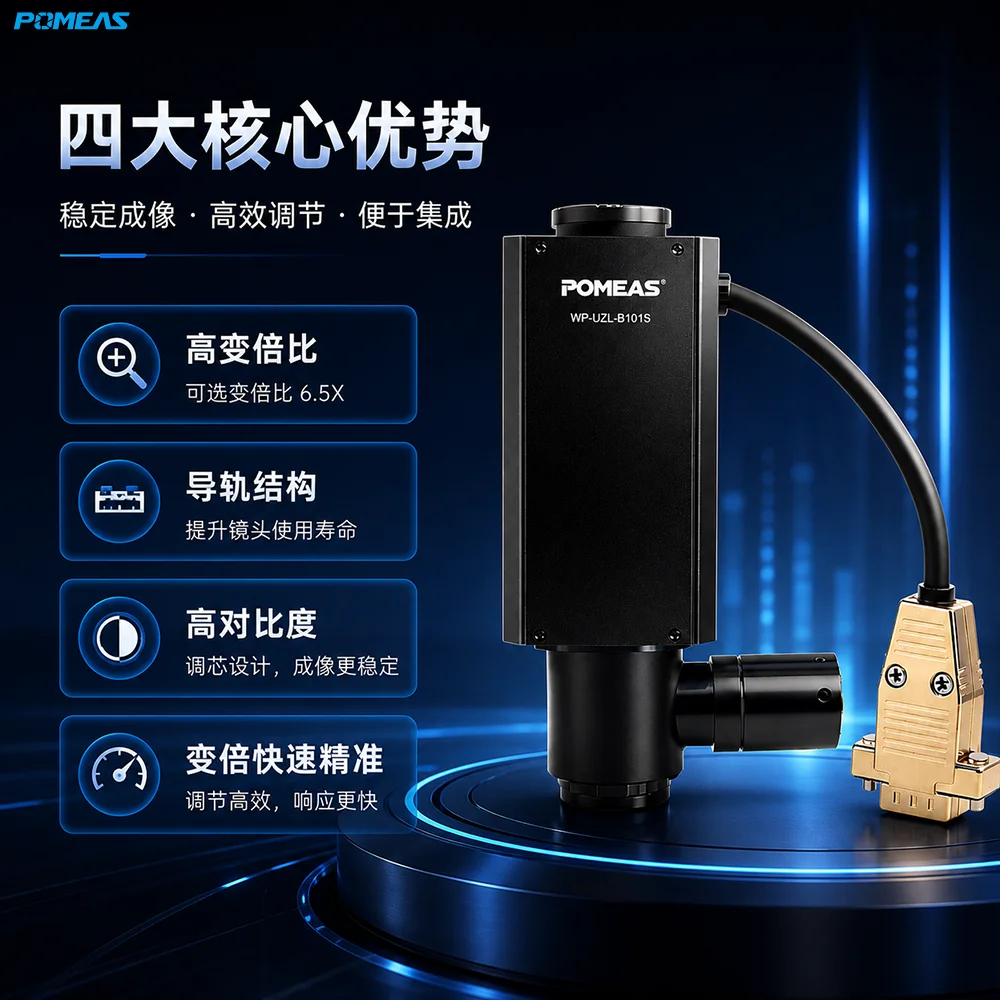

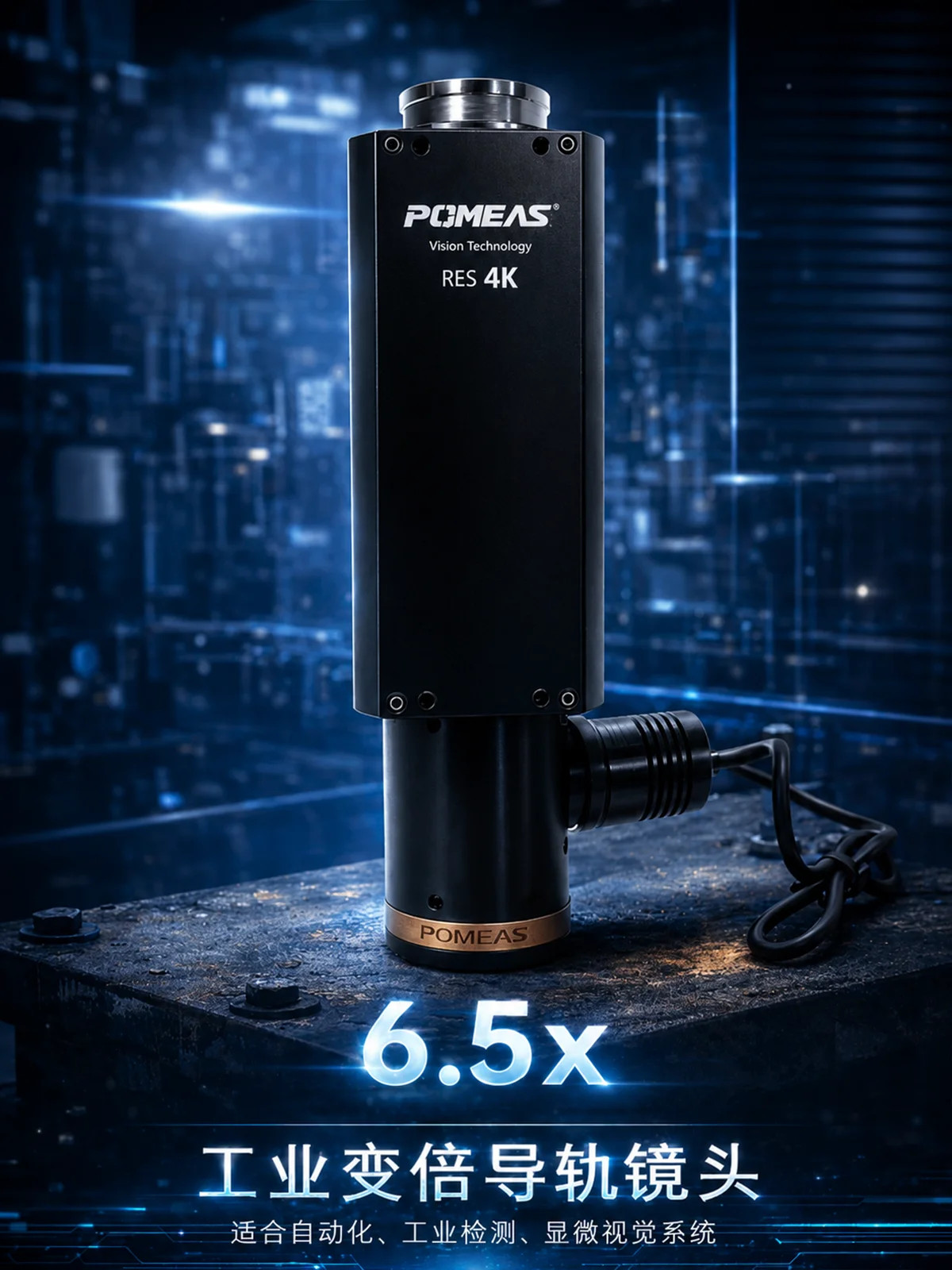

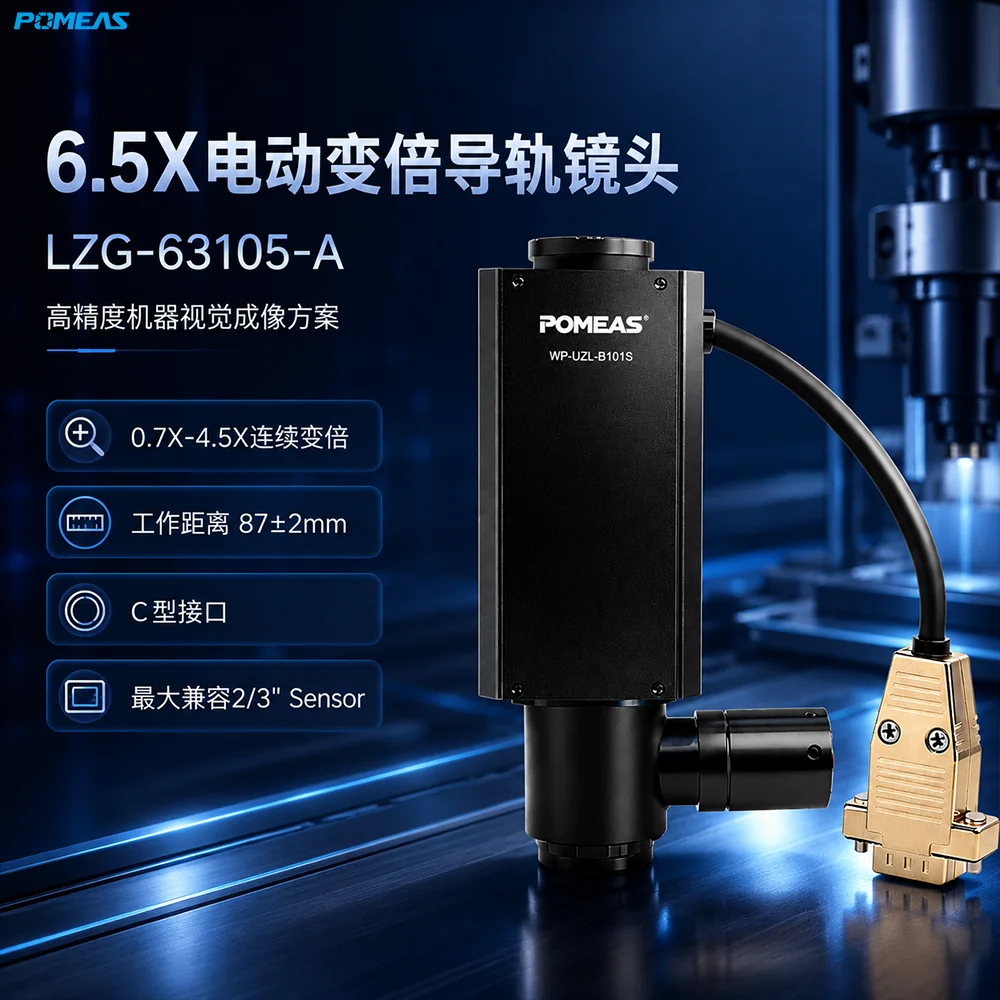

6.5X电动连续变倍导轨镜头是一款面向工业机器视觉观察、定位及细节检测的电动变倍光学镜头。产品支持0.7X—4.5X连续光学倍率调节，可根据工件尺寸、检测视野和目标特征大小灵活改变成像倍率，在大范围观察与局部细节放大之间快速切换，减少频繁更换镜头带来的调试工作。

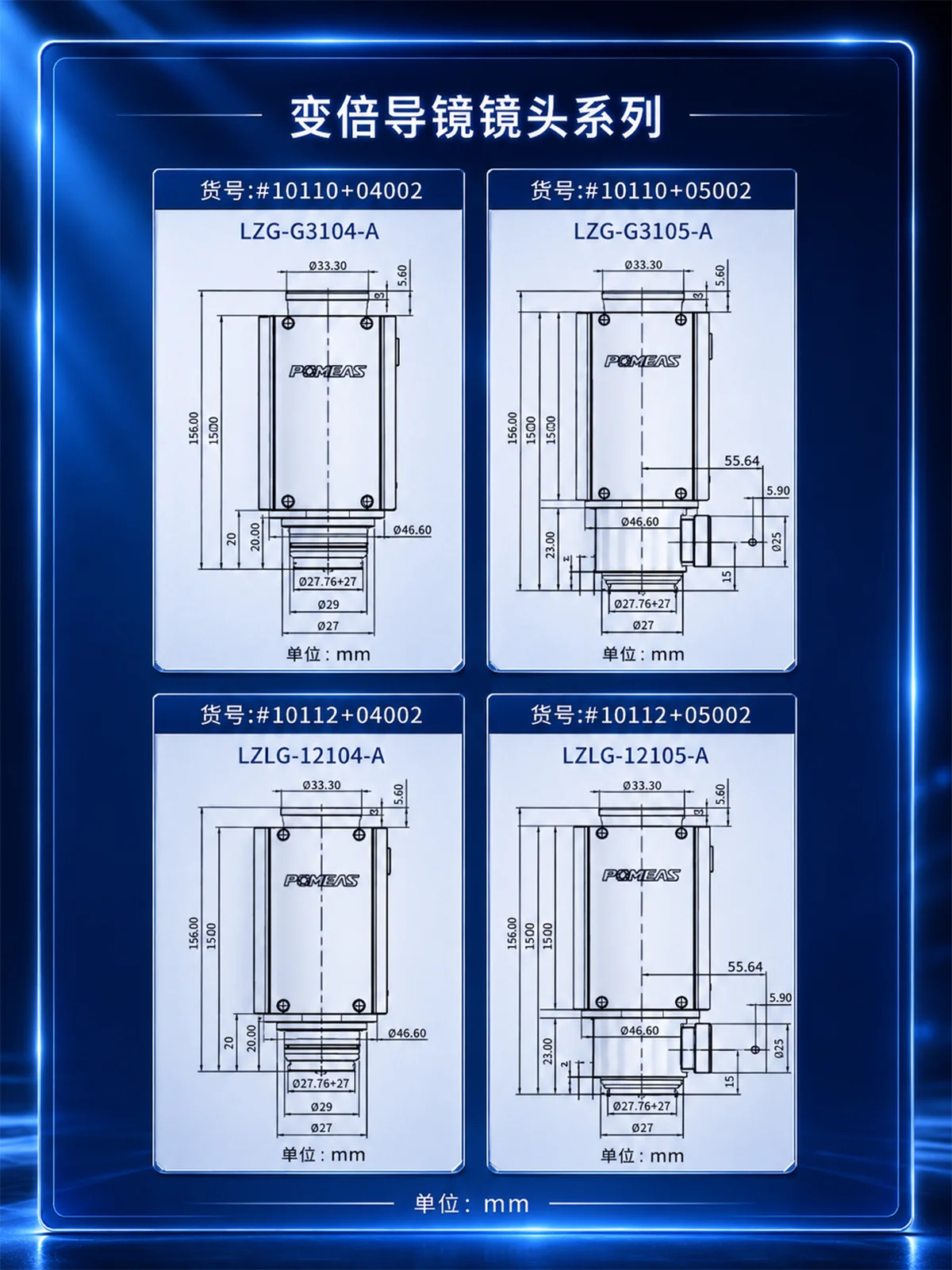

镜头采用导轨式电动变倍结构，适合安装在自动化检测设备、视觉定位平台和工业观察系统中。标准工作距离为87±2mm，最大兼容2/3英寸图像传感器，并采用标准C型接口，可与常见工业相机配合使用。

根据不同视野、倍率和安装空间要求，镜头还可搭配不同倍率的TV镜管、mini TV镜管、APO物镜、附加镜及90°转角组件，便于构建适合不同检测任务的机器视觉成像系统。

主要特点

6.5X连续光学变倍

镜头覆盖0.7X—4.5X光学倍率，可根据检测目标大小调整观察范围。低倍率适合观察完整工件和较大视野，高倍率适合放大边缘、字符、标记及局部结构。

电动倍率调节

采用电动变倍方式，可减少人工反复调节镜头倍率的操作，适合需要远程切换视野或集成到自动化设备中的机器视觉项目。

导轨式镜组结构

导轨式结构用于控制内部镜组移动，有助于提高镜头变倍过程中的运行稳定性，适合需要频繁切换倍率的工业视觉应用。

87±2mm工作距离

固定工作距离便于进行相机、镜头、光源和工件之间的机械布局，适合空间相对紧凑的检测设备和视觉工作站。

最大支持2/3英寸传感器

镜头最大兼容2/3英寸图像传感器，也可搭配更小靶面的工业相机使用，满足不同分辨率及视野范围的成像需求。

标准C型接口

采用常见的C型相机接口，便于与多种工业相机进行连接和系统集成。

多种光学附件可选

可根据应用需求搭配TV镜管、mini TV镜管、APO物镜、附加镜和90°转角组件，扩展视野、倍率或安装方向。

技术亮点

大视野与细节观察灵活切换

0.7X低倍率可获得更大的观察范围，适合工件搜索、整体定位和轮廓观察；提高至4.5X后，可缩小视野并放大局部特征，便于观察微小结构和细节。

不同倍率对应不同景深

镜头景深约为0.10—1.90mm。低倍率下景深相对较大，对工件高度变化的适应能力更强；高倍率下景深减小，需要更准确地调整焦点和工件位置。

微小细节成像能力

根据PDF参数表，镜头在不同倍率下的理论分辨率约为3.95—11.18μm。提高倍率后，可观察更小的边缘、字符、缺口及表面特征。

需要注意，实际成像效果还会受到工业相机像元尺寸、光源类型、曝光参数、机械安装精度、对焦状态及图像处理算法等因素影响。

较低的光学畸变

镜头不同倍率下的TV畸变参数约为0.001%—0.035%，有助于减少图像边缘和几何轮廓的明显变形，适合视觉定位、轮廓观察和尺寸分析类应用。

多种成像配置方式

镜头可通过不同倍率TV镜管、APO物镜和附加镜调整整体成像倍率及视野范围，也可通过90°转角组件适应侧向安装或空间受限的设备结构。

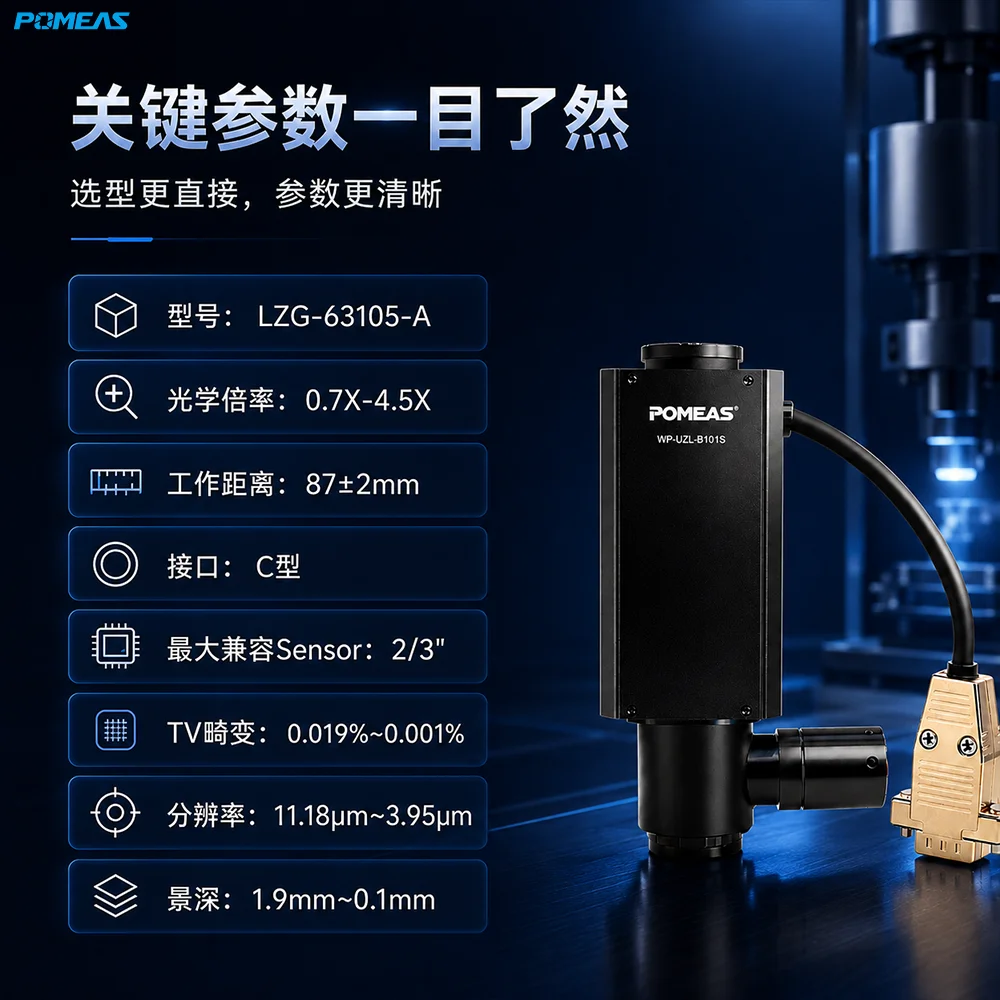

核心技术参数

说明：不同倍率对应的视野、景深、数值孔径、分辨率及畸变参数不同，具体配置应根据工业相机靶面尺寸和实际检测要求确定。

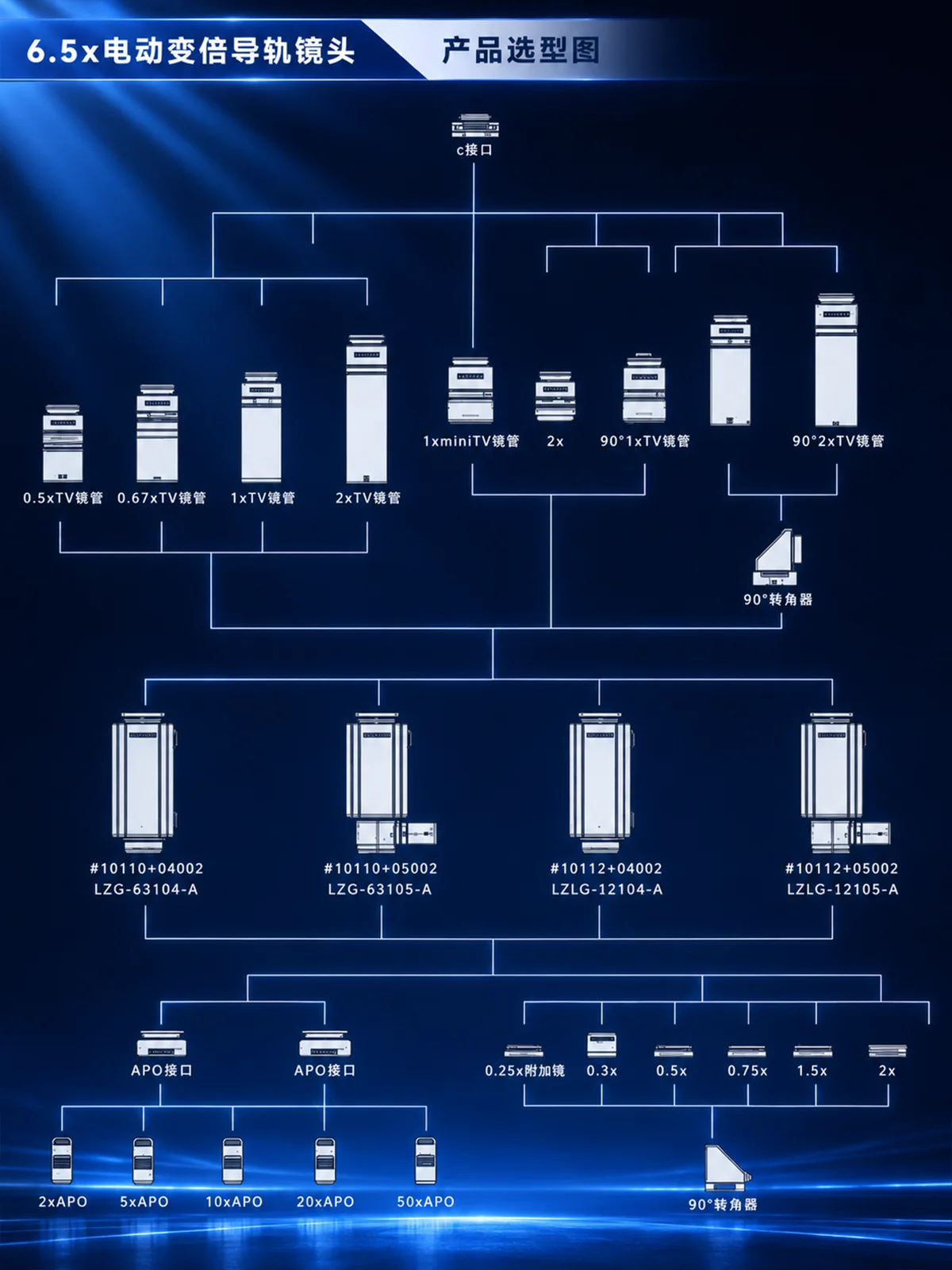

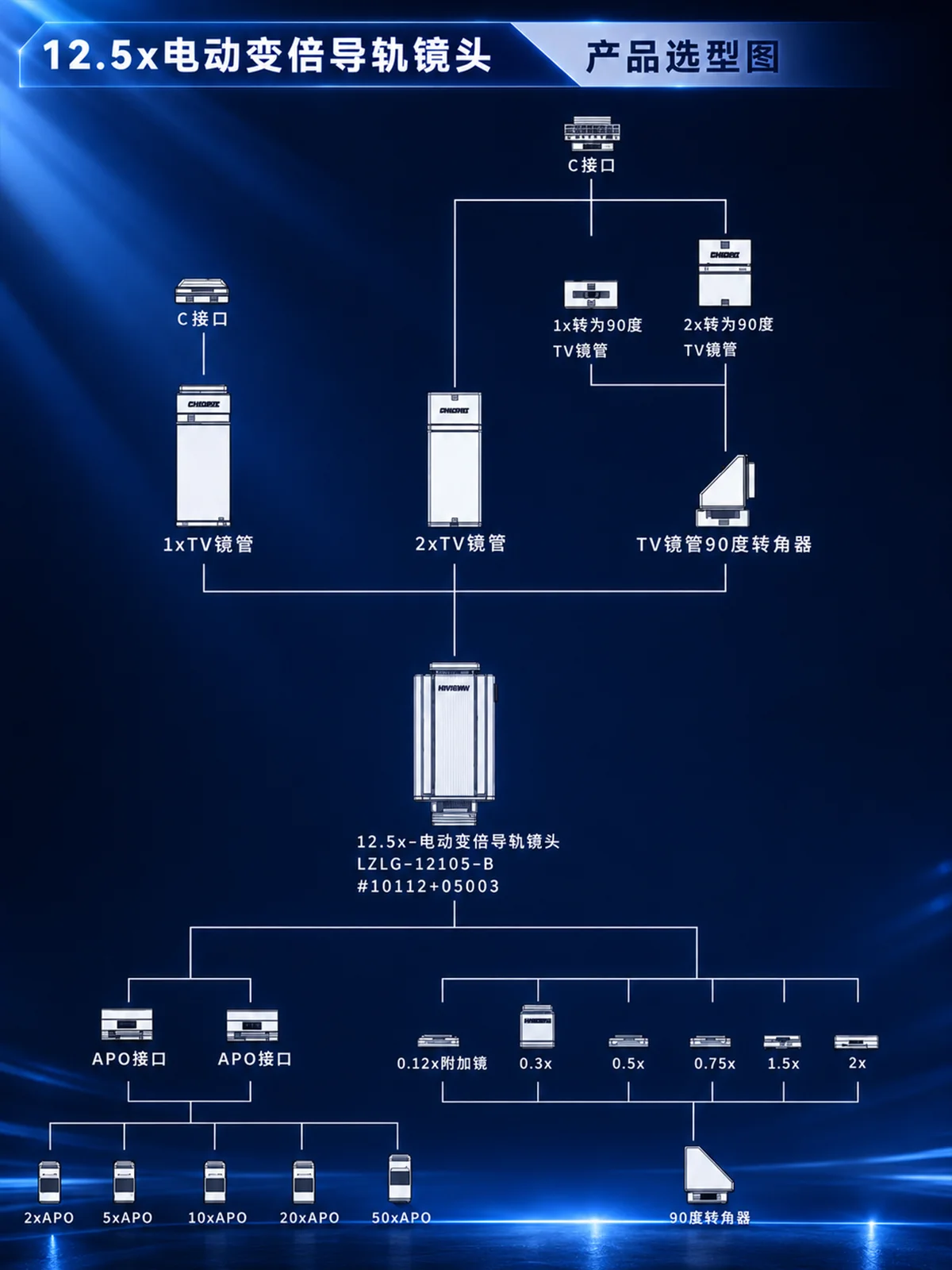

可选光学配置

TV镜管

可选择0.5X、0.67X、1X、2X TV镜管，用于调整相机端成像倍率和视野范围。

mini TV镜管

可选择1X或2X mini TV镜管，适合安装空间相对有限的视觉设备。

APO物镜

通过APO接环可选配2X、5X、10X、20X或50X APO物镜，用于扩展高倍率观察能力。

附加镜

可选配0.25X、0.3X、0.5X、0.75X、1.5X或2X附加镜，用于调整整体倍率、视野范围及工作配置。

90°转角组件

可选配90°转角组件，适合镜头无法垂直安装或设备内部空间受限的应用环境。

说明：工业相机、TV镜管、APO物镜、附加镜及90°转角组件通常属于应用展示或选配件，实际标准配置应以正式报价单为准。

典型应用

电子元件外观检查

用于观察连接器、端子、芯片、焊点和小型电子元件的外形、装配状态及局部表面特征。

精密零件视觉定位

通过低倍率搜索目标、高倍率观察定位特征，可用于自动化设备中的工件定位、抓取引导和装配校准。

字符与标记识别

适用于产品字符、激光标记、二维码、丝印和定位标记的放大观察与图像采集。

半导体及封装观察

可用于晶圆、芯片、封装器件、引脚及局部结构的视觉观察和辅助定位。

表面缺陷辅助检测

用于观察金属件、塑料件及精密加工零件表面的划痕、缺口、毛刺、污点和其他异常特征。

多倍率视觉复检

适合需要先观察工件整体，再放大局部区域进行人工或自动复检的机器视觉工作站。

工业显微观察系统

搭配APO物镜、工业相机和合适的机器视觉光源，可构建多倍率工业显微观察系统。

自动化检测设备

适合集成到非标自动化设备、机器视觉检测平台、视觉定位系统和在线观察工位中。

相关产品与系统配置

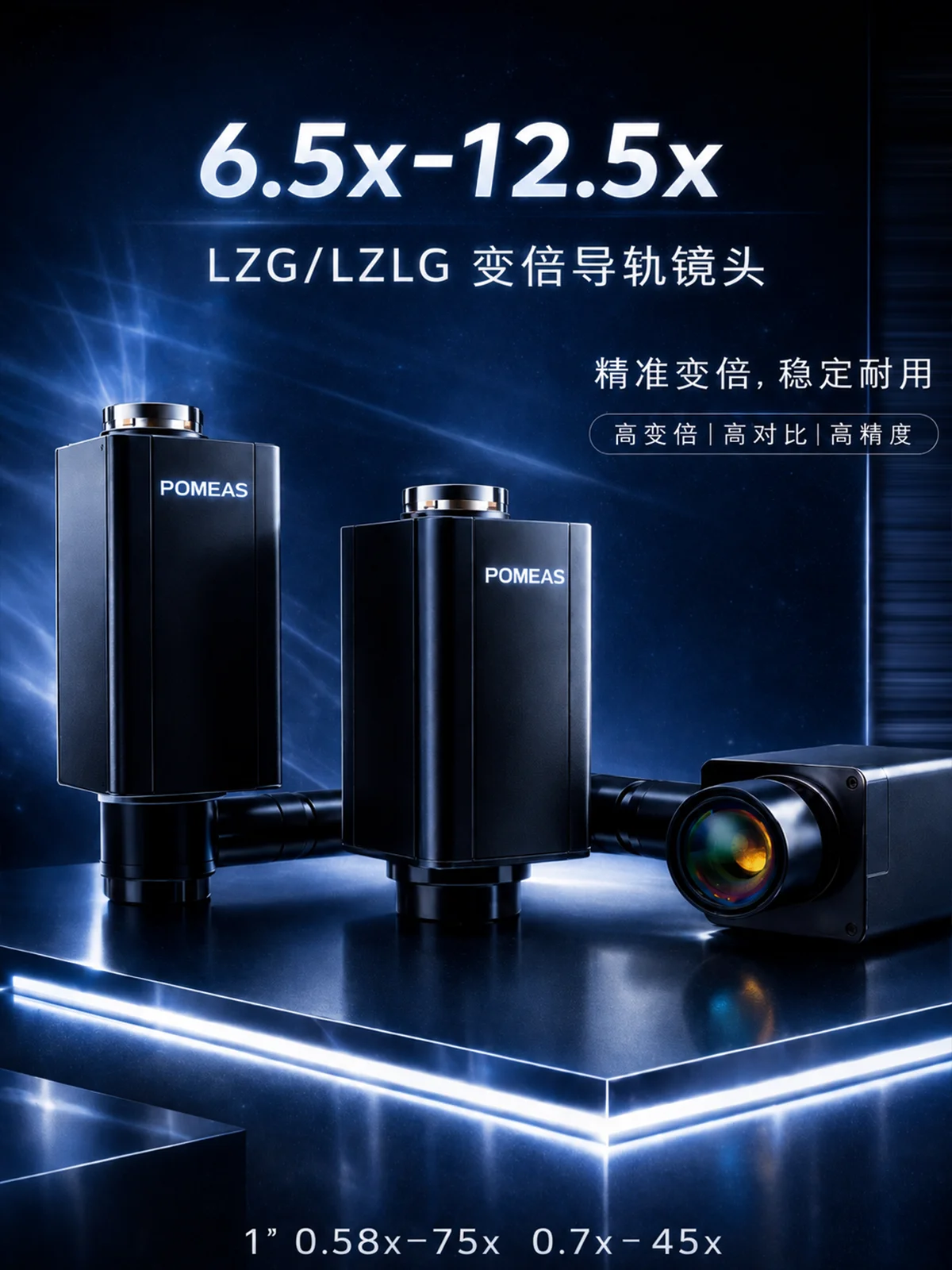

若项目需要更大的相机靶面和视野范围，可参考6.5X 1英寸高分辨率连续变倍工业镜头；若项目需要远心成像、更大变倍比及自动倍率切换，可进一步了解0.58X–7.5X远心电动连续变倍镜头。实际选型应结合传感器尺寸、视野、最小特征、工作距离和安装空间综合确定。

选型建议

选择镜头配置时，建议先确认以下条件：

1. 工业相机的传感器尺寸和像元大小。
2. 需要观察的最大工件尺寸。
3. 最小检测特征尺寸。
4. 设备可提供的安装空间。
5. 是否需要远程或自动切换倍率。
6. 工件表面材质及所需照明方式。
7. 是否需要TV镜管、显微物镜、附加镜或90°转角组件。

较大视野通常适合使用较低倍率；需要观察微小细节时，可提高镜头倍率。倍率提高后视野和景深会相应减小，因此需要同时考虑对焦精度、工件高度变化和机械稳定性。

技术参考

关于光圈、工作距离、分辨率与景深之间的关系，可参考Edmund Optics的景深与焦深说明；关于镜头与相机传感器、视野、像元尺寸和工作距离的匹配，可参考A3机器视觉镜头选型指南。

常见问题（FAQ）

1. 这款镜头的变倍范围是多少？

镜头的变倍比为6.5X，光学倍率覆盖0.7X—4.5X，可在低倍率大视野和高倍率细节观察之间进行连续调节。

2. 这款镜头是手动变倍还是电动变倍？

该产品采用电动连续变倍方式，适合需要远程调节倍率或集成到自动化设备中的机器视觉系统。

3. 镜头最大支持多大的工业相机传感器？

镜头最大兼容2/3英寸图像传感器，也可以搭配1/2英寸、1/2.5英寸及1/3英寸等更小靶面的工业相机使用。

4. 镜头采用什么相机接口？

产品采用标准C型接口。选择工业相机时，还需要同时确认传感器尺寸、像元大小和法兰接口是否匹配。

5. 镜头的工作距离是多少？

标准工作距离为87±2mm。设计设备结构时，应同时预留镜头、相机、光源、工件和调焦机构所需的安装空间。

6. 调整倍率后，视野会发生变化吗？

会。降低倍率后视野增大，适合观察完整工件；提高倍率后视野缩小，目标细节会被进一步放大。

7. 调整倍率后是否需要重新对焦？

连续变倍镜头在实际使用中可能受到安装、工作距离、倍率位置和工件高度等因素影响。为了获得清晰图像，切换倍率后建议检查焦点并根据实际情况进行微调。

8. 高倍率下为什么景深更小？

倍率提高后，镜头的景深通常会减小。这意味着工件表面高度发生较小变化时，图像可能出现局部模糊，因此高倍率检测对工件定位和对焦状态要求更高。

9. 可以搭配显微物镜使用吗？

可以。PDF配置图中提供APO接环以及2X、5X、10X、20X和50X APO物镜选项。具体物镜倍率和连接方式需要根据视野、分辨率及安装条件确认。

10. 是否可以改变镜头的安装方向？

可以选配90°转角组件，用于侧向成像或设备空间受限的安装环境。具体安装结构需要结合相机、光源和机械平台进行设计。

11. 工业相机和附件是否包含在标准配置中？

页面图片中的工业相机、TV镜管、APO物镜、附加镜和转角组件可能属于选配展示，不代表全部包含在标准配置中，具体包装清单应以正式报价单为准。

12. 镜头使用什么电机控制接口？

当前PDF没有标明供电电压、通讯协议或控制接口。选型前需要确认具体控制版本，以及是否采用RS-232、I/O、脉冲或其他控制方式。

13. 这款镜头可以直接用于尺寸测量吗？

镜头能够为视觉系统提供图像，但整套系统的测量精度还取决于工业相机、光源、机械结构、标定方式和测量软件。需要进行尺寸测量时，应根据精度要求完成整套系统选型与标定。

14. 如何选择合适的倍率？
