6.5X电动连续变倍导轨镜头｜工业机器视觉镜头

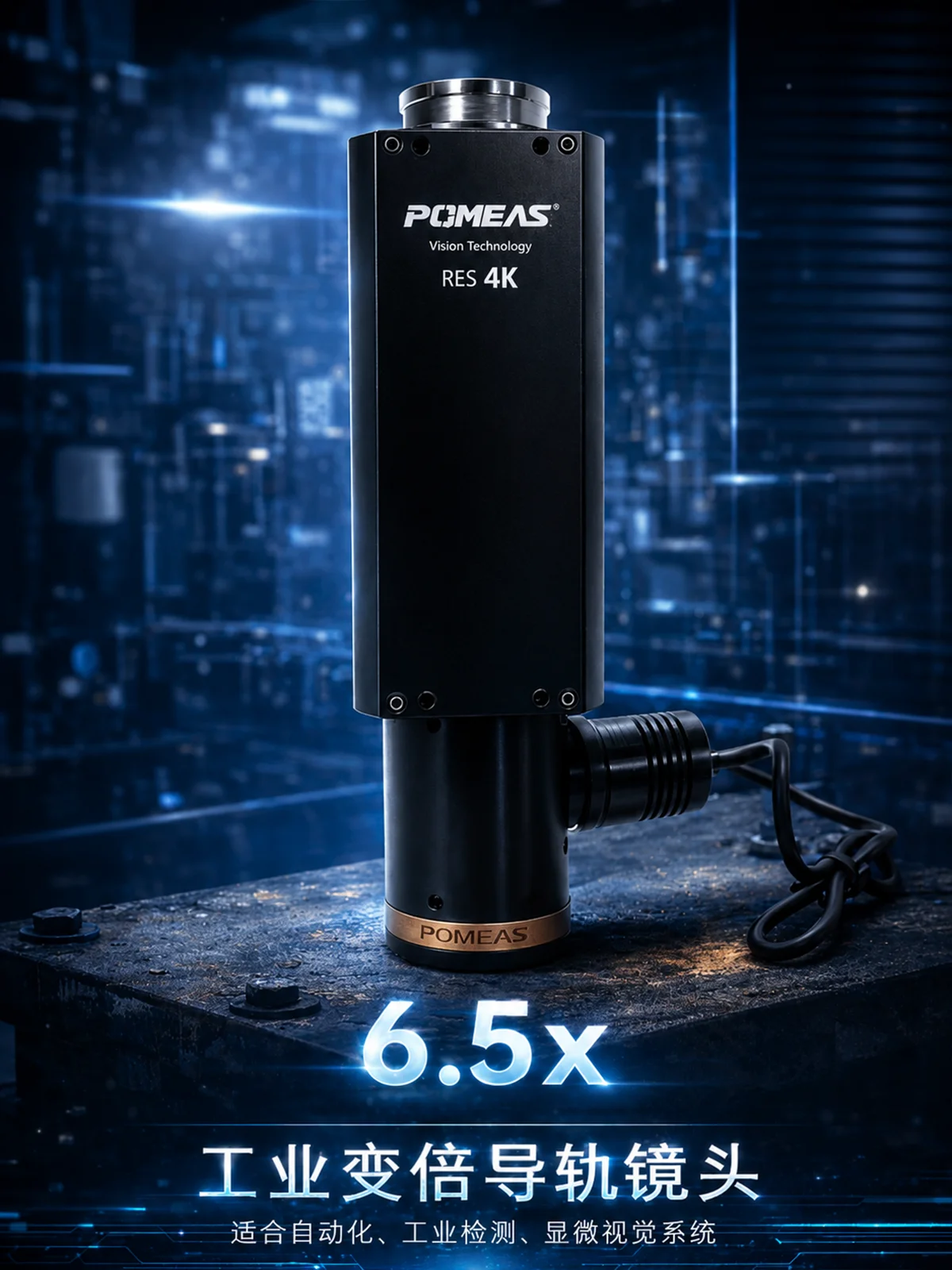

产品介绍

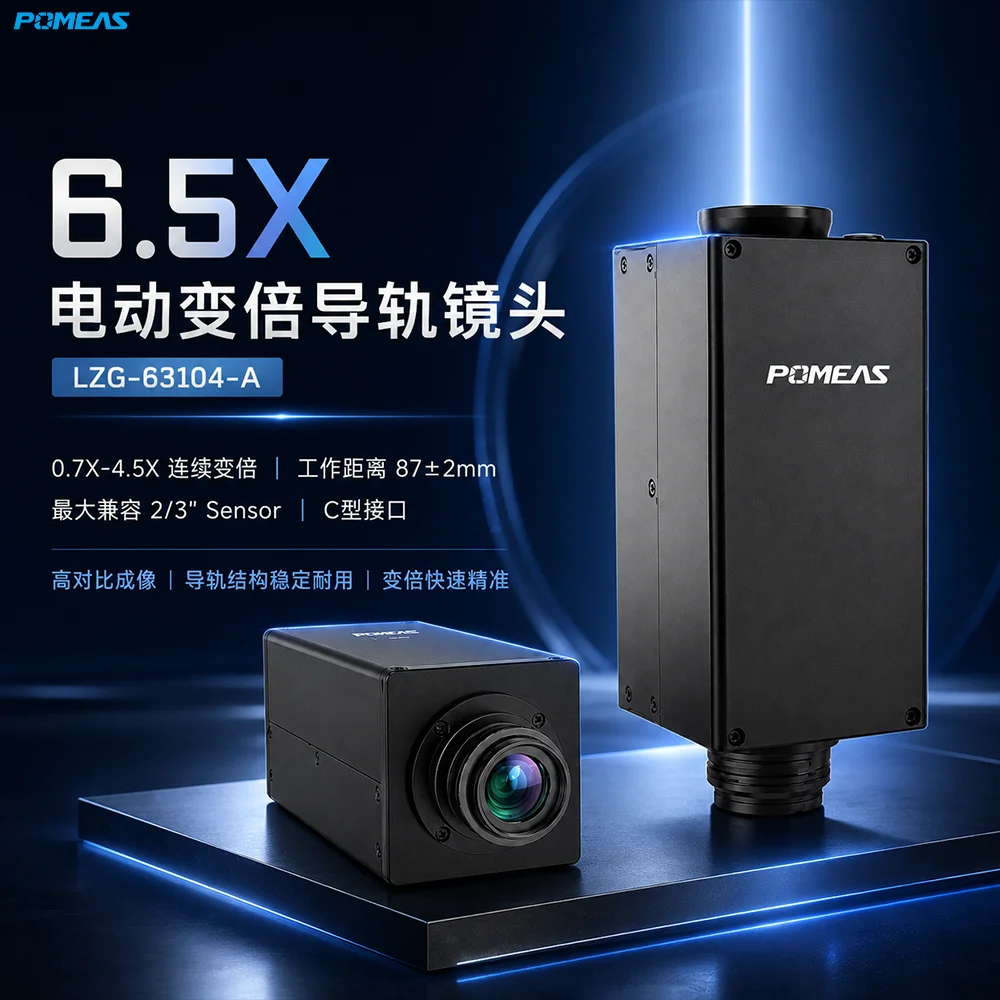

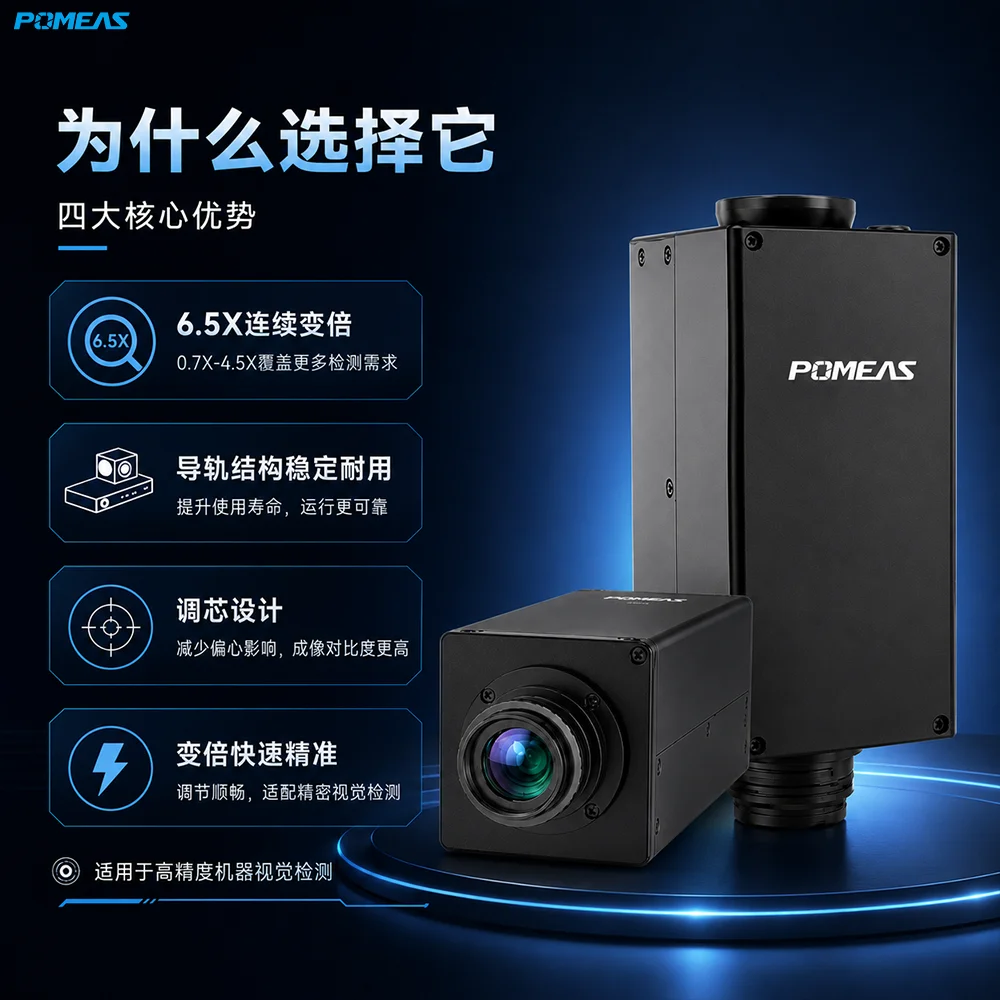

POMEAS 6.5X电动连续变倍导轨镜头是一款面向 工业机器视觉 观察、定位与检测应用的多倍率成像镜头。产品支持0.7X–4.5X光学倍率调节，变倍比达到6.5:1，可在较大视野观察与局部细节放大之间灵活切换，减少频繁更换镜头带来的调试工作。

镜头工作距离为87±2mm，最大兼容2/3英寸图像传感器，并采用标准C型接口，可与常见 工业相机 配合使用。产品适合安装在自动化视觉设备、精密观察系统及需要频繁切换成像倍率的检测工位中。

主要特点

6.5X连续变倍范围

镜头提供0.7X–4.5X光学倍率范围。低倍率下能够获得更大的观察视野，适合快速寻找目标和查看工件整体；提高倍率后，可以放大字符、边缘、轮廓及微小结构，方便观察局部细节。

电动调节方式

采用电动变倍结构，可减少人工反复旋转镜头调节倍率的操作，适合需要多倍率观察或由设备统一控制镜头调节的自动化机器视觉系统。

导轨式变倍结构

镜头采用导轨式结构设计，使内部镜组按照设定方向移动，适合需要频繁进行倍率切换的工业成像应用。

固定工作距离设计

在87±2mm工作距离下即可完成不同倍率的观察和调节，有利于简化相机、镜头与被测物之间的安装布局。

兼容2/3英寸工业相机

最大支持2/3英寸图像传感器，同时可根据实际视野需求搭配较小尺寸的工业相机，适用于多种机器视觉设备。

标准C型接口

采用常见的C型镜头接口，便于与工业相机进行安装连接，降低系统选配和设备集成难度。

技术亮点

大视野与细节观察兼顾

0.7X低倍率适合观察较大范围，4.5X高倍率适合放大局部特征。一个镜头即可完成目标查找、整体观察和细节确认，减少不同倍率镜头之间的更换。

不同倍率对应不同视野

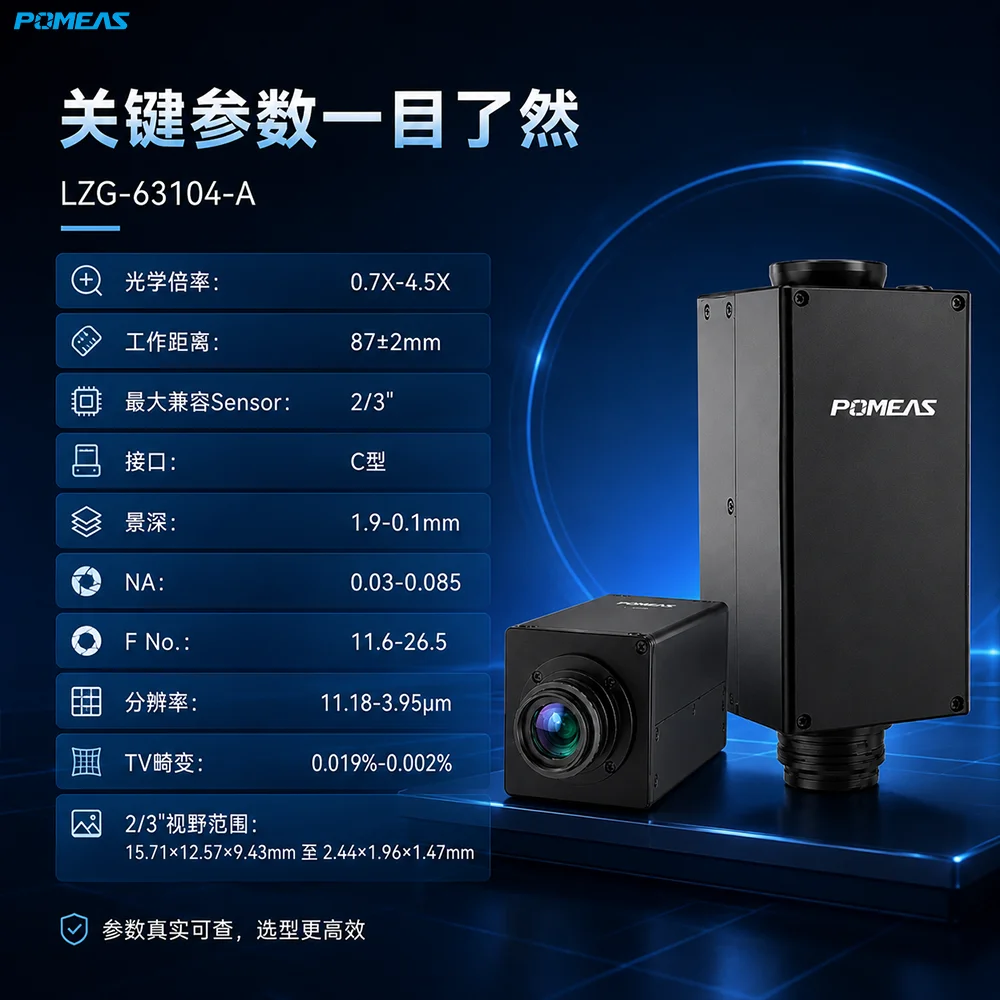

以2/3英寸传感器为例，镜头在0.7X倍率下可获得约15.71 × 12.57 × 9.43mm的对角、水平和垂直视野；在4.5X倍率下，视野约为2.44 × 1.96 × 1.47mm。用户可根据工件尺寸和最小检测特征选择合适倍率。

兼顾景深与分辨能力

镜头景深会随倍率升高而减小，约从低倍率下的1.90mm变化至高倍率下的0.10mm。低倍率更适合观察具有一定高度变化的目标，高倍率更适合对焦观察较小、较精细的局部结构。关于景深、分辨率与对焦容差之间的关系，可参考 Edmund Optics景深技术资料 。

高倍率下细节表现更清晰

不同倍率下的光学分辨率约为11.18–3.95μm。随着倍率提高，镜头能够呈现更细小的目标特征，适合观察零件边缘、字符、标记、缺口及表面细节。

较低的TV畸变

镜头不同倍率下的TV畸变约为0.001%–0.035%，有助于保持工件轮廓和边缘形状的稳定呈现。实际测量精度还需结合工业相机、光源、软件标定及机械安装条件综合确定。

丰富的光学扩展组合

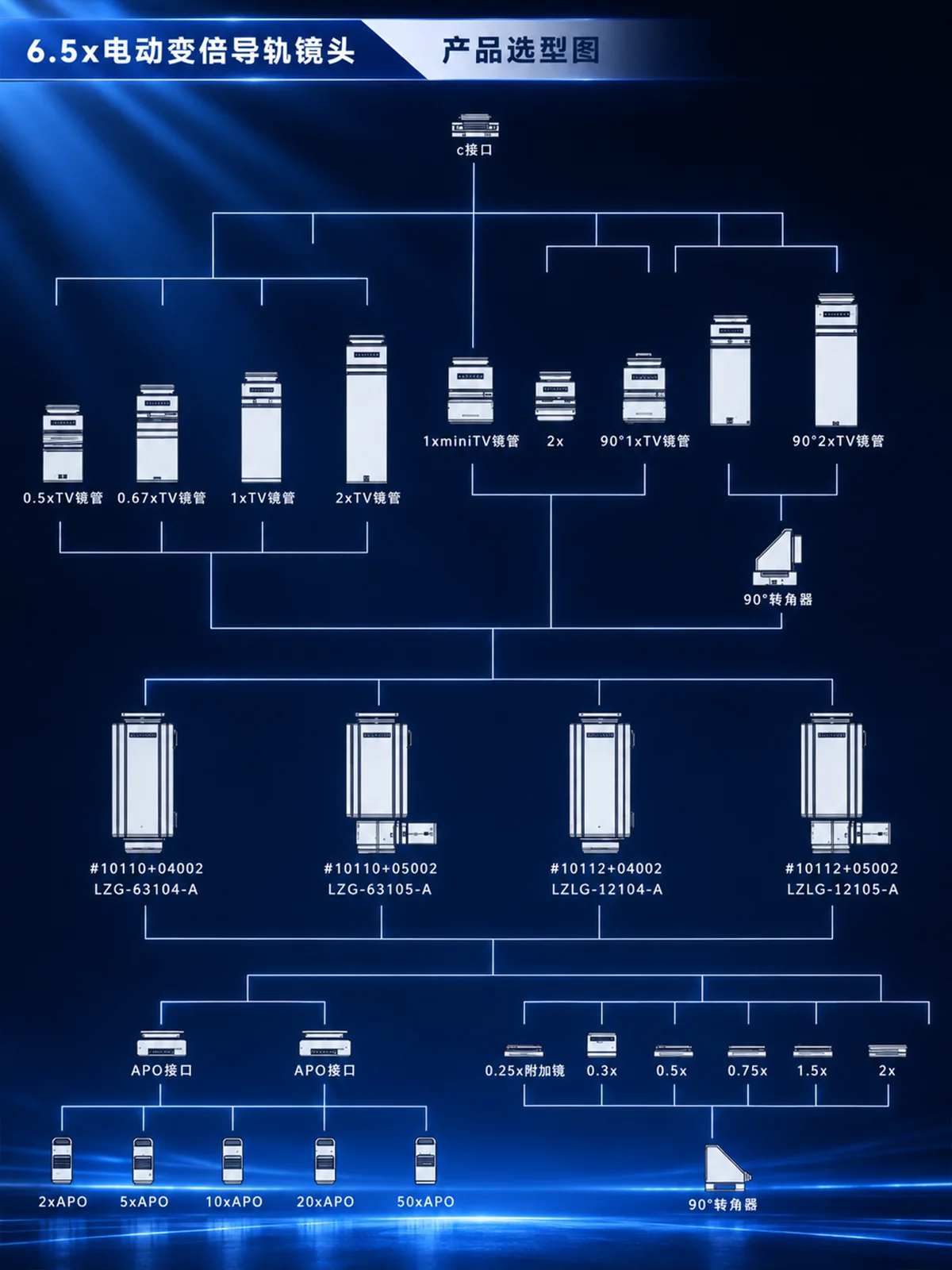

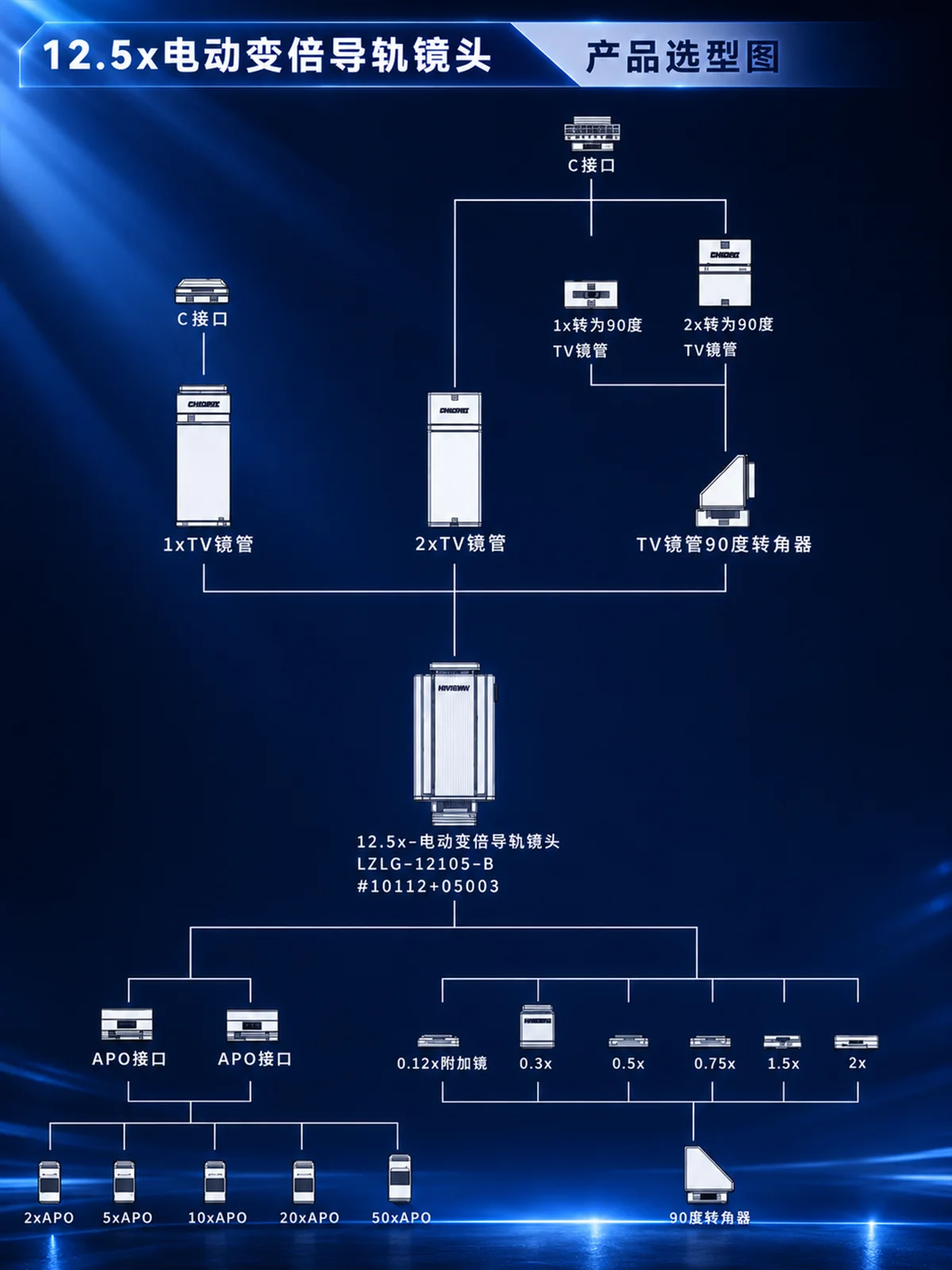

产品可根据实际成像要求搭配不同TV镜管、附加镜、APO物镜及90°转角组件，用于改变最终倍率、视野范围、观察方向和设备安装方式。

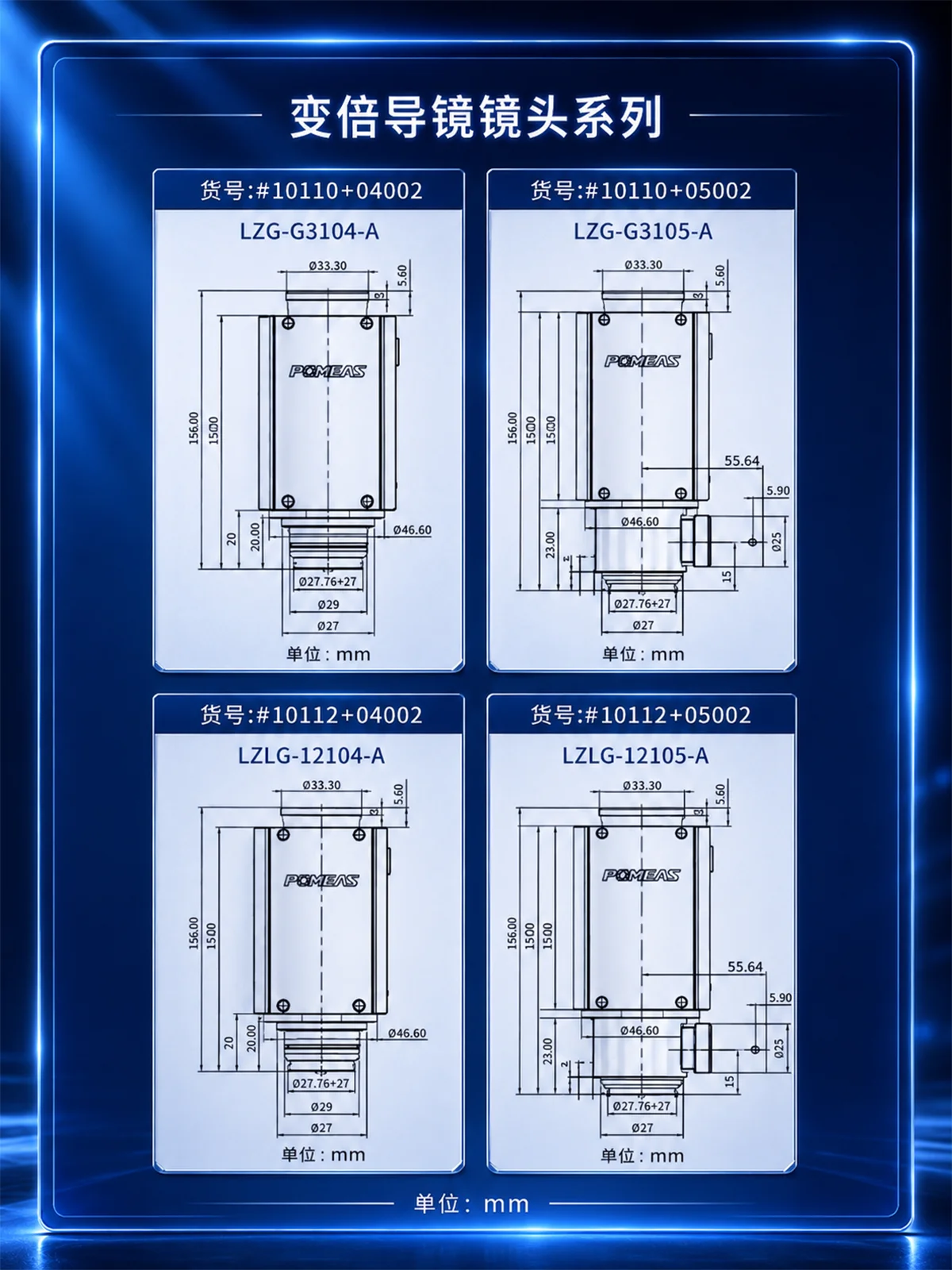

规格参数

典型应用

电子元件外观观察

用于观察连接器、芯片、焊点、引脚、微型元器件等产品的外观状态，可根据检测区域大小切换倍率，查看整体结构或局部细节。

精密零件视觉定位

适合自动化设备中的目标查找、位置识别、边缘定位和装配对位。低倍率可快速寻找目标，高倍率可进一步观察定位特征。

字符与标记识别

可用于观察产品表面的字符、二维码、激光标记、刻印和编号等信息，提高局部特征的可见性。

表面缺陷观察

适合观察划痕、缺口、毛刺、污染、压伤及局部异常等表面特征。实际缺陷成像效果还需要根据材料反光特性搭配合适的机器视觉光源。对于高反光、不平整或弧形表面，可进一步了解 环形无影光源 的照明特点。

自动化设备过程监控

可安装在装配、点胶、焊接、固晶及精密加工设备中，用于查看工件状态、工具位置和加工区域。

显微观察系统

通过搭配不同TV镜管、附加镜或APO物镜，可组成多倍率工业显微观察系统，满足不同尺寸目标和不同细节等级的观察需求。

机器视觉设备调试

适用于视觉系统安装、对焦、视野确认和工艺调试。通过改变倍率，可快速判断目标是否完整进入视野，并进一步放大关键检测区域。

常问问题（FAQ）

1. 6.5X是镜头的最高光学倍率吗？

不是。6.5X表示镜头的变倍比约为6.5:1，这款镜头本体的光学倍率范围为0.7X–4.5X。

2. 这款镜头最大支持多大的工业相机传感器？

镜头最大兼容2/3英寸图像传感器，也可以根据实际视野需求搭配较小尺寸的工业相机。如果项目需要适配更大靶面相机，可进一步对比 6.5X 1英寸高分辨率连续变倍镜头 。

3. 镜头采用什么接口？

产品采用标准C型接口，可与常见C口工业相机配合使用。

4. 不同倍率下工作距离会发生明显变化吗？

产品标称工作距离为87±2mm。实际安装时还需要结合镜头附件、相机结构、对焦位置和设备装配误差进行调整。

5. 低倍率和高倍率分别适合什么场景？

低倍率适合寻找目标、观察完整工件和获得较大视野；高倍率适合放大字符、边缘、缺陷及微小结构。

6. 调整倍率后是否需要重新对焦？

连续变倍过程中，实际焦点可能受到工件高度、安装误差、附件组合和工作距离变化的影响。为了获得清晰图像，倍率调整后建议检查并微调焦点。

7. 这款镜头可以直接用于精密尺寸测量吗？

镜头可以用于机器视觉观察、定位及检测。用于精密尺寸测量时，还需要结合相机分辨率、远心性要求、光源、机械稳定性和软件标定综合评估，不能只根据镜头倍率判断最终测量精度。如果项目对工件高度变化、成像比例一致性和低视差有更高要求，可进一步对比 远心电动连续变倍镜头 。

8. 电动变倍是否支持软件控制？

现有产品资料确认该产品采用电动变倍结构，但没有明确标注控制接口、通讯协议和控制方式。需要根据实际配置进一步确认是否支持RS-232、I/O或其他控制方式。

9. 可以搭配哪些附件？

可根据需求搭配不同倍率的TV镜管、mini TV镜管、附加镜、APO物镜及90°转角组件。不同附件会改变最终倍率、视野、工作距离和安装尺寸。

10. 选型时需要提供哪些信息？

建议提供工业相机传感器尺寸、目标视野、最小观察特征、工作距离、安装空间、目标高度变化、观察方向以及是否需要附加镜或转角组件。更多倍率、视野、相机靶面和工作距离的匹配内容，可查看 POMEAS机器视觉知识库 。也可参考 Basler机器视觉镜头选型指南 。
