12mm广角20MP工业镜头 1.1英寸

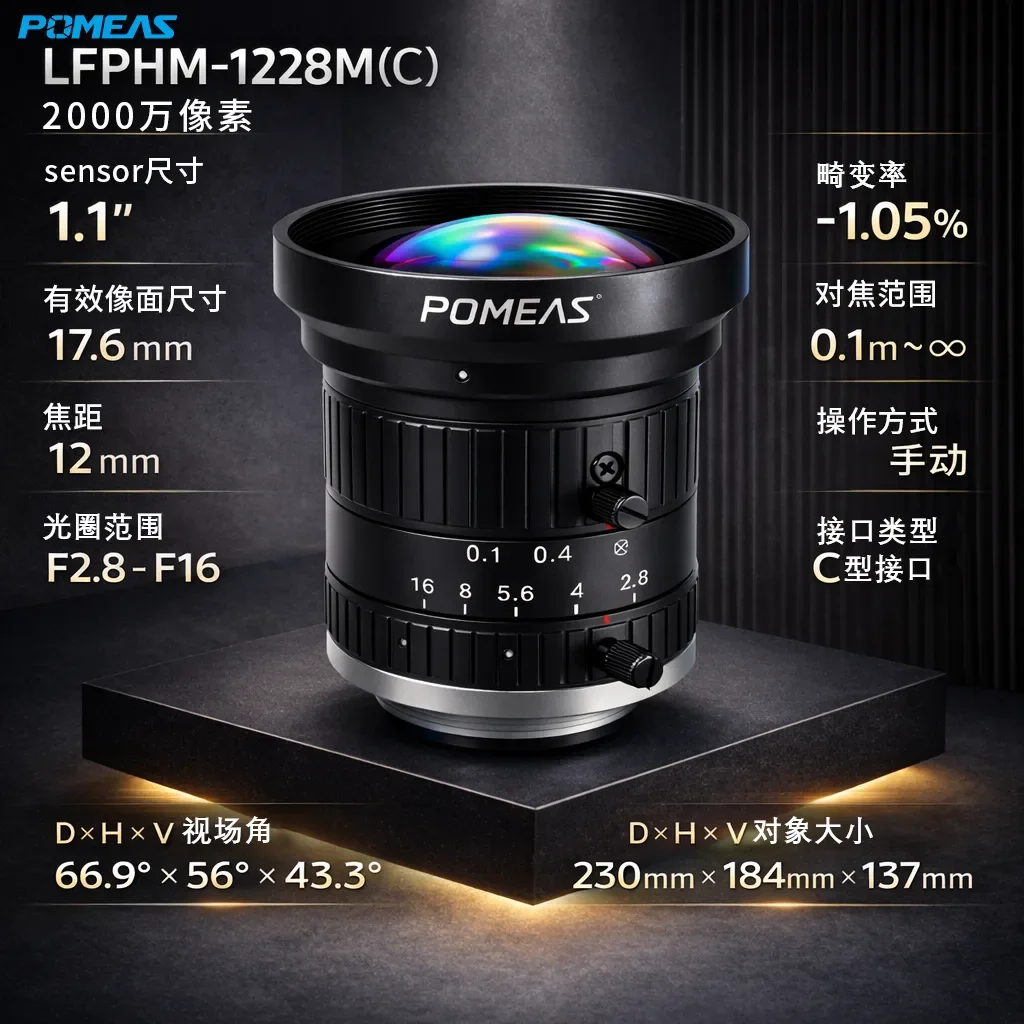

PMS-LFPHM-1228M(C) 是普密斯 2000 万像素广角定焦 FA 工业镜头，焦距 12mm，最大支持 1.1 英寸（17.6mm）传感器，C 接口，光圈 F2.8-F16，对焦范围 0.1m～∞，1″ 画幅视场角达 66.9°，适用于宽视野高分辨率检测场景。
SKU:
产品介绍
POMEAS PMS-LFPHM-1228M(C) 是一款 2000 万像素广角定焦 FA 工业镜头，焦距 12mm，最大支持 1.1 英寸（17.6mm）传感器，C 接口安装。1″ 画幅视场角 66.9°（水平 56.0°、垂直 43.3°），单次成像即可覆盖宽大视野；对焦范围 0.1m～∞ 支持近距离检测，手动对焦与手动光圈均带锁定机构，适用于 PCB、电子元件与包装标签等宽视野高分辨率检测应用。
核心特点
- 2000 万像素高分辨率
- 12mm 广角，1″ 画幅对角视场角 66.9°
- 最大支持 1.1 英寸（17.6mm）传感器
- 光圈 F2.8–F16
- 对焦范围 0.1m～∞，支持近距离检测
- 对焦/光圈锁定螺丝，长期运行稳定
- C 接口安装，重量仅 130±5g
技术参数
| 产品型号 | PMS-LFPHM-1228M(C) |
|---|---|
| 产品类型 | 定焦FA工业镜头 |
| 分辨率 | 2000万像素（20MP） |
| 最大适配靶面 | 1.1英寸（17.6mm） |
| 接口 | C接口（C-Mount，1-32UN-2A） |
| 光圈范围 | F2.8–F16 |
| 焦距 | 12mm |
| 畸变率 | -1.05% |
| 光学后焦距（空气中） | 14.45mm |
| 机械后焦距 | 10.63mm |
| 对焦范围 | 0.1m～∞ |
| 视场角（1″ @0.25m，对角×水平×垂直） | 66.9°×56.0°×43.3° |
| 最近对焦处对象大小（D×H×V） | 230×184×137mm |
| 最大前部直径 | Ø46.5±0.05mm |
| 重量 | 130±5g |
| 工作温度 | -30℃～+70℃ |
| 对焦方式 | 手动（带锁定） |
| 光圈调节 | 手动（带锁定） |
应用领域
该镜头适用于 PCB 与电子元件检测、连接器与端子组装检查、条码与 OCR 识别、包装标签检测以及机加工件表面检测等需要宽视野高分辨率成像的机器视觉应用，可向下兼容 1 英寸及更小靶面工业相机。
常见问题
PMS-LFPHM-1228M(C) 支持多大的相机传感器？
最大支持 1.1 英寸（17.6mm）传感器，可向下兼容 1 英寸及更小靶面工业相机。
这款镜头的视野有多广？
1″ 画幅 @0.25m 视场角 66.9°（对角），水平 56.0°、垂直 43.3°，最近对焦处可覆盖约 230×184×137mm 的对象区域。
镜头如何保证调试后参数稳定？
对焦与光圈均采用手动调节并配锁定螺丝，调试完成后可锁定设置，适合工业产线长期稳定运行。
相关阅读：FA工业镜头选型指南：靶面、视野、工作距离与精度｜机器视觉镜头焦距怎么选：FOV、WD与相机靶面关系｜FA工业镜头产品列表
- 产品型号
- PMS-LFPHM-1228M(C)
- 产品类型
- 定焦FA工业镜头
- 光圈范围
- F2.8–F16
- 光圈调节
- 手动（带锁定）
- 光学后焦距（空气中）
- 14.45mm
- 分辨率
- 2000万像素（20MP）
- 对焦方式
- 手动（带锁定）
- 对焦范围
- 0.1m～∞
- 工作温度
- -30℃～+70℃
- 接口
- C接口（C-Mount，1-32UN-2A）
- 最大前部直径
- Ø46.5±0.05mm
- 最大适配靶面
- 1.1英寸（17.6mm）
- 最近对焦处对象大小（D×H×V）
- 230×184×137mm
- 机械后焦距
- 10.63mm
- 焦距
- 12mm
- 畸变率
- -1.05%
- 视场角（1″ @0.25m，对角×水平×垂直）
- 66.9°×56.0°×43.3°
- 重量
- 130±5g
