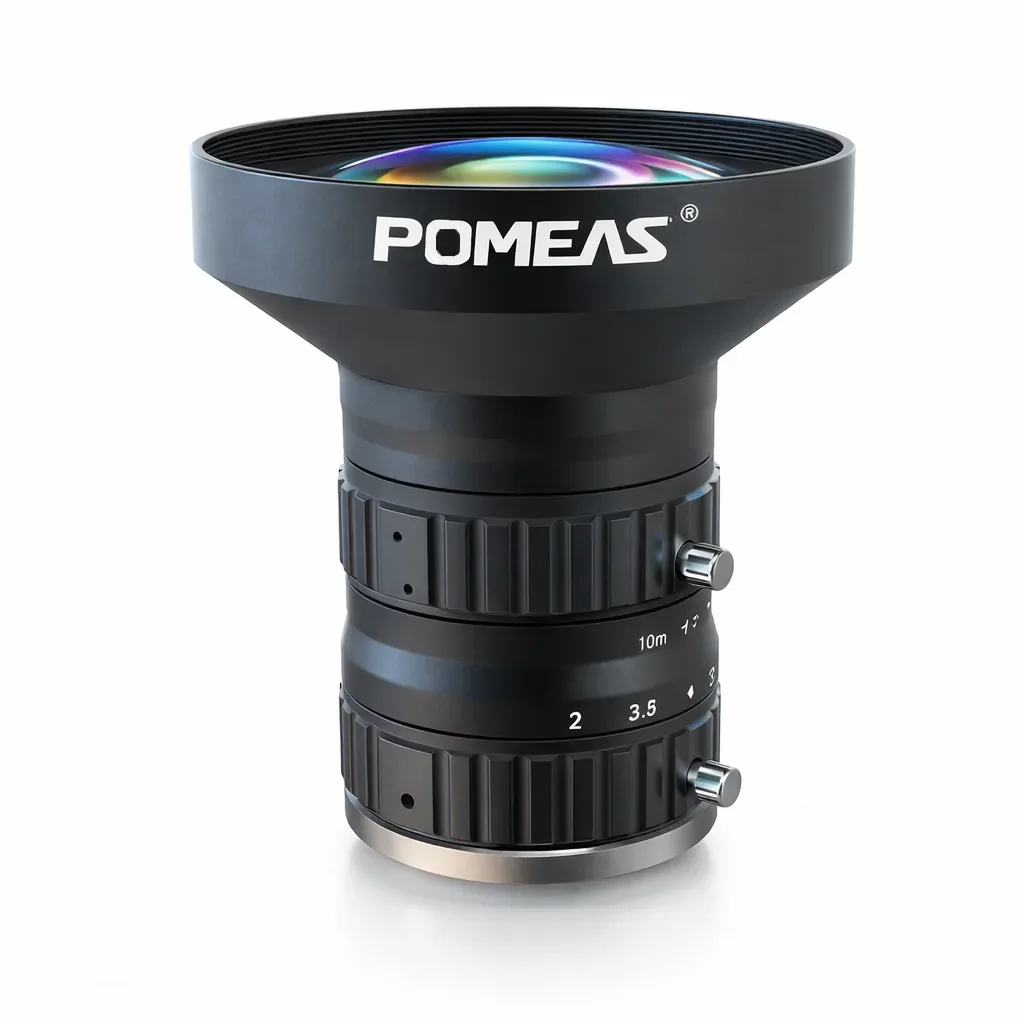

12mm广角10MP工业镜头 4/3英寸

产品介绍

POMEAS PMS-LFHHH-1220M 是一款 1000 万像素广角定焦 FA 工业镜头，焦距 12mm，最大支持 4/3 英寸传感器（17.6×13.2mm，最大像面直径 Φ22mm），C 接口安装。专业光路设计实现低畸变成像，中心和边缘光分布均匀；4/3 英寸画幅视场角对角达 89°，一次成像覆盖大范围场景；对焦与光圈均带锁紧螺钉，适用于大尺寸工件检测、大面积场景监控等机器视觉应用。

核心特点

• 1000 万像素高分辨率，最大支持 4/3 英寸传感器（17.6×13.2mm，像面 Φ22mm）
• 12mm 广角设计，4/3 英寸视场角 89°×75.5°×61.1°（对角×水平×垂直）
• 专业光路设计，低畸变成像，中心与边缘光分布均匀
• 光圈范围 F2.0–F22，后焦距（空气中）18.93mm
• 对焦/光圈手动调节（带锁紧螺钉），C 接口
• 滤镜螺纹 M77×0.75，工作温度 -10℃～+50℃

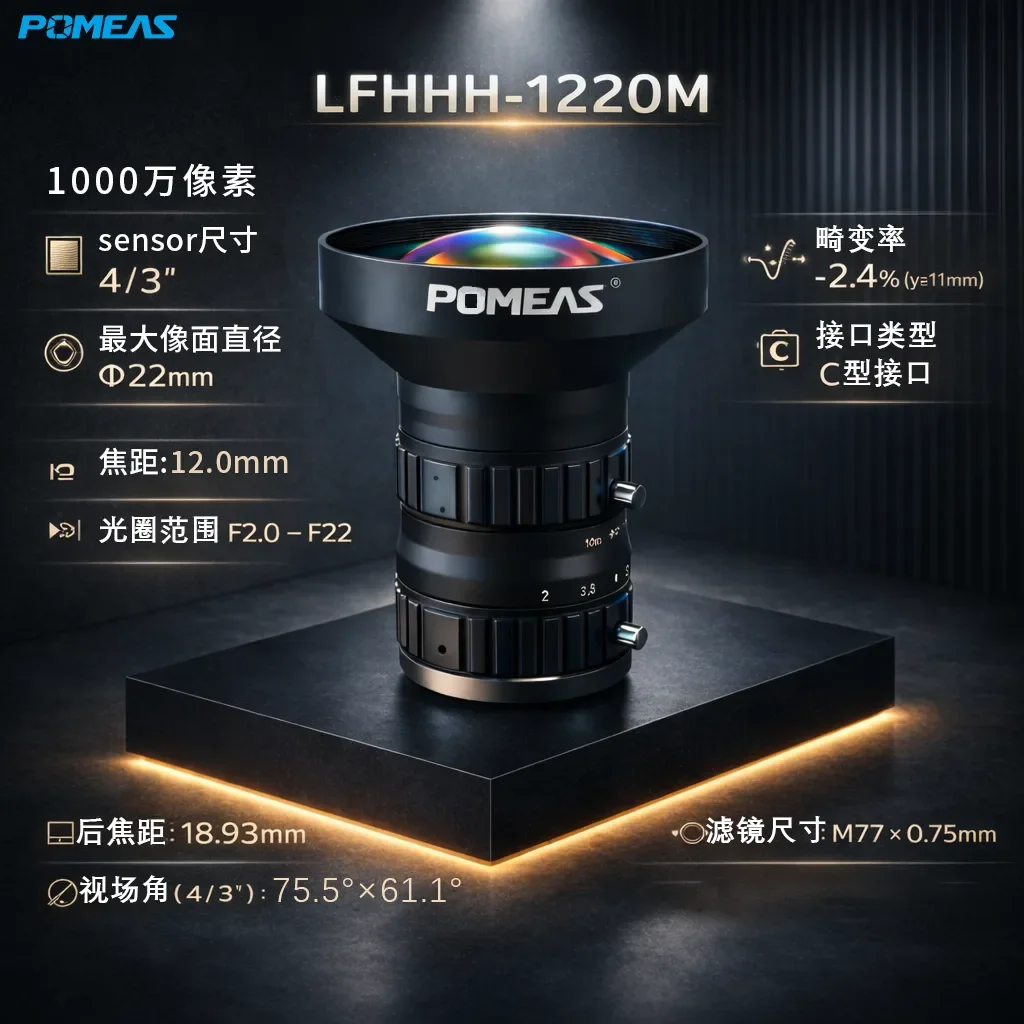

技术参数

应用领域

该镜头适用于大尺寸工件外观检测、大面积场景成像、装配核查等需要大靶面广角覆盖的机器视觉应用，可向下兼容 1 英寸及更小靶面工业相机。

常见问题

PMS-LFHHH-1220M 支持多大的相机传感器？

最大支持 4/3 英寸（17.6×13.2mm，像面 Φ22mm），可向下兼容 1 英寸、2/3 英寸等更小靶面工业相机。

12mm 焦距的视野有多大？

4/3 英寸画幅下视场角 89°×75.5°×61.1°（对角×水平×垂直），属广角设计，一次成像可覆盖大范围场景。

这款镜头的畸变水平如何？

4/3 英寸画幅畸变 -2.4%@y=11.0mm，1 英寸画幅 -1.78%@y=8.0mm，属广角镜头的正常水平；对几何精度要求极高的场景建议做系统标定或畸变校正。

光圈和对焦可以锁定吗？

可以。对焦与光圈均带锁紧螺钉，调试完成后锁紧可避免振动引起的参数漂移。
