12mm参考距离100nm光谱共焦位移传感器

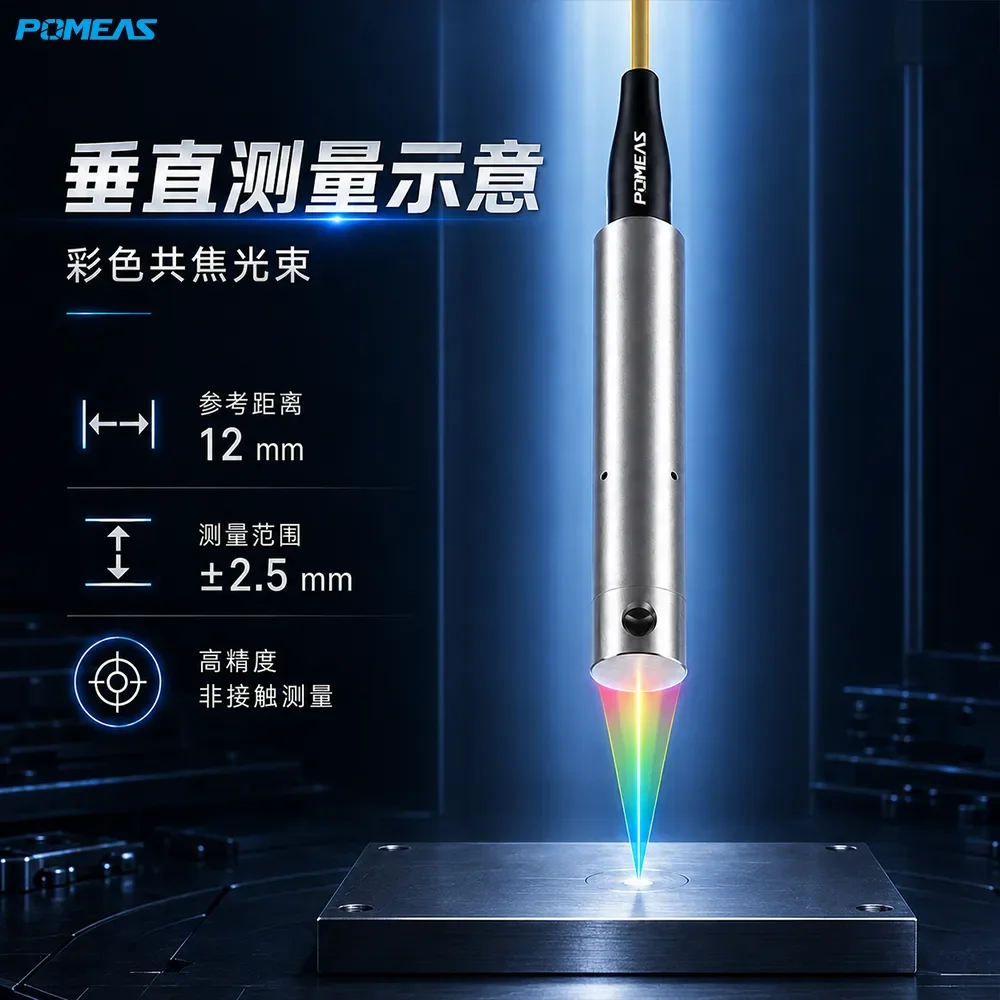

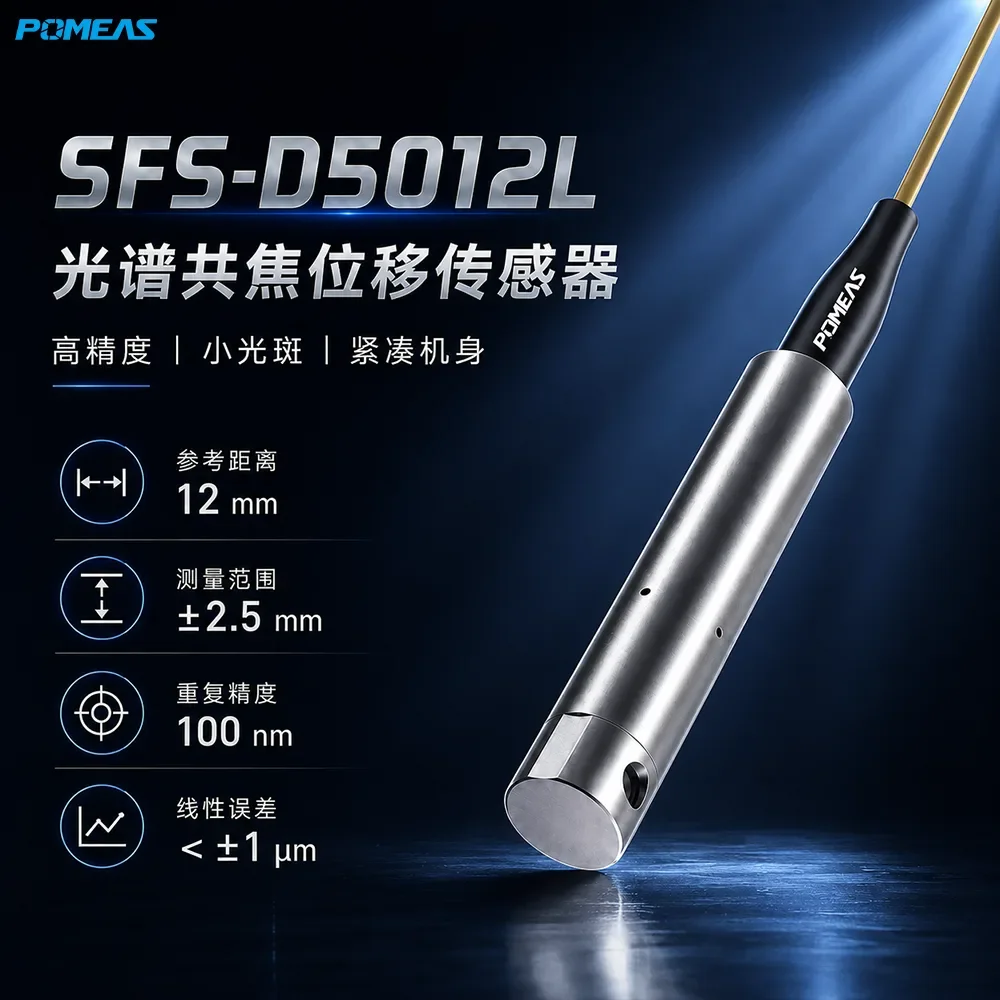

SFS-D5012L 光谱共焦位移传感器，参考距离 12 mm，测量范围 ±2.5 mm，重复精度 100 nm，线性误差＜±1 μm，温度漂移＜0.02% F.S./°C，Φ12×94.6 mm 探头仅 37 g。
SKU:
产品介绍
POMEAS SFS-D5012L 是一款高精度光谱共焦位移传感器，参考距离 12 mm，测量范围 ±2.5 mm，重复精度 100 nm，线性误差＜±1 μm，温度特征＜0.02% F.S./°C。相比 6.75 mm 的 D5007，12 mm 参考距离提供更充足的装夹与运动空间；Φ12×94.6 mm 探头约 37 g，便于集成。
主要特点
- 100 nm 重复精度，线性误差＜±1 μm
- 温度特征＜0.02% F.S./°C，系列低温漂
- ±2.5 mm 测量范围，总行程 5 mm
- 12 mm 参考距离，装夹空间充足

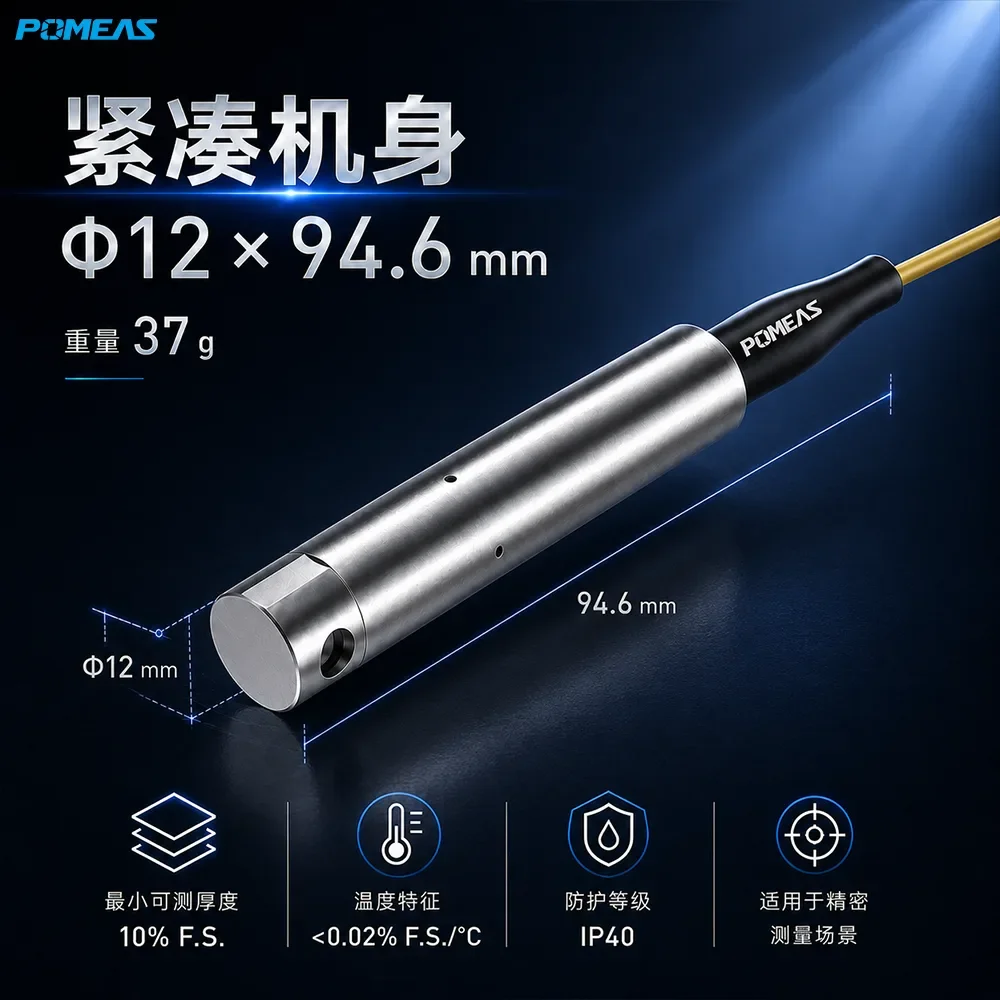

- Φ12×94.6 mm 探头，仅 37 g
- Φ19 μm 光斑，±13° 测量角度
- 最小可测厚度 10% F.S.，IP40 防护

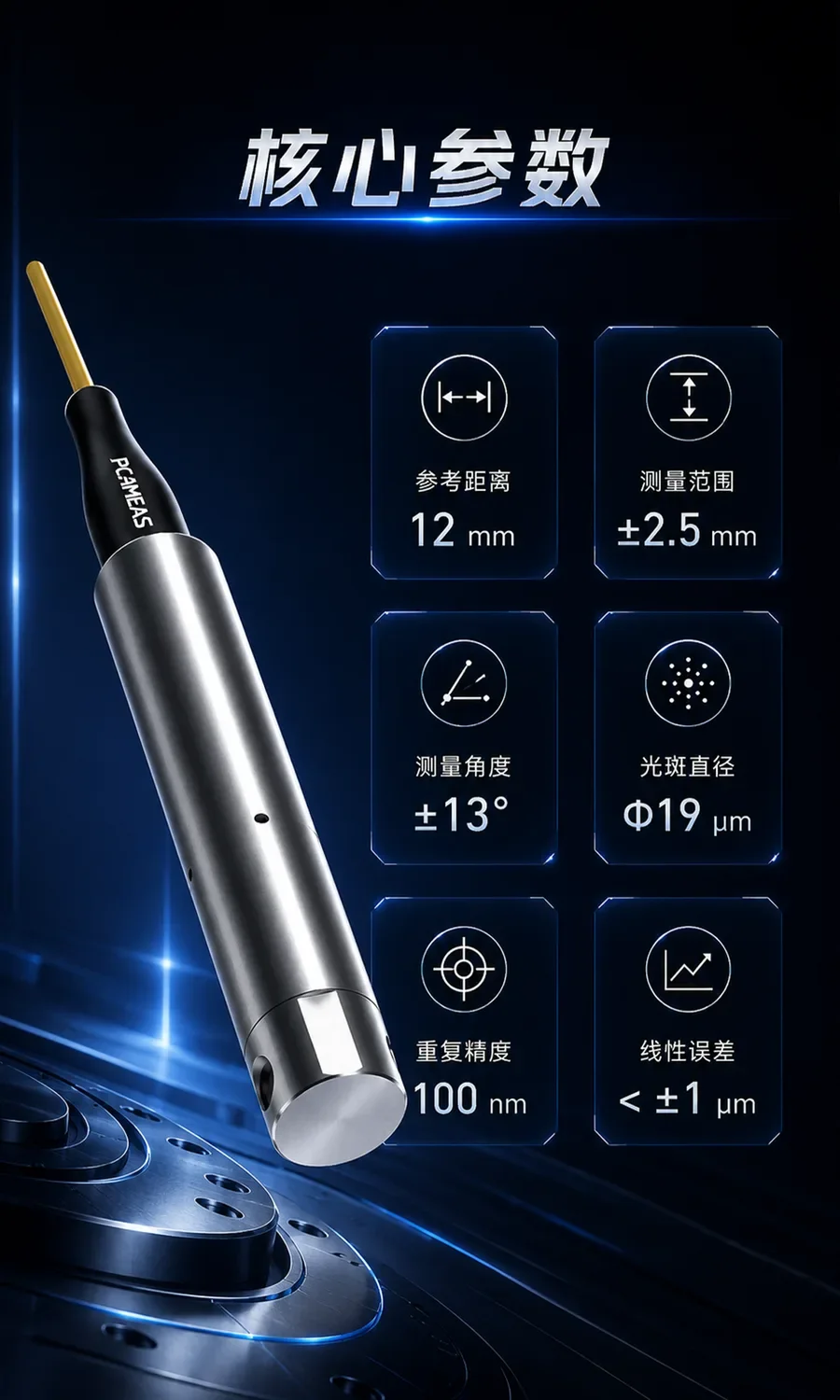

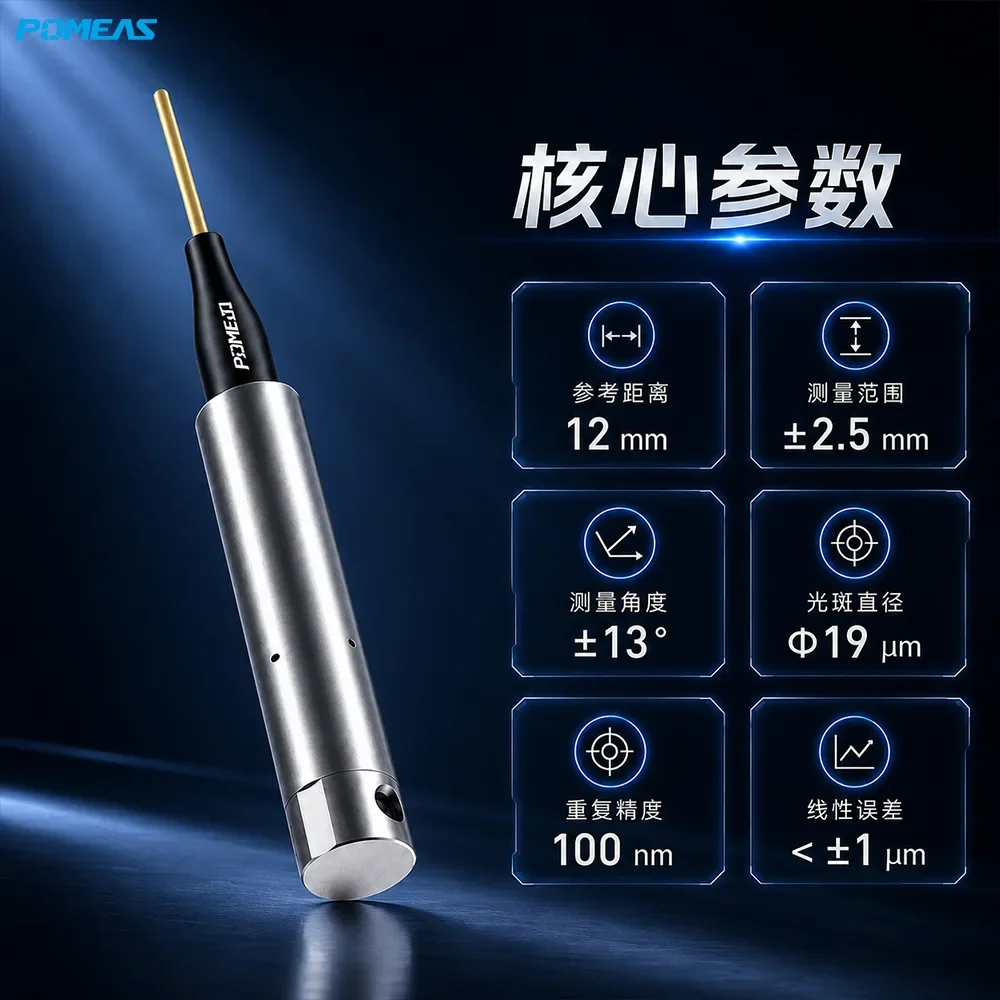

技术参数
| 产品型号 | SFS-D5012L |
|---|---|
| 参考距离 | 12 mm |
| 测量范围 | ±2.5 mm |
| 总测量行程 | 5 mm |
| 测量角度 | ±13° |
| 光斑直径 | Φ19 μm |
| 重复精度 | 100 nm |
| 线性误差 | ＜±1 μm |
| 外形尺寸 | Φ12×94.6 mm |
| 产品重量 | 37 g |
| 最小可测厚度 | 10% F.S. |
| 温度特征 | ＜0.02% F.S./°C |
| 防护等级 | IP40 |
| 测量方式 | 非接触光学测量 |
| 品牌 | POMEAS |
应用领域
适用于精密零件位移与高度测量、透明材料厚度测量、对温度漂移敏感的产线检测、表面轮廓扫描等需要兼顾工作距离与精度的非接触测量场景。
常见问题
SFS-D5012L 与 SFS-D5007 有何区别？
两者探头尺寸、精度、量程与低温漂特性相同，区别在参考距离：D5012L 为 12 mm，D5007 为 6.75 mm；按装夹空间与工作距离需求选择。
重复精度是多少？
重复精度 100 nm，线性误差＜±1 μm，温度特征＜0.02% F.S./°C。
适合哪些应用？
适合精密位移与高度测量、透明材料厚度测量、对温度漂移敏感的产线检测与表面轮廓扫描。
