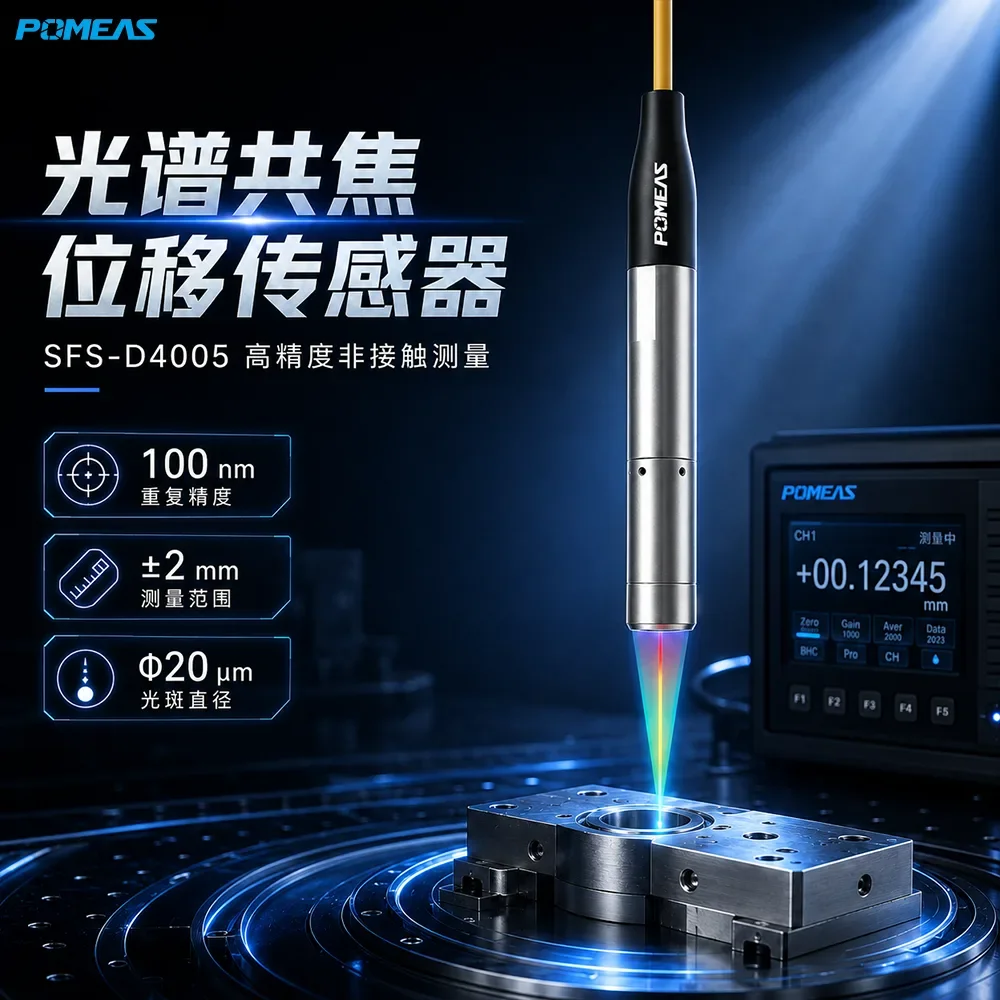

4.7mm参考距离100nm光谱共焦位移传感器
SFS-D4005 光谱共焦位移传感器，参考距离 4.7 mm，测量范围 ±2 mm，重复精度 100 nm，线性误差＜±1.2 μm，Φ8×73.1 mm 紧凑探头 59 g，适用于高精度非接触位移检测。
SKU:
产品介绍

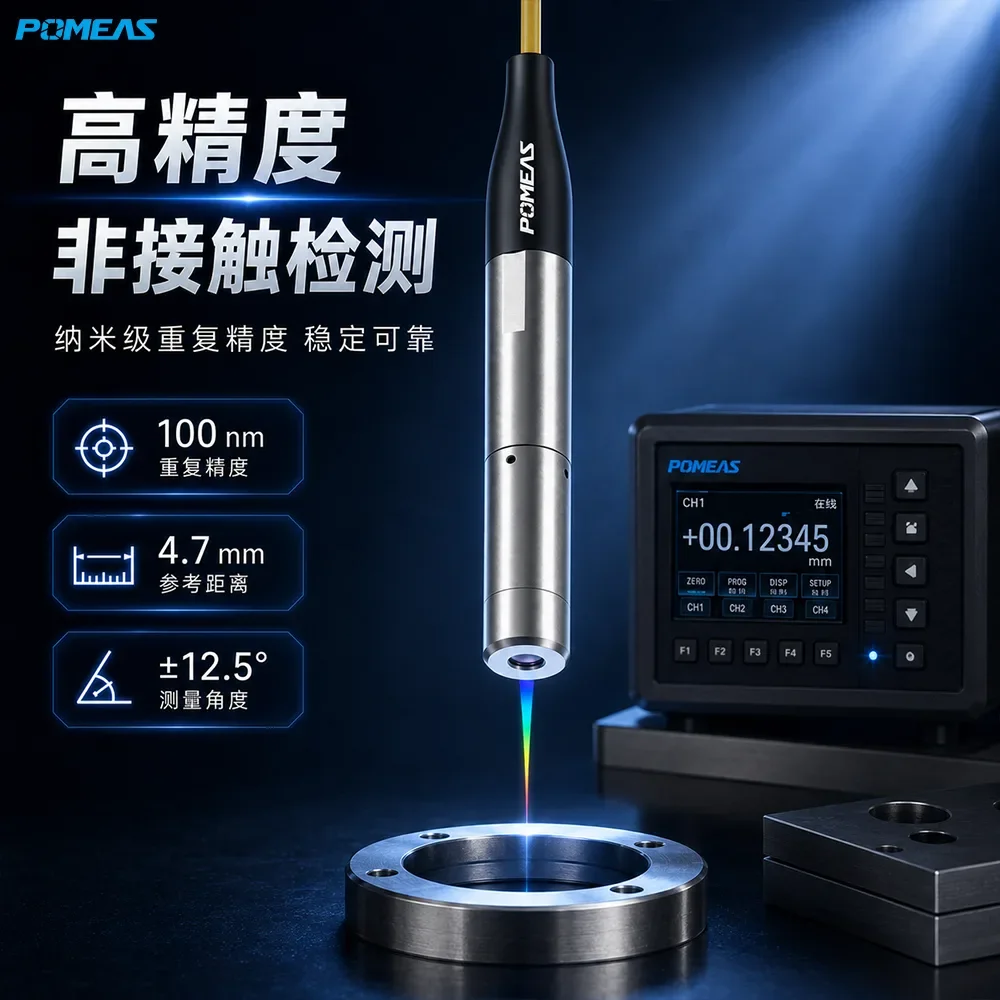

POMEAS SFS-D4005 是一款高精度光谱共焦位移传感器，参考距离 4.7 mm，测量范围 ±2 mm，重复精度 100 nm，线性误差＜±1.2 μm。±2 mm 的测量范围搭配 4.7 mm 近参考距离，适合紧凑装夹下的大动态测量；Φ8×73.1 mm 探头约 59 g，便于集成到自动化设备。
主要特点
- 100 nm 重复精度，线性误差＜±1.2 μm
- ±2 mm 测量范围，总行程 4 mm
- 4.7 mm 近参考距离，紧凑装夹

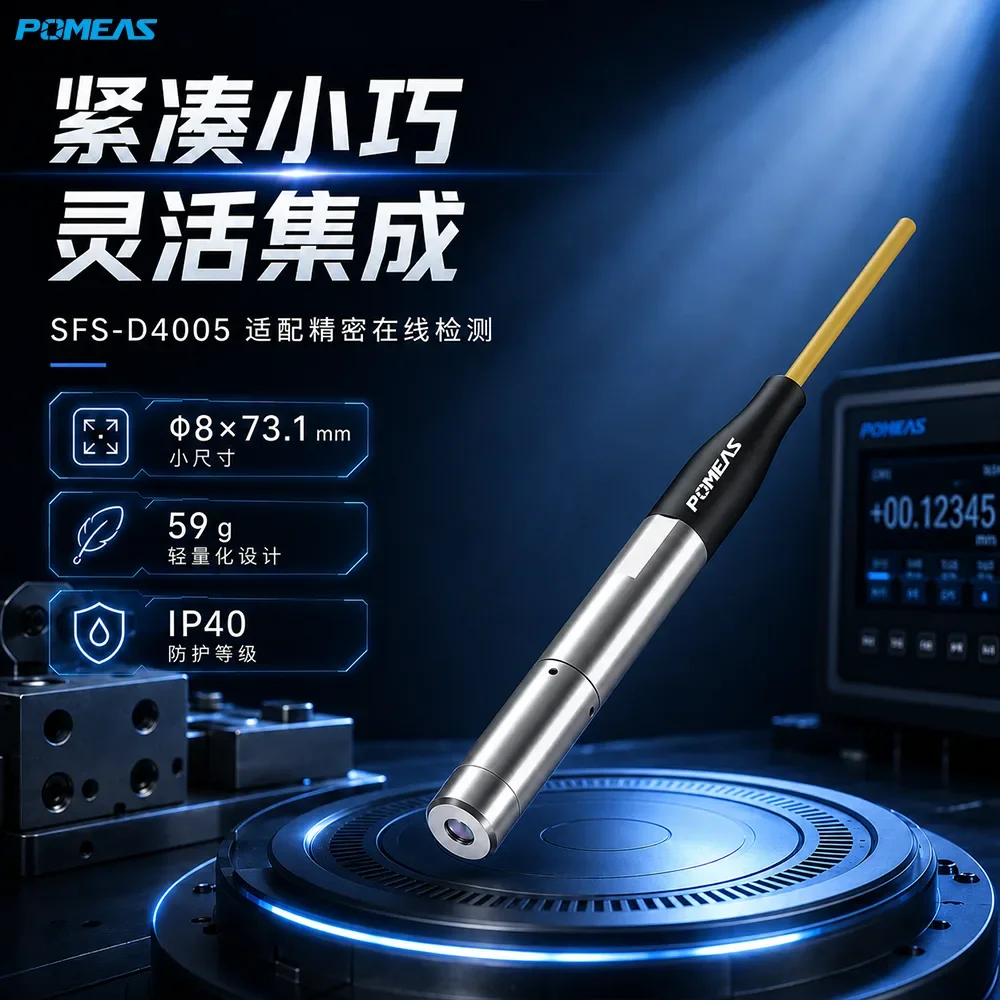

- Φ8×73.1 mm 探头，约 59 g

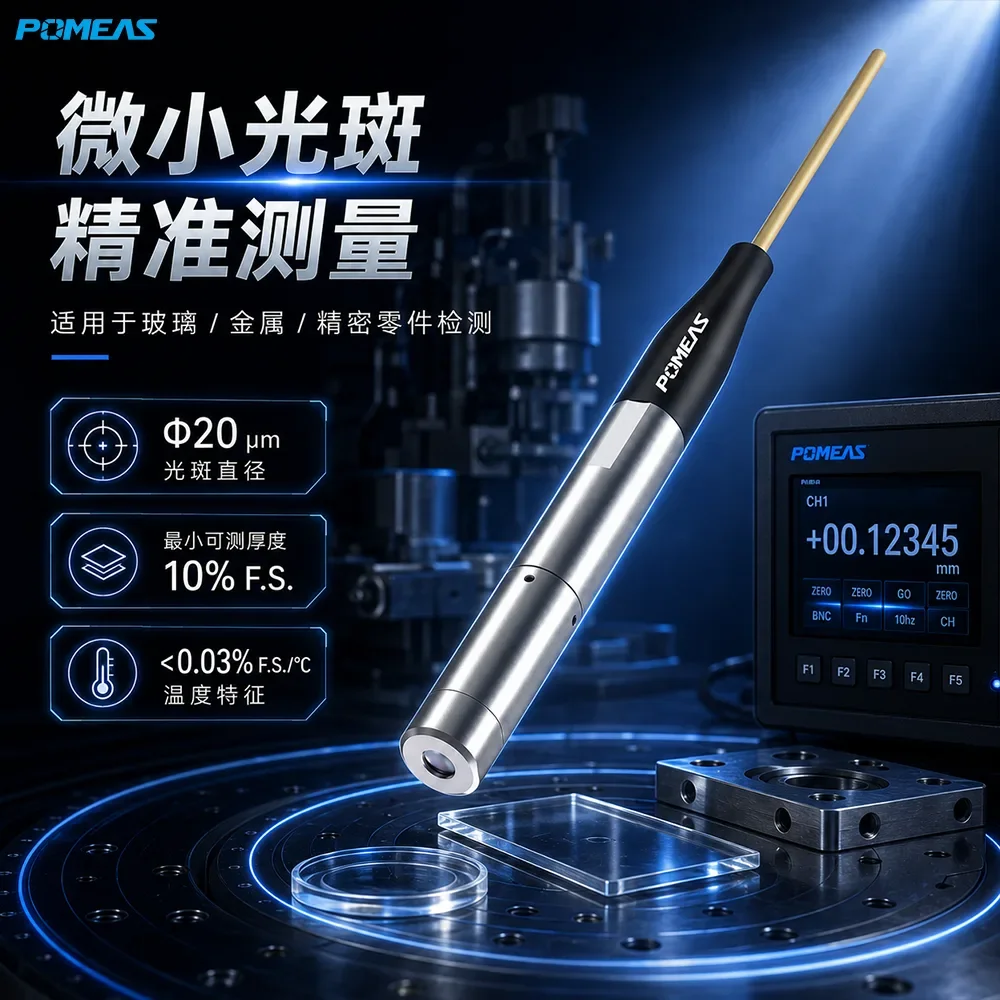

- Φ20 μm 光斑，±12.5° 测量角度
- 最小可测厚度 10% F.S.，支持透明材料
- 温度特征＜0.03% F.S./°C，IP40 防护
技术参数
| 产品型号 | SFS-D4005 |
|---|---|
| 参考距离 | 4.7 mm |
| 测量范围 | ±2 mm |
| 总测量行程 | 4 mm |
| 测量角度 | ±12.5° |
| 光斑直径 | Φ20 μm |
| 重复精度 | 100 nm |
| 线性误差 | ＜±1.2 μm |
| 外形尺寸 | Φ8×73.1 mm |
| 产品重量 | 59 g |
| 最小可测厚度 | 10% F.S. |
| 温度特征 | ＜0.03% F.S./°C |
| 防护等级 | IP40 |
| 测量方式 | 非接触光学测量 |
| 品牌 | POMEAS |
应用领域
适用于精密零件位移与高度测量、透明材料厚度测量、段差与翘曲检测、表面轮廓扫描等需要紧凑装夹的高精度非接触测量场景。
常见问题
SFS-D4005 的量程和精度是多少？
测量范围 ±2 mm（总行程 4 mm），重复精度 100 nm，线性误差＜±1.2 μm。
参考距离是多少？
参考距离 4.7 mm，近参考距离适合紧凑装夹的场合。
与 SFS-D4008L 有何区别？
两者探头尺寸、精度与量程相同，区别在参考距离：D4005 为 4.7 mm，D4008L 为 8 mm；按装夹空间与工作距离需求选择。
