工业相机拍不清晰怎么办：镜头、对焦、光圈、景深与光源排查指南

1. 快速回答：工业相机拍不清晰，不一定是相机像素不够

快速结论：工业相机拍出来不清晰，不能只看相机分辨率。更常见的原因可能来自镜头解析力、对焦位置、实际工作距离、光圈设置、景深、曝光时间、增益、光源对比度、相机与镜头靶面匹配，以及设备振动。

我是 Tiger。在实际跟客户排查机器视觉图像时，我发现大家最容易做的一件事，就是先怀疑相机像素不够。

客户可能会说：“我已经从500万换成1200万了，为什么还是不清楚？”或者“我用的是2500万相机，怎么细节还是发虚？”

但在真实项目里，相机像素只是整个成像链路中的一部分。相机负责采集，镜头负责把细节成像到传感器上，光源负责制造足够的对比度，曝光和机械结构则决定拍摄过程中画面是否稳定。

只要其中一个环节没有匹配好，换更高像素的相机也不一定能解决问题。

所以这篇文章不从“应该换多少万像素”开始，而是先帮你判断到底是哪一种不清晰，再按顺序排查镜头、对焦、光圈、曝光、光源和安装结构。

如果你还没有确认镜头和相机靶面、FOV及工作距离是否匹配，可以先阅读FA工业镜头选型指南：靶面、视野、工作距离与检测精度。

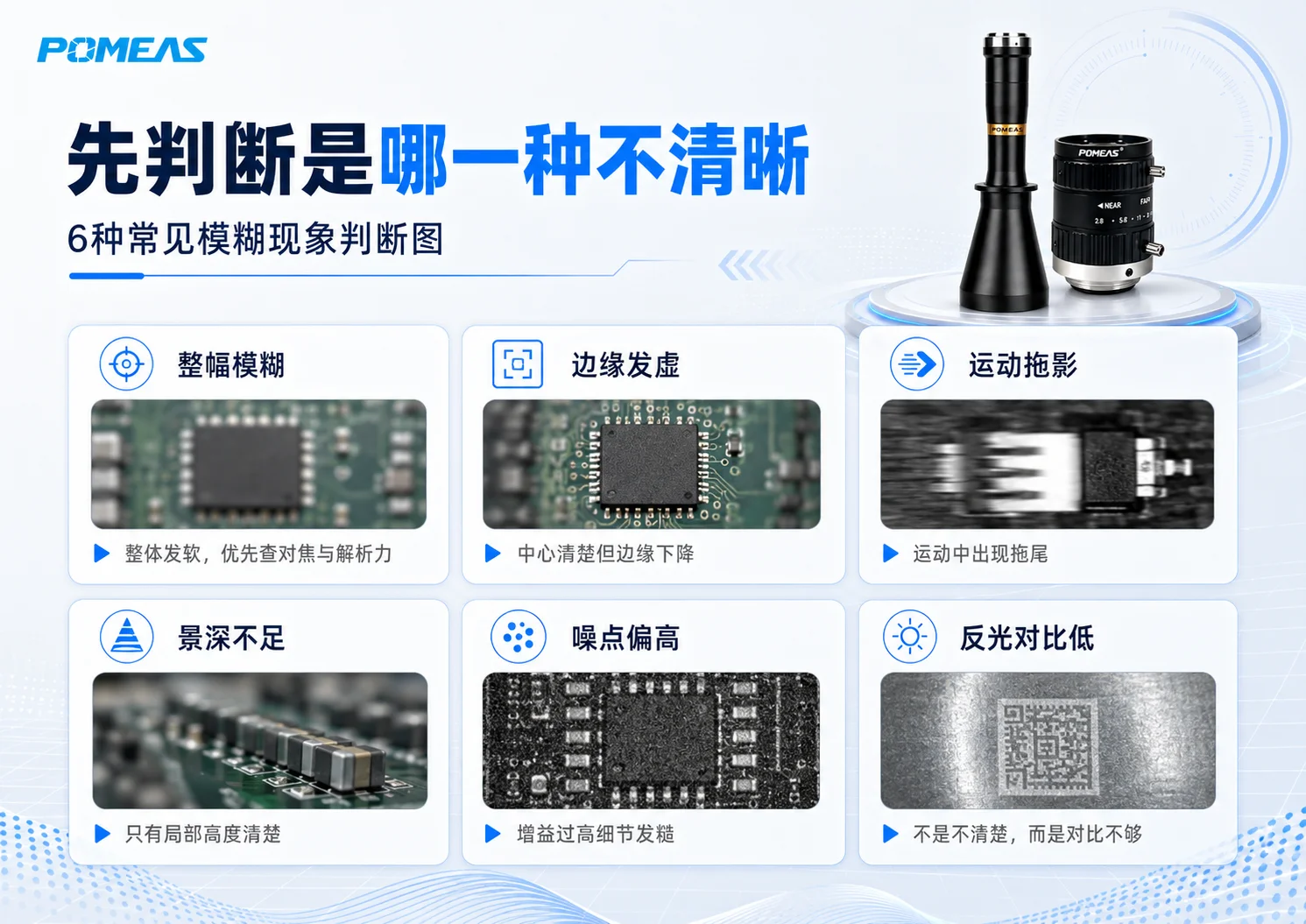

2. 先判断是哪一种“不清晰”

“拍不清晰”其实只是一个笼统描述。不同的模糊现象，对应的原因完全不同。

我一般不会一上来就让客户换镜头，而是先请他提供一张相机输出的原始图片，再确认属于下面哪一种情况。

情况1：整幅画面都发软

中心、边缘和被测物各个位置都不清楚，通常要优先检查对焦、工作距离、镜头解析力，以及图像是否被软件缩放或压缩。

情况2：中心清楚，但边缘发虚

这种情况可能与镜头支持靶面不足、边缘解析力下降、镜头场曲、相机和被测物不平行，或者镜头与相机安装倾斜有关。

情况3：静止时清楚，运行时出现拖影

这通常不是对焦问题，而是曝光时间过长、产品运动速度过快、相机或支架振动，或者频闪光源和触发时间没有配合好。

情况4：只有一个高度清楚，其他位置模糊

这通常是景深不足。产品存在高度差时，只有处于焦平面附近的区域清楚，前后高度超出景深范围以后就会逐渐模糊。

情况5：画面颗粒很多，看起来不够细腻

这种情况可能是增益过高、曝光不足、光源亮度不够，或者相机在暗部放大信号时，同时把噪声也放大了。

情况6：不是失焦，但边缘就是抓不出来

这类问题经常发生在金属、玻璃、黑色塑料、PCB焊点和曲面产品上。画面看起来好像不清楚，实际原因可能是反光太强、明暗差不足，或者光源方向不合适。

先判断模糊类型，再继续排查，效率会高很多。否则很容易把光源问题当成镜头问题，把运动拖影当成对焦问题。

3. 第一步：检查对焦和实际工作距离WD

如果整幅画面都发软，我一般先检查对焦和工作距离，而不是马上判断镜头解析力不够。

工作距离WD通常指镜头前端到被测物表面之间的距离。它不是相机外壳到产品的距离，也不是设备顶部到产品的安装高度。

很多客户在安装时，只是按照设备空间大概放置相机，然后转动对焦环，直到画面“看起来差不多”。这种方式用于普通观察可能可以，但用于精密检测时容易留下问题。

建议按照下面的方式检查：

• 把产品放在实际检测高度，而不是临时拿一个样品悬空对焦。
• 确认镜头前端到产品表面的实际工作距离。
• 把光圈适当打开，先找到更准确的焦点。
• 选择文字、刻线、PCB焊盘边缘等高对比区域进行对焦。
• 对焦完成后锁紧对焦环，防止设备振动后发生变化。
• 如果使用变倍镜头，倍率改变后要重新检查焦点。

我更建议先在画面中心找到最清楚的位置，然后再检查四周。如果中心始终无法清楚，再进一步判断镜头解析力、工作距离或相机设置。

如果中心清楚、四周不清楚，则要继续检查相机与产品是否平行，以及镜头支持的靶面是否足够。

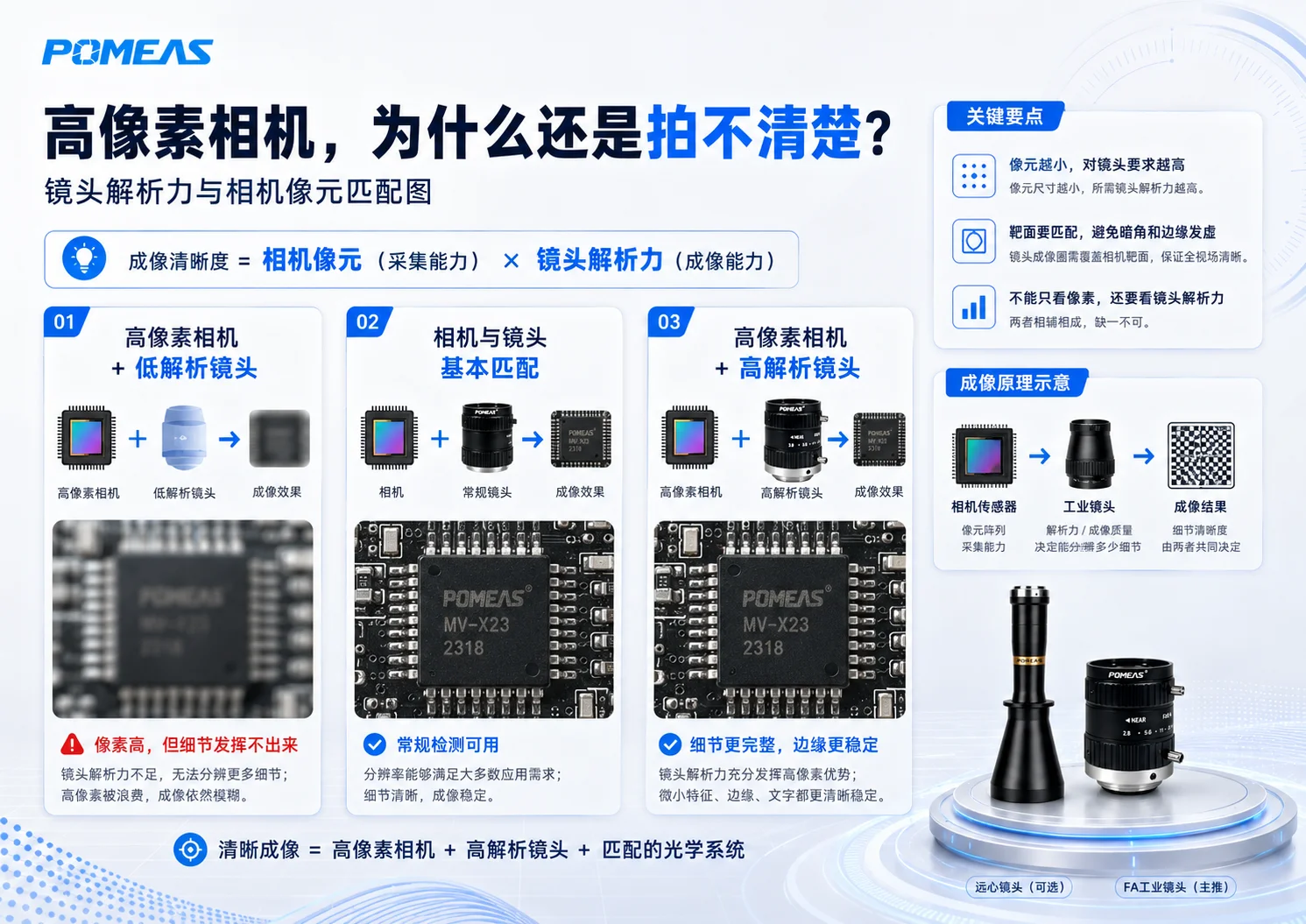

4. 高像素工业相机为什么还是拍不清楚？

相机像素越高，只代表传感器可以采集更多像素点，并不代表镜头一定能够把更多有效细节传递到传感器上。

如果镜头解析力不足，传感器增加的像素可能只是在更密集地记录一幅已经发软的图像。

这就像用更高分辨率的扫描仪去扫描一张本身已经模糊的照片。文件尺寸会变大，但原始细节不会凭空增加。

判断高像素相机和镜头是否匹配时，不要只看镜头标注的“500万、1200万或2500万”，还要一起确认：

• 相机靶面尺寸
• 相机像元尺寸
• 镜头支持的最大靶面
• 镜头中心和边缘解析力
• 实际FOV视野范围
• 检测目标的最小特征尺寸
• 镜头在当前工作距离下的成像表现

像元越小，相机能够采样的细节越密，对镜头解析力和对焦精度的要求通常也越高。

因此，高像素相机搭配普通低解析力镜头时，常见表现包括：

• 画面尺寸很大，但放大后细节仍然发虚。
• 中心区域尚可，边缘明显下降。
• 字符轮廓不干净，细线出现粘连。
• 软件锐化后边缘出现白边，但真实细节没有增加。
• 更换低像素相机后，主观清晰度差别并不明显。

如果客户已经使用高像素相机，我一般会进一步确认镜头解析力、靶面覆盖和像元匹配，而不是继续建议他升级相机。

5. 中心清楚、边缘模糊，应该检查什么？

中心清楚但边缘发虚，是机器视觉项目中很典型的一类问题。

建议重点检查以下几个方向：

镜头支持靶面是否小于相机靶面

例如，相机使用1英寸传感器，但镜头只支持2/3英寸，镜头成像圈可能无法完整覆盖传感器。最终画面可能出现暗角、边缘亮度下降和边缘解析力不足。

相机是否与被测物保持平行

如果相机或产品平面发生倾斜，画面的一边可能处于焦平面内，另一边则偏离焦平面。客户会感觉一侧清楚、一侧模糊。

镜头边缘解析力是否足够

部分镜头中心解析力不错，但到了画面边缘，像差、场曲和畸变影响会更加明显。高像素和大靶面相机会更容易把这个问题暴露出来。

镜头接口和转接环是否安装到位

C口、F口、M42、M58等接口如果没有锁紧，或者转接环厚度和法兰距不正确，也可能导致成像面倾斜或无法正常对焦。

这类问题不能只看中心画面。建议使用平整的标定板、网格板或PCB，在相同高度下检查中心、四角和四边的清晰度是否一致。

如果还不确定镜头成像圈和相机靶面的匹配关系，可以参考FA工业镜头靶面与相机匹配方法。

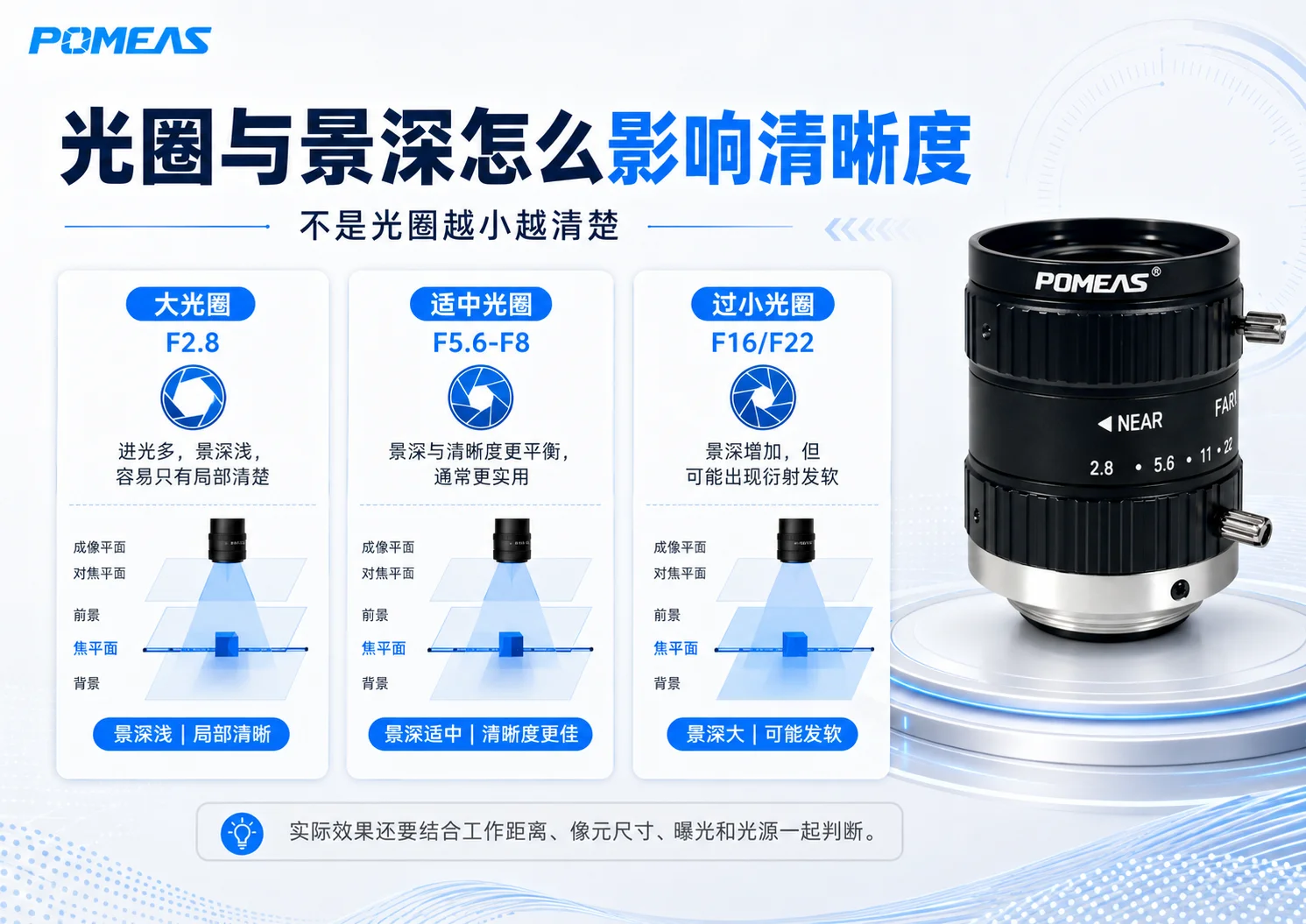

6. 光圈与景深怎么影响工业相机清晰度？

很多客户知道缩小光圈可以增加景深，于是遇到景深不足时，会直接把光圈收至F16或F22。

这个方向不能说完全错误，但光圈不是越小越清楚。

光圈过大

例如F2.8。进光量较大，有利于缩短曝光时间，但景深通常比较浅。如果产品有明显高度差，可能只有一个局部高度清楚。

适中光圈

很多工业镜头可以先从中间光圈开始测试，例如F4、F5.6或F8，再根据景深和曝光情况调整。具体最佳光圈需要结合镜头设计、倍率和像元尺寸判断。

光圈过小

光圈继续缩小时，景深可能增加，但进入传感器的光线减少，需要增加光源亮度、曝光时间或增益。同时，过小光圈可能受到衍射影响，让细节整体变软。

所以光圈调整本质上是一个平衡：

• 需要更大景深，可以适当缩小光圈。
• 需要冻结运动，应优先保证足够的光源亮度和较短曝光。
• 需要高解析细节，不能盲目把光圈收到最小。
• 产品高度差过大时，单靠缩小光圈不一定能解决。

如果光圈已经适当缩小，景深仍然不够，就要进一步考虑降低倍率、调整安装结构、控制产品高度、使用更适合的镜头，或者采用多焦面和景深合成方案。

7. 静止时清楚、运动时模糊：重点检查曝光时间

如果产品停止时图像清楚，一旦设备运行就出现拖影，那么对焦和镜头解析力通常不是第一嫌疑。

这种情况要优先检查曝光时间、产品速度和设备振动。

曝光时间内，只要被测物在传感器上移动了明显距离，边缘就会被拉长，形成运动模糊。

建议按照下面的方向排查：

• 先把产品完全静止，采集一张图片作为对照。
• 逐步缩短曝光时间，观察拖影是否减轻。
• 增加光源亮度，避免缩短曝光后画面过暗。
• 高速运动场景优先考虑频闪或脉冲照明。
• 检查相机触发与光源触发是否同步。
• 检查曝光期间设备是否发生振动。
• 确认运动方向是否与拖影方向一致。

如果静态清楚、动态模糊，我一般不会先让客户换镜头，而是先让他降低曝光时间，再提高光源亮度做交叉验证。

另外，如果使用滚动快门相机拍摄高速运动目标，除了拖影外，还可能出现倾斜、拉伸或形状变形。这时需要结合运动速度评估是否应该使用全局快门相机。

8. 增益过高为什么会让画面看起来不清晰？

当光源不足或曝光时间不能继续增加时，客户经常会提高相机增益。

增益可以让画面变亮，但它放大的不只有有效信号，也包括噪声。

增益过高时，画面可能出现颗粒、黑白闪点和细节发糊。对于OCR、边缘测量和微小缺陷检测来说，噪声会让软件更难稳定识别真实边缘。

我一般建议按照下面的顺序调整：

1. 先优化光源方向和亮度。
2. 再调整光圈。
3. 在允许的情况下调整曝光时间。
4. 最后才使用必要的增益。

自动增益在调试阶段看起来很方便，但在正式检测时，可能导致不同产品、不同反光状态下的画面亮度和噪声水平发生变化。

对于需要稳定检测的机器视觉项目，曝光时间和增益通常应该在调试完成后固定下来。使用彩色工业相机时，白平衡参数也建议在调试完成后固定。

9. 画面看起来不清楚，也可能是光源和对比度问题

机器视觉不是为了把图片拍得好看，而是要让目标特征和背景之间形成稳定差异。

有时候画面并没有真正失焦，但检测边缘与背景的灰度非常接近，客户看起来就会觉得“不清楚”。

不同材质需要不同的照明方式：

如果软件需要抓取边缘，我更关注的是边缘是否稳定，而不是整张图是否“看起来很亮”。

光源方向正确时，即使相机像素没有变化，检测效果也可能明显改善。

10. 相机参数也可能制造“假清晰”和“假模糊”

除了镜头和光源，相机内部参数也需要检查。

自动曝光和自动增益

自动参数会根据画面明暗不断变化，适合前期预览，但可能影响正式检测的一致性。

Gamma

Gamma会改变灰度分布，让暗部或亮部看起来更明显，但它不会恢复已经丢失的光学细节。

锐化

锐化可以增强边缘反差，让画面主观上更清楚，但锐化过高可能出现白边、黑边和虚假轮廓。

降噪

降噪可以减少颗粒感，但过强降噪也可能把小划痕、小字符和细边缘一起抹掉。

图像压缩和软件缩放

排查清晰度时，尽量使用相机输出的原始图像，不要只看微信截图、压缩图片或被浏览器缩放后的预览图。

我通常会让客户提供原始BMP、PNG或未压缩图像，因为经过聊天软件压缩后，很多细节已经发生变化，很容易误判镜头效果。

11. 安装结构和振动也会让图像发虚

有些项目在实验室里调试很清楚，安装到设备以后反而变模糊。这时需要检查机械结构。

常见问题包括：

• 相机支架刚性不足。
• 镜头或转接环没有锁紧。
• 设备电机、气缸或传送带产生振动。
• 相机安装位置离振动源太近。
• 镜头重量较大，但只固定了相机，没有固定镜身。
• 远心镜头或长镜头悬臂过长。
• 相机与被测物不垂直。

检查振动最简单的方法，是在完全静止状态下采集图片，再在设备运行状态下使用相同曝光参数采集图片。

如果静态清楚、运行后整体发虚，就要优先处理曝光和机械振动，而不是继续调整焦点。

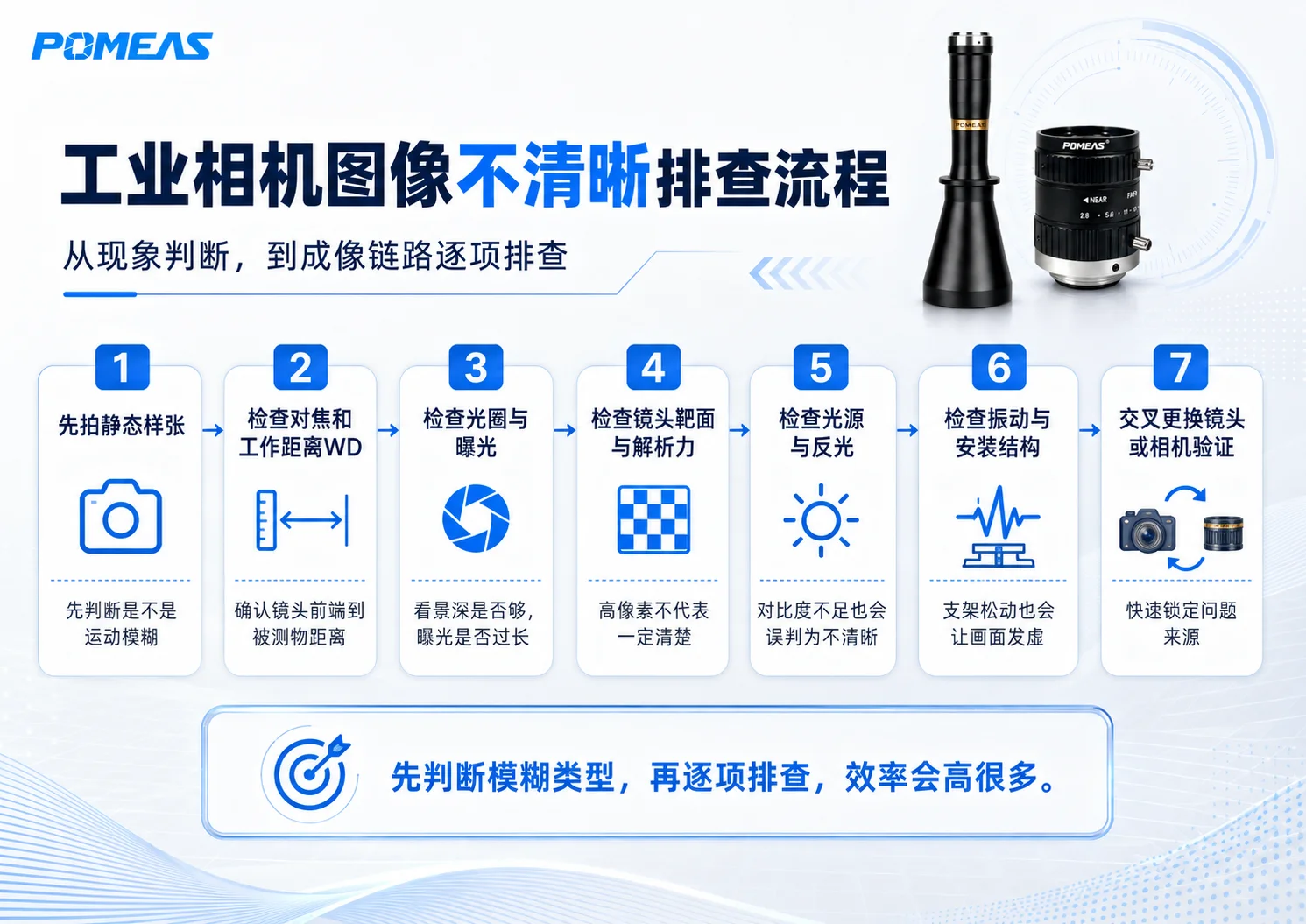

12. Tiger常用的工业相机图像排查顺序

面对一张模糊图片，我一般不会同时改很多参数。一次改太多，最后即使图像变好了，也不知道真正解决问题的是哪一步。

更有效的方式，是按照固定顺序逐项排查。

Step 1：先拍静态样张

让产品和设备完全停止，先判断是不是运动模糊。如果静态也不清楚，再继续检查镜头和对焦。

Step 2：检查对焦和实际工作距离

确认镜头前端到被测物的距离，在真实检测高度重新对焦，并锁紧对焦环。

Step 3：检查光圈、景深和曝光

从中间光圈开始测试，确认产品高度差是否超出景深，同时避免为了补光而使用过长曝光。

Step 4：检查镜头靶面和解析力

确认镜头能覆盖相机靶面，并且镜头解析力与相机像元和检测精度匹配。

Step 5：检查光源和被测物反光

判断问题到底是失焦，还是因为反光、低对比度和光源角度不合适。

Step 6：检查振动和安装结构

确认相机、镜头、支架和设备在曝光期间是否发生位移。

Step 7：交叉更换相机或镜头验证

如果条件允许，可以用一颗已知正常的镜头或相机进行交叉测试，快速判断问题来自相机、镜头还是现场条件。

这个顺序看起来比较基础，但在实际项目里很好用。先把模糊类型判断清楚，再逐项排除，比直接升级相机或不断更换镜头更节省时间。

13. 什么时候需要更换镜头？

工业相机拍不清晰，不代表一定要更换镜头。但出现以下情况时，换镜头或重新选型可能是必要的：

• 镜头支持靶面小于相机传感器。
• 镜头解析力无法发挥相机像元优势。
• 镜头在目标工作距离下无法获得所需FOV。
• 镜头边缘解析力或畸变无法满足检测要求。
• 当前镜头景深无法覆盖产品高度变化。
• 普通FA镜头无法满足高精度测量一致性。
• 项目需要频繁调整倍率，但当前使用固定焦距镜头。
• 镜头接口或结构无法适配设备安装空间。

如果问题只是对焦不准、曝光过长、增益太高、光源不合适或支架振动，那么更换镜头未必能解决问题。

我更倾向于先确认问题来源，再决定要不要更换镜头。这样对客户更负责，也能避免不断试错。

14. 客户需要提供哪些信息？

如果需要POMEAS协助排查工业相机图像不清晰的问题，建议提供以下信息：

• 工业相机型号
• 相机分辨率
• 相机靶面尺寸
• 相机像元尺寸
• 镜头品牌和型号
• 镜头支持靶面
• 镜头焦距或倍率
• 实际FOV视野
• 实际工作距离WD
• 当前光圈值
• 曝光时间
• 增益数值
• 光源类型和安装方向
• 产品是否运动以及运动速度
• 产品高度差
• 相机原始图片
• 设备安装现场照片

如果暂时没有完整参数，至少可以先提供：相机型号、镜头型号、FOV、WD、曝光时间和原始图片。

只看一张经过压缩的截图，通常很难准确判断问题。参数越完整，排查方向越清楚。

15. 相关产品和文章

工业相机图像清晰度，与相机、镜头、视野、工作距离和光源都有关系。下面这些内容可以一起参考：

• FA工业镜头选型指南：靶面、视野、工作距离与检测精度
• 机器视觉镜头焦距怎么选：FOV、工作距离和相机靶面的关系
• FA工业镜头和远心镜头怎么选：什么时候FA够用，什么时候该用远心？
• POMEAS机器视觉镜头产品
• 机器视觉光源与配件
• 联系POMEAS获取成像排查建议

如果你已经尝试过对焦和参数调整，但图像仍然不清楚，可以把相机、镜头、FOV、WD、曝光参数和原始图片发给POMEAS。我们会从完整成像链路出发，而不是只看相机像素或镜头焦距。
