Двойной телецентрический объектив F 1X, 127mm WD

Двойной телецентрический объектив F 1X, 127mm WD

PMS-LTFM1-127 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, глубина резкости…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTFM1-127 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, глубина резкости 1.29 mm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление F-Mount, поддержка сенсоров до 35mm (Film).

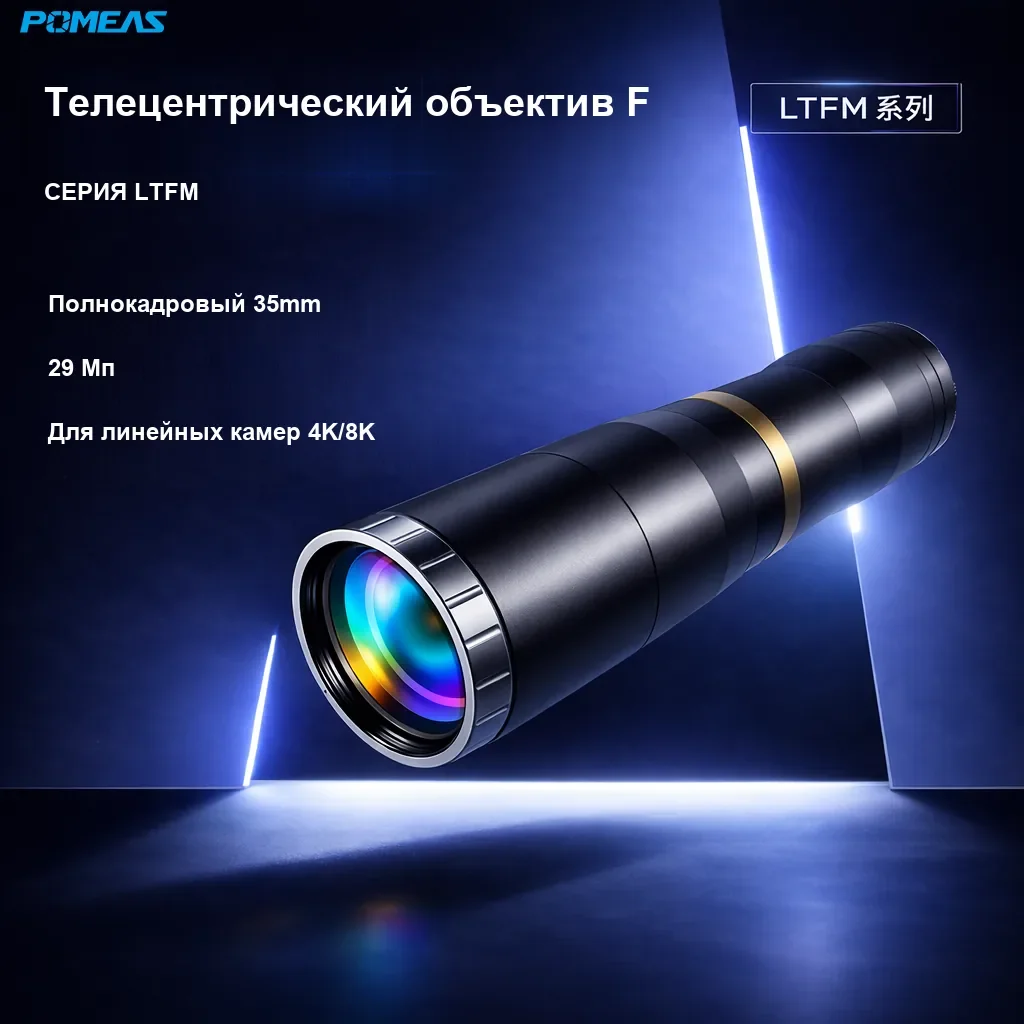

PMS-LTFM1-127 Двойной телецентрический объектив F 1X, 127mm WD

Основные особенности

Увеличение 1.0X, рабочее расстояние 127 mm, рассчитан на full frame 35 mm и линейные камеры 4K/8K.
Разрешение на стороне объекта 10.82 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Разрешение 10.82 μm, центральная MTF >40% при 50 lp/mm, оптика F16 для контроля большого поля.
Стандартное крепление F-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 35mm (Film). Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTFM1-127
Увеличение	1.0x
Рабочее расстояние	127mm
Диафрагма (F.NO)	F16
Дисторсия TV	0.01%
Центральная MTF	>40% @ 50lp/mm
Разрешение	10.82μm
Глубина резкости	1.29mm
Длина	297.35mm
Макс. размер сенсора	35mm (Film)
NA (числовая апертура)	0.031
Тип крепления	F-Mount
Рабочая температура	-10°C~+50°C

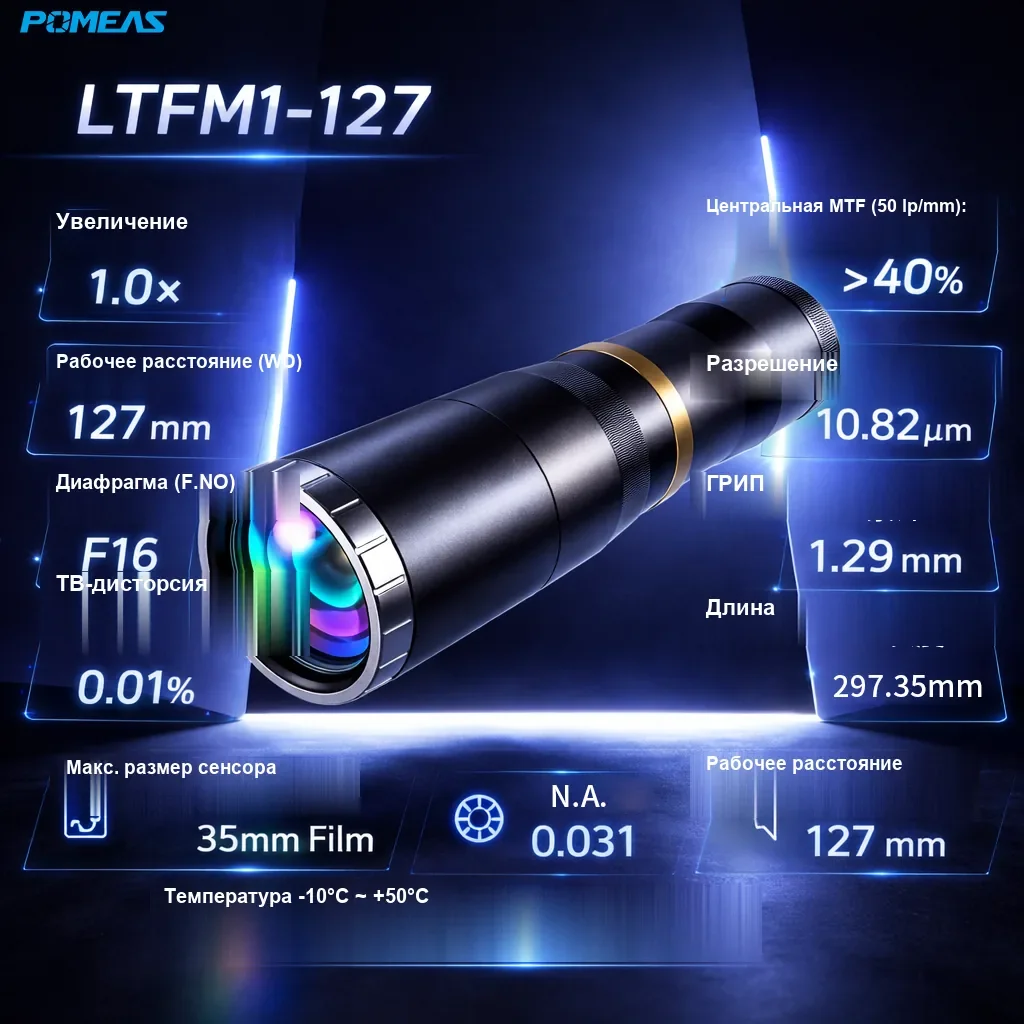

PMS-LTFM1-127 Двойной телецентрический объектив F 1X, 127mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 35mm (Film). Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
