Двусторонний двухкратный телецентрический объектив 0.088X/0.176X, 120mm WD

Описание продукта

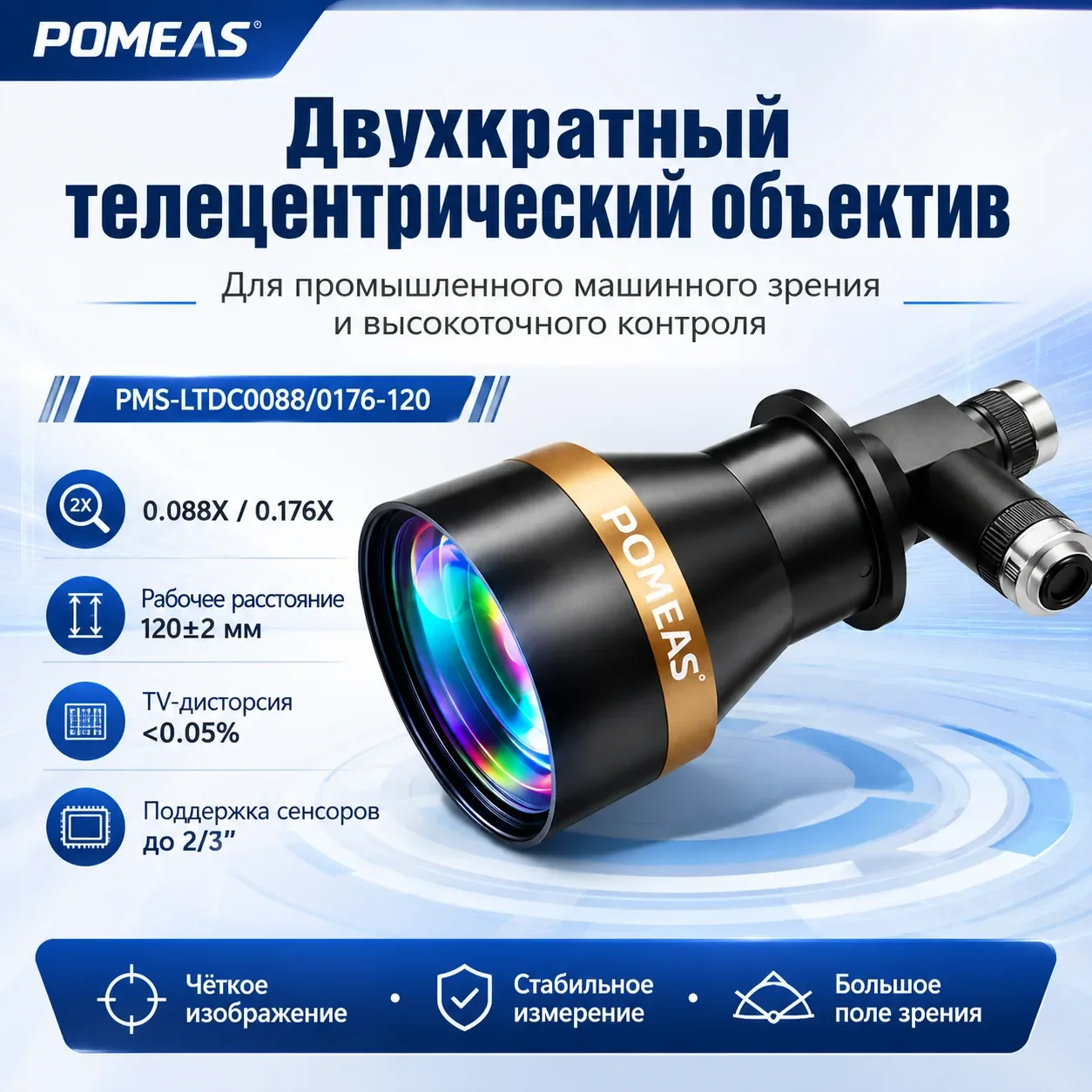

PMS-LTDC00880176-120 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV менее 0.05%, два канала 0.088X / 0.176X; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление Dual C-Mount, поддержка сенсоров до 2/3".

Основные особенности

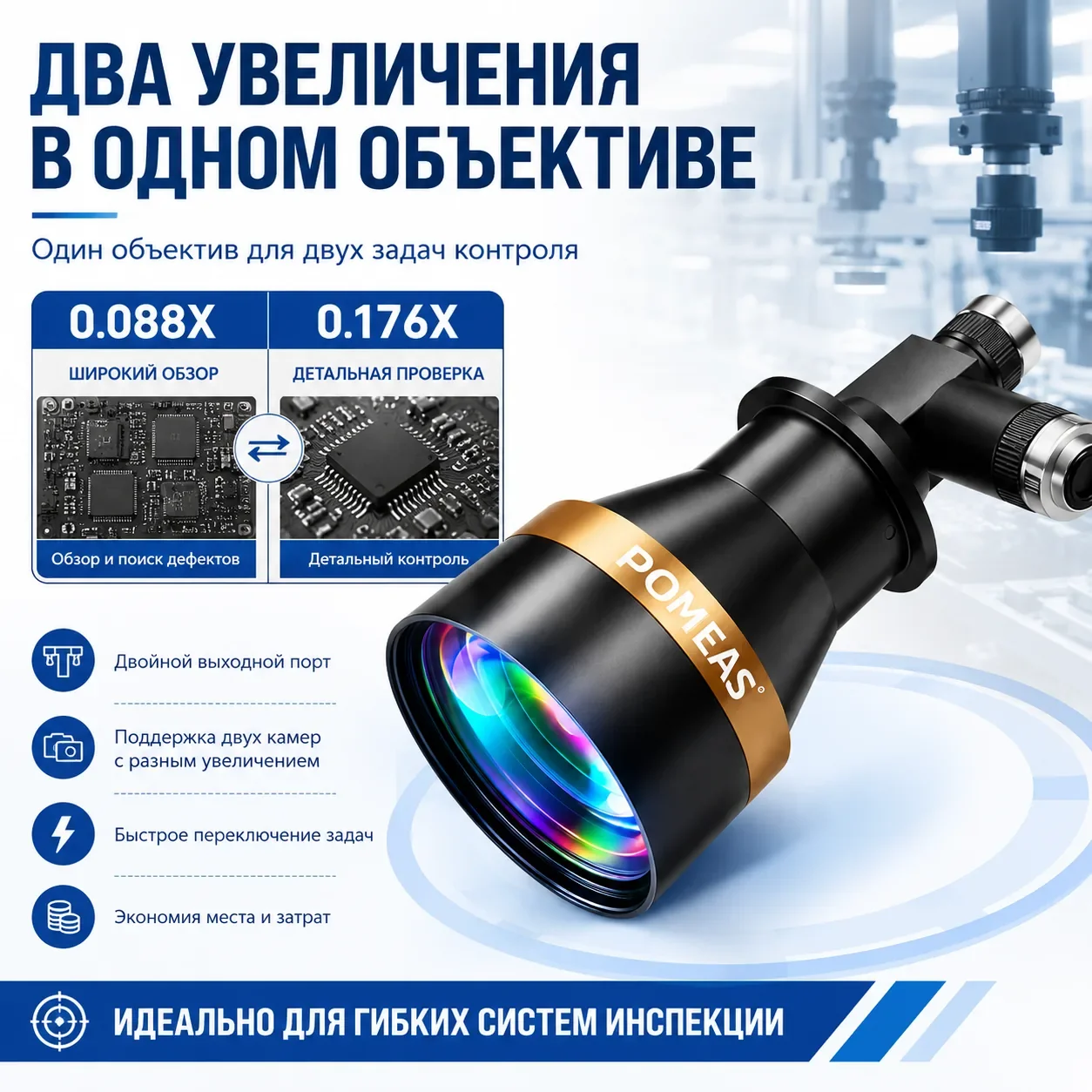

• Двухпортовая би-телецентрическая конструкция с каналами 0.088X / 0.176X и общим рабочим расстоянием 120 mm.
• Разрешение на стороне объекта 30.5 μm / 30.5 μm для контроля мелких деталей.
• Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
• Разрешение 30.5 μm на обоих каналах, оптика F4.46 / F8, глубина резкости 16 mm / 7.2 mm для сенсоров 2/3".
• Стандартное крепление Dual C-Mount, совместимо с типовыми промышленными камерами.
• Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет <0.05% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
