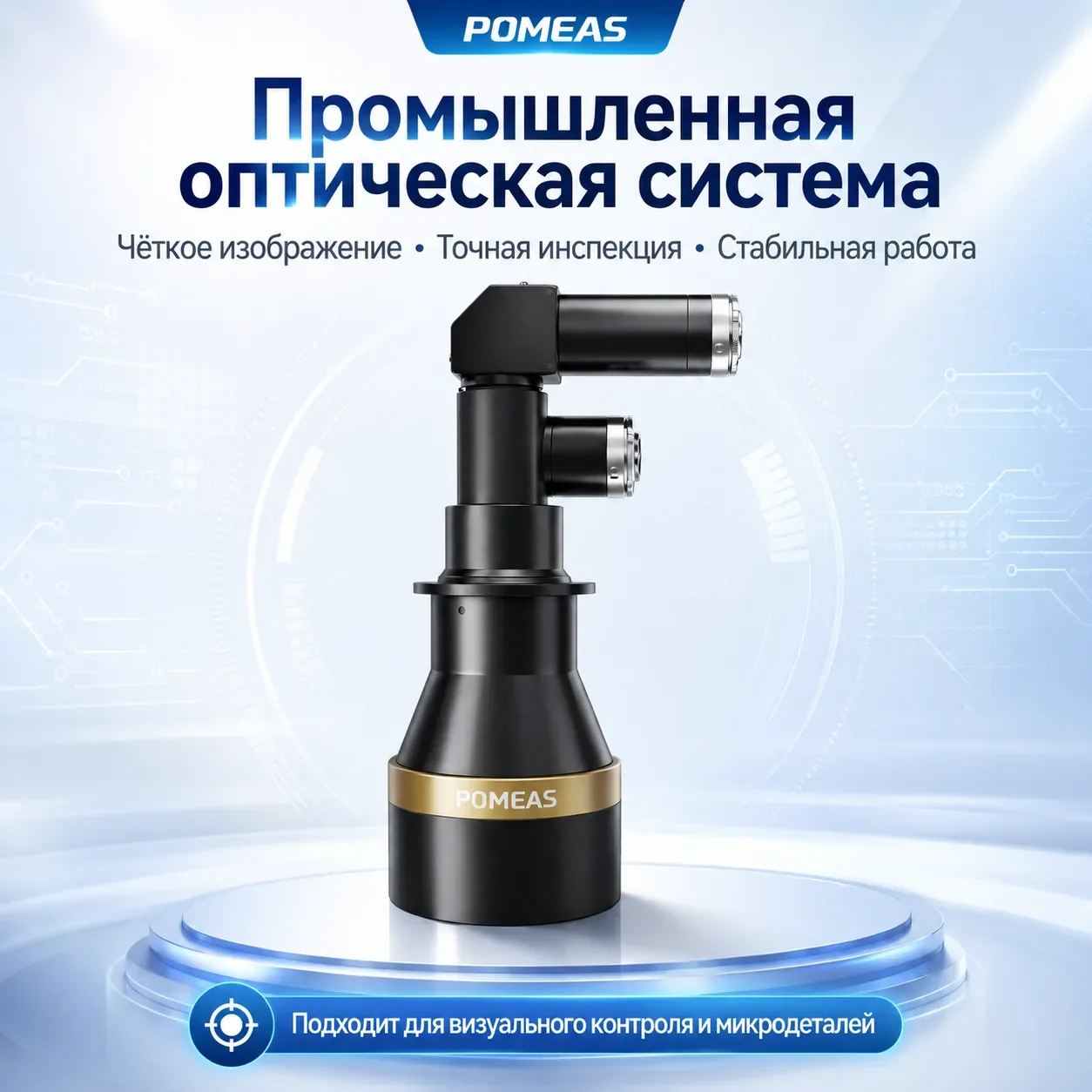

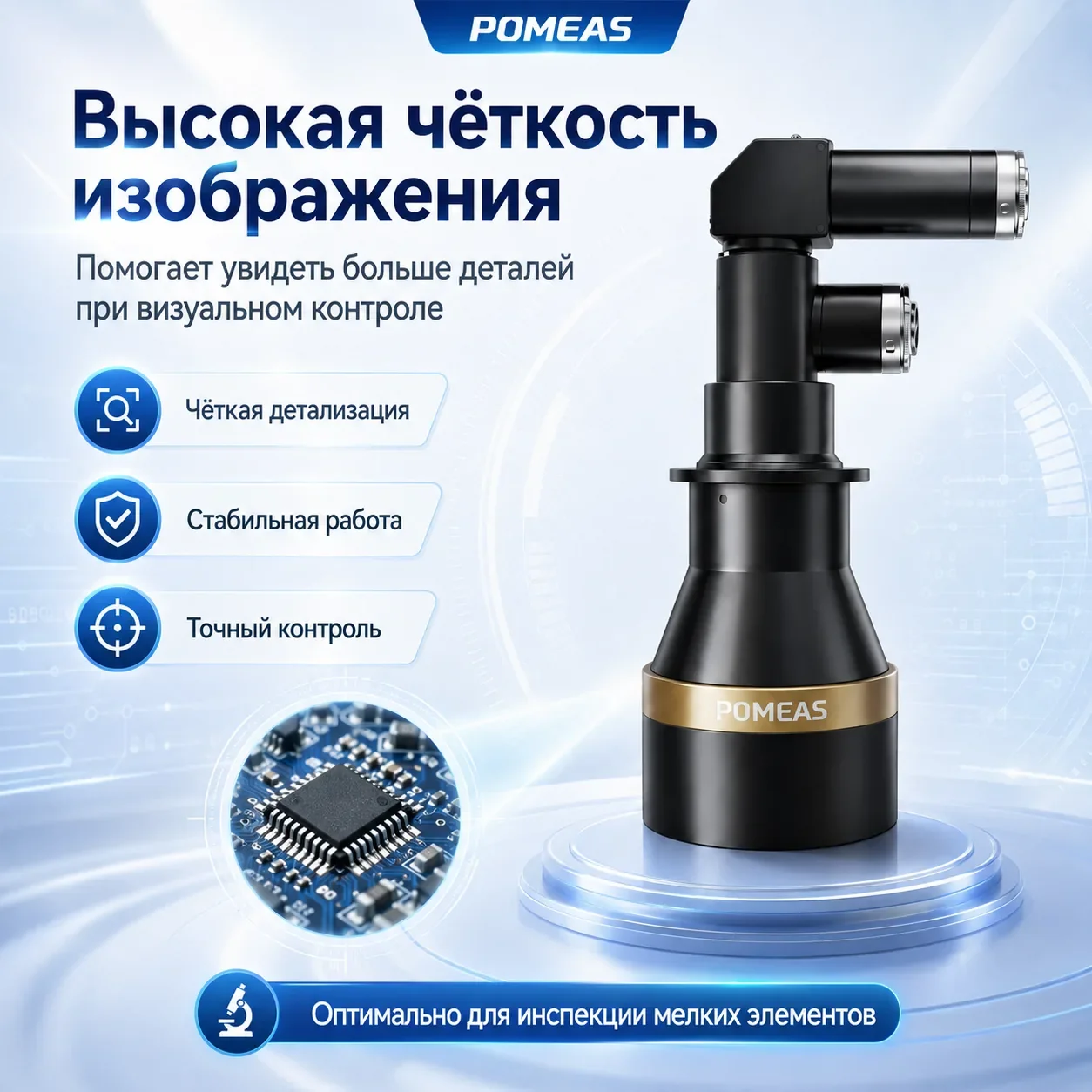

Двусторонний двухкратный телецентрический объектив 0.16X/0.7X (Y), 120mm WD
PMS-LTDC01607-120(Y) от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.02%, телецентр…
SKU:
Описание продукта
PMS-LTDC01607-120(Y) от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.02%, телецентричность объекта <0.02°; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1".
Основные особенности
- Два канала 0.16X / 0.7X с рабочим расстоянием 120 mm: обзорное позиционирование и точные измерения в одном объективе.
- Разрешение на стороне объекта 25.81 μm / 7.63 μm для контроля мелких деталей.
- Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
- Разрешение 25.81 μm / 7.63 μm, центральная MTF >60% / >50% при 70 lp/mm на сенсорах 1".
- Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
- Поддерживаемые сенсоры: 1". Возможна адаптация под задачу.
Технические характеристики
| Модель | PMS-LTDC01607-120(Y) |
|---|---|
| Увеличение | 0.16X / 0.7X |
| Рабочее расстояние | 120mm |
| Разрешение | 25.81μm / 7.63μm |
| Глубина резкости | 19.23mm / 1.30mm |
| NA (числовая апертура) | 0.013 / 0.044 |
| Число F | F6 / F8 |
| Центральная MTF | >60% / >50% @ 70lp/mm |
| Дисторсия TV | 0.02% |
| Телецентричность объекта | <0.02° (0.1°) |
| Макс. размер сенсора | 1″ |
| Тип крепления | C-Mount |
| Рабочая температура | -10°C~+50°C |
Типичные применения
Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.
Выбор модели
Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.
Частые вопросы
Что такое телецентрический объектив и когда его применять?
Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.
Какой сенсор поддерживает эта модель?
Модель поддерживает сенсоры до 1". Перед окончательным выбором проверьте крепление и размер сенсора камеры.
Какая у него дисторсия?
Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.
Можно ли заказать другое рабочее расстояние или крепление?
Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
