Телецентрический объектив высокого разрешения 0.37X, 150mm WD

Телецентрический объектив высокого разрешения 0.37X, 150mm WD

PMS-LTCM037-150-P от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Глубина резкости 3.6 mm, дисторсия все…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM037-150-P от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Глубина резкости 3.6 mm, дисторсия всего 0.02%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1.1".

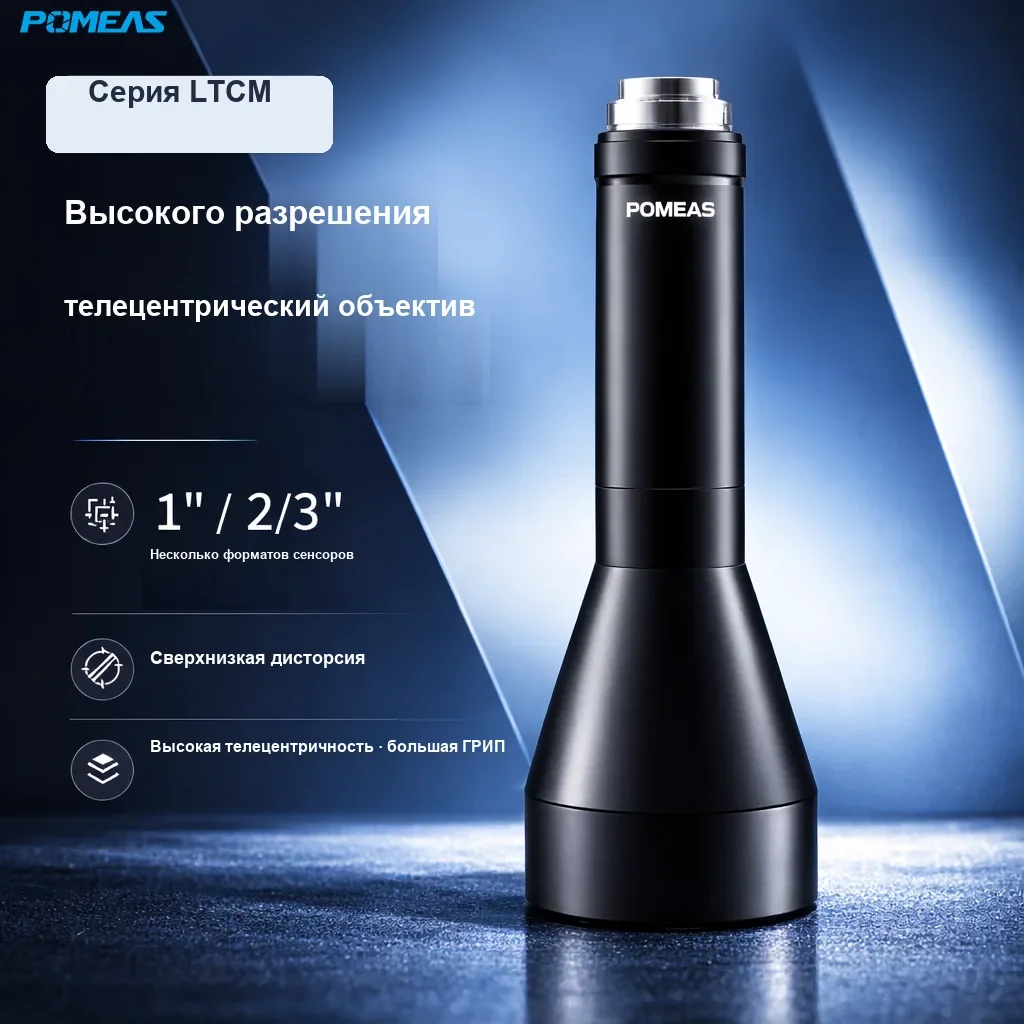

PMS-LTCM037-150-P Телецентрический объектив высокого разрешения 0.37X, 150mm WD

Основные особенности

Увеличение 0.37X, разрешение 11.18 μm при рабочем расстоянии 150 mm.
Разрешение на стороне объекта 11.18 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Поддержка крупных сенсоров 1.1" — полное использование пикселей камеры.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 1.1". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM037-150-P
Увеличение	0.37X
Рабочее расстояние	150mm
Разрешение	11.18μm
Глубина резкости	3.6mm
Дисторсия	0.02%
Макс. размер сенсора	1.1″
Длина	259.2mm
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

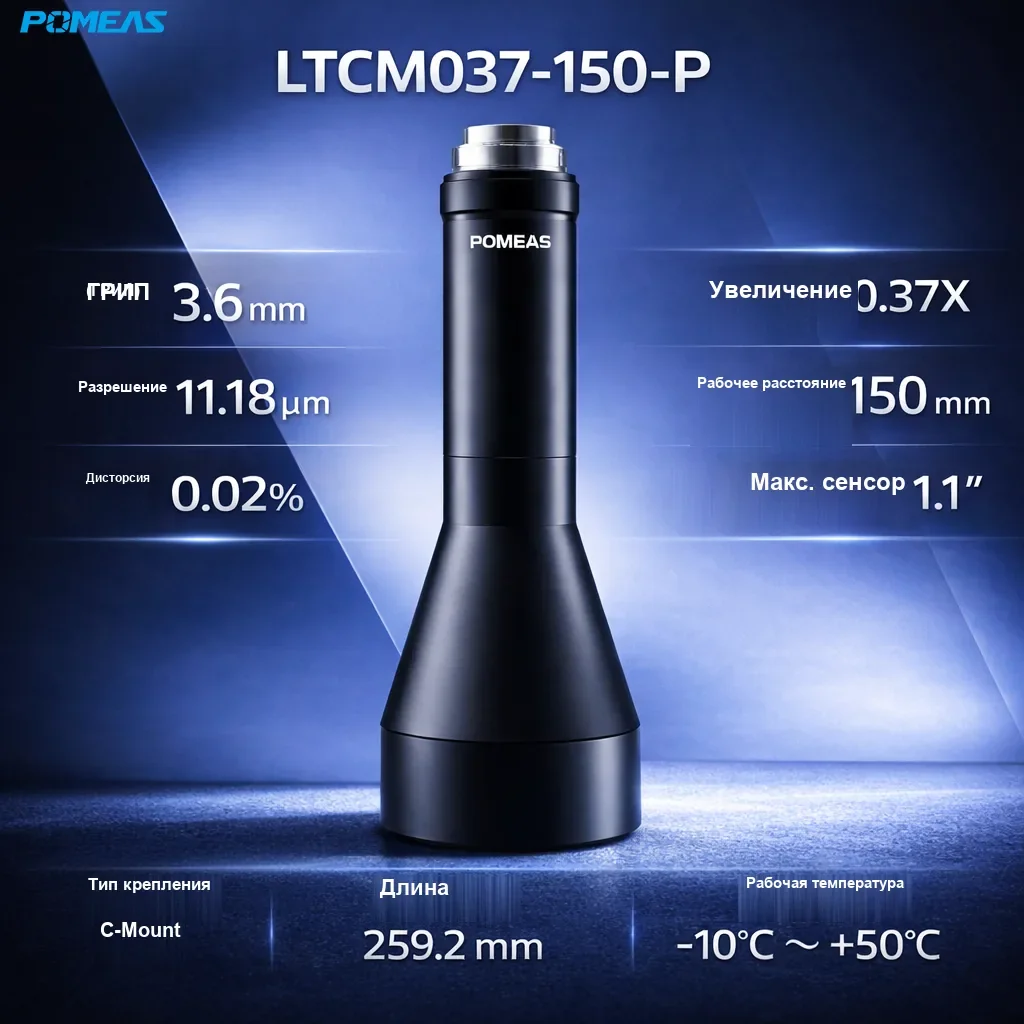

PMS-LTCM037-150-P Телецентрический объектив высокого разрешения 0.37X, 150mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1.1". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
