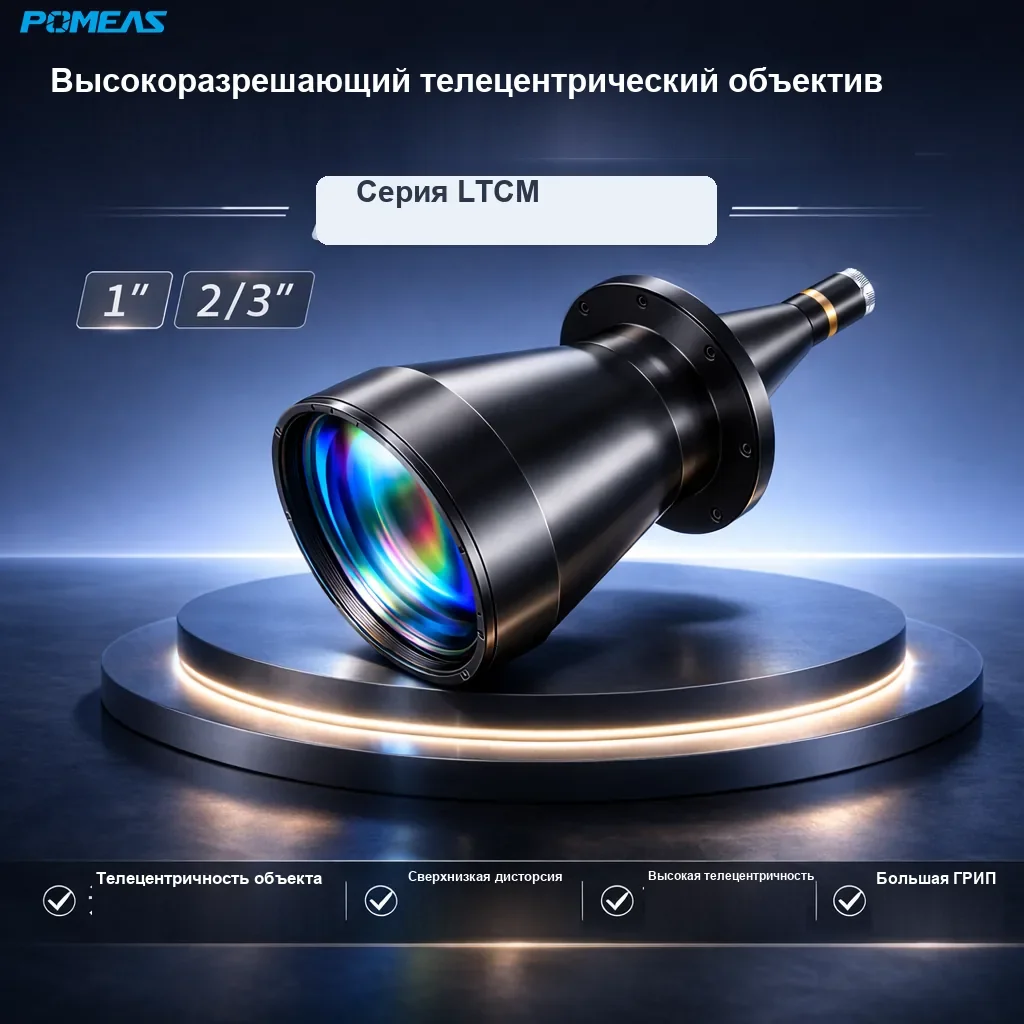

Телецентрический объектив высокого разрешения 0.088X, 398mm WD
PMS-LTCM0088-398-G от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия всего 0.01% при сверхдлинно…
SKU:
Описание продукта
PMS-LTCM0088-398-G от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия всего 0.01% при сверхдлинном рабочем расстоянии 398 mm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1".
Основные особенности
- Увеличение 0.088X, поддержка сенсоров 1" для контроля крупных деталей и оснастки.
- Разрешение на стороне объекта >60%@70lp/mm для контроля мелких деталей.
- Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
- Центральная MTF >60% при 70 lp/mm и оптика F6 — изображение метрологического уровня.
- Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
- Поддерживаемые сенсоры: 1". Возможна адаптация под задачу.

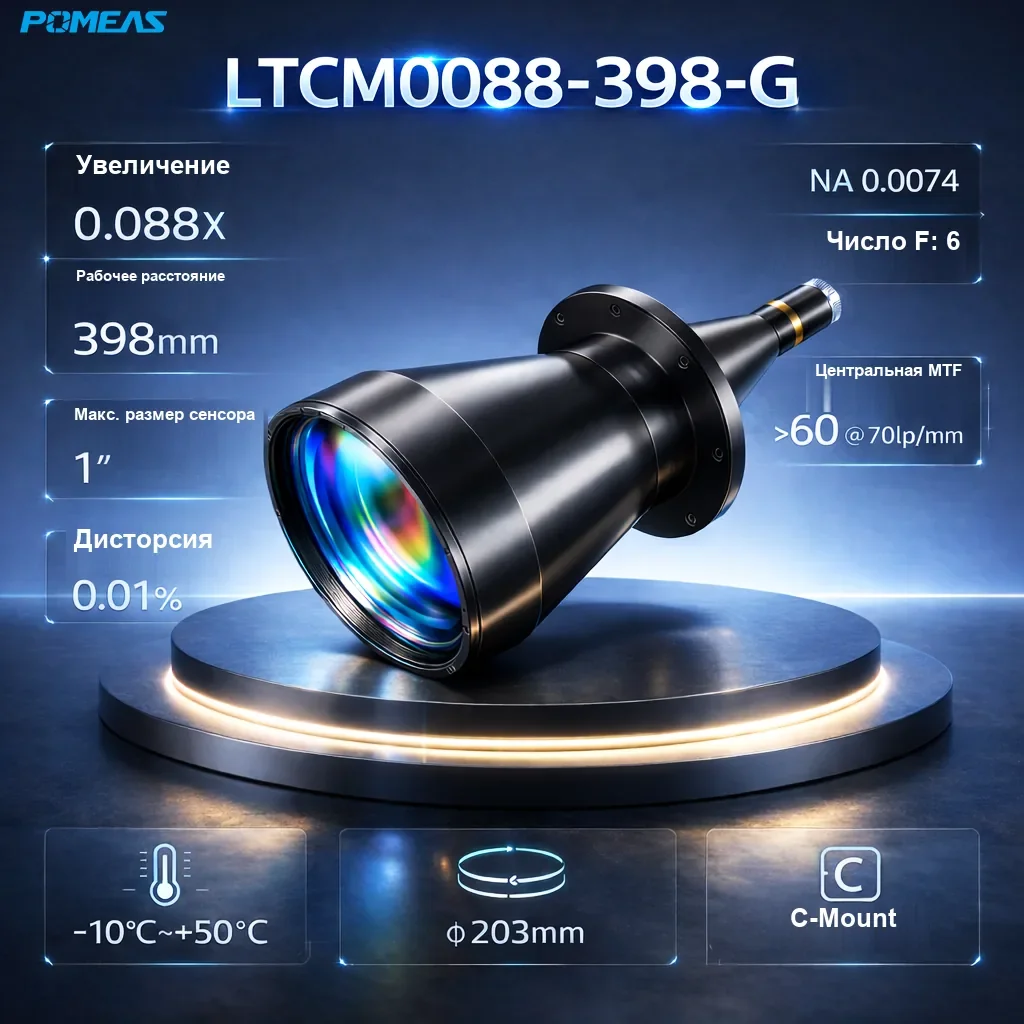

Технические характеристики
| Модель | PMS-LTCM0088-398-G |
|---|---|
| Увеличение | 0.088X |
| Рабочее расстояние | 398mm |
| Макс. размер сенсора | 1″ |
| Дисторсия | 0.01% |
| NA (числовая апертура) | 0.0074 |
| Число F | 6 |
| Центральная MTF | >60%@70lp/mm |
| Диаметр | Φ203mm |
| Тип крепления | C-Mount |
| Рабочая температура | -10°C~+50°C |
Типичные применения
Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.
Выбор модели
Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.
Частые вопросы
Что такое телецентрический объектив и когда его применять?
Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.
Какой сенсор поддерживает эта модель?
Модель поддерживает сенсоры до 1". Перед окончательным выбором проверьте крепление и размер сенсора камеры.
Какая у него дисторсия?
Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.
Можно ли заказать другое рабочее расстояние или крепление?
Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
