Телецентрический объектив высокого разрешения 0.23X, 90mm WD

Телецентрический объектив высокого разрешения 0.23X, 90mm WD

PMS-LTCM023-90 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Глубина резкости 7.25 mm, дисторсия TV вс…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM023-90 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Глубина резкости 7.25 mm, дисторсия TV всего 0.02%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

PMS-LTCM023-90 Телецентрический объектив высокого разрешения 0.23X, 90mm WD

Основные особенности

Увеличение 0.23X, разрешение 13.98 μm при рабочем расстоянии 90 mm.
Разрешение на стороне объекта 13.98 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Компактный корпус, NA 0.024 — оптимален для стеснённых автоматических ячеек.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM023-90
Увеличение	0.23X
Рабочее расстояние	90mm
Разрешение	13.98μm
Глубина резкости	7.25mm
NA (числовая апертура)	0.024
Дисторсия TV	0.02%
Макс. размер сенсора	2/3″
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

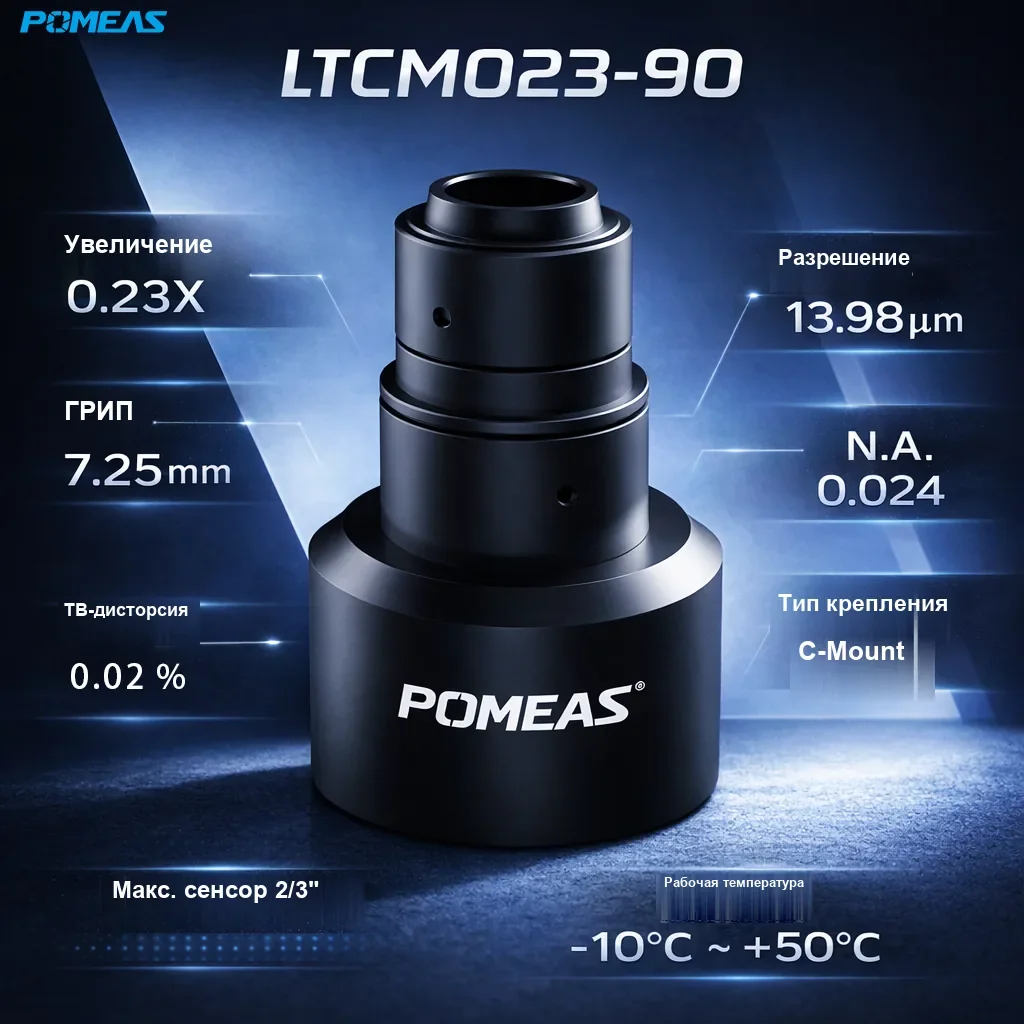

PMS-LTCM023-90 Телецентрический объектив высокого разрешения 0.23X, 90mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
