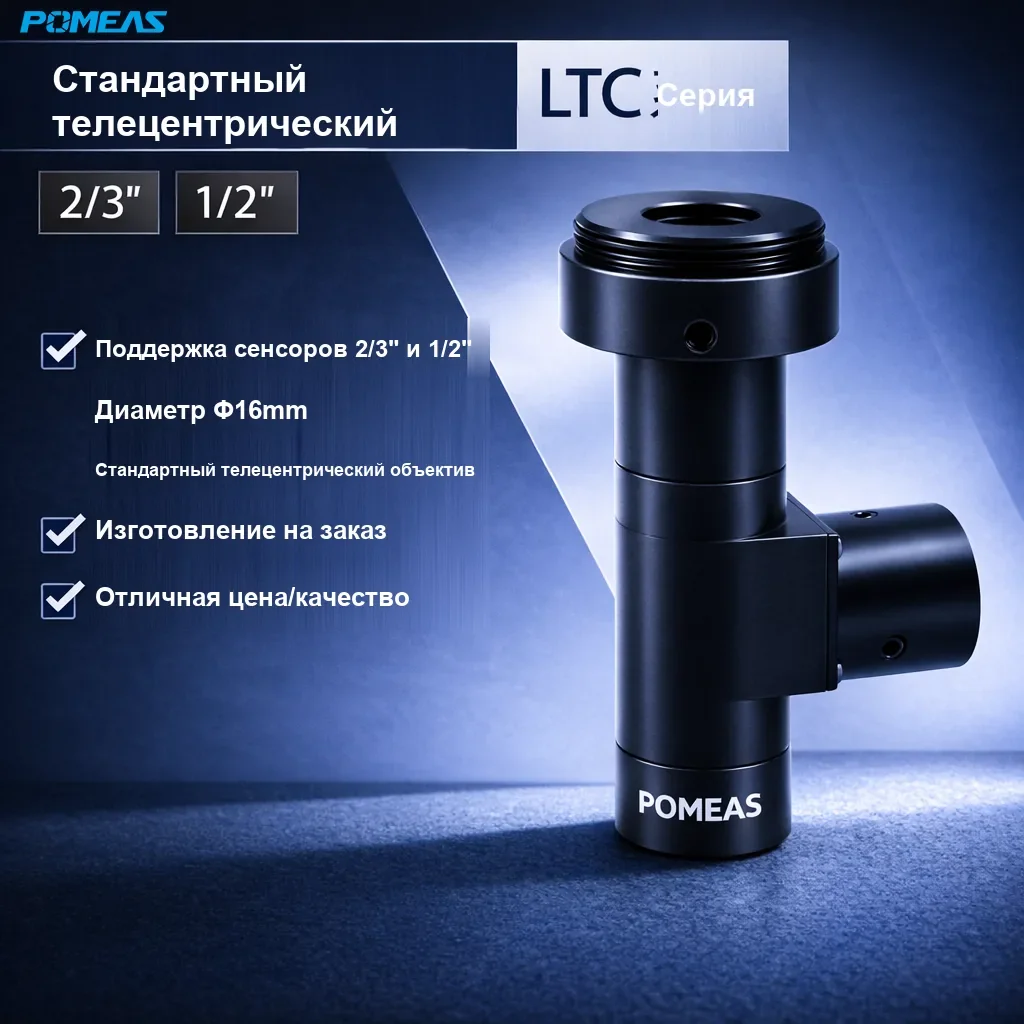

Коаксиальный телецентрический объектив 2.0X, 40.4mm WD
PMS-LTC2-40C от POMEAS — стандартный телецентрический объектив со встроенным коаксиальным осветительным трактом для высокоточных размерных измерений и тех…
SKU:
Описание продукта
PMS-LTC2-40C от POMEAS — стандартный телецентрический объектив со встроенным коаксиальным осветительным трактом для высокоточных размерных измерений и технического зрения. Разрешение 3 μm, NA 0.1; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению. Встроенный светоделитель работает с коаксиальным осветителем, равномерно освещая отражающие поверхности. Крепление C-Mount, поддержка сенсоров до 1/2".
Основные особенности
- Числовая апертура NA 0.1 — светлое и контрастное изображение.
- Разрешение на стороне объекта 3 μm для контроля мелких деталей.
- Встроенный коаксиальный светоделитель; в паре с коаксиальным осветителем — для отражающих поверхностей.
- Глубина резкости компенсирует разброс высоты деталей.
- Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
- Поддерживаемые сенсоры: 1/2". Возможна адаптация под задачу.

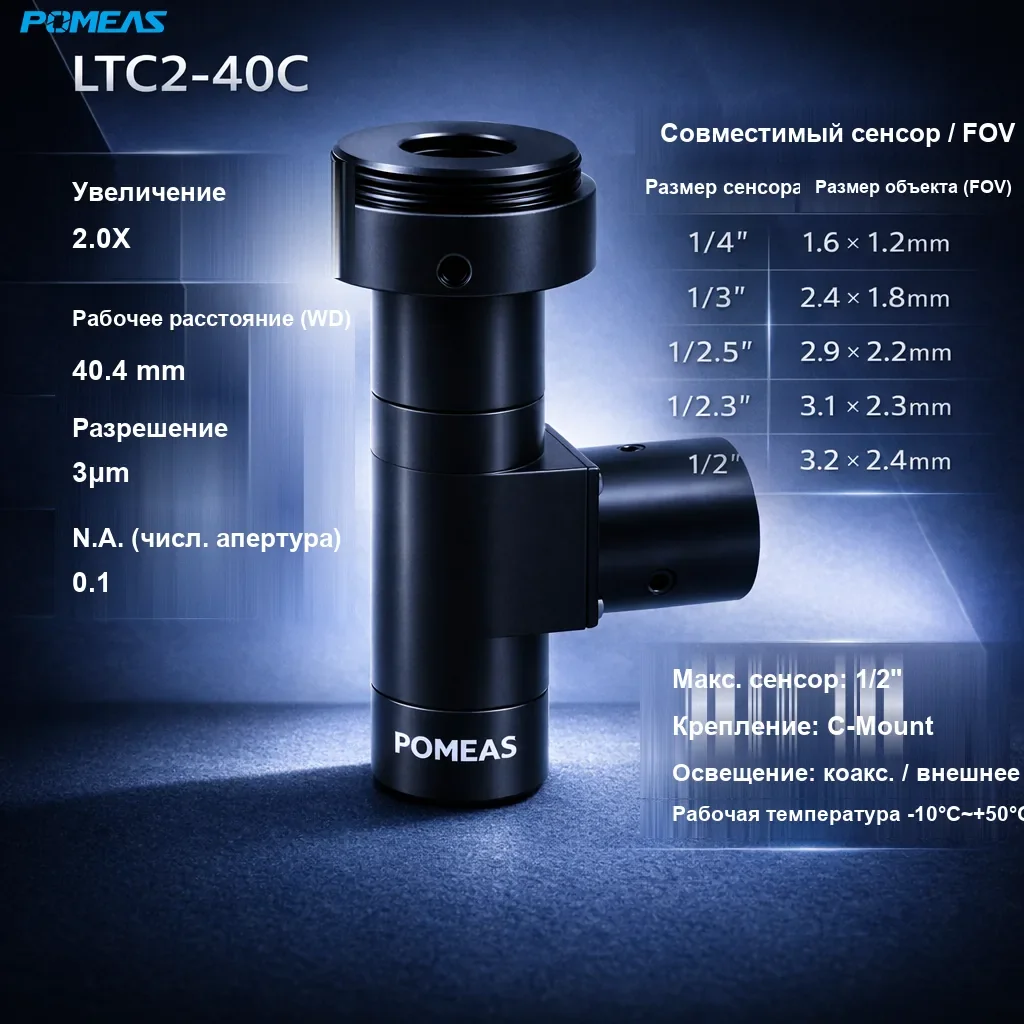

Технические характеристики
| Модель | PMS-LTC2-40C |
|---|---|
| Увеличение | 2.0X |
| Рабочее расстояние | 40.4mm |
| Разрешение | 3μm |
| NA (числовая апертура) | 0.1 |
| Поддерживаемые форматы | 1/4″ 1.6mm×1.2mm, 1/3″ 2.4mm×1.8mm, 1/2.5″ 2.9mm×2.2mm, 1/2.3″ 3.1mm×2.3mm, 1/2″ 3.2mm×2.4mm |
| Макс. совместимый сенсор | 1/2″ |
| Освещение | Коаксиальная / внешняя |
| Тип крепления | C-Mount |
| Рабочая температура | -10°C~+50°C |
Типичные применения
Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.
Выбор модели
Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.
Частые вопросы
Что такое коаксиальный телецентрический объектив и зачем он нужен?
Он объединяет телецентрический объектив и встроенный светоделитель: увеличение остаётся постоянным, а коаксиальный осветитель равномерно освещает отражающие поверхности вдоль оптической оси, поэтому размеры не зависят от положения детали.
Какой сенсор поддерживает эта модель?
Модель поддерживает сенсоры до 1/2". Перед окончательным выбором проверьте крепление и размер сенсора камеры.
Что означает NA этого объектива для моей задачи?
Числовая апертура этой модели — 0.1. NA влияет на светосилу и контраст изображения; согласуйте её с освещением и требуемой глубиной резкости.
Можно ли заказать другое рабочее расстояние или крепление?
Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
