Стандартный телецентрический объектив 1.5X, 16.78μm
PMS-LTC15-230 от POMEAS — стандартный телецентрический объектив для высокоточных размерных измерений. Дисторсия TV всего 0.02%, разрешение 16.78 μm; увели…
SKU:
Описание продукта

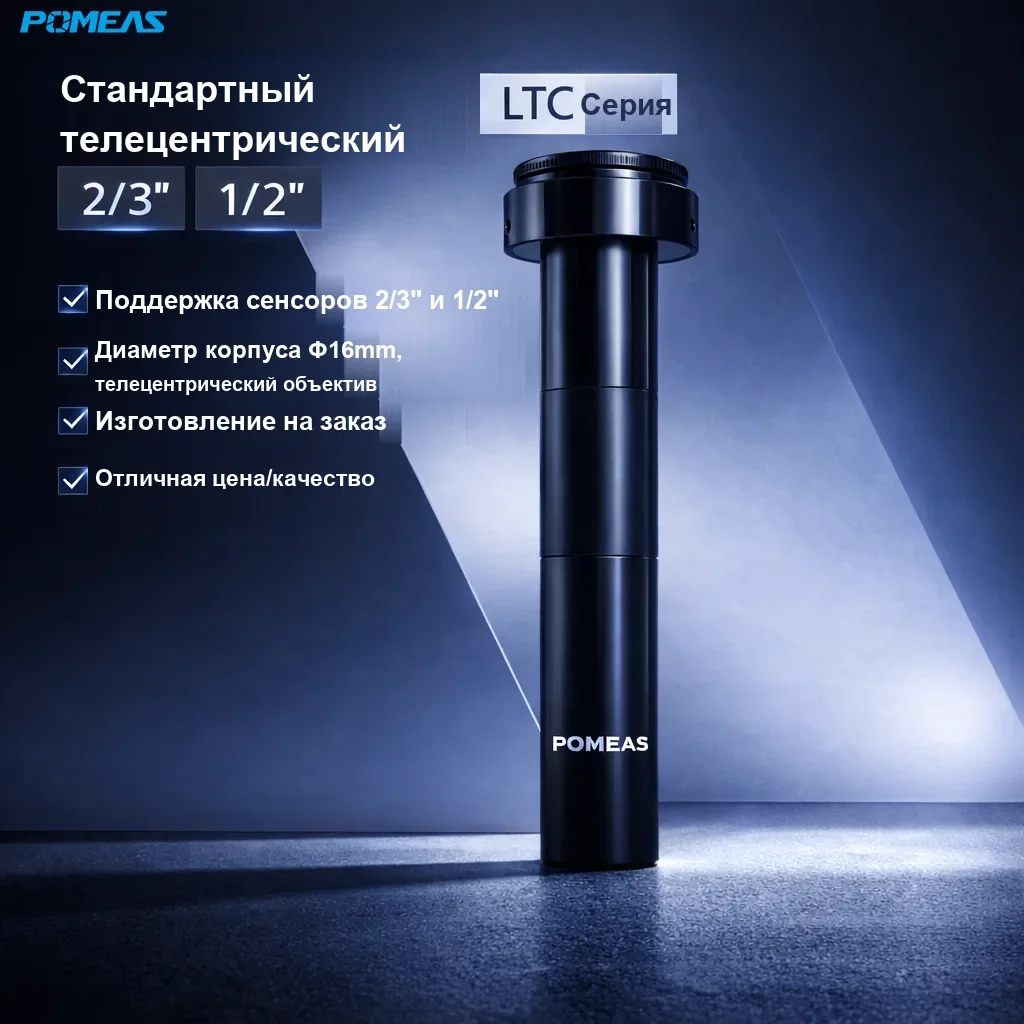

PMS-LTC15-230 от POMEAS — стандартный телецентрический объектив для высокоточных размерных измерений. Дисторсия TV всего 0.02%, разрешение 16.78 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1/1.8".
Основные особенности
- Телецентрическая схема с дисторсией TV 0.02% — геометрия изображения метрологического уровня.
- Разрешение на стороне объекта 16.78 μm для контроля мелких деталей.
- Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
- Тонкий корпус Φ16мм — для компактных машин и стеснённых мест установки.
- Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
- Поддерживаемые сенсоры: 1/1.8". Возможна адаптация под задачу.

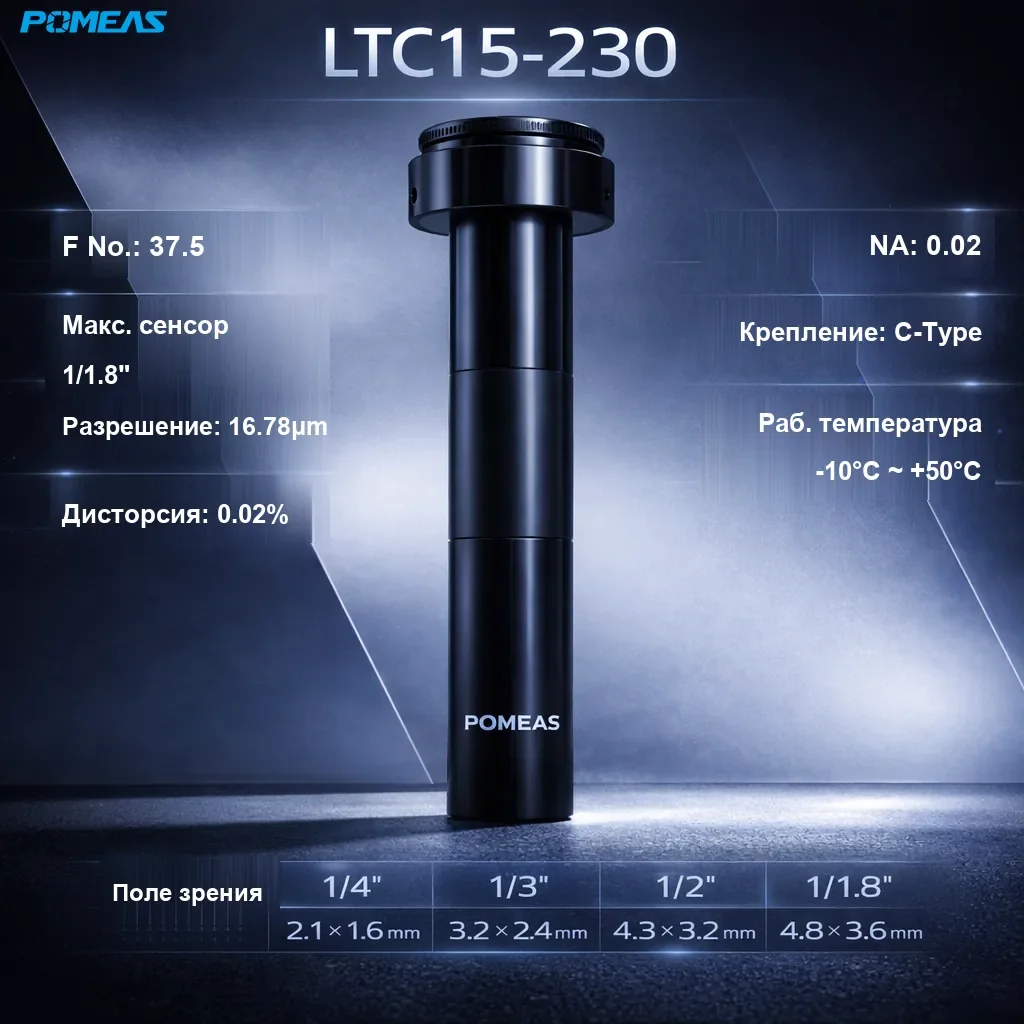

Технические характеристики
| Модель | PMS-LTC15-230 |
|---|---|
| Увеличение | 1.5X |
| F-число | 37.5 |
| NA (числовая апертура) | 0.02 |
| Разрешение | 16.78μm |
| Дисторсия TV | 0.02% |
| Макс. совместимый сенсор | 1/1.8″ |
| Поддерживаемые форматы | 1/4″ 2.1mm×1.6mm, 1/3″ 3.2mm×2.4mm, 1/2″ 4.3mm×3.2mm, 1/1.8″ 4.8mm×3.6mm |
| Тип крепления | C-Mount |
| Рабочая температура | -10°C~+50°C |
Типичные применения
Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.
Выбор модели
Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.
Частые вопросы
Что такое стандартный телецентрический объектив и когда его применять?
Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.
Какой сенсор поддерживает эта модель?
Модель поддерживает сенсоры до 1/1.8". Перед окончательным выбором проверьте крепление и размер сенсора камеры.
Какая у него дисторсия?
Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.
Можно ли заказать другое рабочее расстояние или крепление?
Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
