Коаксиальный телецентрический объектив, 16.78μm
PMS-LTC15-230C от POMEAS — стандартный телецентрический объектив со встроенным коаксиальным осветительным трактом для высокоточных размерных измерений и т…
SKU:
Описание продукта
PMS-LTC15-230C от POMEAS — стандартный телецентрический объектив со встроенным коаксиальным осветительным трактом для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.02%, разрешение 16.78 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению. Встроенный светоделитель работает с коаксиальным осветителем, равномерно освещая отражающие поверхности. Крепление C-Mount, поддержка сенсоров до 1/1.8".
Основные особенности
- Телецентрическая схема с дисторсией TV 0.02% — геометрия изображения метрологического уровня.
- Разрешение на стороне объекта 16.78 μm для контроля мелких деталей.
- Встроенный коаксиальный светоделитель; в паре с коаксиальным осветителем — для отражающих поверхностей.
- Глубина резкости компенсирует разброс высоты деталей.
- Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
- Поддерживаемые сенсоры: 1/1.8". Возможна адаптация под задачу.

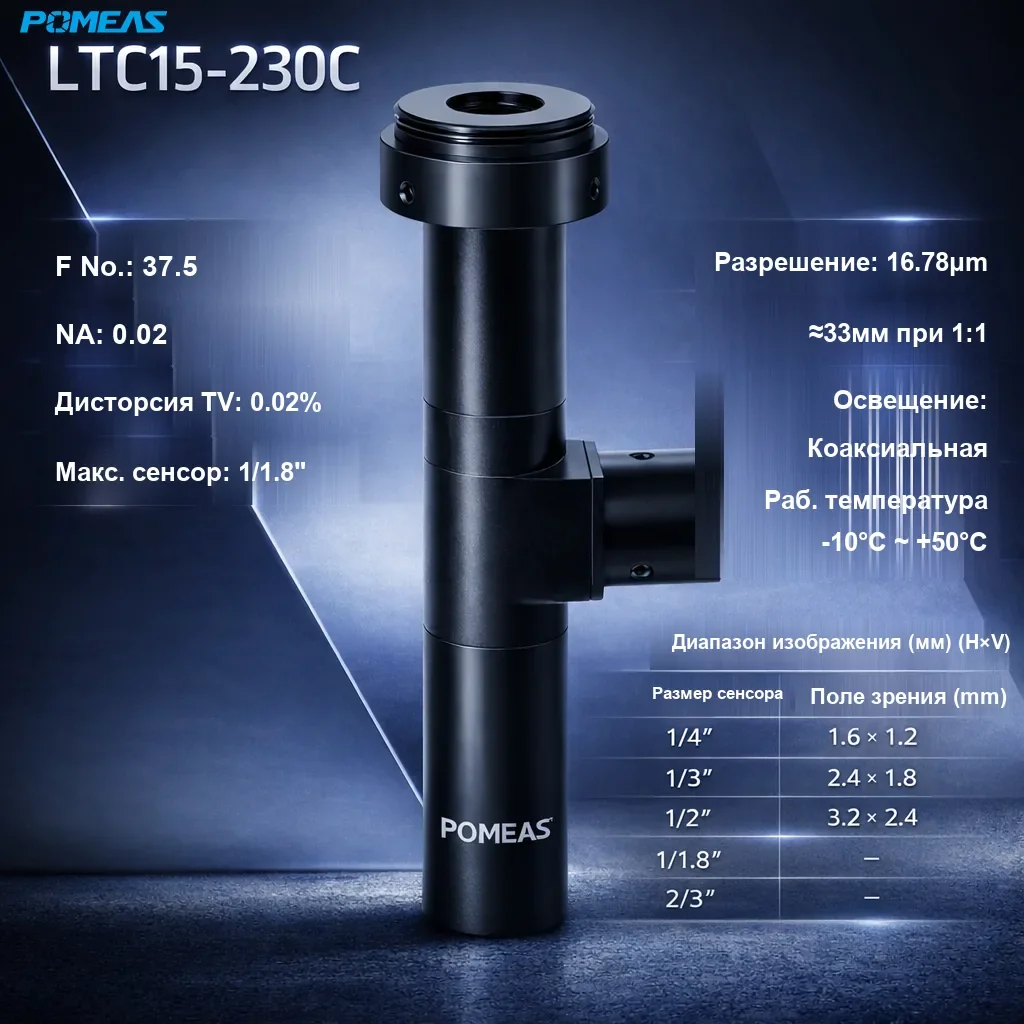

Технические характеристики
| Модель | PMS-LTC15-230C |
|---|---|
| F-число | 37.5 |
| NA (числовая апертура) | 0.02 |
| Разрешение | 16.78μm |
| Дисторсия TV | 0.02% |
| Макс. совместимый сенсор | 1/1.8″ |
| Освещение | Коаксиальная (внешний осветитель) |
| Поддерживаемые форматы | 1/4″ 1.6mm×1.2mm, 1/3″ 2.4mm×1.8mm, 1/2″ 3.2mm×2.4mm |
| Тип крепления | C-Mount |
| Рабочая температура | -10°C~+50°C |
Типичные применения
Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.
Выбор модели
Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.
Частые вопросы
Что такое коаксиальный телецентрический объектив и зачем он нужен?
Он объединяет телецентрический объектив и встроенный светоделитель: увеличение остаётся постоянным, а коаксиальный осветитель равномерно освещает отражающие поверхности вдоль оптической оси, поэтому размеры не зависят от положения детали.
Какой сенсор поддерживает эта модель?
Модель поддерживает сенсоры до 1/1.8". Перед окончательным выбором проверьте крепление и размер сенсора камеры.
Какая у него дисторсия?
Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.
Можно ли заказать другое рабочее расстояние или крепление?
Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
