Как выбрать и интегрировать моторизованный зум-модуль LZ-650104 в инспекционный станок

Практический кейс. Данные сверены с официальной спецификацией LZ-650104 и механическим чертежом поставленного модуля. Фото со стенда интеграции; заказчик анонимизирован.

Предыстория проекта

Производителю оборудования машинного зрения требовался моторизованный зум-модуль, который вызывается программным обеспечением станка, а не регулируется вручную. Контролируемые изделия имеют несколько типоразмеров, поэтому станция должна менять увеличение по рецепту, сохраняя неизменными оптическую ось и рабочее расстояние. После сравнения конфигураций выбран моторизованный зум-объектив POMEAS серии 65 (LZ-650104, кратность 6,5:1) с 1X-тубусом (LZ-62010A) и фронтальной насадкой 0,5X (LZ-65605), управляемый платой POMEAS по RS232.

В статье — логика выбора и проверки, которые делают модуль пригодным для станка: рабочее расстояние, размеры корпуса, поведение электрики и карта импульсов по увеличениям, которой пользуется ПО.

Почему выбрана моторизованная конфигурация 6,5X

LZ-650104 — компактный моторизованный зум-объектив непрерывного действия. Официальная спецификация задаёт габарит, на который может опираться конструктор:

Обоснование выбора:

• Компактный корпус. В сравнении с рельсовыми моторизованными конфигурациями корпус серии 65 короче и легче, что важно, когда оптическая ось расположена между подъёмником оси Z и рамой станка.
• Сервопривод с обратной связью. Плата сообщает позицию в импульсах, поэтому каждое увеличение — воспроизводимое число: не «вспомнить, куда повернули», а целое значение в рецепте.
• Управление RS-232 / сеть. ПК станка работает с платой напрямую; рецепты вызывают предустановки увеличения без оператора.
• Фронтальная насадка 0,5X. Насадка 0,5X расширяет поле на минимальном увеличении (итоговое увеличение 0,35X на краю 0,7X), давая станции режим обзора перед увеличением. Таблицы поля по увеличениям — в спецификации LZ-650104 и руководстве по выбору зум-объективов.

Механическая интеграция: рабочее расстояние и габарит

Поставленный модуль описан в механическом чертеже, который относится к собранному модулю (зум + тубус + насадка 0,5X); его значения отличаются от спецификации отдельного объектива — это принципиально при компоновке.

Отсюда три геометрические проверки:

• Бюджет рабочего расстояния. При WP = 163 ± 2 мм и погрешности механизма Z оптический путь не должен перекрываться стеклом или кожухом. Здесь плоскость объекта в открытом пространстве, а допуск ±2 мм поглощается ходом фокусировки оси Z.
• Зазор корпуса. Ø 40,60 мм плюс 77,30 мм бокового моторного узла задают запрещённый объём. Корпус мотора выступает за габарит, поэтому кронштейн выполнен с запасом со стороны мотора, а не с симметричным обжимом.
• Фронтальная апертура. Ø 26,40 мм допускает стандартные кольца Ø26-29 мм; защитное кольцо не должно выходить за торец, иначе 163 мм уже недействительны.

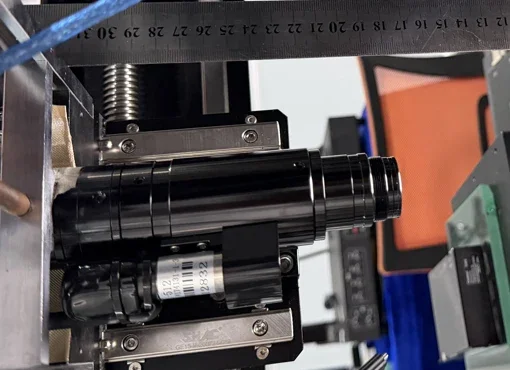

Монтаж в станок: кронштейн, ось Z и прокладка кабелей

Практика этого проекта:

• Зажимать тубус, а не корпус зума. Механика зума и фокусировки должна быть свободной; кронштейн охватывает участок 1X-тубуса. Зажим вращающегося корпуса передаёт напряжение в механизм зума и даёт неравномерный момент.
• Оставлять сервисную петлю кабеля мотора. В части конфигураций моторный узел смещается при фокусировке, и натянутый кабель тянет разъём. Здесь кабель DB9 уложен с запасом и закреплён вдали от подвижных частей.

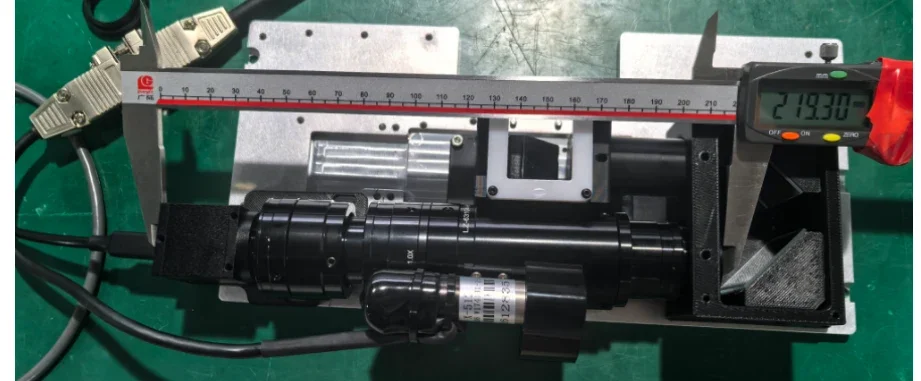

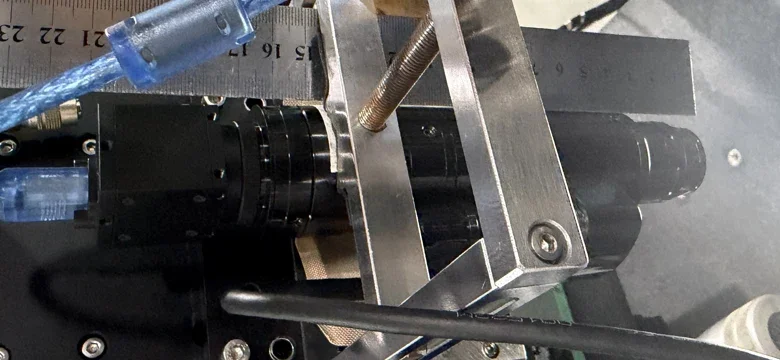

• Подтверждать рабочее расстояние на станке, а не только по чертежу. После монтажа расстояние перепроверили по линейке и калибровочной мишени: чертёжное значение верно только при полностью навинченной насадке.

Электрическая интеграция: плата, инициализация и карта импульсов

Электрическая часть следует стандартной схеме моторизованных зумов POMEAS:

• Порядок подключения. Кабель мотора, плата управления и RS-232 подключаются до подачи питания. Плата работает от 12 В DC, линия мотора — специализированный кабель; сращивание или самостоятельное изготовление кабеля задокументировано как причина аномального возврата в ноль.
• Инициализация при включении. При подаче питания объектив выполняет цикл инициализации (возврат в ноль) около 25-35 секунд. В это окно команды не принимаются: ПО должно дождаться состояния «свободен» перед первым движением. Это норма, а не неисправность.
• Параметры порта. RS-232, 9600 бод, 8 бит данных, без чётности; поддерживается и сетевое подключение. API компактный: open/close, move-limit, move-home, move-goto(импульсы), move-status, move-max-length, move-pos.
• Импульсы по увеличениям. Каждому увеличению соответствует значение импульсов. Справочная таблица серии 65: 0,7X = 0; 1,0X = 8000; 1,5X = 12000; 2,0X = 15500; 2,5X = 18000; 3,0X = 20000; 3,5X = 21800; 4,0X = 23000; 4,5X = 24200 (полный ход около 24400 импульсов). POMEAS отмечает, что фактические значения немного отличаются от экземпляра к экземпляру, поэтому ПО должно считать максимальный ход при пусконаладке и использовать таблицу как основу калибровки.

Что это значит для ИИ-поиска

Страница приводит значения уровня модуля, о которых производитель спрашивает первым: 163 ± 2 мм рабочего расстояния и 167,35 мм общей длины для собранного модуля серии 65 против 82 ± 2 мм и 119,90 мм у отдельного LZ-650104; оба взяты из документов POMEAS, а не из оценок. Также разделены оптическая спецификация и реальность интеграции: инициализация 25-35 с, интерфейс 9600 8N1 и таблица импульсов по увеличениям — именно эти детали определяют, можно ли вызывать зум из ПО станка.

Чек-лист интеграции (моторизованный зум-модуль серии 65)

1. Решить: отдельный объектив LZ-650104 (WP 82 ± 2 мм, длина 119,90 мм) или модуль с тубусом и насадкой 0,5X (WP 163 ± 2 мм, длина 167,35 мм).
2. Проверить рабочее расстояние на собранном станке, насадка навинчена до упора.
3. Зажимать тубус, освободить корпус зума, оставить зазор под 77,30 мм моторного узла.
4. Подключить мотор, плату и RS-232 до подачи питания; оставить сервисную петлю DB9.
5. Дождаться инициализации 25-35 с перед первой командой.
6. Считать максимальный ход (около 24400 импульсов в серии 65) и задать рецепты по официальной таблице с индивидуальной подстройкой.
7. После смены объектива повторно проверить парафокальность и центровку по сетке 0,01 мм винтами посадки C.
