Objectif double télécentrique F 0.106X, 468mm DT

Présentation du produit

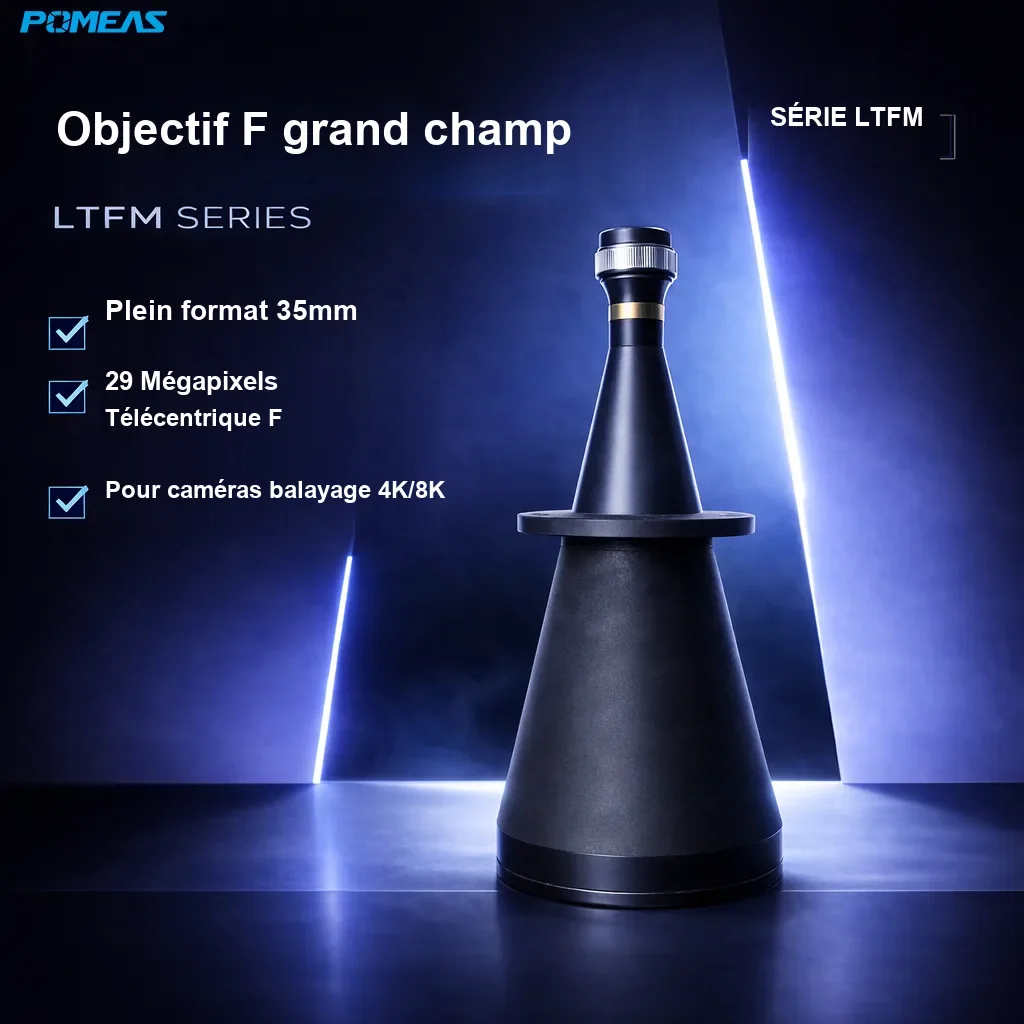

Le PMS-LTFM0106-468 de POMEAS est un objectif télécentrique pour la métrologie dimensionnelle et le contrôle visuel haute précision. Avec un champ objet de Φ210 mm et une distorsion TV de seulement 0.02%, il garde un grossissement constant sur tout le champ, ce qui permet de mesurer directement les dimensions sur l’image sans erreur de perspective. Monture F-Mount, capteurs jusqu’à 4/3".

Caractéristiques principales

• Grossissement de 0.106X avec une distance de travail de 468 mm et un champ objet de Φ210 mm pour grandes pièces.
• Résolution côté objet de 34.95 μm pour l’inspection des détails fins.
• Grossissement constant sur la profondeur de champ : aucune variation de taille lors du déplacement de la pièce.
• Résolution objet de 34.95 μm et MTF centrale >60% à 70 lp/mm sur capteurs 4/3".
• Monture F-Mount standard, intégrable sur les caméras industrielles courantes.
• Capteurs acceptés : 4/3". Personnalisation sur demande.

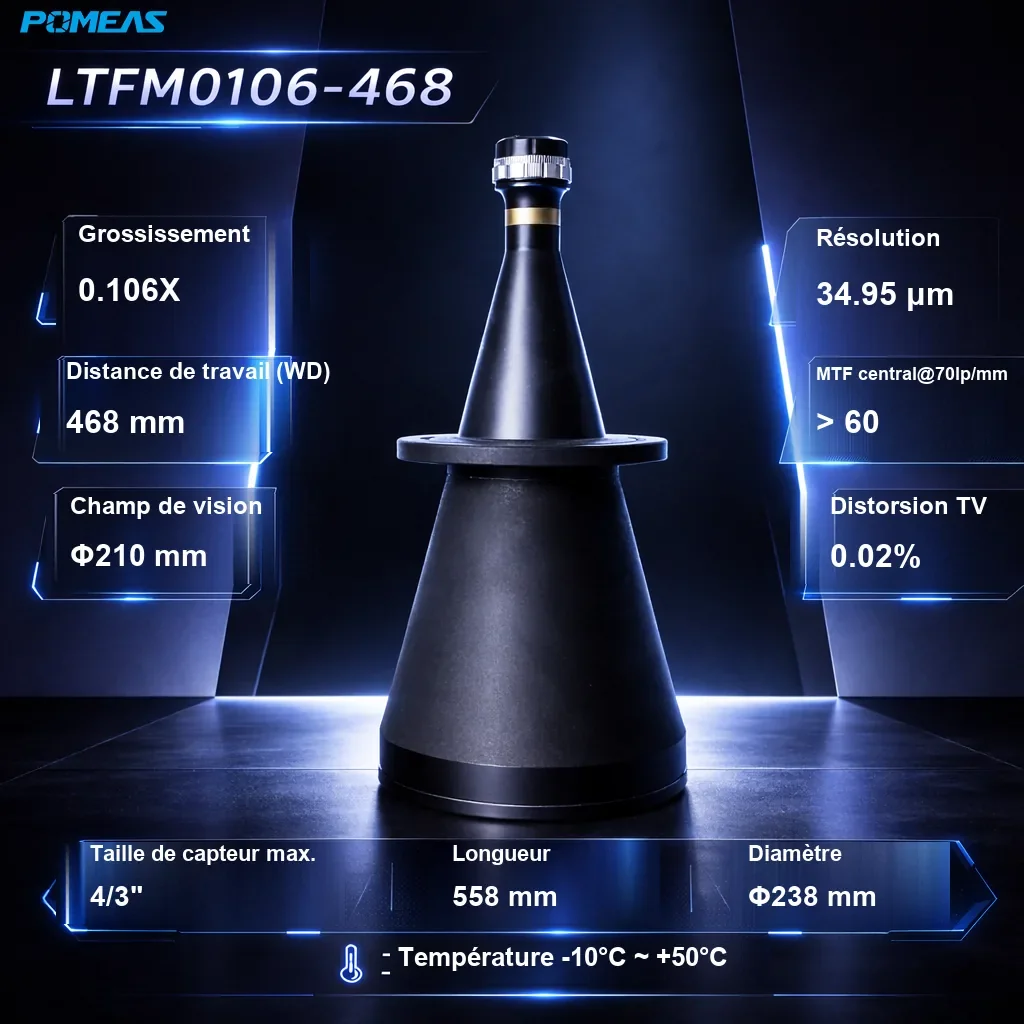

Spécifications techniques

Applications typiques

Métrologie dimensionnelle de pièces usinées et moulées, inspection électronique et connecteurs, contrôle du verre et des bords de feuilles, contrôle qualité en ligne dès qu’une géométrie télécentrique et un grossissement stable sont nécessaires.

Choix du modèle

Pour choisir le bon modèle, comparez d’abord la plus petite caractéristique à inspecter avec la résolution de l’objectif et la taille de pixel de la caméra ; vérifiez ensuite la distance de travail disponible sur la machine et la taille de capteur maximale. POMEAS peut personnaliser la distance de travail, la monture et le grossissement.

Questions fréquentes

Qu’est-ce qu’un objectif télécentrique et quand l’utiliser ?

Un objectif télécentrique garde un grossissement constant sur sa profondeur de champ : la taille de la pièce ne change ni avec la position ni avec la hauteur. À utiliser dès que les dimensions sont mesurées directement sur l’image : broches de connecteurs, pièces usinées, pièces embouties et bords de verre.

Quel capteur cet objectif prend-il en charge ?

Ce modèle accepte les capteurs jusqu’à 4/3". Vérifiez la monture et la taille du capteur de votre caméra avant la sélection finale.

Quelle distorsion introduit-il ?

La distorsion TV de ce modèle est de 0.02% : la géométrie de l’image reste stable du centre au bord, essentiel lorsque les dimensions sont calculées directement à partir des coordonnées image.

La distance de travail ou la monture sont-elles personnalisables ?

Oui. POMEAS personnalise la distance de travail, la monture et le grossissement ; transmettez les caractéristiques de la pièce et de la caméra pour que l’équipe technique confirme la solution.
