Le PMS-LTCM02-180-G de POMEAS est un objectif télécentrique pour la métrologie dimensionnelle et le contrôle visuel haute précision. Avec une NA de 0.017…

SKU:

Description
Paramètres
Fichiers (0)

Présentation du produit

Le PMS-LTCM02-180-G de POMEAS est un objectif télécentrique pour la métrologie dimensionnelle et le contrôle visuel haute précision. Avec une NA de 0.017 et une distorsion TV de seulement 0.02%, il garde un grossissement constant sur tout le champ, ce qui permet de mesurer directement les dimensions sur l’image sans erreur de perspective. Monture C-Mount, capteurs jusqu’à 1".

PMS-LTCM02-180-G Objectif télécentrique haute résolution 0.2X, 180mm DT

Caractéristiques principales

Grossissement de 0.2X sur sept formats de capteur de 1/3" à 1" (champ de 64.0 × 48.0 mm).
Résolution côté objet de pour l’inspection des détails fins.
Grossissement constant sur la profondeur de champ : aucune variation de taille lors du déplacement de la pièce.
Corps conique à anneau doré, 280.7 mm de longueur, grossissement constant sur tout le champ.
Monture C-Mount standard, intégrable sur les caméras industrielles courantes.
Capteurs acceptés : 1". Personnalisation sur demande.

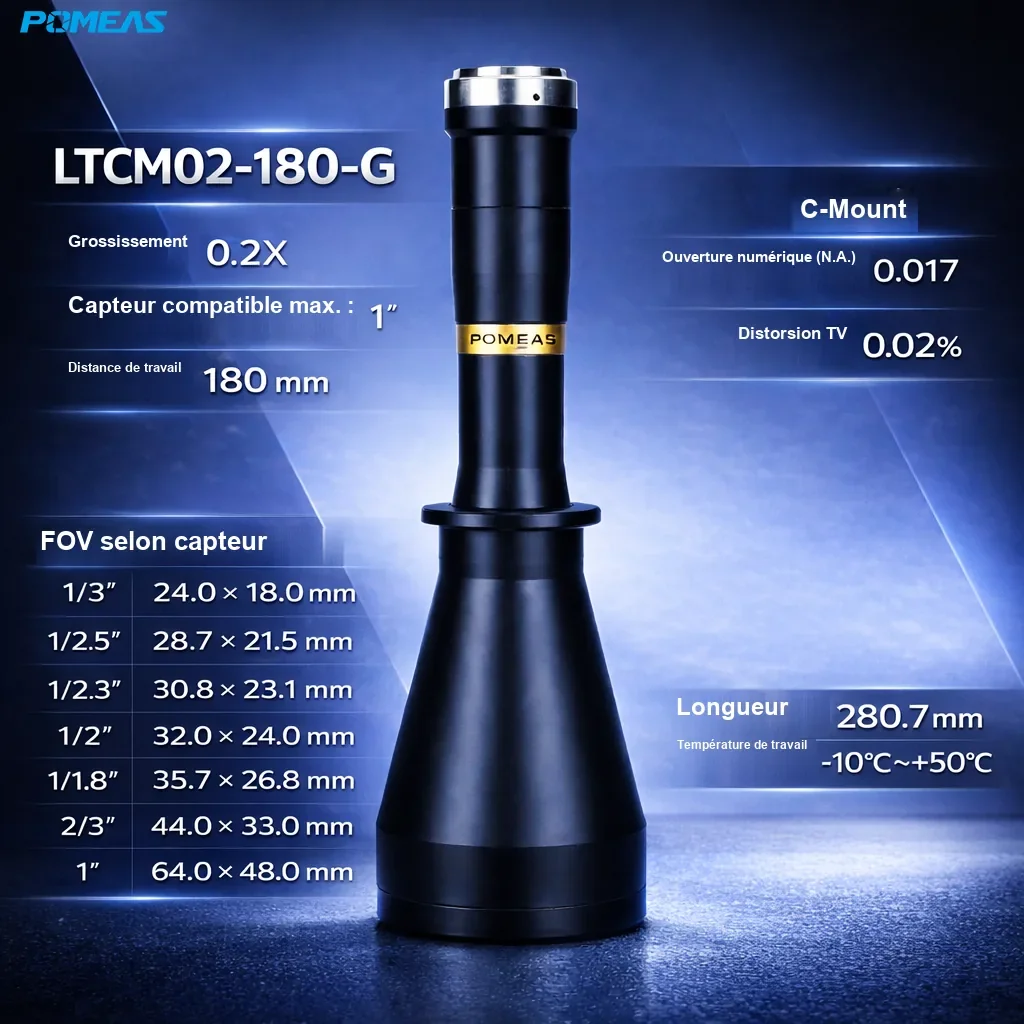

Spécifications techniques

Modèle	PMS-LTCM02-180-G
Grossissement	0.2X
Distance de travail	180mm
Capteur max.	1″
NA (ouverture numérique)	0.017
Distorsion TV	0.02%
Longueur	280.7mm
Type de monture	C-Mount
Température de travail	-10°C~+50°C
FOV (capteur 1/3")	24.0mm×18.0mm
FOV (capteur 1/2.5")	28.7mm×21.5mm
FOV (capteur 1/2.3")	30.8mm×23.1mm
FOV (capteur 1/2")	32.0mm×24.0mm
FOV (capteur 1/1.8")	35.7mm×26.8mm
FOV (capteur 2/3")	44.0mm×33.0mm
FOV (capteur 1")	64.0mm×48.0mm

PMS-LTCM02-180-G Objectif télécentrique haute résolution 0.2X, 180mm DT - Spécifications techniques

Applications typiques

Métrologie dimensionnelle de pièces usinées et moulées, inspection électronique et connecteurs, contrôle du verre et des bords de feuilles, contrôle qualité en ligne dès qu’une géométrie télécentrique et un grossissement stable sont nécessaires.

Choix du modèle

Pour choisir le bon modèle, comparez d’abord la plus petite caractéristique à inspecter avec la résolution de l’objectif et la taille de pixel de la caméra ; vérifiez ensuite la distance de travail disponible sur la machine et la taille de capteur maximale. POMEAS peut personnaliser la distance de travail, la monture et le grossissement.

Questions fréquentes

Qu’est-ce qu’un objectif télécentrique et quand l’utiliser ?

Un objectif télécentrique garde un grossissement constant sur sa profondeur de champ : la taille de la pièce ne change ni avec la position ni avec la hauteur. À utiliser dès que les dimensions sont mesurées directement sur l’image : broches de connecteurs, pièces usinées, pièces embouties et bords de verre.

Quel capteur cet objectif prend-il en charge ?

Ce modèle accepte les capteurs jusqu’à 1". Vérifiez la monture et la taille du capteur de votre caméra avant la sélection finale.

Quelle distorsion introduit-il ?

La distorsion TV de ce modèle est de 0.02% : la géométrie de l’image reste stable du centre au bord, essentiel lorsque les dimensions sont calculées directement à partir des coordonnées image.

La distance de travail ou la monture sont-elles personnalisables ?

Oui. POMEAS personnalise la distance de travail, la monture et le grossissement ; transmettez les caractéristiques de la pièce et de la caméra pour que l’équipe technique confirme la solution.
