Objectif télécentrique coaxial standard 2.0X, 40.4mm DT

Présentation du produit

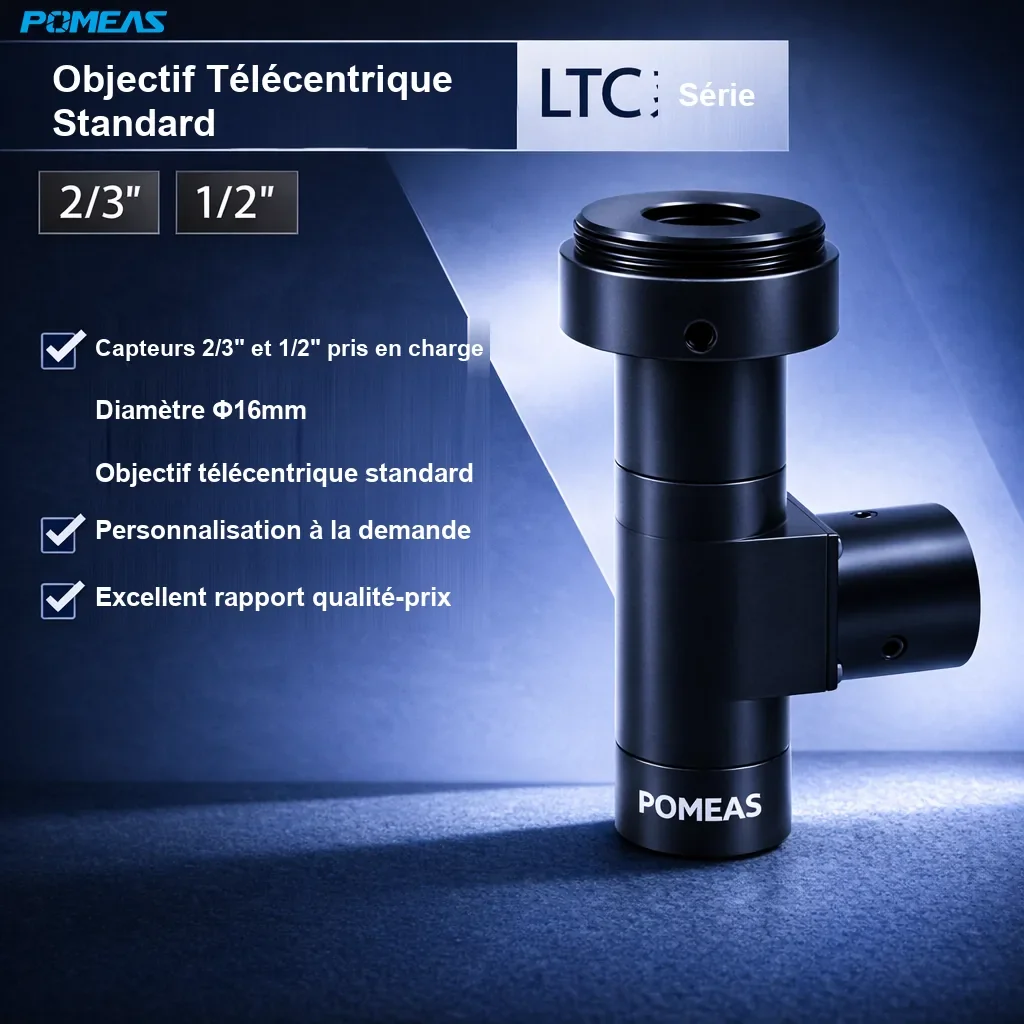

Le PMS-LTC2-40C de POMEAS est un objectif télécentrique standard avec chemin d’éclairage coaxial intégré pour la métrologie dimensionnelle et le contrôle visuel haute précision. Avec une résolution de 3 μm et NA 0.1, il garde un grossissement constant sur tout le champ, ce qui permet de mesurer directement les dimensions sur l’image. Le séparateur intégré fonctionne avec un éclairage coaxial pour éclairer uniformément les surfaces réfléchissantes. Monture C-Mount, capteurs jusqu’à 1/2".

Caractéristiques principales

• Ouverture numérique NA 0.1 pour une image lumineuse et contrastée.
• Résolution côté objet de 3 μm pour l’inspection des détails fins.
• Séparateur coaxial intégré ; associer un éclairage coaxial pour les surfaces réfléchissantes.
• Profondeur de champ qui absorbe les variations de hauteur des pièces.
• Monture C-Mount standard, intégrable sur les caméras industrielles courantes.
• Capteurs acceptés : 1/2". Personnalisation sur demande.

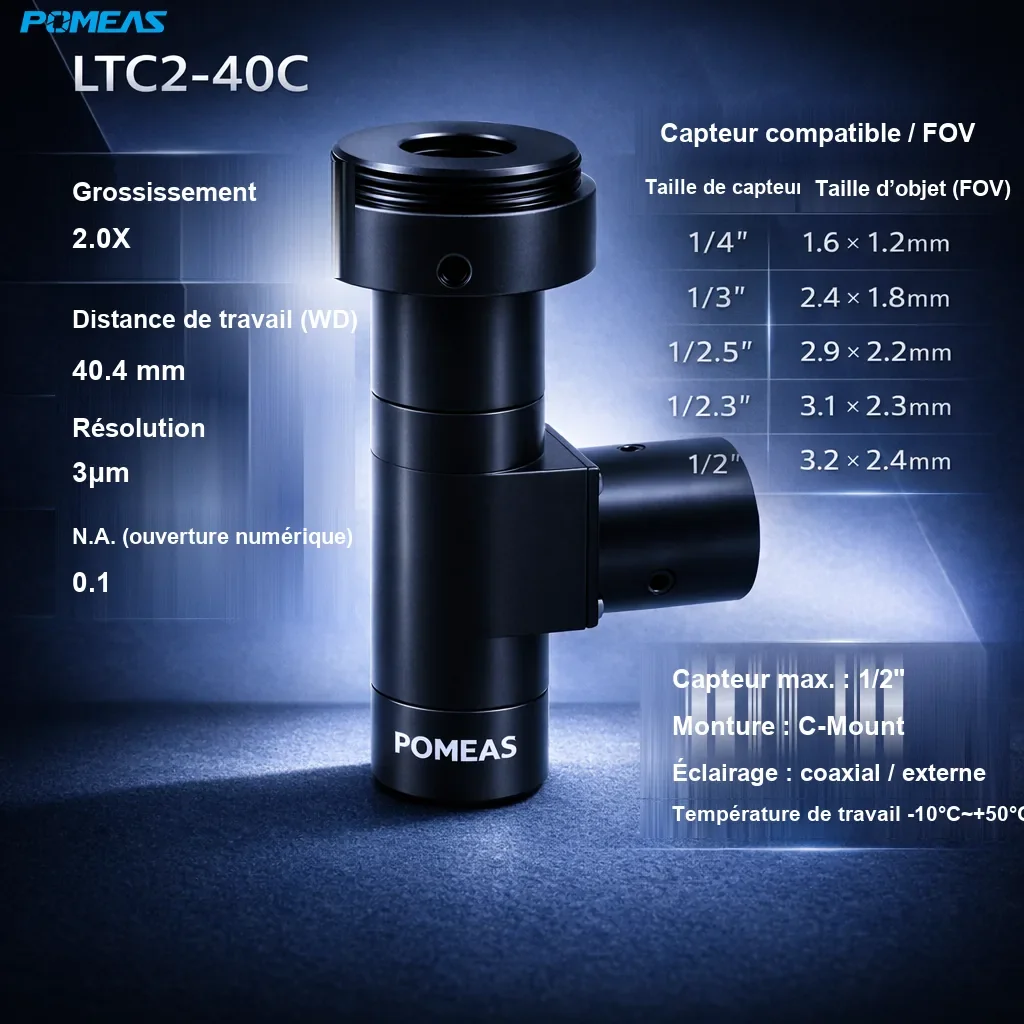

Spécifications techniques

Applications typiques

Métrologie dimensionnelle de pièces usinées et moulées, inspection électronique et connecteurs, contrôle du verre et des bords de feuilles, contrôle qualité en ligne dès qu’une géométrie télécentrique et un grossissement stable sont nécessaires.

Choix du modèle

Pour choisir le bon modèle, comparez d’abord la plus petite caractéristique à inspecter avec la résolution de l’objectif et la taille de pixel de la caméra ; vérifiez ensuite la distance de travail disponible sur la machine et la taille de capteur maximale. POMEAS peut personnaliser la distance de travail, la monture et le grossissement.

Questions fréquentes

Qu’est-ce qu’un objectif télécentrique coaxial et pourquoi l’utiliser ?

Il combine un objectif télécentrique et un séparateur intégré : le grossissement reste constant tandis qu’un éclairage coaxial illumine les surfaces réfléchissantes dans l’axe optique ; les dimensions ne dépendent donc pas de la position de la pièce et les surfaces brillantes sont imagées uniformément.

Quel capteur cet objectif prend-il en charge ?

Ce modèle accepte les capteurs jusqu’à 1/2". Vérifiez la monture et la taille du capteur de votre caméra avant la sélection finale.

Que signifie la NA de cet objectif pour mon application ?

L’ouverture numérique de ce modèle est de 0.1. Elle influence la collecte de lumière et le contraste de l’image ; à équilibrer avec l’éclairage et la profondeur de champ requise.

La distance de travail ou la monture sont-elles personnalisables ?

Oui. POMEAS personnalise la distance de travail, la monture et le grossissement ; transmettez les caractéristiques de la pièce et de la caméra pour que l’équipe technique confirme la solution.
