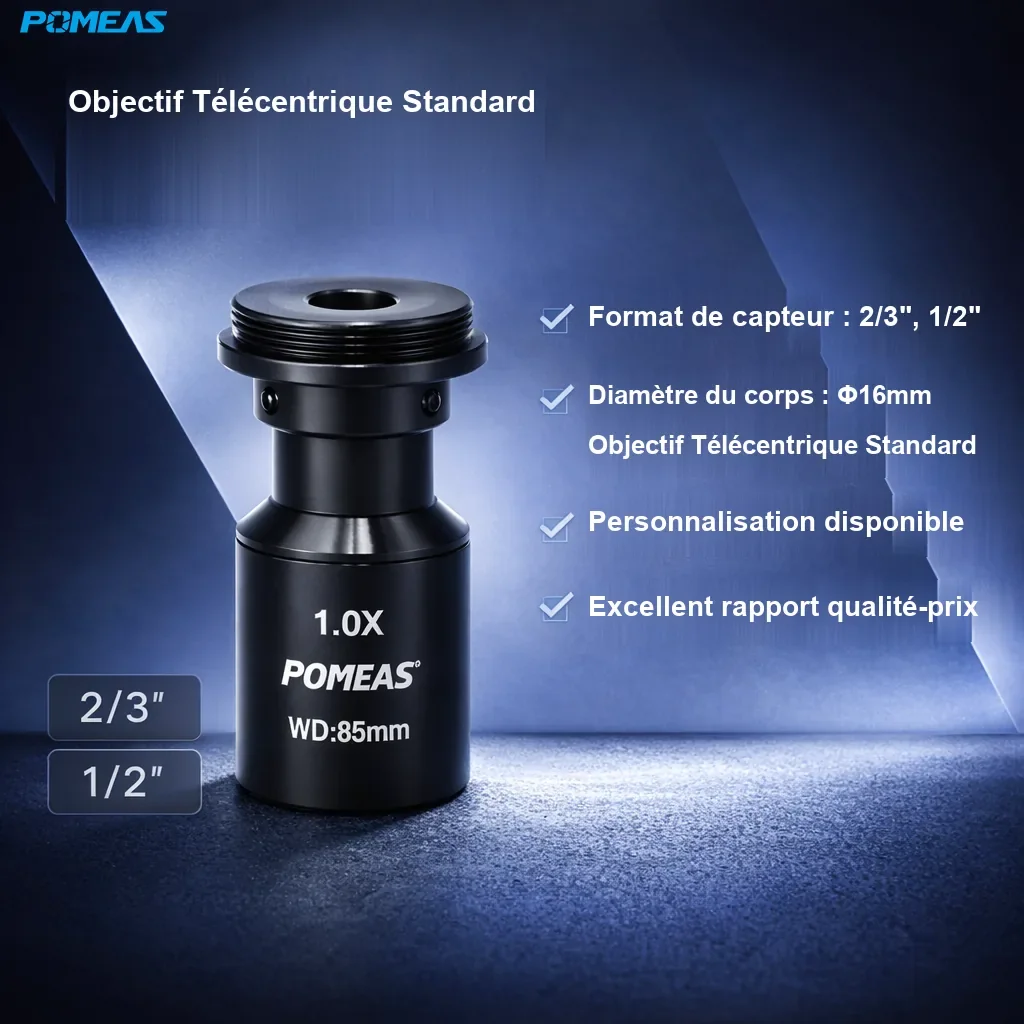

Objectif télécentrique standard 1.0X, 85mm DT

Présentation du produit

Le PMS-LTC1-85 de POMEAS est un objectif télécentrique standard pour la métrologie dimensionnelle et le contrôle visuel haute précision. Avec une distorsion TV de seulement 0.002% et une résolution de 8.39 μm, il garde un grossissement constant sur tout le champ, ce qui permet de mesurer directement les dimensions sur l’image. Monture C-Mount, capteurs jusqu’à 2/3".

Caractéristiques principales

• Conception télécentrique à distorsion TV de 0.002%, géométrie d’image de niveau métrologique.
• Résolution côté objet de 8.39 μm pour l’inspection des détails fins.
• Profondeur de champ qui absorbe les variations de hauteur des pièces.
• Monture C-Mount standard, intégrable sur les caméras industrielles courantes.
• Capteurs acceptés : 2/3". Personnalisation sur demande.

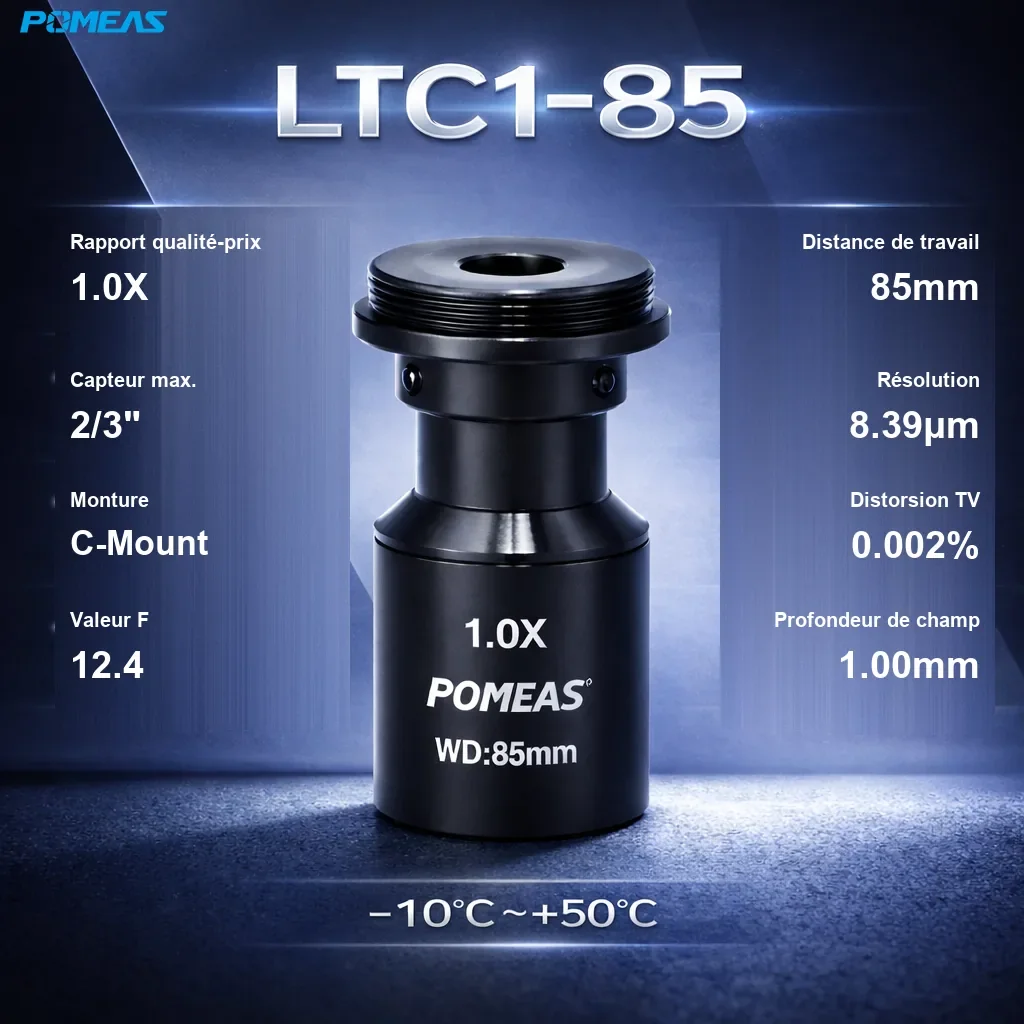

Spécifications techniques

Applications typiques

Métrologie dimensionnelle, contrôle de pièces usinées, inspection électronique et semi-conducteurs, contrôle qualité en ligne et vision industrielle dans l’automobile, l’électronique et le médical.

Choix du modèle

Pour choisir le bon modèle, comparez d’abord la plus petite caractéristique à inspecter avec la résolution de l’objectif et la taille de pixel de la caméra ; vérifiez ensuite la distance de travail disponible sur la machine et la taille de capteur maximale. POMEAS peut personnaliser la distance de travail, la monture et le grossissement.

Questions fréquentes

Qu’est-ce qu’un objectif télécentrique et pourquoi l’utiliser ?

Un objectif télécentrique conserve un grossissement constant malgré les variations de distance de travail : les dimensions mesurées sur l’image ne dépendent donc pas de la position de la pièce. C’est la base de la métrologie optique précise.

Quel capteur cet objectif prend-il en charge ?

Ce modèle accepte les capteurs jusqu’à 2/3". Vérifiez la monture et la taille du capteur de votre caméra avant la sélection finale.

Quelle distorsion introduit-il ?

La distorsion TV de ce modèle est de 0.002% : la géométrie de l’image reste stable du centre au bord, essentiel lorsque les dimensions sont calculées directement à partir des coordonnées image.

La distance de travail ou la monture sont-elles personnalisables ?

Oui. POMEAS personnalise la distance de travail, la monture et le grossissement ; transmettez les caractéristiques de la pièce et de la caméra pour que l’équipe technique confirme la solution.
