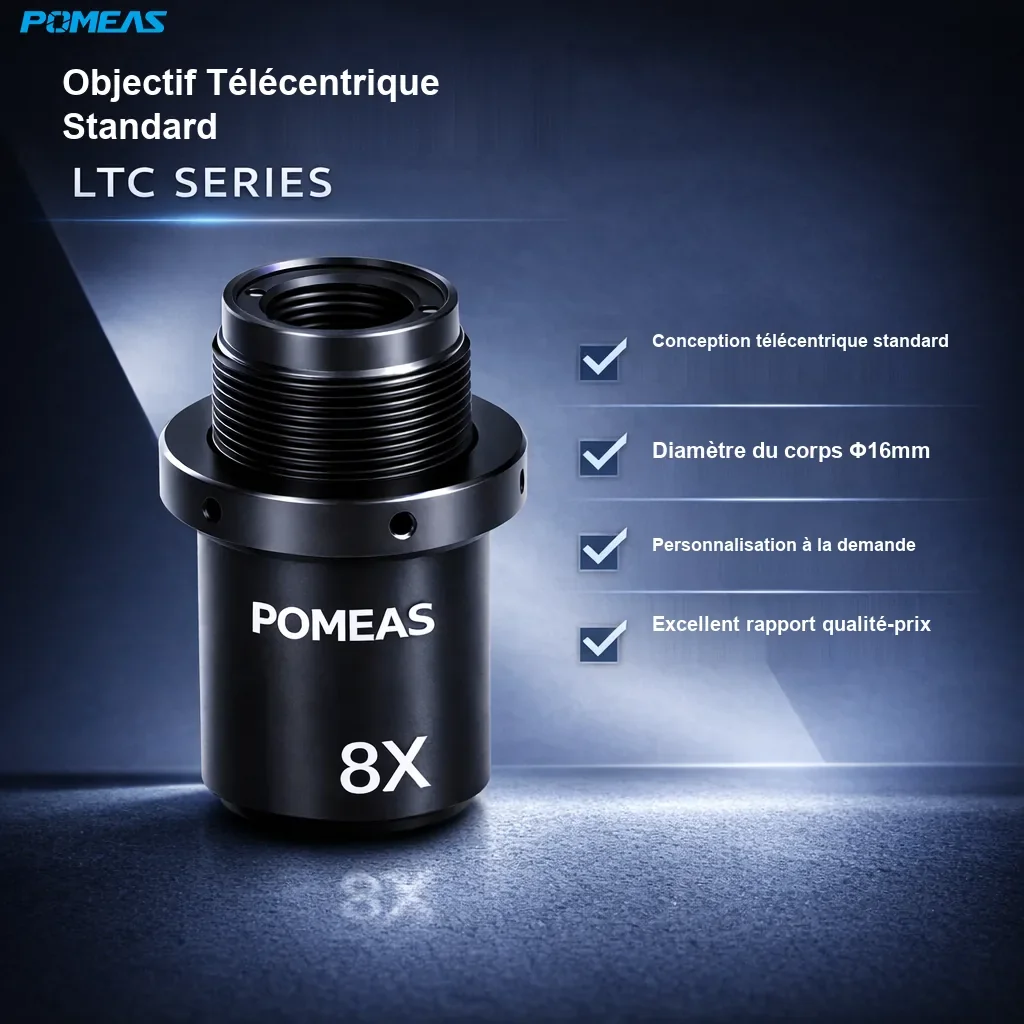

Objectif télécentrique standard 8.0X, 9.5mm DT

Présentation du produit

Le PMS-LGX8-95 de POMEAS est un objectif télécentrique pour la métrologie dimensionnelle et le contrôle visuel haute précision. Avec une résolution de 1.1 μm et une NA de 0.3, il garde un grossissement constant sur tout le champ, ce qui permet de mesurer directement les dimensions sur l’image sans erreur de perspective. Monture M12, capteurs jusqu’à 1/3".

Caractéristiques principales

• Ouverture numérique NA 0.3 pour une image lumineuse et contrastée.
• Résolution côté objet de 1.1 μm pour l’inspection des détails fins.
• Grossissement constant sur la profondeur de champ : aucune variation de taille lors du déplacement de la pièce.
• Corps fin de Φ16mm, adapté aux machines compactes et aux espaces d’installation réduits.
• Monture M12 standard, intégrable sur les caméras industrielles courantes.
• Capteurs acceptés : 1/3". Personnalisation sur demande.

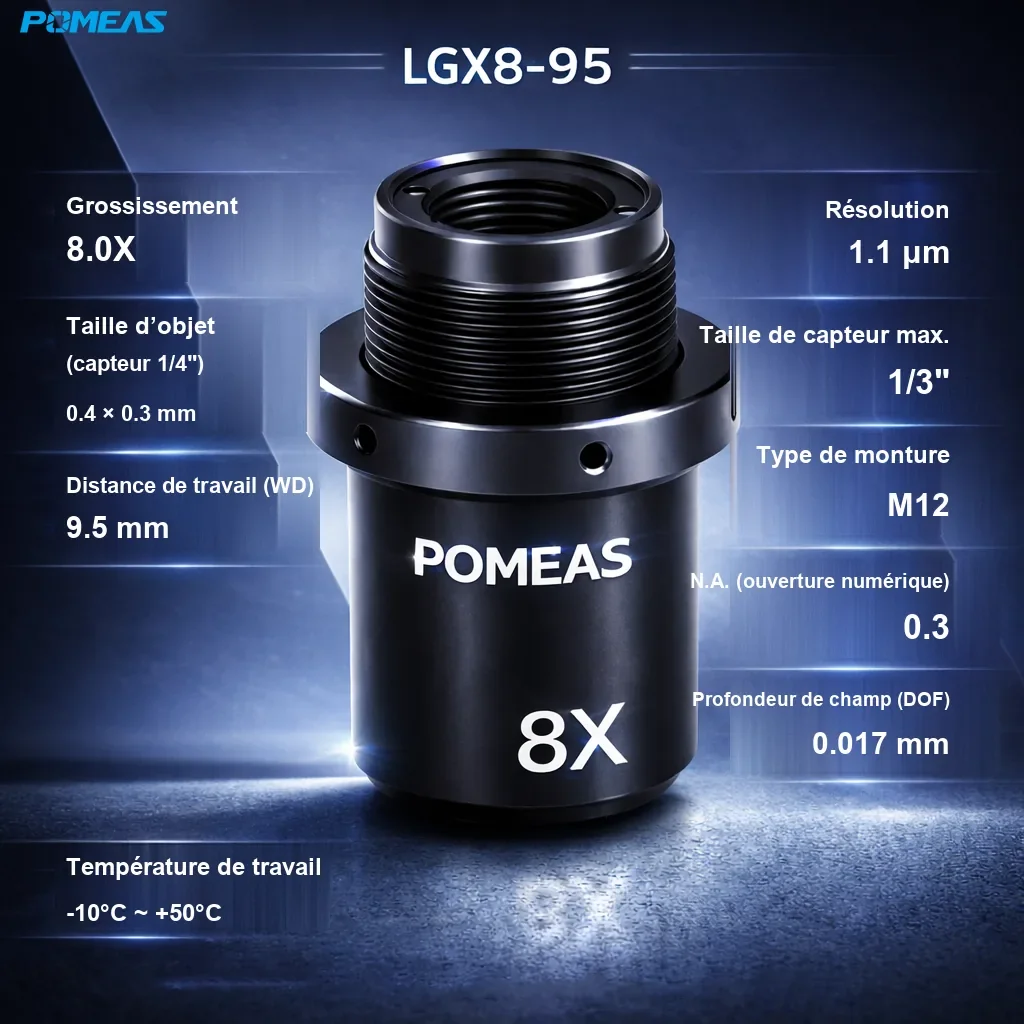

Spécifications techniques

Applications typiques

Métrologie dimensionnelle de pièces usinées et moulées, inspection électronique et connecteurs, contrôle du verre et des bords de feuilles, contrôle qualité en ligne dès qu’une géométrie télécentrique et un grossissement stable sont nécessaires.

Choix du modèle

Pour choisir le bon modèle, comparez d’abord la plus petite caractéristique à inspecter avec la résolution de l’objectif et la taille de pixel de la caméra ; vérifiez ensuite la distance de travail disponible sur la machine et la taille de capteur maximale. POMEAS peut personnaliser la distance de travail, la monture et le grossissement.

Questions fréquentes

Qu’est-ce qu’un objectif télécentrique et quand l’utiliser ?

Un objectif télécentrique garde un grossissement constant sur sa profondeur de champ : la taille de la pièce ne change ni avec la position ni avec la hauteur. À utiliser dès que les dimensions sont mesurées directement sur l’image : broches de connecteurs, pièces usinées, pièces embouties et bords de verre.

Quel capteur cet objectif prend-il en charge ?

Ce modèle accepte les capteurs jusqu’à 1/3". Vérifiez la monture et la taille du capteur de votre caméra avant la sélection finale.

Que signifie la NA de cet objectif pour mon application ?

L’ouverture numérique de ce modèle est de 0.3. Elle influence la collecte de lumière et le contraste de l’image ; à équilibrer avec l’éclairage et la profondeur de champ requise.

La distance de travail ou la monture sont-elles personnalisables ?

Oui. POMEAS personnalise la distance de travail, la monture et le grossissement ; transmettez les caractéristiques de la pièce et de la caméra pour que l’équipe technique confirme la solution.
