Descripción del producto
El PMS-LTCM05-110 de POMEAS es un objetivo telecéntrico para medición dimensional e inspección visual de alta precisión. Con una distorsión TV de solo 0.01% y una resolución de 12.43 μm, mantiene el aumento constante en todo el campo de visión, de modo que las dimensiones pueden medirse directamente sobre la imagen sin error de perspectiva. Montura C-Mount y compatibilidad con sensores de hasta 2/3".

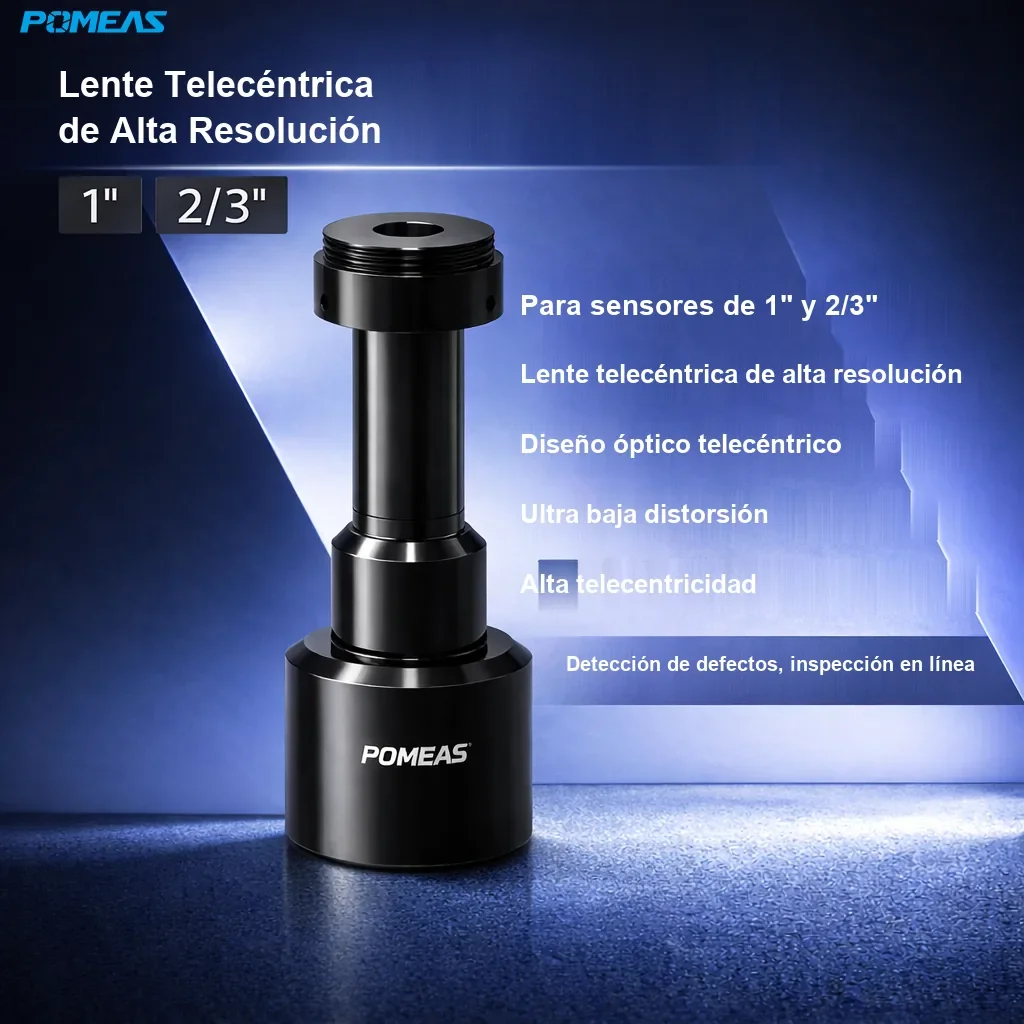

![PMS-LTCM05-110 Lente telecéntrica de alta resolución]()
Características principales
- Diseño telecéntrico con distorsión TV de 0.01% para una geometría de imagen de nivel metrológico.
- Resolución en el lado del objeto de 12.43 μm para inspección de detalles finos.
- Aumento constante en la profundidad de campo: el tamaño no cambia al mover la pieza.
- NA 0.027 y número F 9.26 equilibran recogida de luz y profundidad de campo.
- Montura C-Mount estándar, integrable en cámaras industriales habituales.
- Sensores admitidos: 2/3". Personalización disponible bajo pedido.
Especificaciones técnicas
| Modelo | PMS-LTCM05-110 |
|---|
| Aumento | 0.5X |
|---|
| Distancia de trabajo | 110mm |
|---|
| Resolución | 12.43μm |
|---|
| Prof. de campo | 2.96mm |
|---|
| NA (apertura numérica) | 0.027 |
|---|
| Número F | 9.26 |
|---|
| Distorsión TV | 0.01% |
|---|
| Sensor máx. | 2/3″ |
|---|
| Tipo de montura | C-Mount |
|---|
| Temperatura de trabajo | -10°C~+50°C |
|---|

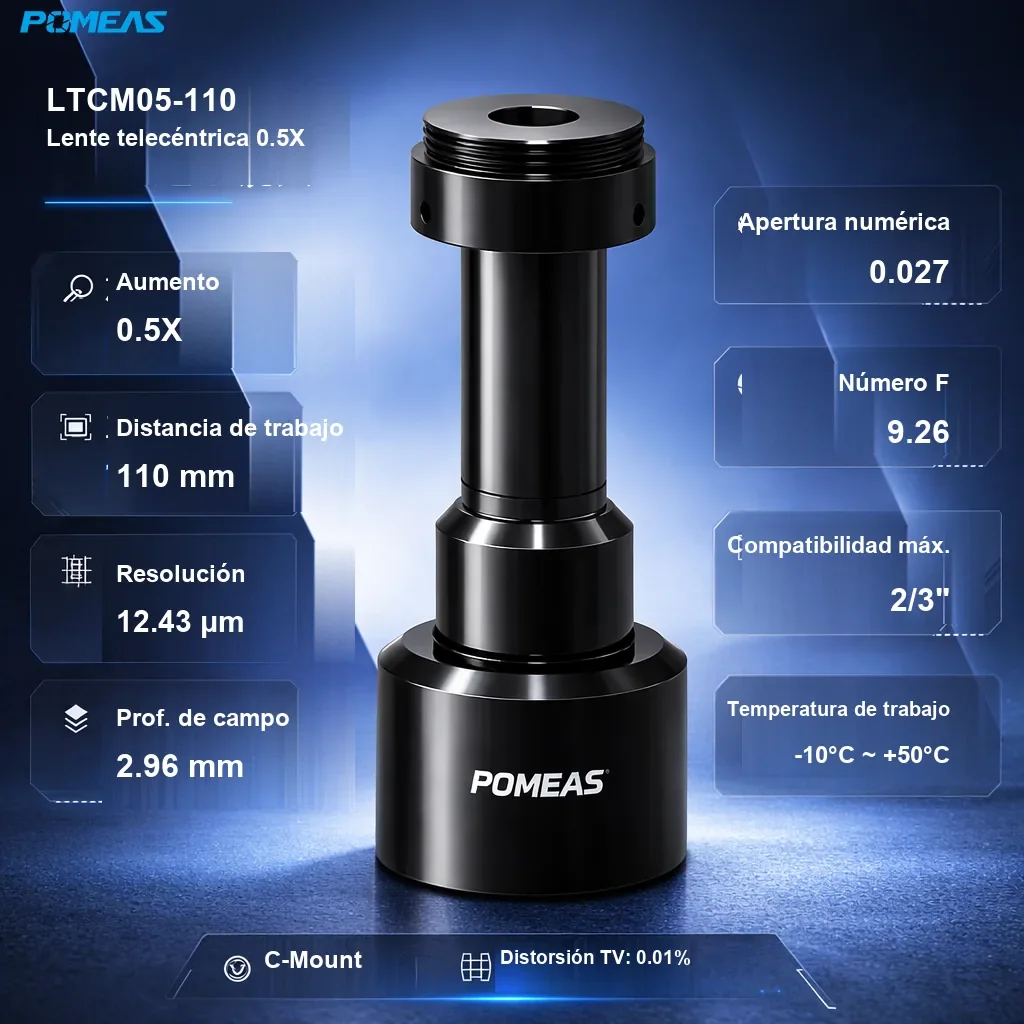

![PMS-LTCM05-110 Lente telecéntrica de alta resolución - Especificaciones técnicas]()
Aplicaciones típicas
Medición dimensional de piezas mecanizadas y moldeadas, inspección de electrónica y conectores, inspección de vidrio y bordes de láminas, control de calidad en línea donde se requieren geometría telecéntrica y aumento estable.
Selección del modelo
Para elegir el modelo correcto, compare primero el tamaño mínimo de la característica a inspeccionar con la resolución del objetivo y el tamaño de píxel de la cámara; después confirme la distancia de trabajo disponible en la máquina y el tamaño máximo de sensor admitido. POMEAS puede personalizar distancia de trabajo, montura y aumento según la aplicación.
Preguntas frecuentes
¿Qué es un objetivo telecéntrico y cuándo usarlo?
Un objetivo telecéntrico mantiene el aumento constante en su profundidad de campo, por lo que el tamaño de la pieza no cambia con la posición ni la altura. Úselo siempre que las dimensiones se midan directamente sobre la imagen: pines de conectores, mecanizados, piezas estampadas y bordes de vidrio.
¿Qué sensor admite este modelo?
Este modelo admite sensores de hasta 2/3". Verifique la montura y el tamaño del sensor de su cámara antes de la selección final.
¿Cuánta distorsión introduce?
La distorsión TV de este modelo es de 0.01%, lo que mantiene la geometría de la imagen estable del centro al borde, clave cuando las dimensiones se calculan directamente desde las coordenadas de la imagen.
¿Se puede personalizar la distancia de trabajo o la montura?
Sí. POMEAS ofrece personalización de distancia de trabajo, montura y aumento; envíe las especificaciones de la pieza y de la cámara para que el equipo técnico confirme la solución.
