Descripción del producto
El PMS-LTC1-110 de POMEAS es un objetivo telecéntrico estándar para medición dimensional e inspección visual de alta precisión. Con una distorsión TV de solo 0.02% y una resolución de 13.42 μm, mantiene el aumento constante en todo el campo de visión, de modo que las dimensiones pueden medirse directamente sobre la imagen. Montura C-Mount y compatibilidad con sensores de hasta 1/2".

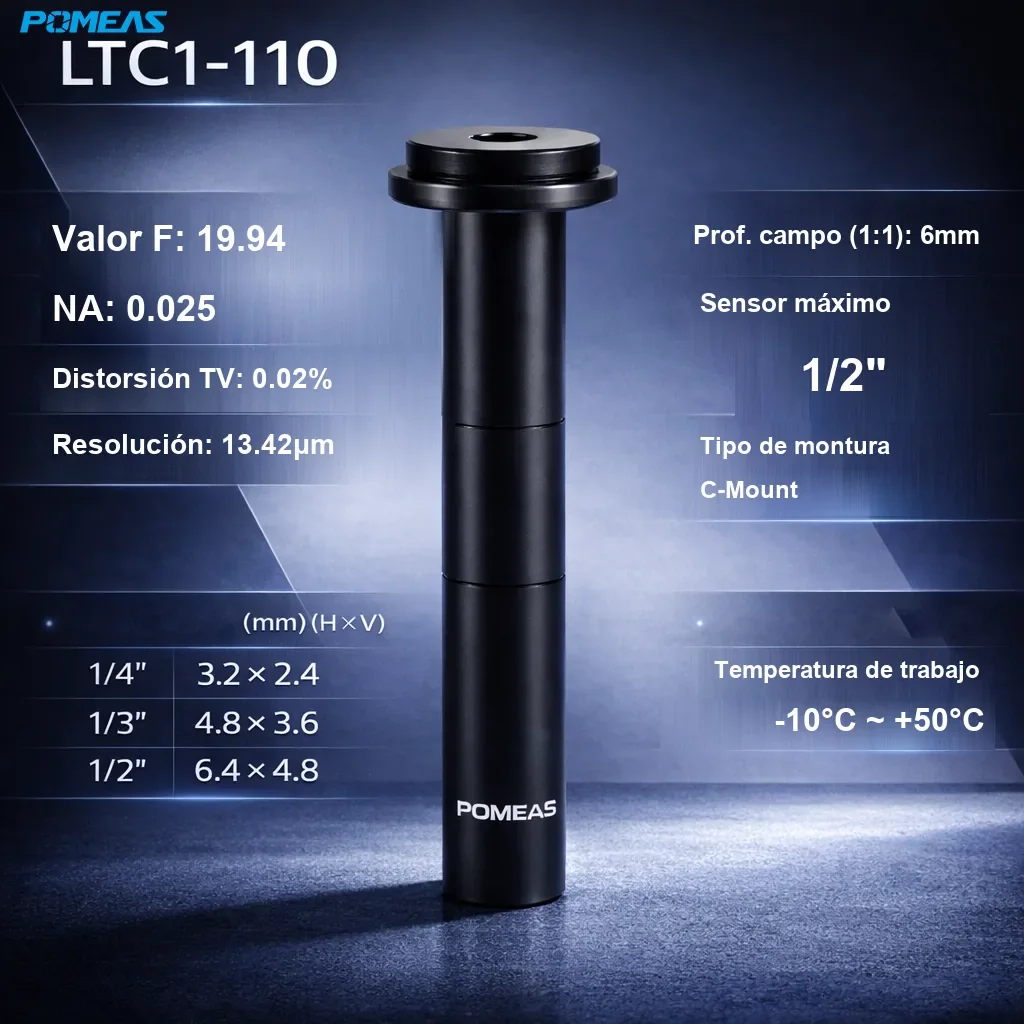

![PMS-LTC1-110 Lente telecéntrica estándar]()
Características principales
- Diseño telecéntrico con distorsión TV de 0.02% para geometría de imagen de nivel metrológico.
- Resolución en el lado del objeto de 13.42 μm para inspección de detalles finos.
- Profundidad de campo que absorbe la variación de altura de la pieza.
- Montura C-Mount estándar, integrable en cámaras industriales habituales.
- Sensores admitidos: 1/2". Personalización disponible bajo pedido.
Especificaciones técnicas
| Modelo | PMS-LTC1-110 |
|---|
| N.º F | 19.94 |
|---|
| NA (objeto) | 0.025 |
|---|
| Resolución | 13.42μm |
|---|
| Distorsión TV | 0.02% |
|---|
| Prof. de campo | 6mm |
|---|
| Sensor máx. compatible | 1/2″ |
|---|
| Campo de visión (1/4″) | 3.2mm × 2.4mm |
|---|
| Campo de visión (1/3″) | 4.8mm × 3.6mm |
|---|
| Campo de visión (1/2″) | 6.4mm × 4.8mm |
|---|
| Formatos admitidos | 2/3″, 1/2″ |
|---|
| Diámetro del barril | Φ16mm |
|---|
| Tipo de montura | C-Mount |
|---|
| Temperatura de trabajo | -10°C~+50°C |
|---|

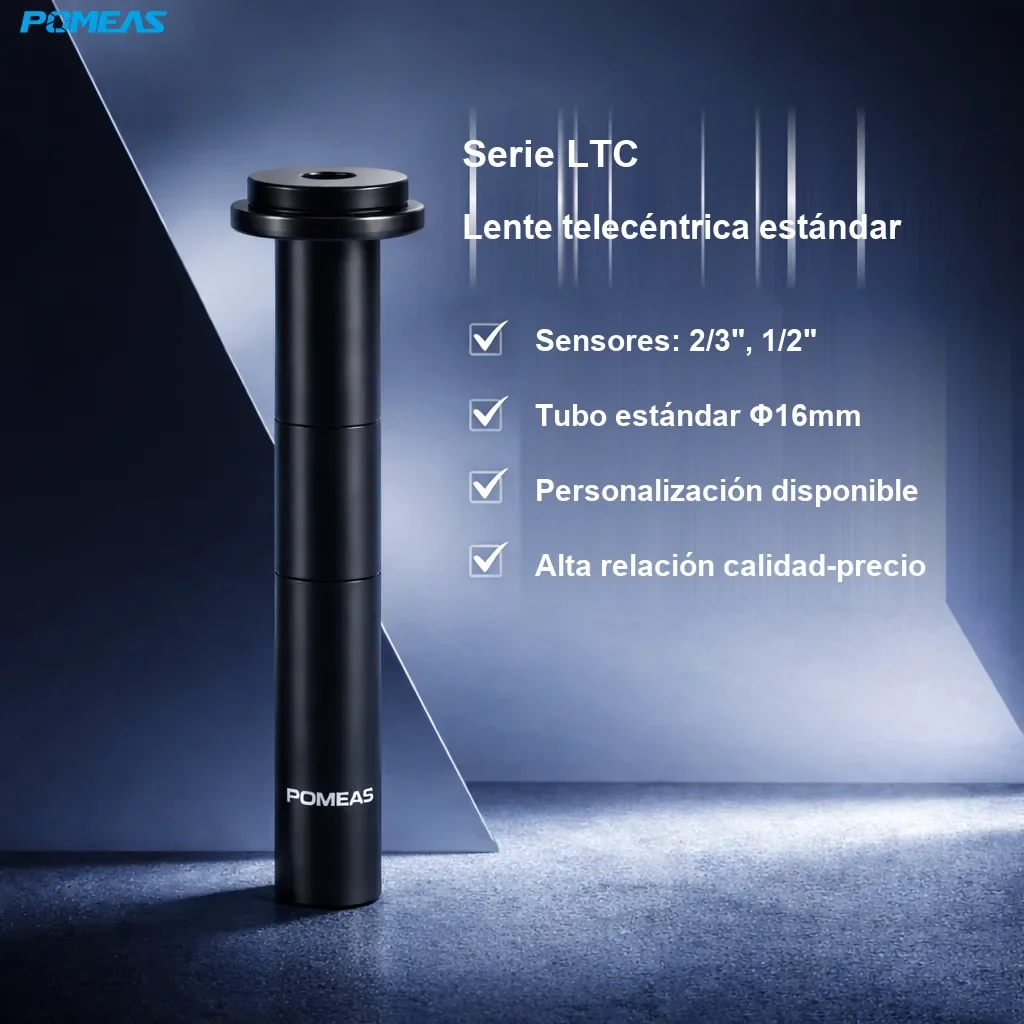

![PMS-LTC1-110 Lente telecéntrica estándar - Especificaciones técnicas]()
Aplicaciones típicas
Medición dimensional, control de piezas mecanizadas, inspección de electrónica y semiconductores, control de calidad en línea y visión artificial en automoción, electrónica y dispositivos médicos.
Selección del modelo
Para elegir el modelo correcto, compare primero el tamaño mínimo de la característica a inspeccionar con la resolución del objetivo y el tamaño de píxel de la cámara; después confirme la distancia de trabajo disponible en la máquina y el tamaño máximo de sensor admitido. POMEAS puede personalizar distancia de trabajo, montura y aumento según la aplicación.
Preguntas frecuentes
¿Qué es un objetivo telecéntrico y por qué usarlo?
Un objetivo telecéntrico mantiene el aumento constante aunque cambie la distancia de trabajo, por lo que las dimensiones medidas sobre la imagen no varían con la posición de la pieza. Es la base de la metrología óptica precisa.
¿Cómo elegir entre modelo estándar y de alta resolución?
Elija el modelo estándar si el campo y la precisión requeridos son moderados; elija el de alta resolución cuando deba detectar detalles finos o usar sensores de mayor formato, ya que ofrece mejor resolución en el lado del objeto.
¿Qué sensor admite este modelo?
Este modelo admite sensores de hasta 1/2". Verifique la montura y el tamaño del sensor de su cámara antes de la selección final.
¿Se puede personalizar la distancia de trabajo o la montura?
Sí. POMEAS ofrece personalización de distancia de trabajo, montura y aumento; envíe las especificaciones de la pieza y de la cámara para que el equipo técnico confirme la solución.
