14X电动连续变倍镜头 0.55X-7.6X同轴工业镜头｜PMS-LZH-14105K

PMS-LZH-14105K 14X电动连续变倍镜头

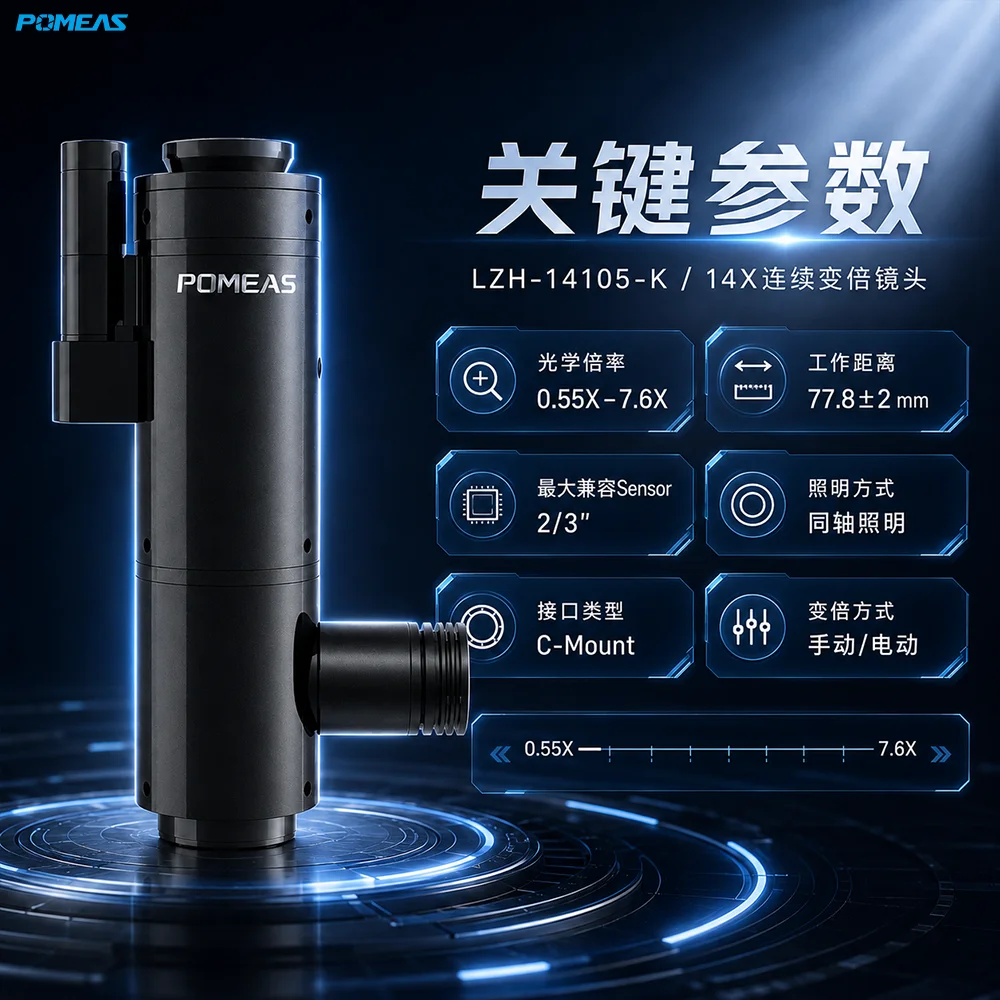

PMS-LZH-14105K是一款面向工业机器视觉与精密观察应用的 14X连续变倍镜头，提供0.55X-7.6X光学倍率范围， 工作距离为77.8±2 mm，最大支持2/3英寸Sensor， 采用C-Mount接口，支持同轴照明以及手动/电动变倍。

镜头兼顾低倍率大视野与高倍率高分辨率成像，可应用于半导体设备、 电子元件检测、精密加工、自动化设备、机器视觉定位及局部细节观察等场景。 对于需要在同一视觉工位中实现“大视野定位 + 高倍率检测”的设备， 连续变倍结构可以减少更换镜头或频繁调整相机位置的需求。

14X宽倍率连续变倍

PMS-LZH-14105K提供0.55X至7.6X连续光学倍率范围。 低倍率状态下可以获得更大的观察视野， 适合工件定位、整体观察及快速寻找目标； 提高倍率后可以观察更小区域， 用于加工边缘、局部结构以及细节特征检测。

对于自动化设备，可以通过电动控制实现倍率切换， 使不同产品或者不同检测工位调用对应的视觉参数， 提高设备视觉系统的自动化程度。

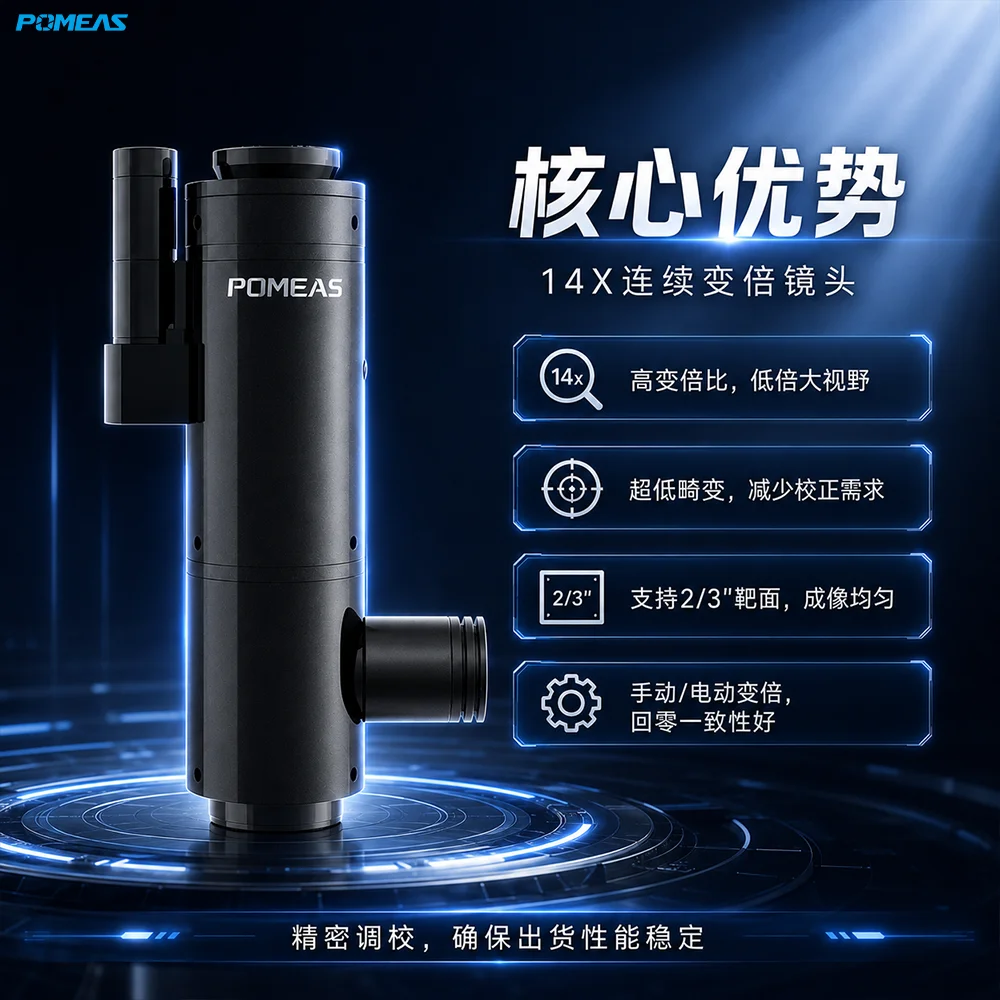

主要产品特点

• 14X连续变倍：0.55X-7.6X光学倍率范围，兼顾大视野与高倍率细节观察。
• 低畸变设计：各倍率TV畸变控制在0.04%以内，适合精密视觉观察。
• 支持2/3英寸Sensor：适配常用工业相机，获得均匀成像画面。
• 同轴照明：可用于金属、半导体及其他高反光表面成像。
• 手动/电动变倍：既可用于人工观察，也可集成到自动化设备。
• 绝对零位控制：提高镜头复位回零后的倍率重复一致性。
• 固定工作距离：WD 77.8±2 mm，便于自动化设备机械结构设计。
• C-Mount接口：方便连接常见工业相机。

PMS-LZH-14105K主要参数

不同倍率下的光学性能

2/3英寸相机视野范围

当PMS-LZH-14105K搭配2/3英寸工业相机时， 不同倍率下可以覆盖从大范围定位到高倍率细节观察的多种视野需求。

例如在0.55X低倍率状态下，2/3英寸相机的视野宽度可达到约20 mm； 切换至7.6X后，视野缩小至约1.45 × 1.16 mm， 从而可以在同一套光学系统中完成整体定位与局部高倍率观察。

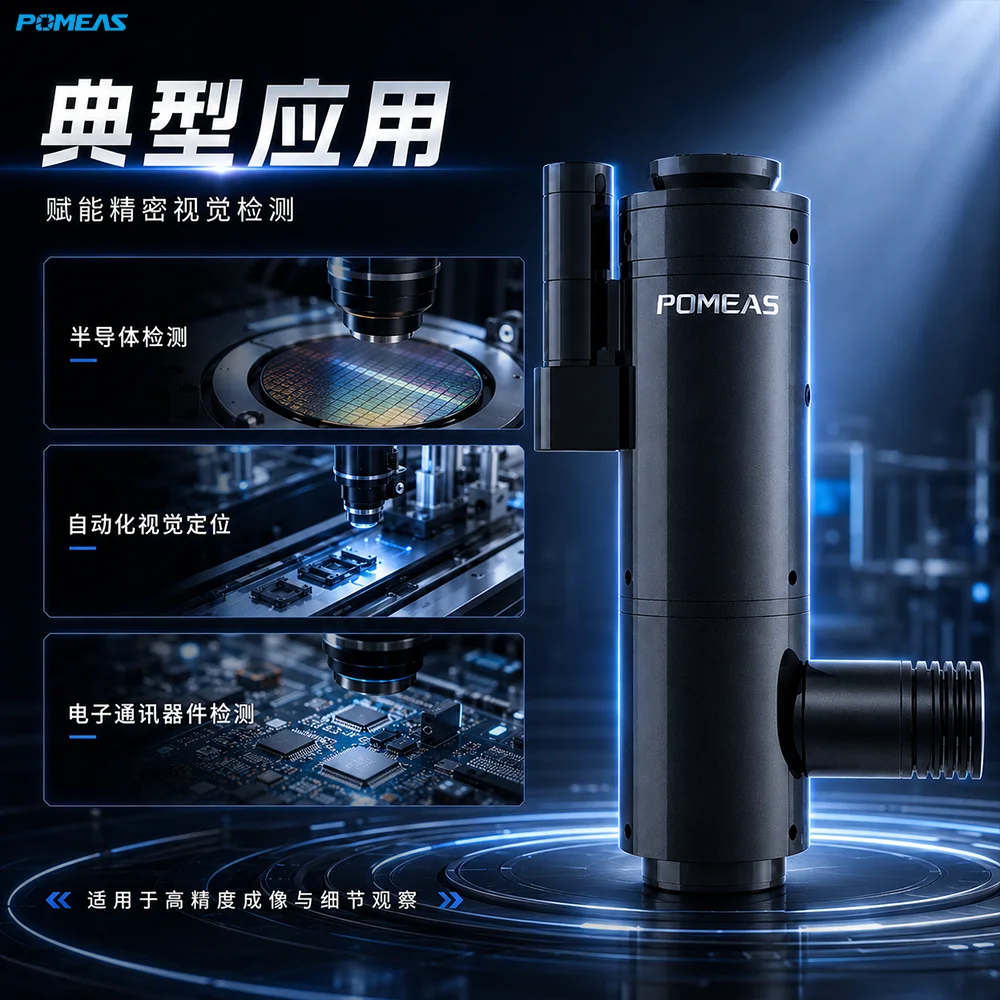

适用于半导体及精密自动化设备

PMS-LZH-14105K特别适合需要多个观察倍率的工业设备。 在半导体研磨、晶圆加工、精密金属加工以及电子元件检测过程中， 设备往往需要先利用低倍率观察工件整体位置， 随后提高倍率检查局部加工区域、边缘或微小结构。

由于镜头支持电动变倍， 可以将倍率调整动作整合到PLC、运动控制系统或机器视觉程序中， 使不同产品、不同工位调用对应的观察倍率， 更适合自动化设备长期稳定运行。

在部分半导体研磨设备中， PMS-LZH-14105K还可以配合工业相机、环形光源、同轴照明及棱镜折转光路， 解决内圆、侧壁及狭小空间难以直接观察的问题。

同轴照明适合高反光表面观察

镜头具备同轴照明结构。 光线沿光轴方向照射被测物后返回镜头， 对于金属平面、电子元件、半导体材料以及其他具有较强镜面反射特性的目标， 可以获得更加均匀的照明效果。

实际项目中还可以根据工件表面状态， 搭配环形光、同轴光或其他机器视觉光源， 进一步提高边缘、表面纹理及局部缺陷的图像对比度。

关于景深与倍率的选型

连续变倍镜头在提高倍率后，景深会明显减小。 PMS-LZH-14105K在0.55X时理论景深约为3.16 mm， 1X时约为0.98 mm， 2X时约为0.26 mm， 而7.6X高倍率时约为0.04 mm。

因此，如果被测工件存在明显的高度变化， 不能仅根据低倍率状态判断是否需要调焦。 对于半导体、精密加工等高倍率检测应用， 应根据最高实际工作倍率评估景深， 必要时增加电动调焦、Z轴或自动对焦机构。

如何选择合适的连续变倍镜头？

选择连续变倍镜头时，建议首先确认工业相机Sensor尺寸、 被测物尺寸、最大与最小FOV、工作距离WD、最小需要观察的特征尺寸、 工件高度变化以及设备内部安装空间。

如果还不确定应该选择6.5X、12.5X还是14X镜头， 可以参考 POMEAS电动变倍镜头选型指南 ， 根据实际视野和检测需求进行匹配。

POMEAS机器视觉光学方案

POMEAS可根据半导体、电子、精密加工及自动化设备的实际应用， 提供连续变倍镜头、电动变倍镜头、工业相机、机器视觉光源及相关光学附件的选型与成像测试。

如需进行镜头选型，请提供相机Sensor、分辨率、最大/最小视野FOV、 工作距离WD、最小检测特征以及机械安装空间， 以便快速确定合适的光学配置。
