قياس أبعاد علبة الساعة: من دقائق إلى ثوانٍ لكل قطعة مع IMAGE 3

تُعدّ علب الساعات وألواح الحركة من أكثر القطع كثافةً بالأبعاد في الأجهزة الاستهلاكية: عشرات من الثقوب والتجاويف والأقواس والملامح المُشكّلة آليًا في قطعة معدنية صغيرة، بتفاوتات في حدود أجزاء المئة من الميليمتر. وعندما انتقل أحد مصنّعي مكوّنات الساعات في دلتا نهر اللؤلؤ من الفحص بالعيّنات إلى الفحص بنسبة 100%، أصبحت عملية القياس اليدوية هي عنق الزجاجة. يوضّح هذا التطبيق كيف اختصر نظام القياس البصري الفوري IMAGE 3 من POMEAS زمن الفحص من 3–5 دقائق إلى بضع ثوانٍ لكل قطعة.

التحدي: فحص بنسبة 100% دون إبطاء الإنتاج

العميل مصنّع لمكوّنات الساعات المعدنية في دلتا نهر اللؤلؤ، وهي منطقة تستحوذ على حصة كبيرة من طاقة تشكيل علب الساعات في العالم. كان قسم الجودة يفحص القطع على ماكينة قياس بصري ثنائية الأبعاد يدوية: يضبط المشغّل القطعة، ثم يحرّك منصة XY نقطة بنقطة، ويقرأ نحو 20–30 بُعدًا لكل قطعة، أي ما يعادل 3–5 دقائق للقطعة الواحدة.

وعندما تطلّب المنتج فحصًا كاملًا لكل قطعة، لم يعد زمن الدورة هذا مقبولًا. احتاج العميل إلى حلّ قياس غير تلامسي يجمع بين الإنتاجية العالية والدقة العالية معًا.

القطعة: لوح حركة نحاسي

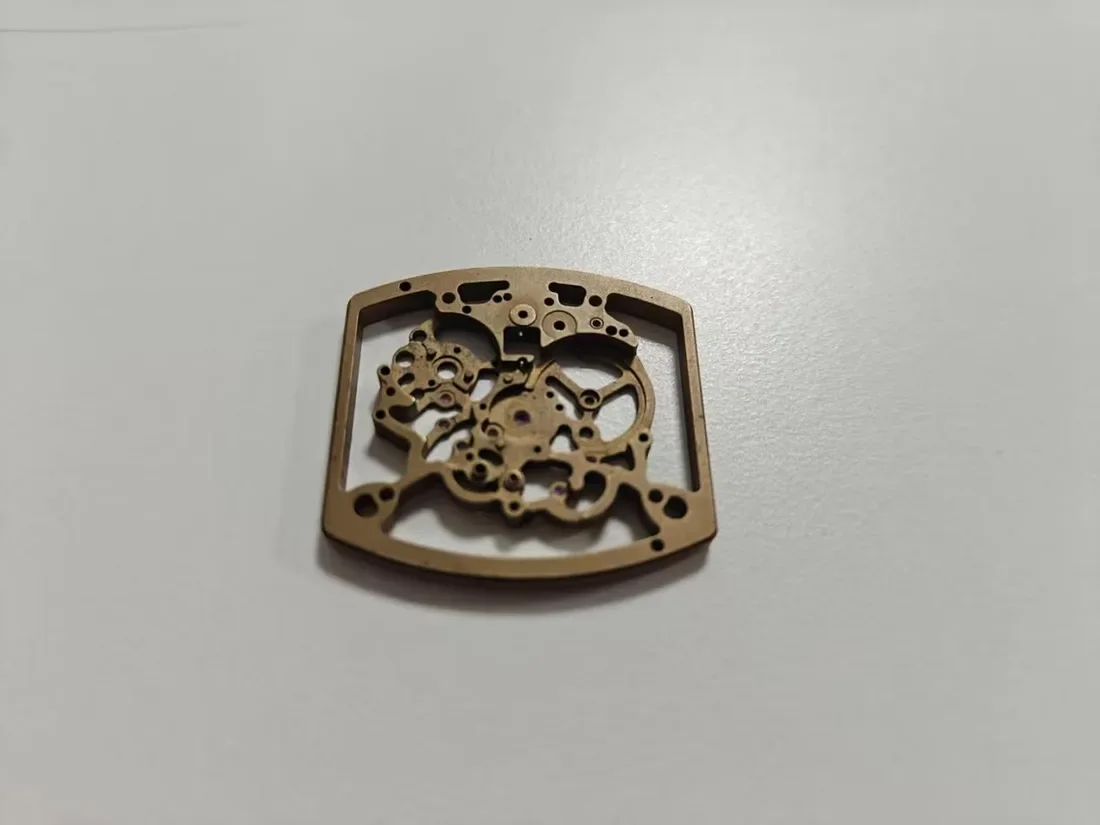

القطعة في هذا التطبيق هي لوح حركة نحاسي مُشكَّل بالتحكم الرقمي CNC بأبعاد 32,5 × 25 مم، ويحمل مجموعة كثيفة من الثقوب الدقيقة والمجاري والتجاويف والملامح، وكل عنصر منها نقطة تحقّق بُعدية.

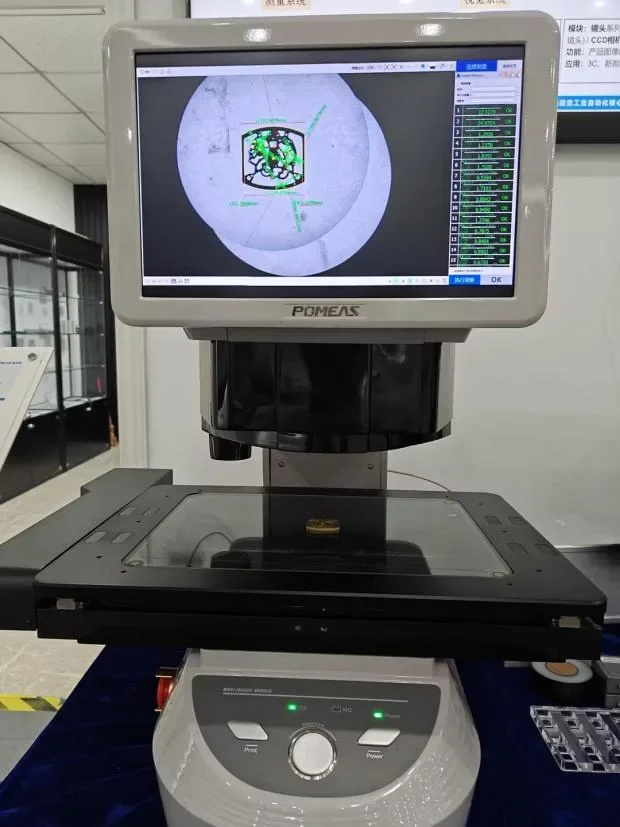

الحل: نظام القياس البصري الفوري POMEAS IMAGE 3

سلسلة POMEAS IMAGE 3 هي نظام قياس بصري فوري مُصمَّم لقياس ثنائي الأبعاد سريع وقابل للتكرار على أرض المصنع. والتكوين المستخدم في هذا التطبيق:

• مدى قياس واسع — حتى 300 × 200 × 75 مم في IMAGE 3 Pro، ما يسمح بوضع مكوّنات الساعة بحرّية على المنصة وقياسها بنقرة واحدة.
• بدون تثبيت وبدون ضبط نقطة الصفر — يتعرّف البرنامج على محيط القطعة ويحدّد كل عنصر قياس مباشرةً من الصورة، بأي زاوية وضع.
• تعرّف على جميع العناصر بلقطة واحدة — تُحدَّد كل نقاط القياس من صورة واحدة وتُقاس في مرور واحد، دون تحرّك نقطي للمنصة.
• قياس الارتفاعات والدرجات — يضيف مستشعر طيفي عالي الدقة مدمج قدرة قياس 2.5D للدرجات والأبعاد الارتفاعيّة.
• نتائج متكرّرة لا تعتمد على المشغّل — يزيل الاستخلاص الآلي للحواف تفاوت القراءة الناتج عن الفحص اليدوي.

لست متأكدًا من طراز IMAGE 3 المناسب لقطعك؟ راجع دليل اختيار ماكينة القياس البصري الآلية IMAGE 3.

عملية القياس والنتائج

تمّت برمجة إجراء القياس مرة واحدة من رسم العميل. وبعد ذلك يتكوّن الفحص من ثلاث خطوات:

1. ضع لوح الحركة في أي موضع على المنصة الزجاجية.
2. شغّل برنامج القياس المحفوظ بنقرة واحدة.
3. يتعرّف النظام على جميع العناصر من صورة واحدة، ويقيس كل بُعد، ويحكم تلقائيًا على كل عنصر بمطابق/غير مطابق OK/NG.

في الاختبار الموضّح أعلاه، جرى التقاط المجموعة الكاملة لأبعاد اللوح النحاسي — المحيط الخارجي، وأقطار الثقوب، والمسافات بين المراكز، وأنصاف أقطار الأقواس — في دورة قياس واحدة، وحصلت جميع العناصر على حالة OK.

عناصر علبة الساعة التي يمكن قياسها بلقطة واحدة

• القطر والمحيط الخارجي للعلبة
• الأقطار الداخلية للثقوب
• المسافة بين الأذنين وتباعد ثقوبهما
• مواضع فتحات الأزرار والتاج
• أنصاف أقطار الدرجات والأقواس والحواف المشطوفة
• التمركز وزوايا الفتح
• عرض العلبة وسائر الأبعاد المسقطة ثنائية الأبعاد

لماذا يناسب القياس البصري الفوري إنتاج مكوّنات الساعات

1–3 ثوانٍ لكل قطعة

تلتقط البصريات مزدوجة التمركز التليسينتري القطعة كاملة في لقطة واحدة وتقيس كل الأبعاد ثنائية الأبعاد في وقت واحد، دون تنقل منصة XY بين العناصر. العمل الذي يستغرق 3–5 دقائق على ماكينة يدوية ثنائية الأبعاد (و3–8 دقائق بالقدمة أو الميكرومتر) يُنجَز في 1–3 ثوانٍ. ويمكن وضع عدة قطع على المنصة وقياسها معًا، وهو ما يناسب الدوريات على خطوط CNC والفحص الكامل عند الاستلام.

بدون تلامس: لا خطر خدش على الأسطح الملمّعة

تلامس القدمة والميكرومتر القطعة. وعلى علب الفولاذ الملمّع كالمرآة أو التيتانيوم أو البرونز أو المطليّ بـ PVD، قد تترك قوة القياس خدوشًا يفوق كلفة إعادة معالجتها كلفة الفحص نفسه بكثير. أما القياس الفوري فهو بصري بالكامل: لا شيء يلامس التشطيب، وهذا مهم بشكل خاص في الفحص النهائي للعلب الراقية.

دقة ميكرونية مستقرة بلا تفاوت بين المشغّلين

يغطّي IMAGE 3 تفاوتات علب الساعات المعتادة (±0,01–0,03 مم) بفاصل مريح. والأهم بالمثل أن النتيجة لم تعد تعتمد على من يقوم بالقياس: فالقراءة اليدوية وأسلوب محاذاة الخطوط يختلفان من مفتّش لآخر، بينما يعطي الاستخلاص الآلي للحواف النتيجة ذاتها في كل مرة. ويحتاج المشغّلون الجدد إلى تدريب قصير فقط.

موثوقية على المعادن عالية الانعكاس

تعكس المعادن الملمّعة والمصقولة والمطليّة بـ PVD الضوء بقوة، ما يسبّب ضبابية الحواف في أنظمة الرؤية العادية. يعمل IMAGE 3 مع إضاءة حلقية قابلة للتعديل متعددة المقاطع: تُضبط زاوية الإضاءة وسطوعها وفقًا لتشطيب السطح، فيلتقط البرنامج حافة نظيفة ومستقرة على الفولاذ الملمّع والتيتانيوم.

بيانات قابلة للتتبّع و SPC

تُؤرشف كل عملية قياس تلقائيًا مع حكم OK/NG، ويمكن تصديرها إلى Excel. وتمنح إحصاءات SPC قسم التشكيل تغذية راجعة سريعة عن انحراف CNC: فتُكتشف اتجاهات القطر الخارجي أو الثقوب أو تباعد الأذنين قبل إنتاج قطع تالفة. كما تلبّي سجلات الدفعات متطلبات التتبّع في سلاسل توريد العلامات التجارية للساعات.

إعادة استخدام البرامج في الإنتاج متنوّع الطرازات

برنامج قياس واحد لكل طراز قطعة، يُحفظ ويُستدعى بنقرة واحدة. ولمتطلبات القطع النموذجية من طرازات متعددة ودفعات صغيرة — العلب البرونزية الكلاسيكية والإصدارات المحدودة والعلامات المستقلة — يمكن تحميل عشرات البرامج مسبقًا، ما يختصر زمن التغيير إلى ما يقارب الصفر.

مقارنة طرق الفحص

الخلاصة

في إنتاج علب الساعات وألواح الحركة، نادرًا ما يكون عنق الزجاجة هو مركز التشكيل؛ بل خطوة الفحص التي تليه. في هذا التطبيق، حوّل POMEAS IMAGE 3 إجراءً يدويًا يستغرق 3–5 دقائق إلى عملية بنقرة واحدة وثوانٍ لكل قطعة، بنتائج ميكرونية ثابتة، وبلا أي تلامس مع الأسطح الملمّعة، وببيانات قابلة للتتبّع بالكامل. وإذا كان خط مكوّنات الساعات لديك يواجه المتطلّب نفسه للفحص بنسبة 100%، فإن نظام القياس البصري الفوري IMAGE 3 مُصمَّم لهذه المهمة تحديدًا.
