الفرق بين الزوم والتكبير: أي عدسة صناعية تحتاج؟
الجواب السريع: الزوم والتكبير يصفان تغيّرين بصريين مختلفين، والخلط بينهما يؤدي إلى شراء العدسة الخطأ. الزوم يعني تغيير المسافة البؤرية للنظام البصري، وهو ما يغيّر مجال الرؤية. التكبير هو النسبة بين حجم الصورة وحجم الجسم؛ وتغييره يغيّر حجم القطعة كما تظهر على المستشعر. في الأتمتة الصناعية، «تغيير المسافة البؤرية» يُنجز غالبًا باختيار عدسة FA ثابتة البؤرة مختلفة من سلسلة البؤر، بينما «تغيير التكبير داخل عدسة واحدة» هو بالضبط ما صُممت من أجله عدسة الزوم الصناعية. يشرح هذا المقال المصطلحين، ويربطهما بصيغة واحدة بسيطة، ويساعدك على تحديد نوع العدسة الذي يحتاجه مشروعك فعلًا.
1. ما هو الزوم؟ (تغيير المسافة البؤرية)
المسافة البؤرية خاصية للعدسة نفسها: المسافة (في الهواء، عند الضبط على اللانهاية) بين المستوى الرئيسي والبؤرة، وتقاس بالمليمتر. عندما «تكبّر بالزوم» فأنت تغيّر هذه المسافة. النتيجة البصرية المباشرة هي تغيّر مجال الرؤية (FOV):
- مسافة بؤرية أطول ← مجال أضيق، ويظهر الجسم أكبر على المستشعر.
- مسافة بؤرية أقصر ← مجال أوسع، ويدخل مشهد أكبر في المستشعر.
في الممارسة العملية للرؤية الآلية هناك طريقتان مختلفتان تمامًا «للزوم»:
- استبدال أو اختيار عدسة ثابتة البؤرة. عدسة FA الصناعية ثابتة البؤرة لها مسافة بؤرية واحدة لا يمكن تغييرها — 8 مم، 12 مم، 16 مم، 25 مم، 35 مم، 50 مم، 75 مم وهكذا. تغيير المجال يعني تركيب عدسة أخرى. هذا هو الأسلوب الأكثر شيوعًا في خطوط الإنتاج لأن البصريات الثابتة أبسط، وتشوهها أقل، وجودتها متوقعة، وتكلفتها منخفضة.
- استخدام عدسة متغيرة البؤرة (varifocal). تغيّر هذه العدسة بؤرتها بتحريك مجموعات العدسات الداخلية. المشكلة: في تصميم varifocal ينجرف مستوى التركيز أثناء الضبط، فتخرج الصورة عن البؤرة ويجب إعادة الضبط بعد كل تغيير. في الفحص الدقيق هذا الثمن عادةً غير مقبول.
عدسة الزوم الصناعية الحقيقية تتجنب هذا الثمن بكونها بارفوكالية (parfocal): تظل الصورة في بؤرتها عبر نطاق الضبط كاملًا. هذا الشرط — البرفوكالية مع تمركز مستقر — هو الفاصل بين عدسة زوم صناعية جادة وأنبوب varifocal عادي.
عدسة FA ثابتة البؤرة تقدم بؤرة واحدة لكل طراز (هنا 25 مم). تغيير المجال يتم باختيار بؤرة أخرى.
2. ما هو التكبير؟ (تغيير نسبة الصورة)
التكبير ليس خاصية للعدسة وحدها — بل يصف العلاقة بين الجسم وصورته:
التكبير = حجم الصورة ÷ حجم الجسم
لمستشعر معيّن، يكون التكبير ومجال الرؤية وجهين لعملة واحدة. الصيغة الوحيدة التي تستحق الحفظ:
FOV = حجم المستشعر ÷ التكبير
عدسة الزوم تغيّر التكبير بشكل متصل داخل أنبوب واحد بتحريك مجموعات عدسات داخلية. مثلًا، عدسة زوم 6.5X تغطي تكبيرًا بصريًا من 0.7X إلى 4.5X: عند 0.7X يرى مستشعر 2/3 بوصة مجالًا قطريًا بمقدار 15.71 مم، وعند 4.5X يرى المستشعر نفسه 2.44 مم — نسبة زوم 6.5:1، كل ذلك دون لمس العدسة أو إعادة ضبطها إذا كانت بارفوكالية.
مصطلحان يُخلط بينهما هنا كثيرًا:
- نسبة الزوم (مثل 6.5:1، 12.5X) هي النسبة بين أكبر تكبير وأصغر تكبير في العدسة — وليست إشارة إلى أن العدسة تعطي «تكبير 6.5X».
- التكبير (مثل 0.7X، 2.0X، 4.5X) هو النسبة الفعلية بين الصورة والجسم عند ضبط معيّن، وهو ما تُحسب به قيمة FOV.
عدسة واحدة، تكبير متصل من 0.7X إلى 4.5X. يتدرج المجال مع 1/التكبير ويعتمد كذلك على حجم المستشعر (قيم من ورقة بيانات POMEAS الرسمية لعدسة زوم يدوية 6.5X).
3. الزوم مقابل التكبير: مقارنة جنباً إلى جنب
| الزوم (تغيير البؤرة) | تغيير التكبير | |
|---|---|---|
| ما الذي يتغير | المسافة البؤرية للنظام البصري (مم) | نسبة الصورة إلى الجسم (X) |
| التأثير المباشر | زاوية/حجم مجال الرؤية | حجم القطعة على المستشعر (FOV = المستشعر ÷ التكبير) |
| التنفيذ النموذجي | اختيار/تبديل عدسات FA ثابتة البؤرة (سلسلة 8 – 80 مم) أو أنبوب varifocal | عدسة زوم متصلة، يدوية أو محرّكة (فئة 0.58X–7.5X) |
| سلوك التركيز | تصاميم varifocal تفقد البؤرة أثناء الضبط؛ العدسات الثابتة لا تتغير أبدًا | عدسات الزوم الصناعية بارفوكالية — البؤرة ثابتة عبر النطاق |
| المعايرة | لكل مسافة بؤرية / كل تبديل عدسة | تُعايَر المواضع القابلة للتكرار مرة واحدة ثم تُستدعى |
| الأفضل لـ | الإنتاج الكمي بمجال ثابت، وأقل تكلفة لكل محطة | خطوط متعددة المنتجات، البحث والتطوير، محطة واحدة تغطي مجالات عدة |
4. الزوم البصري مقابل الزوم الرقمي: لا تخلط بينهما أيضًا
مصطلح ثالث يزيد الالتباس. الزوم الرقمي ليس بصريات أصلًا — إنه قصّ الصورة من المستشعر وتكبيرها برمجيًا. يجعل الجسم يبدو أكبر على الشاشة دون إضافة أي تفاصيل جديدة: الدقة الفعلية لكل مليمتر من الجسم تسوء مع كل نقرة. أما الزوم البصري / التغيير البصري للتكبير فتُنجزه مجموعات عدسات حقيقية، فيبقى المستشعر يأخذ عينات من الجسم بكامل دقته الأصلية.
عند مقارنة أوراق بيانات العدسات، ما يهم لقدرة الفحص هو نطاق التكبير البصري فقط. إذا ذكر نظام رقم «زوم» كبيرًا تحقق بعد القص، فإن الدقة في مستوى الجسم التي تحصل عليها فعليًا قد تكون أسوأ بكثير مما يشير إليه الرقم.
5. أي نوع عدسة يناسب مشروعك؟
اختر عدسة FA ثابتة البؤرة عندما:
- يكون مجال الرؤية ثابتًا ومعلومًا وقت التصميم.
- تنتج منتجًا واحدًا (أو منتجات قليلة) بكميات كبيرة وتريد أقل تكلفة لكل محطة.
- تحتاج تشوهًا منخفضًا جدًا أو تحكمًا دقيقًا في هندسة الصورة — البصريات الثابتة أبسط وأكثر استقرارًا.
- تغيير المجال من حين لآخر مقبول، لأنه يعني فقط تركيب عدسة أخرى.
تصفّح تصنيف عدسات FA الصناعية لترى كيف تقابل المسافة البؤرية وحجم المستشعر وعدد البكسلات كل طراز.
اختر عدسة زوم صناعية عندما:
- تغطي كاميرا واحدة مجالات رؤية عدة — تبديل بين منتجات مختلفة، أو قطع بأحجام مختلفة على المحطة نفسها.
- المشروع في مرحلة بحث وتطوير أو إنتاج تجريبي ومجال الرؤية النهائي لم يُثبَّت بعد؛ عدسة الزوم توفر تكلفة شراء عدسات جديدة.
- تريد تحكمًا عن بُعد أو آليًا في التكبير: عدسات الزوم المحرّكة تقبل أوامر المنفذ التسلسلي ويمكنها استدعاء مواضع معايَرة.
- يحتاج الفحص بحثًا واسعًا ثم نظرة دقيقة على العيب: صغّر التكبير للتحديد، كبّره للقياس.

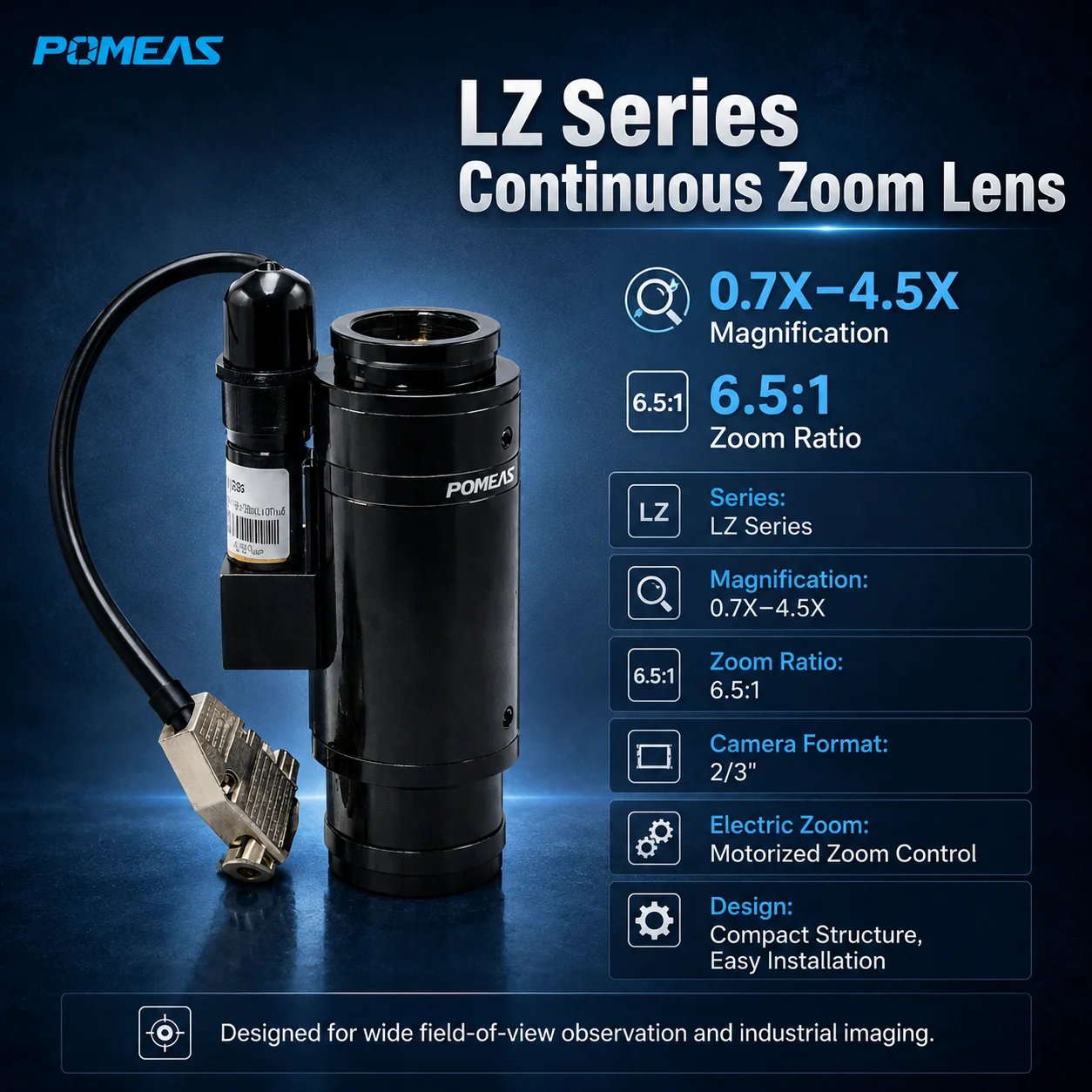

عدسة الزوم المحرّكة (هنا LZ-650104، 0.7X–4.5X) تغيّر التكبير داخل أنبوب واحد — دون تبديل العدسة، ودون إعادة ضبط، ومواضع معايَرة يمكن استدعاؤها آليًا.
يعرض تصنيف عدسات الزوم الصناعية طرازات يدوية، وبمواضع مثبتة، وبإضاءة محورية، ومحرّكة مع نطاقات تكبيرها.
6. أخطاء شائعة ينبغي تجنبها
- قراءة «6.5X» على أنها التكبير. في عدسة زوم 6.5X هذا الرقم هو نسبة الزوم (4.5X ÷ 0.7X ≈ 6.5). نطاق التكبير الفعلي هو 0.7X–4.5X، ويجب حساب المجال من هذه القيم.
- تجاهل حجم المستشعر. التكبير نفسه يعطي مجالات مختلفة على مستشعر 2/3 بوصة وعلى مستشعر 1/3 بوصة. احسب دائمًا FOV = حجم المستشعر ÷ التكبير لـكاميرتك.
- اعتبار الزوم الرقمي زومًا حقيقيًا. الصور المقصوصة تفقد الدقة في مستوى الجسم؛ حدد التغيير البصري للتكبير بدلًا من ذلك.
- شراء عدسة varifocal للفحص الدقيق. إذا انزاح مستوى التركيز مع كل ضبط، خسرت المحطة الوقت وقابلية التكرار. اطلب سلوكًا بارفوكاليًا مع تمركز مُتحقق منه.
7. الأسئلة المتكررة
هل الزوم نفسه التكبير؟
لا. الزوم هو تغيير المسافة البؤرية للنظام البصري، وهو ما يغيّر مجال الرؤية. التكبير هو النسبة بين حجم الصورة وحجم الجسم. ضبط الزوم يغيّر التكبير كأثر جانبي، لكنهما كميتان مختلفتان وتُحدَّدان في أوراق البيانات بصور مختلفة.
ماذا يعني «عدسة زوم 6.5X» فعلًا؟
الرقم 6.5X هو نسبة الزوم — النسبة بين أعلى تكبير وأدناه، مثل 4.5X مقسومة على 0.7X. العدسة نفسها تغطي تكبيرًا بصريًا من 0.7X إلى 4.5X، ويمتد مجال الرؤية العملي على مستشعر 2/3 بوصة من نحو 15.7 مم قطريًا عند 0.7X إلى نحو 2.4 مم عند 4.5X.
هل يمكنني تغيير مجال الرؤية دون تغيير العدسة؟
نعم، بعدسة زوم متصلة. تغيّر التكبير داخل أنبوب واحد، فتغطي كاميرا واحدة نطاقًا من المجالات. إذا كانت العدسة بارفوكالية تظل الصورة في بؤرتها عبر النطاق، وهذا ما يجعل التغيير عمليًا على محطة الفحص.
ما هي البرفوكالية ولماذا تهم في الفحص؟
البرفوكالية (parfocal) تعني أن العدسة تحفظ الصورة في بؤرتها أثناء تغيير التكبير أو المسافة البؤرية. من دونها تفرض كل عملية ضبط إعادة تركيز، مما يبطئ تبديل الإنتاج ويضر بتكرارية المحطات الآلية. عدسات الزوم الصناعية من POMEAS مصمَّمة وقابلة للضبط على البرفوكالية والتمركز، فيمكن استدعاء تكبير معايَر دون إعادة تركيز.
متى أختار عدسة FA ثابتة البؤرة بدل عدسة الزوم؟
عندما يكون المجال ثابتًا وتنوع المنتجات قليلًا والكمية كبيرة. عدسة FA ثابتة البؤرة أبسط وأرخص وعادةً أقل تشوهًا. اختر عدسة الزوم عندما تحتاج تغيير تكبير مرنًا أو آليًا، أو أحجام قطع متباينة، أو حين تريد محطة واحدة تخدم عدة مجالات فحص.
