6.5倍电动连续变倍工业镜头｜机器视觉检测与精密成像

产品介绍

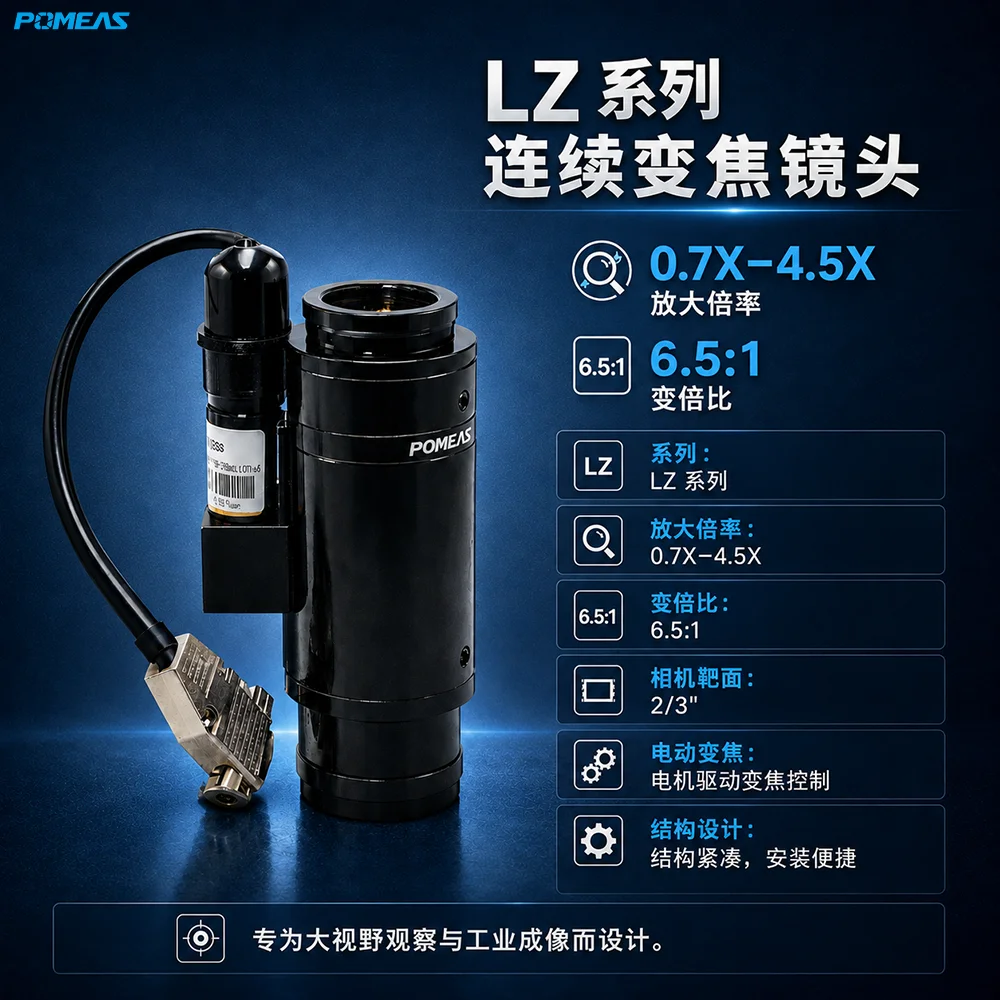

POMEAS 6.5倍 电动连续变倍工业镜头 是一款面向 机器视觉检测、 自动化设备集成和精密观察应用的高分辨率光学镜头。产品提供0.7X–4.5X连续光学倍率，变倍比达到6.5:1，可根据被测产品尺寸、检测视野和细节观察需求调整成像倍率，实现从大视野快速定位到高倍率局部观察的灵活切换。

镜头最大兼容 2/3英寸工业相机， 采用标准C接口，工作距离约为82±2 mm。紧凑的机械结构便于安装在自动化检测设备、视觉定位平台、精密观察系统及电子元件检测设备中。

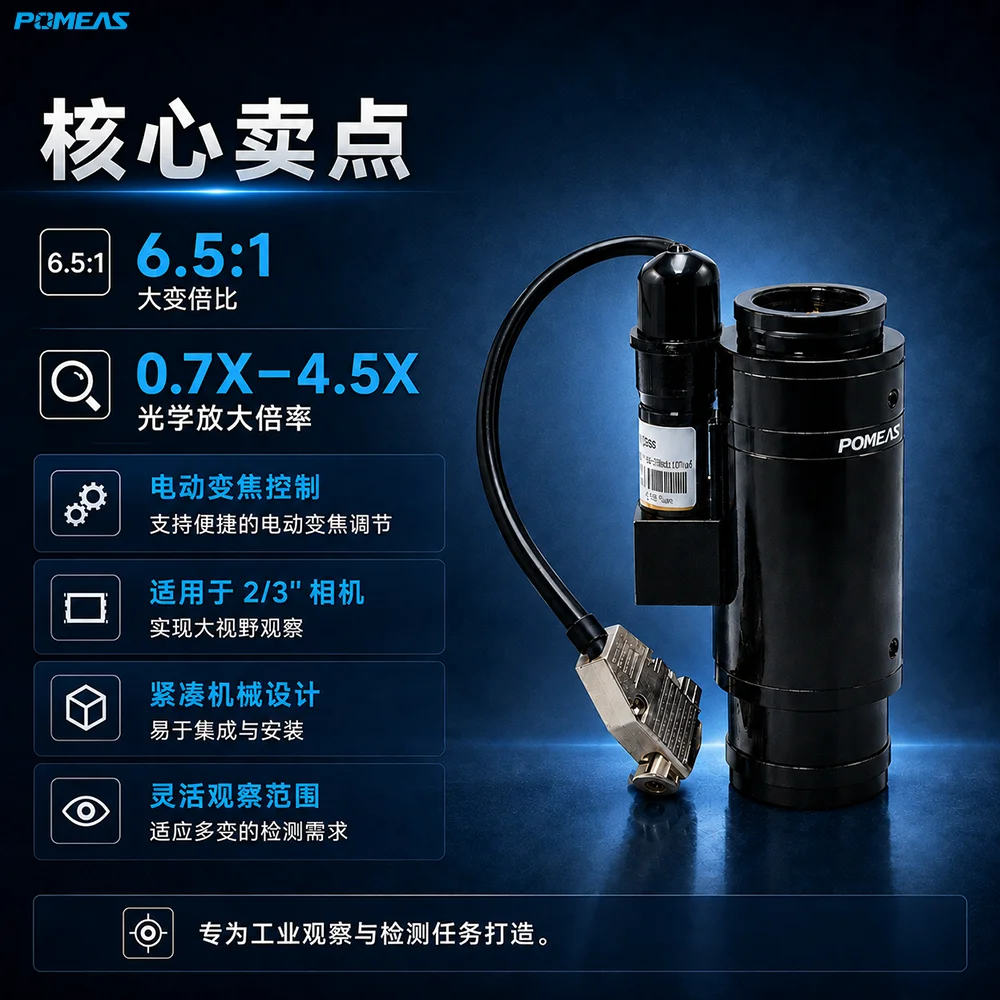

主要特点

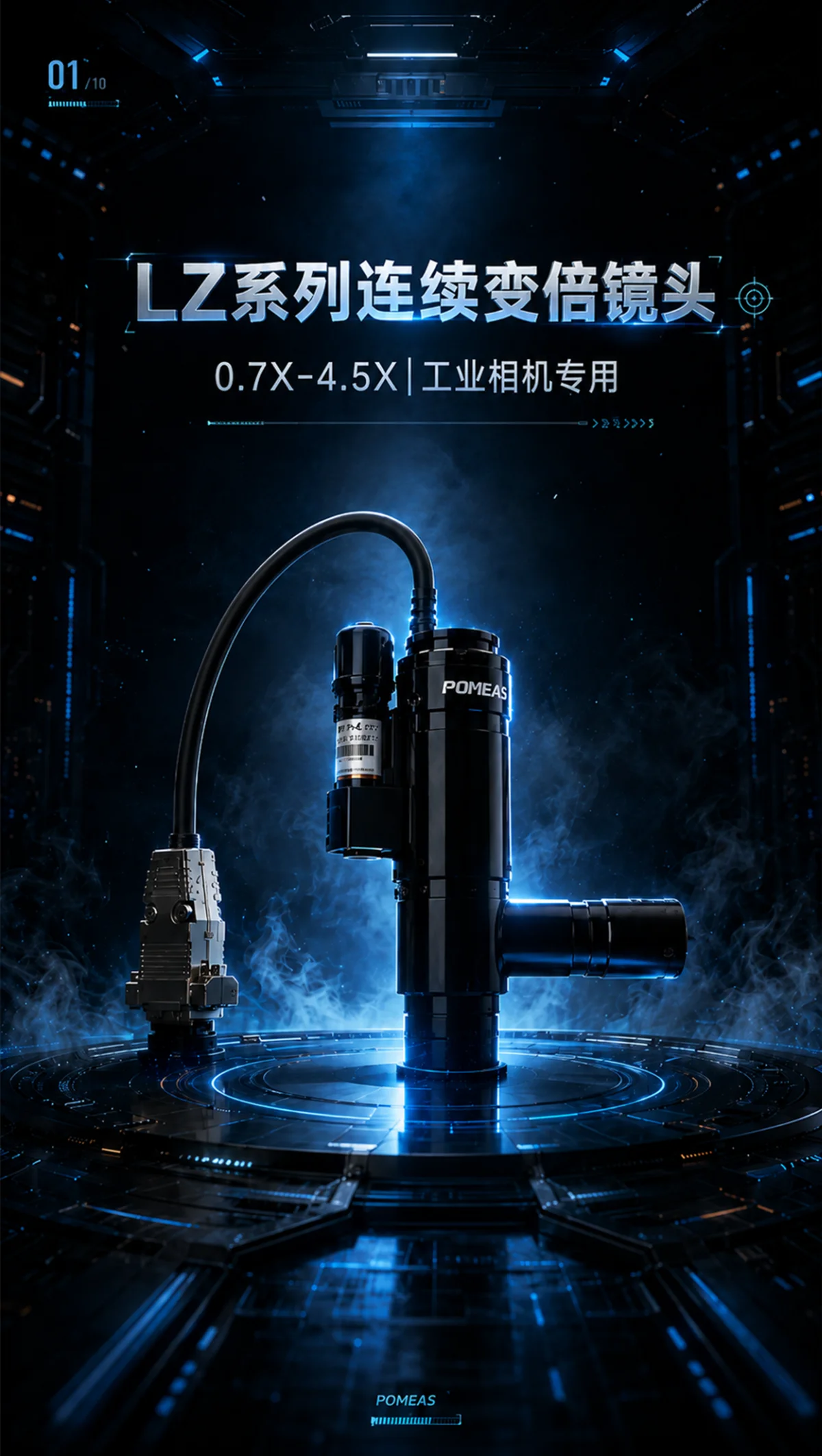

0.7X–4.5X连续光学变倍

镜头覆盖0.7X至4.5X的连续光学倍率，可在不频繁更换镜头的情况下，根据不同产品尺寸和检测特征调整视野范围。低倍率适合产品整体定位和大范围观察，高倍率适合局部结构、字符、边缘及微小缺陷观察。

6.5:1大范围变倍比

6.5:1变倍比兼顾大视野成像与细节放大能力，可满足同一设备对不同规格产品或不同检测区域的成像需求，提高视觉系统的使用灵活性。

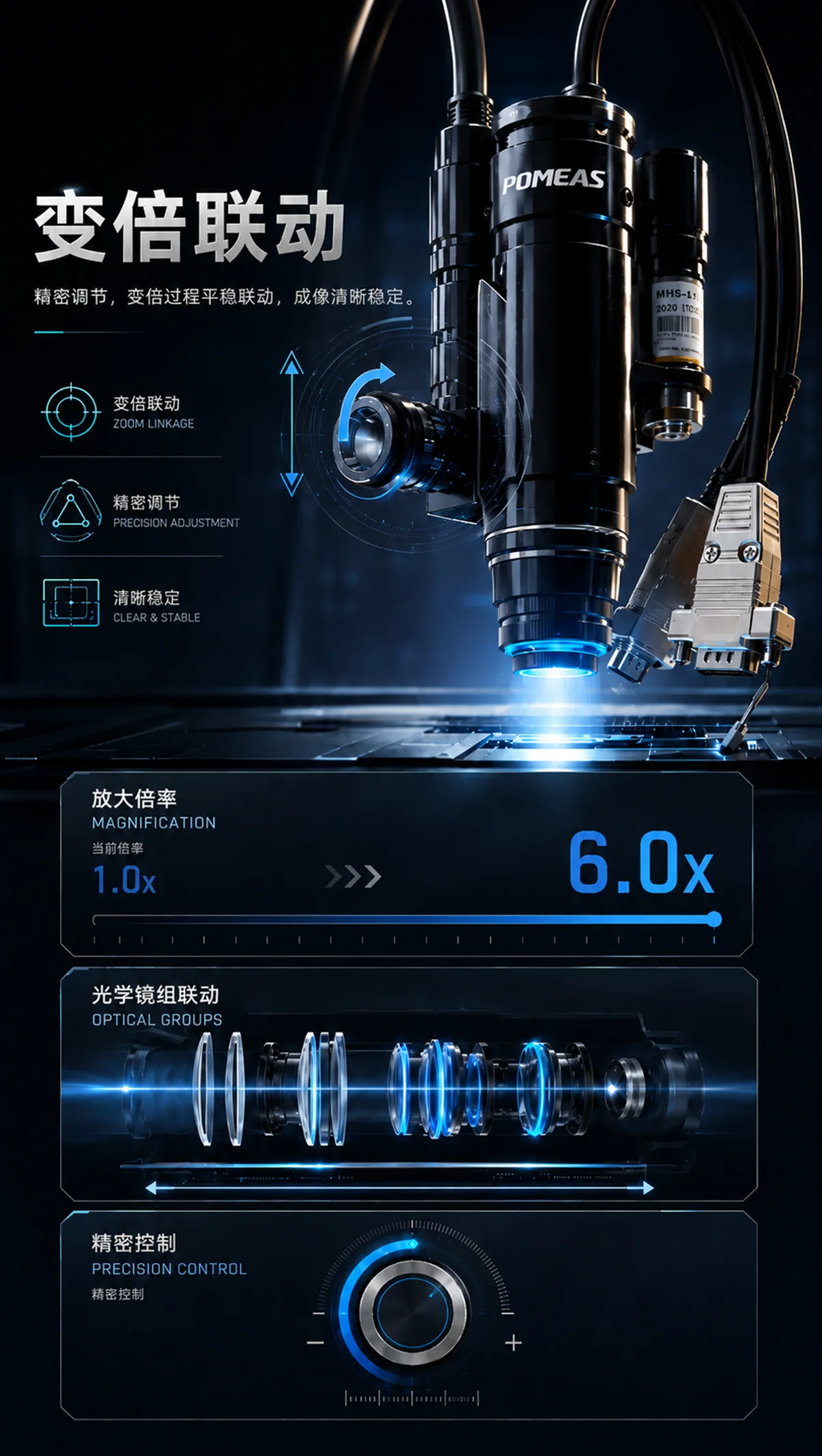

电动变倍控制

镜头采用电动变倍方式，可通过 自动化控制系统 调整倍率，减少人工调节带来的效率和重复定位差异，适合自动检测、远程调节及多工位视觉系统。

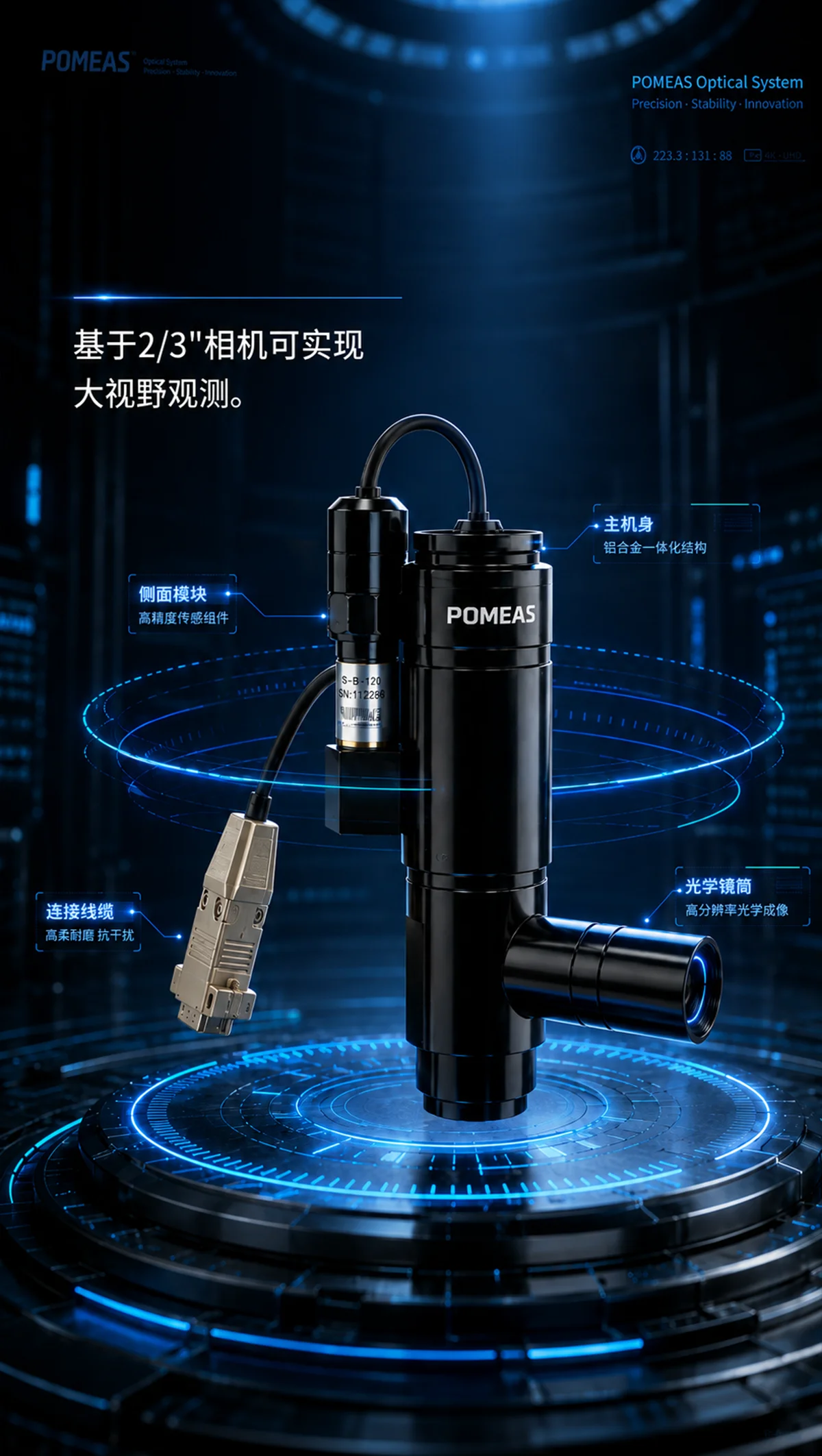

兼容2/3英寸工业相机

最大兼容2/3英寸传感器，也可搭配1/2英寸、1/3英寸等较小靶面的工业相机，为不同视野和分辨率要求提供更多相机选型空间。

标准C接口设计

镜头采用 机器视觉行业 常用的C接口，便于与工业相机、 视觉模组 和自动化设备集成，降低设备安装和镜头匹配难度。

紧凑轻量化结构

产品结构紧凑，重量约为0.067 kg，适合安装空间有限或对设备负载有要求的视觉检测平台。

技术亮点

直流伺服电机与闭环控制

电动系统采用直流伺服电机及闭环控制方式，可提高变倍调节速度和重复定位稳定性，帮助视觉系统在不同倍率之间进行更加稳定的切换。

RS-232通信控制

电动控制系统可通过9针RS-232串口进行控制，支持单轴或双轴控制方式，便于与工控机、PLC、运动控制器及自动化设备连接。

可选USB控制方案

根据项目集成需求，完整的电动控制系统还可通过RS-232或 USB接口 进行控制。USB控制属于具体配置方案，建议在选型和下单前确认。

适应工业振动环境

镜头机械结构注重稳定性，可在存在一定机械振动的设备环境中保持较好的安装稳定性，适合连续运行的自动化生产和视觉检测设备。

支持OEM系统集成

针对设备开发商和自动化集成商，可根据项目需求提供相应的底层软件代码或控制集成支持，便于将镜头控制功能接入现有设备软件。

规格参数

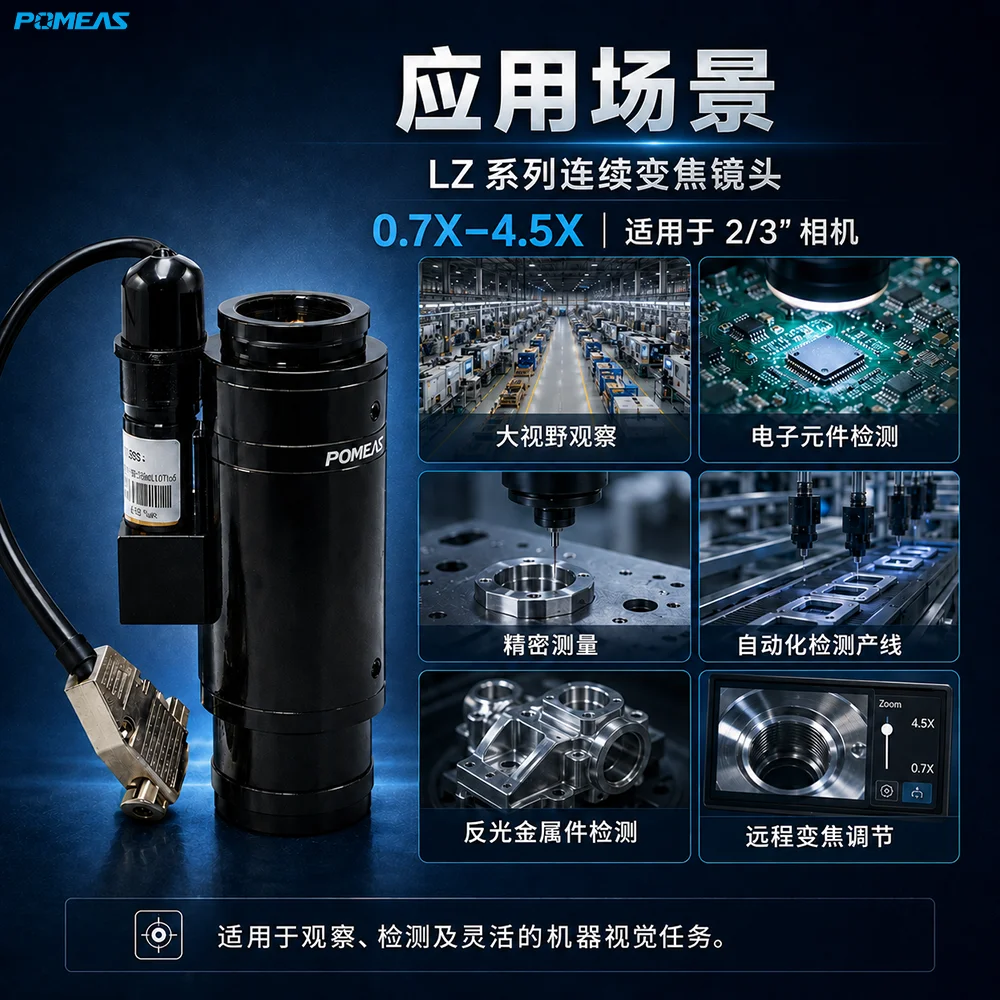

典型应用

半导体检测

适用于晶圆、芯片、封装器件、引脚、焊点及微小结构的定位观察、外观检查和局部细节分析。

PCB及电子元件检测

可用于PCB线路、连接器、焊点、电子元器件、端子及精密零件的字符识别、位置检测、轮廓观察和缺陷检查。

自动化视觉定位

安装在自动化设备、机械手或视觉定位平台中，对产品位置、方向、边缘及装配状态进行识别，为抓取、定位和装配提供图像信息。

精密零件外观检测

适用于金属零件、塑料件、连接件及微型结构件的划痕、缺口、毛刺、破损、污染和装配异常观察。

尺寸测量辅助成像

可与工业相机及 视觉测量系统 配合，为长度、宽度、孔径、间距、边缘和轮廓测量提供清晰稳定的图像。

电子通信行业

适用于通信连接器、光通信元件、精密端子及小型组件的外观、位置和装配质量检查。

该系列镜头主要可应用于半导体、自动化、电子通信等行业。

常见问题（FAQ）

这款镜头的光学倍率是多少？

镜头提供0.7X–4.5X连续光学倍率，变倍比为6.5:1，可兼顾大视野定位和高倍率细节观察。

镜头可以搭配多大的工业相机？

最大兼容2/3英寸传感器，同时可以搭配1/2英寸、1/3英寸等较小靶面的工业相机。

镜头采用什么接口？

产品采用标准C接口，可与常见C接口工业相机配合使用。

镜头的工作距离是多少？

标准工作距离约为82±2 mm。实际视野和成像效果还会受到相机传感器尺寸、镜头倍率、 机器视觉光源 及被测物尺寸影响。

镜头是手动变倍还是电动变倍？

该产品采用电动变倍方式，可通过控制系统调整光学倍率，适合自动化设备和远程控制应用。

电动变倍采用什么通信接口？

标准电动控制系统支持9针RS-232串口，可执行单轴或双轴控制。具体通信协议、控制指令和配套控制器需根据实际配置确认。

是否支持USB控制？

完整集成的电动控制系统可提供RS-232或USB控制方案。USB控制是否属于标准配置，需要在下单前确认。

是否可以连接PLC或工控机？

可以。镜头控制系统可通过RS-232等接口与工控机、PLC或其他自动化控制设备进行集成，具体连接方式需根据设备接口和控制协议确定。

是否可以在不同倍率之间自动切换？

可以通过控制系统设置倍率调节。实际能否实现预设位置调用、自动切换或与检测程序联动，取决于控制器和上位机软件配置。

镜头是否适合振动环境？

镜头机械结构具有较好的稳定性，可用于存在一定机械振动的工业设备。安装时仍建议使用稳固支架，并避免持续强烈冲击。

是否适合尺寸测量？

可以为机器视觉尺寸测量提供成像，但最终测量精度还取决于工业相机分辨率、标定方式、光源、设备稳定性和测量软件。对高精度尺寸测量项目，建议先进行样品测试。

镜头是否包含控制器？

镜头本体、控制器、通信线缆和USB控制模块可能属于不同配置。采购前应确认报价中包含的具体部件，避免遗漏控制系统或连接配件。

可以提供软件开发支持吗？

根据产品资料，可提供OEM平台相关底层软件代码。具体SDK、通信协议、示例程序及技术支持范围需要根据项目需求确认。

如何选择合适的倍率？

需要根据相机传感器尺寸、被测物大小、所需视野、最小检测特征和工作距离综合选择。可使用 POMEAS镜头选型工具 进行初步匹配。选型时建议提供产品尺寸、检测区域、相机型号及目标检测精度，以便确认合适的倍率范围和成像方案。

如需确认镜头、工业相机、光源和控制器的匹配方案，请 联系POMEAS技术团队 获取选型建议、样品测试及项目报价。
