Как контролировать размеры литой шестерни прямо на линии: 3D-профильный лазерный сканер

Кратко: литьевые шестерни легко получают усадку, заусенцы, недолив и превышение высоты литника, а 2D-зрение принципиально не видит высоту. В описанном проекте контроль полностью переведён на 3D-профильный лазерный сканер: один скан даёт одновременно размеры и дефекты, погрешность измерения диаметра укладывается в ±0,1 мм, повторяемость составила 0,05 мм, а цикл одной детали — 6,8 с при требовании 7,5 с.

Ключевые параметры проекта

Почему 2D-зрения здесь недостаточно

Литьевые шестерни ценят за малый вес, низкий шум и самосмазываемость, но литьё чувствительно к колебаниям температуры и давления: отсюда усадка, заусенцы, недолив и завышенный литник. Ручной осмотр медленный и пропускает дефекты; 2D-камера в принципе не измеряет высоту — а именно высота литника относительно базовой плоскости решает, соберётся ли узел. Добавляются и оптические трудности: глянцевая поверхность даёт блики, а следы усадки глубиной в десятки микрон имеют низкий контраст.

Как построен контроль

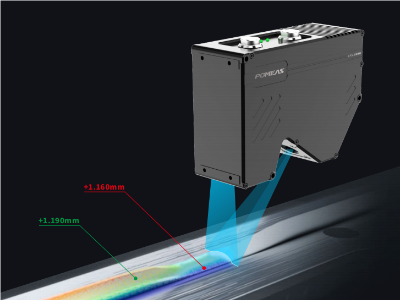

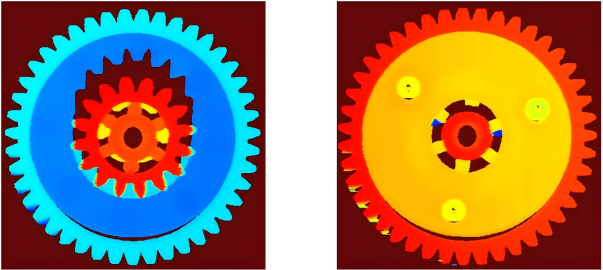

Система использует профильный 3D-лазерный сканер: лазерная линия сканирует шестерню, и каждый профиль превращается в облако точек. Логика измерения состоит из трёх шагов:

1. Базирование. Инструмент сопоставления шаблонов находит устойчивую зону (отверстие или впадину зуба) и фиксирует систему координат — каждое измерение выполняется в одном и том же положении.
2. Высота литника. Вокруг литника извлекаются четыре участка облака точек, по ним строится базовая плоскость; инструмент высоты считает расстояние от наивысшей точки литника до плоскости. Ноль или минус — литник не выступает.
3. Диаметр и дефекты. Инструмент окружности аппроксимирует наружный контур и пересчитывает радиус в диаметр (допуск ±0,1 мм выдерживается); анализ градиента по 3D-профилю выявляет заусенцы, недолив и просадку поверхности.

Результат проекта

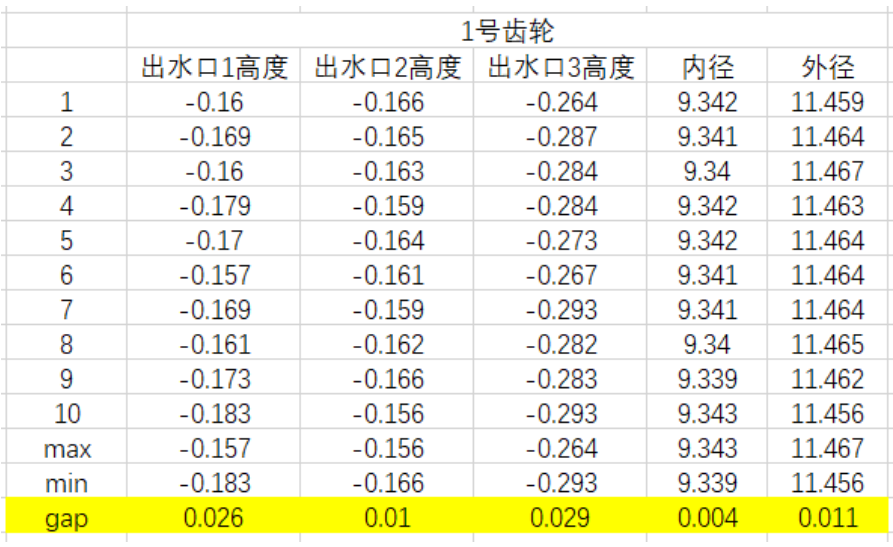

На реальной линии система показала повторяемость измерения диаметра 0,05 мм при допуске ±0,1 мм, стабильный цикл 6,8 с против требуемых 7,5 с, уверенное обнаружение заусенцев и усадки уровня 0,03 мм и 100-процентную достоверность вердиктов по высоте литника (данные проекта). Контроль стал полностью автоматическим: ни ручного осмотра, ни выборочного контроля.

Цепочка решений для вашего применения

1. Есть ли параметр по высоте Z? Если да — 2D-зрение не вариант, нужен 3D-профильный сканер или мульти-сенсорная система.
2. Допуск ÷ 3–5 = требуемая точность сканера по высоте и по X/Y.
3. Глянцевая поверхность? Проверьте отражательную способность на образце: лазерный класс и угол сканирования подбираются под материал.
4. База отсчёта. Заранее определите, откуда строится базовая плоскость/ось — устойчивость базирования важнее точности отдельного измерения.
5. Цикл. Оцените время скана + обработки; параллелизация съёма и расчёта обязательна при циклах ниже 10 с.

Частые вопросы

Ответы на типовые вопросы по этому применению — ниже; для оценки вашей детали свяжитесь с нашими инженерами.
