Конфокальный хроматический датчик перемещения 100 nm, рабочее расстояние 3 mm

Описание продукта

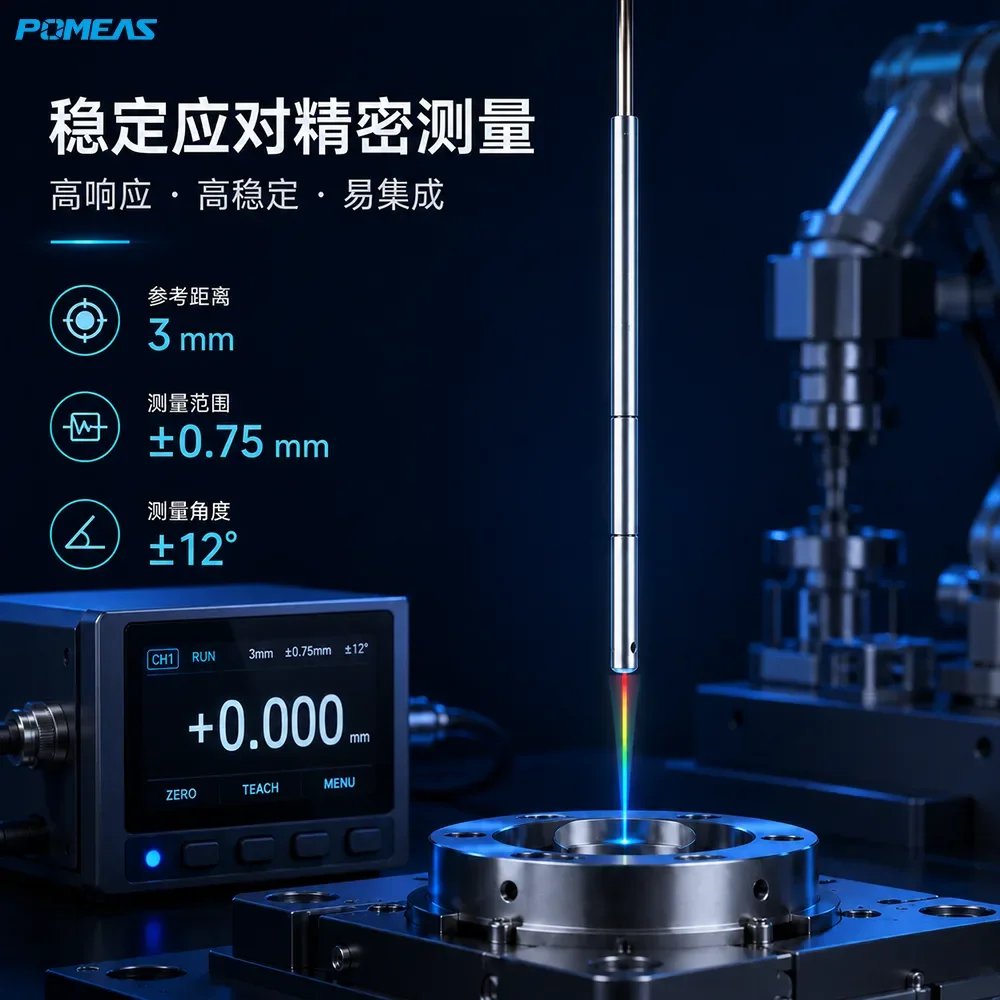

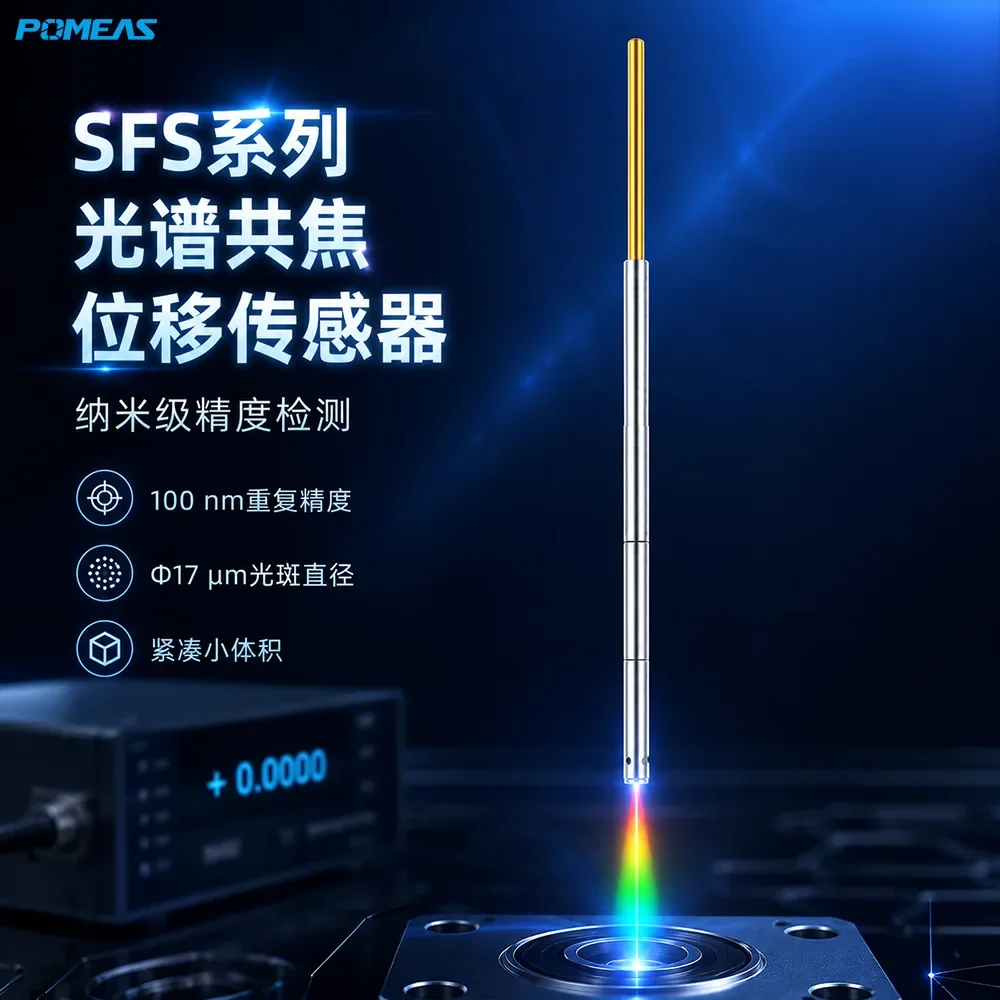

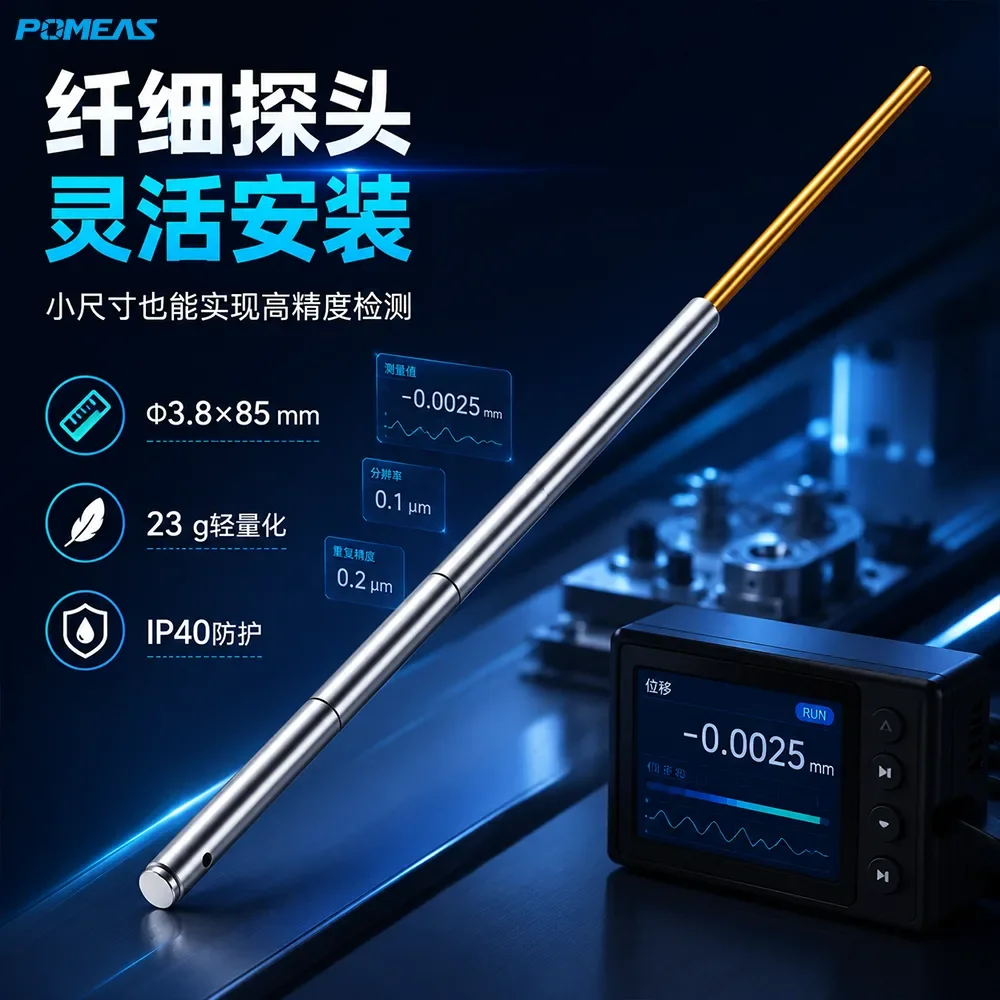

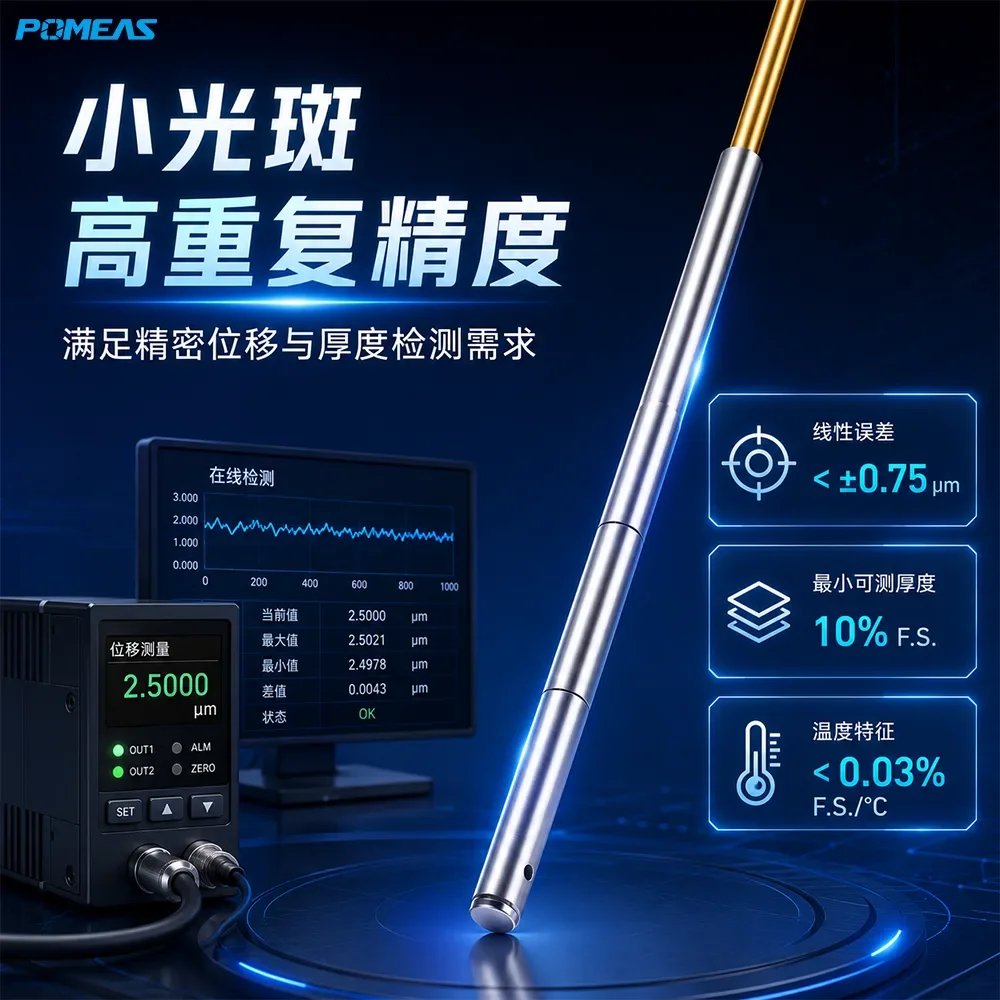

POMEAS SFS-D1503L — это конфокальный хроматический датчик перемещения высокой точности с рабочим расстоянием 3 mm, диапазоном измерения ±0.75 mm и повторяемостью 100 nm. Погрешность линейности составляет ＜±0.75 μm, угол измерения достигает ±12°. Корпус имеет размеры Φ3.8×85 mm при массе 23 g, что упрощает интеграцию в компактные позиции. Хроматический конфокальный принцип обеспечивает бесконтактное измерение непрозрачных и прозрачных материалов при минимальной измеримой толщине 10% F.S..

Основные особенности

• Повторяемость 100 nm и погрешность линейности ＜±0.75 μm
• Диапазон измерения ±0.75 mm (полный ход 1.5 mm)
• Угол измерения ±12°
• Диаметр пятна Φ17 μm
• Бесконтактное оптическое измерение: не повреждает поверхность детали
• Минимальная измеримая толщина 10% F.S., подходит для прозрачных материалов
• Температурная характеристика ＜0.03% F.S./°C, степень защиты IP40

Технические характеристики

Типичные применения

SFS-D1503L применяется для бесконтактного измерения перемещения, высоты, профиля и толщины, точного размерного контроля и контроля деталей с непрозрачными и прозрачными поверхностями. Обеспечивает диапазон ±0.75 mm при рабочем расстоянии 3 mm.

Частые вопросы

Какова точность SFS-D1503L?

Повторяемость 100 nm, погрешность линейности ＜±0.75 μm, температурная характеристика ＜0.03% F.S./°C.

Каковы диапазон измерения и рабочее расстояние?

Рабочее расстояние 3 mm, диапазон измерения ±0.75 mm (полный ход 1.5 mm).

Можно ли измерять прозрачные материалы?

Да. Хроматический конфокальный принцип фокусируется отдельно на верхней и нижней поверхностях; минимальная измеримая толщина составляет 10% F.S..
