Конфокальный хроматический датчик перемещения 100 nm, рабочее расстояние 8 mm

Описание продукта

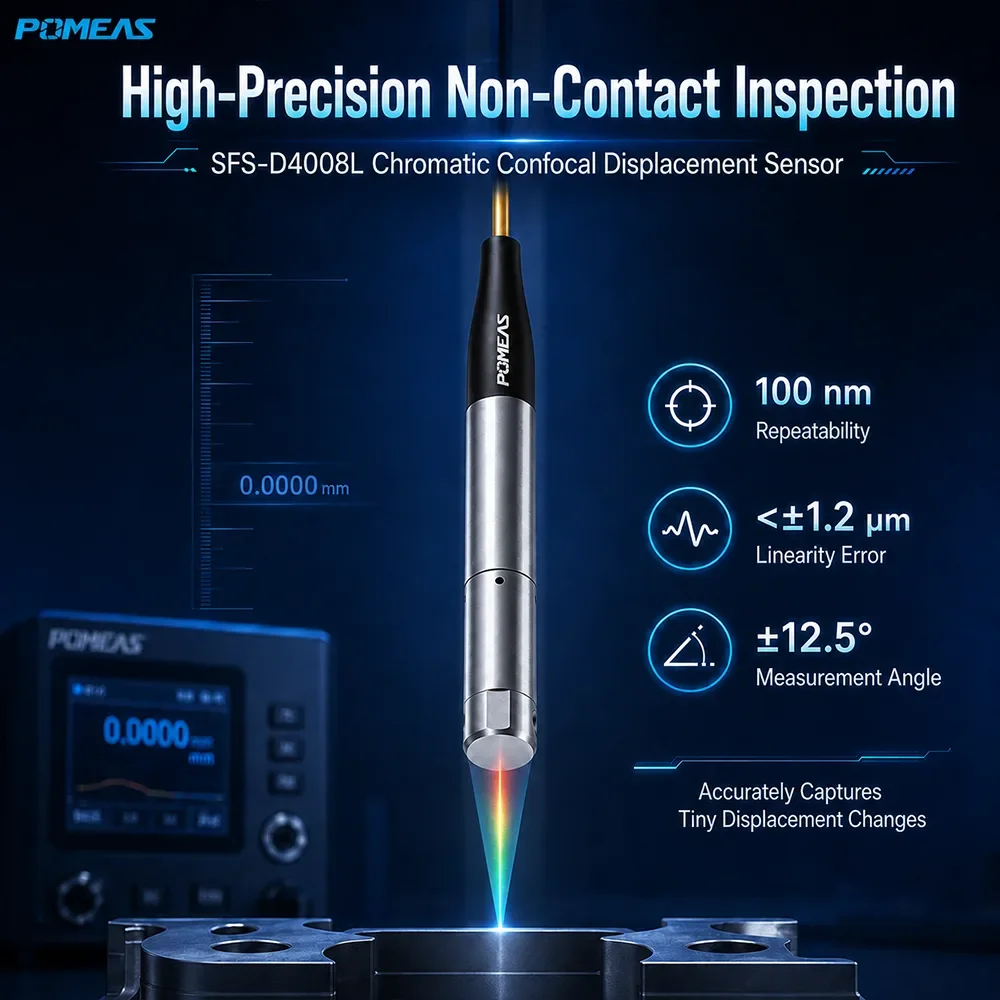

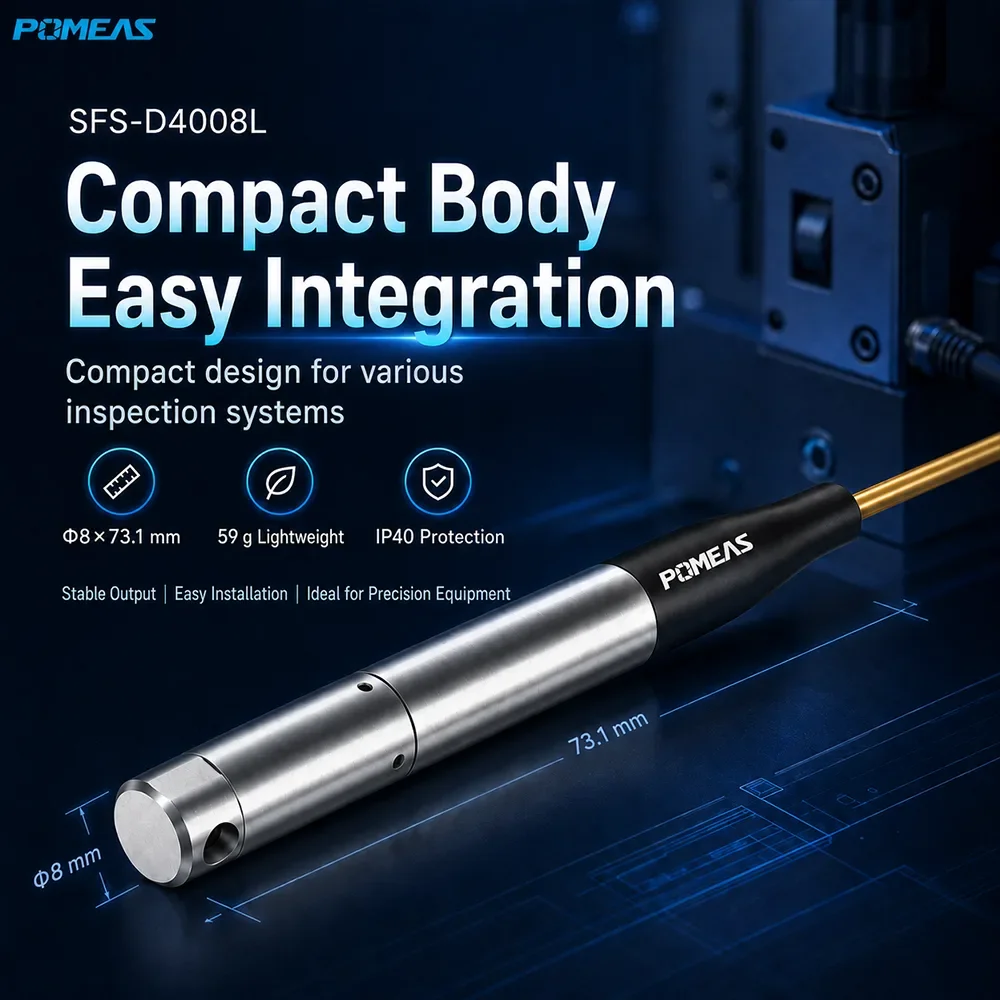

POMEAS SFS-D4008L — это конфокальный хроматический датчик перемещения высокой точности с рабочим расстоянием 8 mm, диапазоном измерения ±2 mm и повторяемостью 100 nm. Погрешность линейности составляет ＜±1.2 μm, угол измерения достигает ±12.5°. Корпус имеет размеры Φ8×73.1 mm при массе 59 g, что упрощает интеграцию в компактные позиции. Хроматический конфокальный принцип обеспечивает бесконтактное измерение непрозрачных и прозрачных материалов при минимальной измеримой толщине 10% F.S..

Основные особенности

• Повторяемость 100 nm и погрешность линейности ＜±1.2 μm

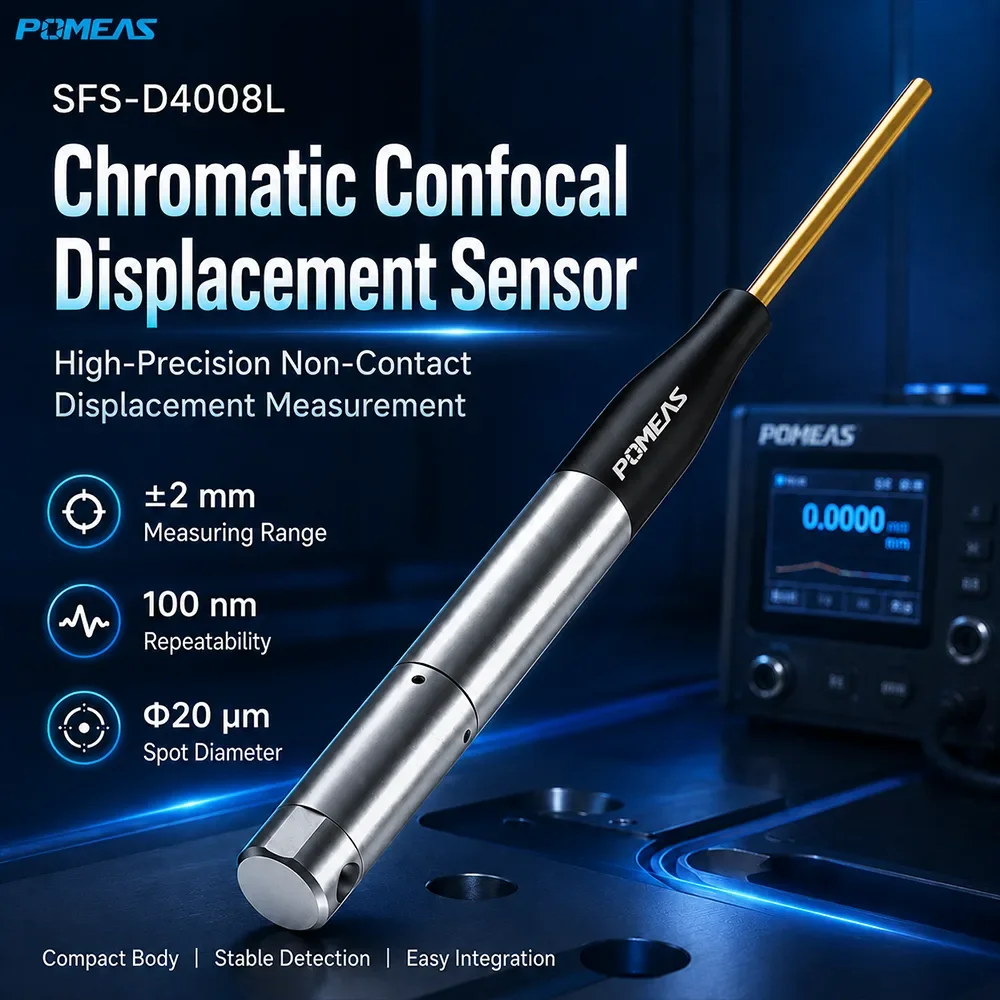

• Диапазон измерения ±2 mm (полный ход 4 mm)
• Угол измерения ±12.5°
• Диаметр пятна Φ20 μm
• Бесконтактное оптическое измерение: не повреждает поверхность детали

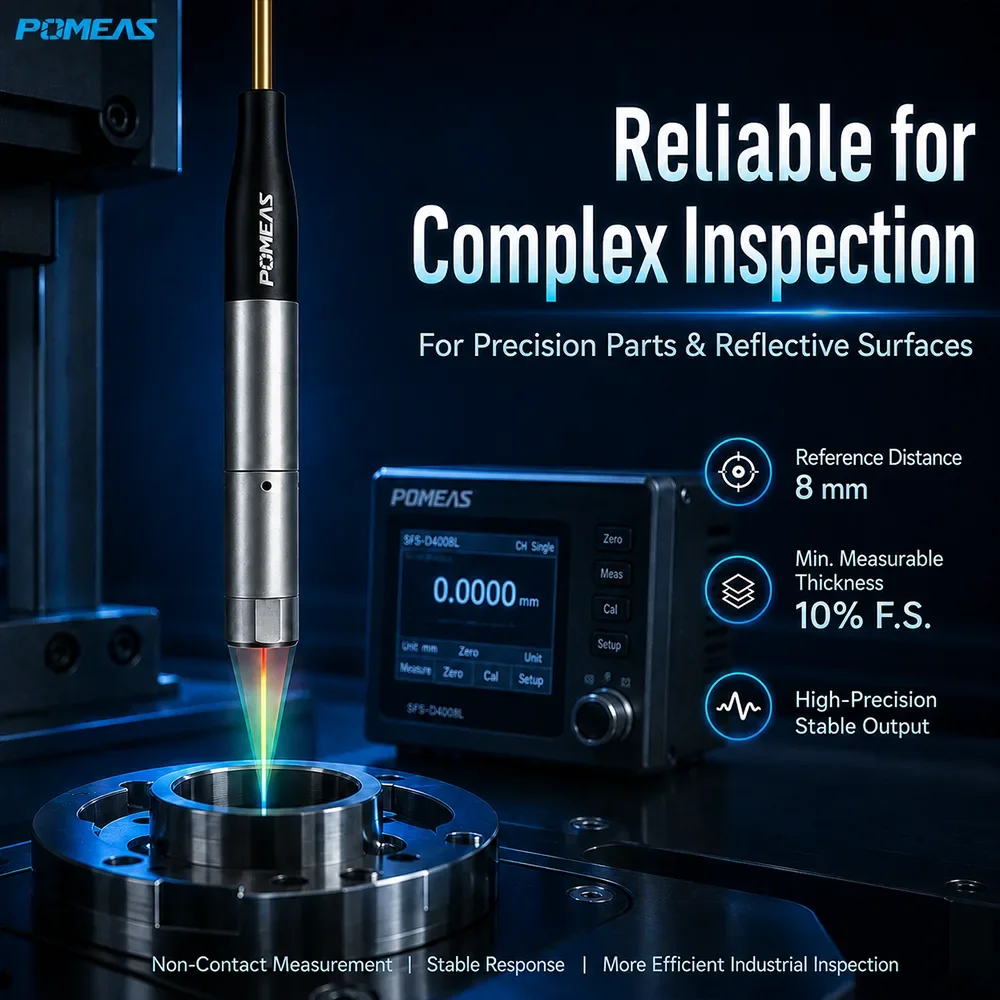

• Минимальная измеримая толщина 10% F.S., подходит для прозрачных материалов
• Температурная характеристика ＜0.03% F.S./°C, степень защиты IP40

Технические характеристики

Типичные применения

SFS-D4008L применяется для бесконтактного измерения перемещения, высоты, профиля и толщины, точного размерного контроля и контроля деталей с непрозрачными и прозрачными поверхностями. Обеспечивает диапазон ±2 mm при рабочем расстоянии 8 mm.

Частые вопросы

Какова точность SFS-D4008L?

Повторяемость 100 nm, погрешность линейности ＜±1.2 μm, температурная характеристика ＜0.03% F.S./°C.

Каковы диапазон измерения и рабочее расстояние?

Рабочее расстояние 8 mm, диапазон измерения ±2 mm (полный ход 4 mm).

Можно ли измерять прозрачные материалы?

Да. Хроматический конфокальный принцип фокусируется отдельно на верхней и нижней поверхностях; минимальная измеримая толщина составляет 10% F.S..
