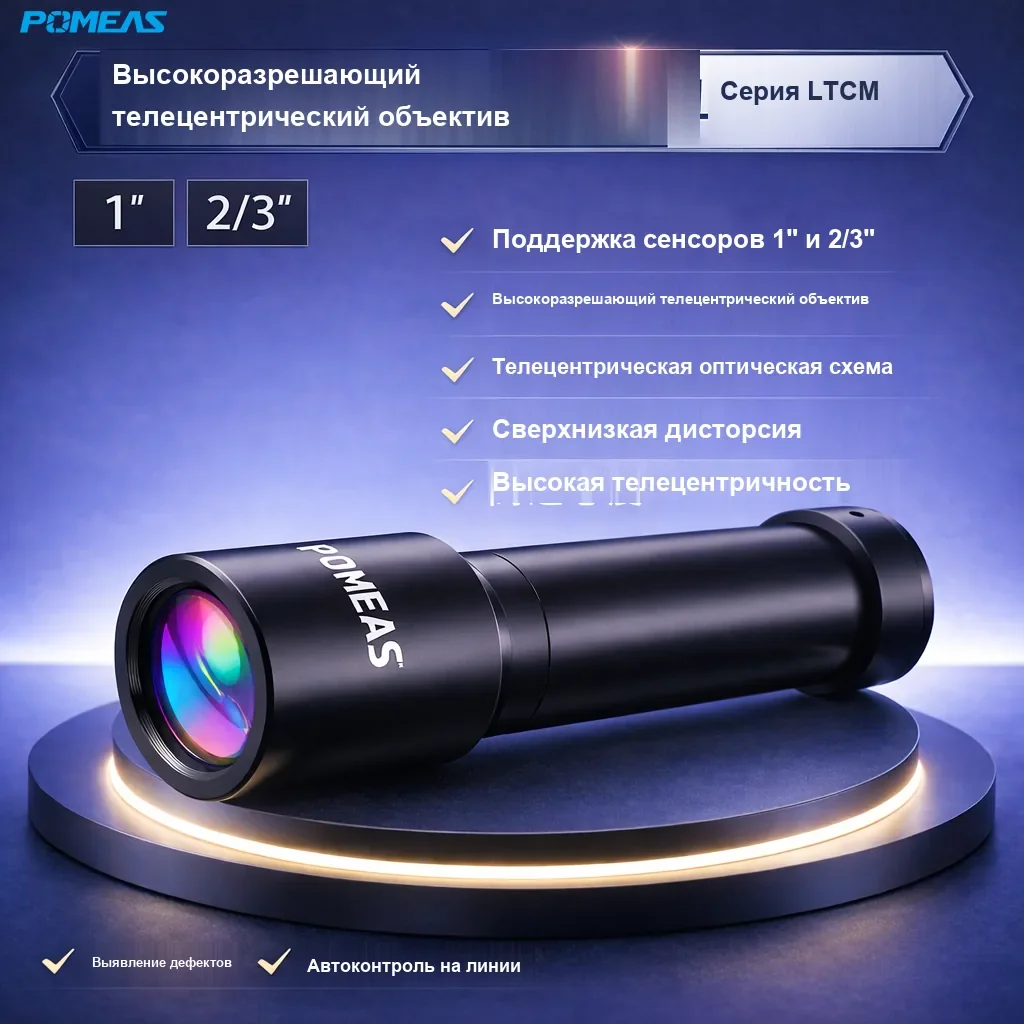

Телецентрический объектив высокого разрешения 1.0X, 110mm WD
PMS-LTCM1-110 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 7.46 μm, NA 0.045; увеличение о…
SKU:
Описание продукта
PMS-LTCM1-110 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 7.46 μm, NA 0.045; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".
Основные особенности
- Увеличение 1.0X с разрешением на стороне объекта 7.46 μm для точных измерений.
- Разрешение на стороне объекта 7.46 μm для контроля мелких деталей.
- Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
- Дисторсия TV всего 0.02% — геометрия изображения стабильна от центра до края.
- Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
- Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

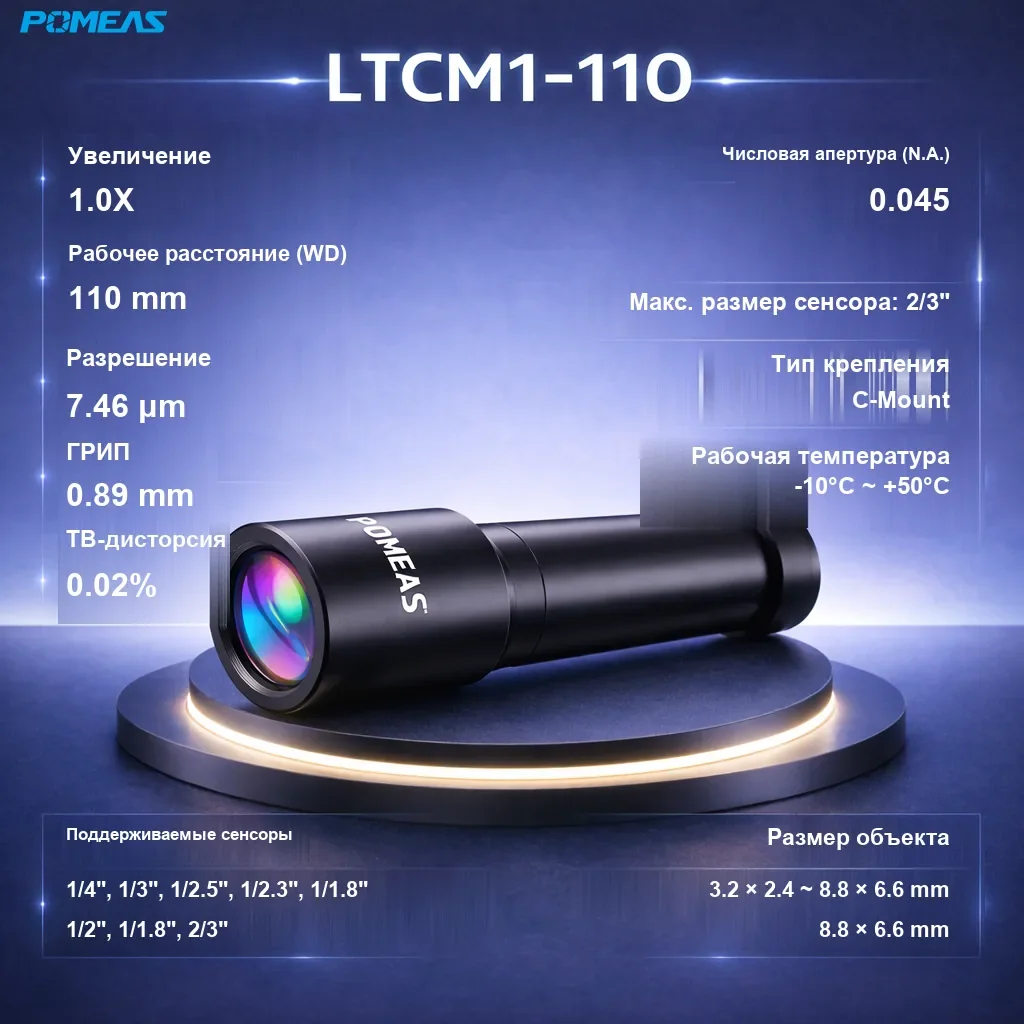

Технические характеристики
| Модель | PMS-LTCM1-110 |
|---|---|
| Увеличение | 1.0X |
| Рабочее расстояние | 110mm |
| Разрешение | 7.46μm |
| Глубина резкости | 0.89mm |
| NA (числовая апертура) | 0.045 |
| Дисторсия TV | 0.02% |
| Макс. размер сенсора | 2/3″ |
| Поддерживаемые сенсоры | 1/4″, 1/3″, 1/2.5″, 1/2.3″, 1/1.8″, 1/2″, 2/3″ |
| Размер объекта | 3.2mm×2.4mm~8.8mm×6.6mm |
| Тип крепления | C-Mount |
| Рабочая температура | -10°C~+50°C |
Типичные применения
Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.
Выбор модели
Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.
Частые вопросы
Что такое телецентрический объектив и когда его применять?
Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.
Какой сенсор поддерживает эта модель?
Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.
Какая у него дисторсия?
Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.
Можно ли заказать другое рабочее расстояние или крепление?
Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
