Телецентрический объектив высокого разрешения 0.3X, 110mm WD

Телецентрический объектив высокого разрешения 0.3X, 110mm WD

PMS-LTCM03-110 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, NA 0.03; увелич…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM03-110 от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, NA 0.03; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

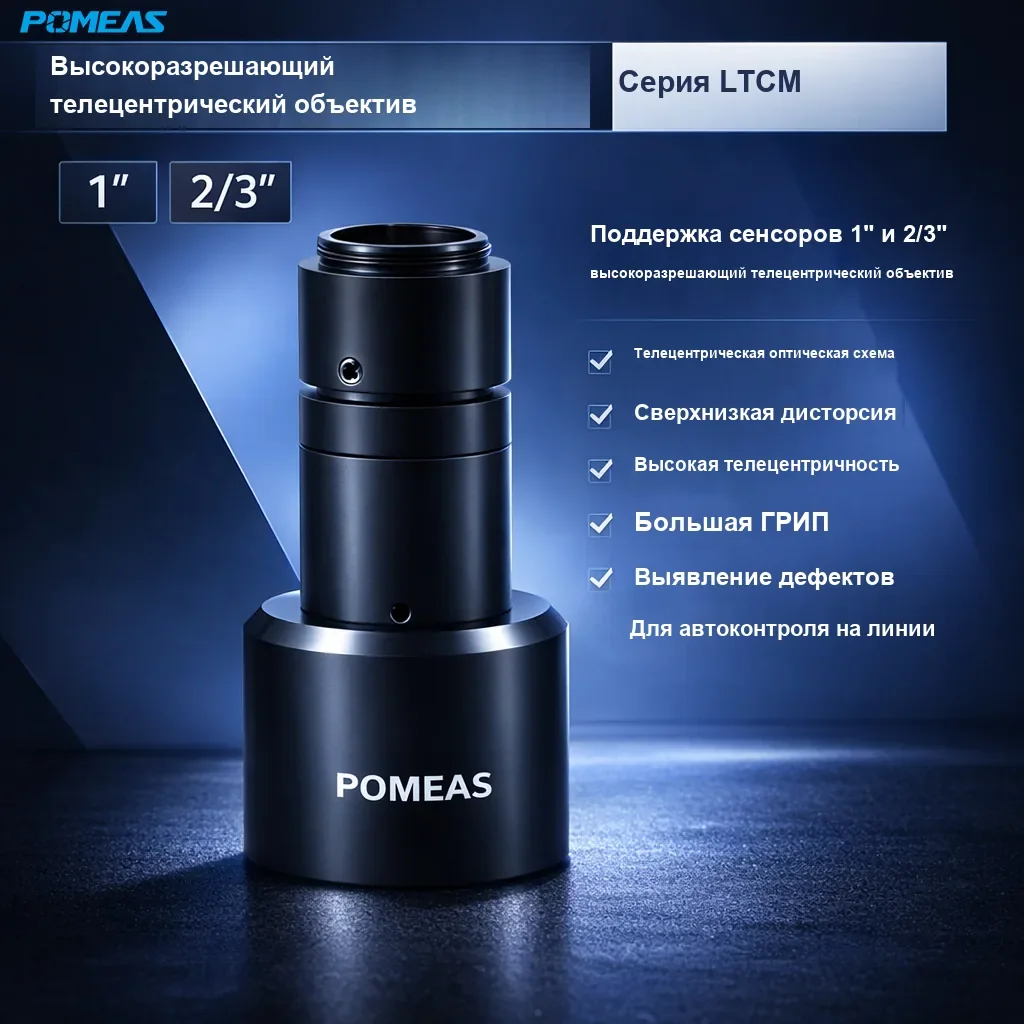

PMS-LTCM03-110 Телецентрический объектив высокого разрешения

Основные особенности

Широкое поле зрения: 29.3 × 22.0 мм на сенсоре 2/3" для деталей среднего размера.
Разрешение на стороне объекта 11.18 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Число F 4.99 при NA 0.03 — светлое и контрастное изображение.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM03-110
Увеличение	0.3X
Рабочее расстояние	110mm
Разрешение	11.18μm
Глубина резкости	4.4mm
NA (числовая апертура)	0.03
Число F	4.99
Дисторсия TV	0.01%
Макс. размер сенсора	2/3″
Поле зрения (сенсор 2/3")	29.3mm×22.0mm
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

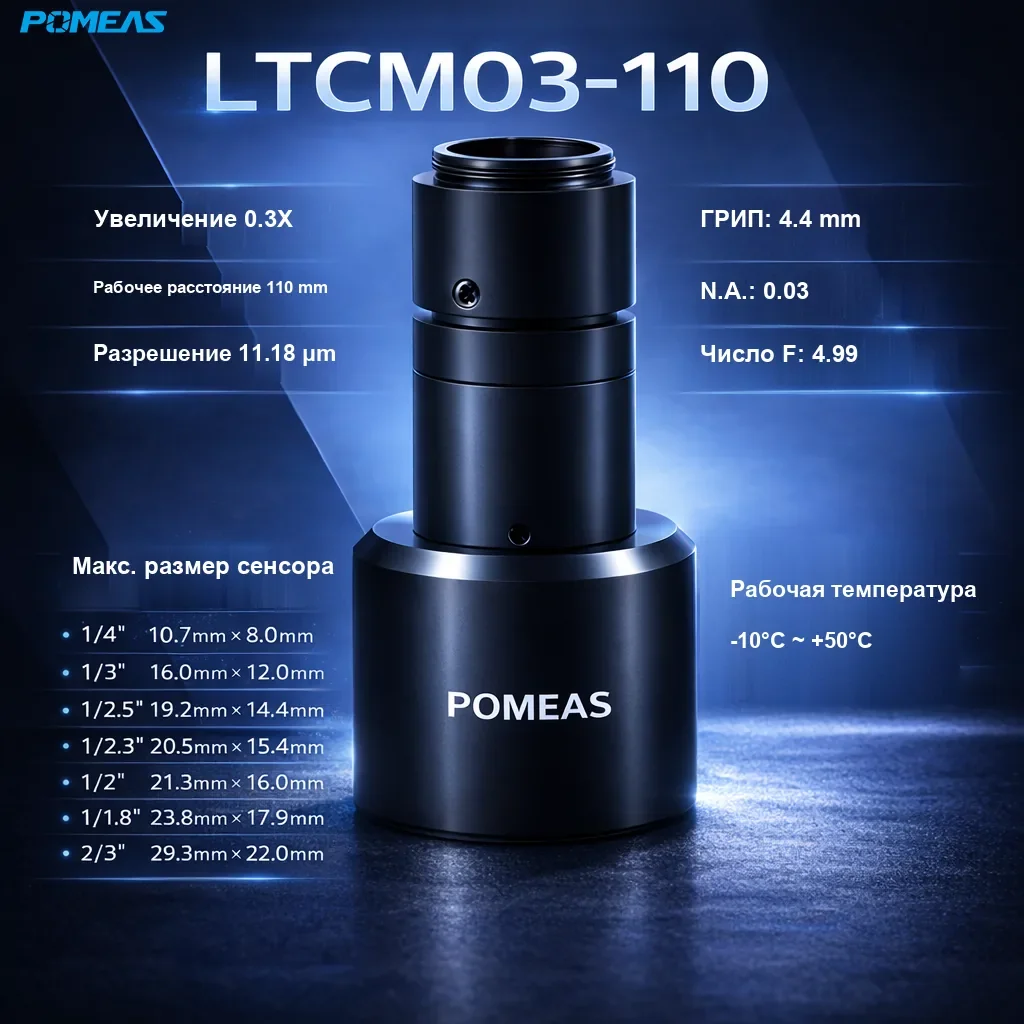

PMS-LTCM03-110 Телецентрический объектив высокого разрешения - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
