Коаксиальный телецентрический объектив высокого разрешения 0.5X, 150mm WD

Коаксиальный телецентрический объектив высокого разрешения 0.5X, 150mm WD

PMS-LTCM05-150C от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 17.66 μm, глубина резкости 4.…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM05-150C от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. Разрешение 17.66 μm, глубина резкости 4.21 mm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 2/3".

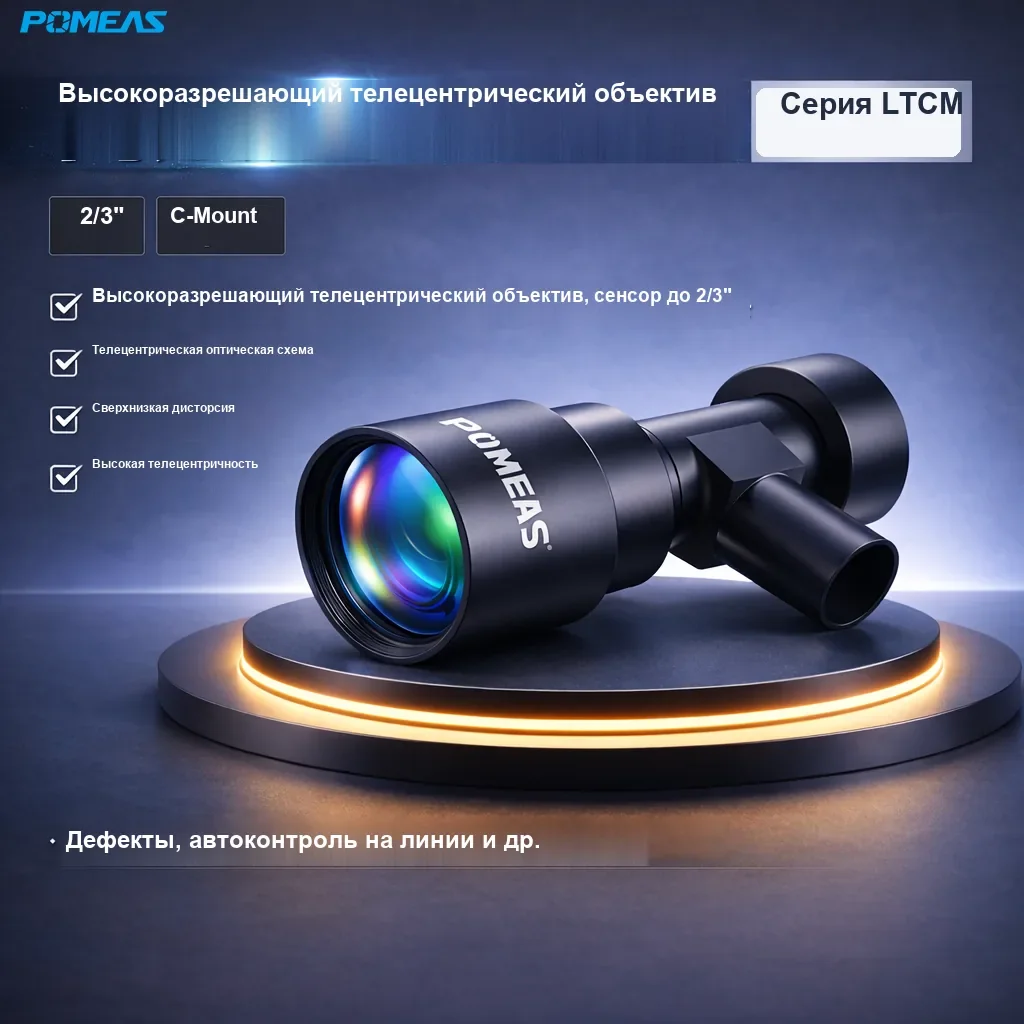

PMS-LTCM05-150C Коаксиальный телецентрический объектив высокого разрешения 0.5X, 150mm WD

Основные особенности

Коаксиальный телецентрический объектив 0.5X со встроенной делительной подсветкой для отражающих поверхностей.
Разрешение на стороне объекта 17.66 μm для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Дисторсия TV всего 0.03% и NA 0.019 — резкое контрастное изображение.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM05-150C
Увеличение	0.5X
Рабочее расстояние	150mm
Разрешение	17.66μm
Глубина резкости	4.21mm
NA (числовая апертура)	0.019
Число F	13
Дисторсия TV	0.03%
Макс. размер сенсора	2/3″
Поле зрения (сенсор 2/3")	17.6mm×13.2mm
Поле зрения (сенсор 1/1.8")	14.3mm×10.7mm
Поле зрения (сенсор 1/2")	12.8mm×9.6mm
Подсветка	Coaxial
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

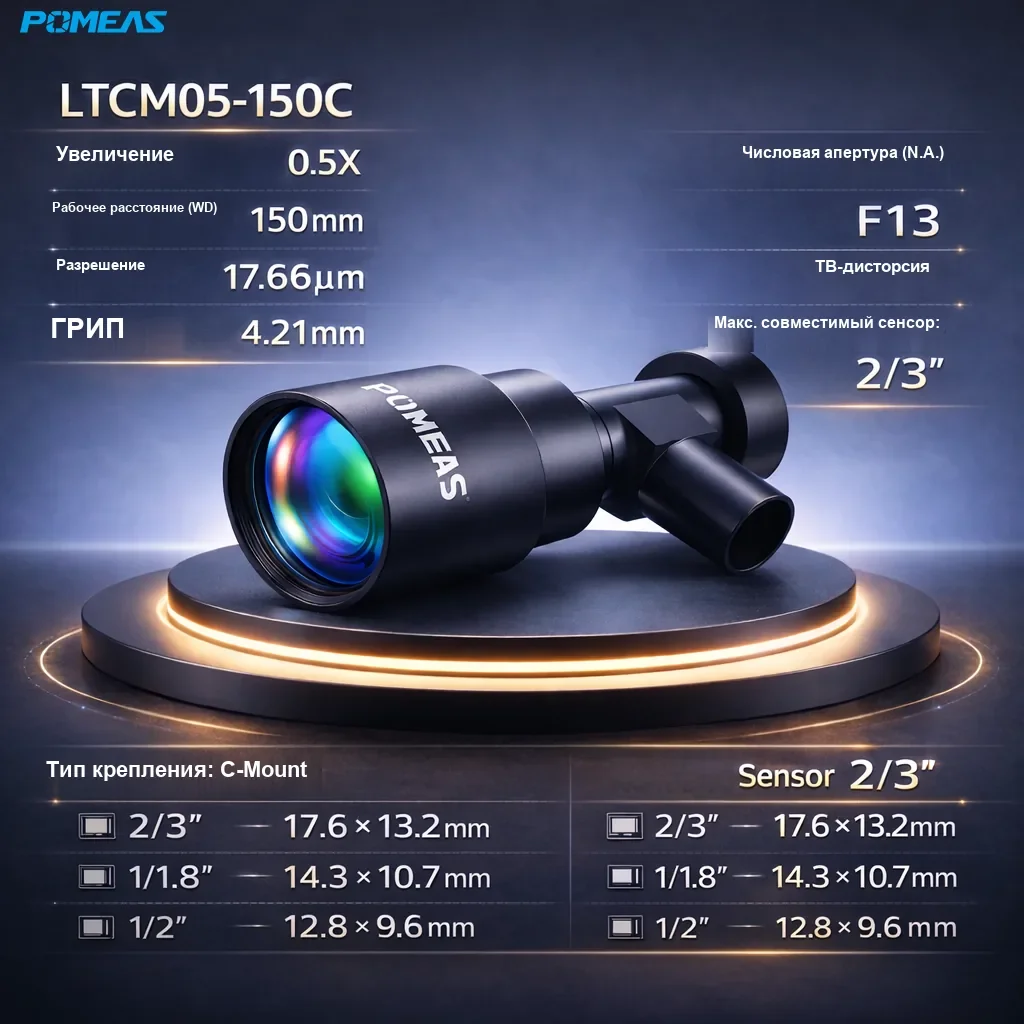

PMS-LTCM05-150C Коаксиальный телецентрический объектив высокого разрешения 0.5X, 150mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.03% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
