Телецентрический объектив высокого разрешения 0.2X, 180mm WD

Телецентрический объектив высокого разрешения 0.2X, 180mm WD

PMS-LTCM02-180-G от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. NA 0.017, дисторсия TV всего 0.02%; уве…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTCM02-180-G от POMEAS — телецентрический объектив для высокоточных размерных измерений и технического зрения. NA 0.017, дисторсия TV всего 0.02%; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению без перспективных искажений. Крепление C-Mount, поддержка сенсоров до 1".

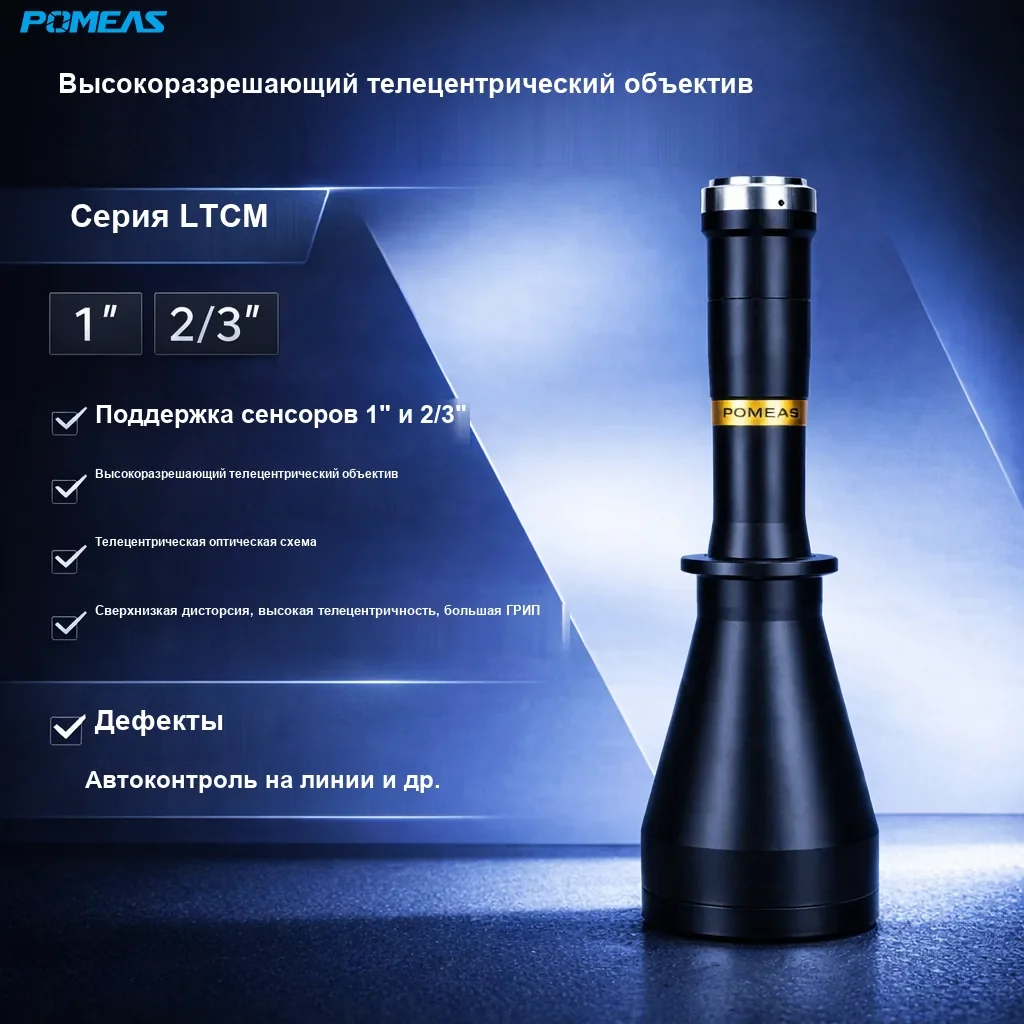

PMS-LTCM02-180-G Телецентрический объектив высокого разрешения 0.2X, 180mm WD

Основные особенности

Увеличение 0.2X для семи форматов сенсоров от 1/3" до 1" (поле 64.0 × 48.0 mm).
Разрешение на стороне объекта для контроля мелких деталей.
Постоянное увеличение в пределах ГРИП: размер детали не «плывёт» при перемещении.
Конический корпус с золотым кольцом, длина 280.7 mm, стабильное увеличение по всему полю.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 1". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTCM02-180-G
Увеличение	0.2X
Рабочее расстояние	180mm
Макс. размер сенсора	1″
NA (числовая апертура)	0.017
Дисторсия TV	0.02%
Длина	280.7mm
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C
Поле зрения (сенсор 1/3")	24.0mm×18.0mm
Поле зрения (сенсор 1/2.5")	28.7mm×21.5mm
Поле зрения (сенсор 1/2.3")	30.8mm×23.1mm
Поле зрения (сенсор 1/2")	32.0mm×24.0mm
Поле зрения (сенсор 1/1.8")	35.7mm×26.8mm
Поле зрения (сенсор 2/3")	44.0mm×33.0mm
Поле зрения (сенсор 1")	64.0mm×48.0mm

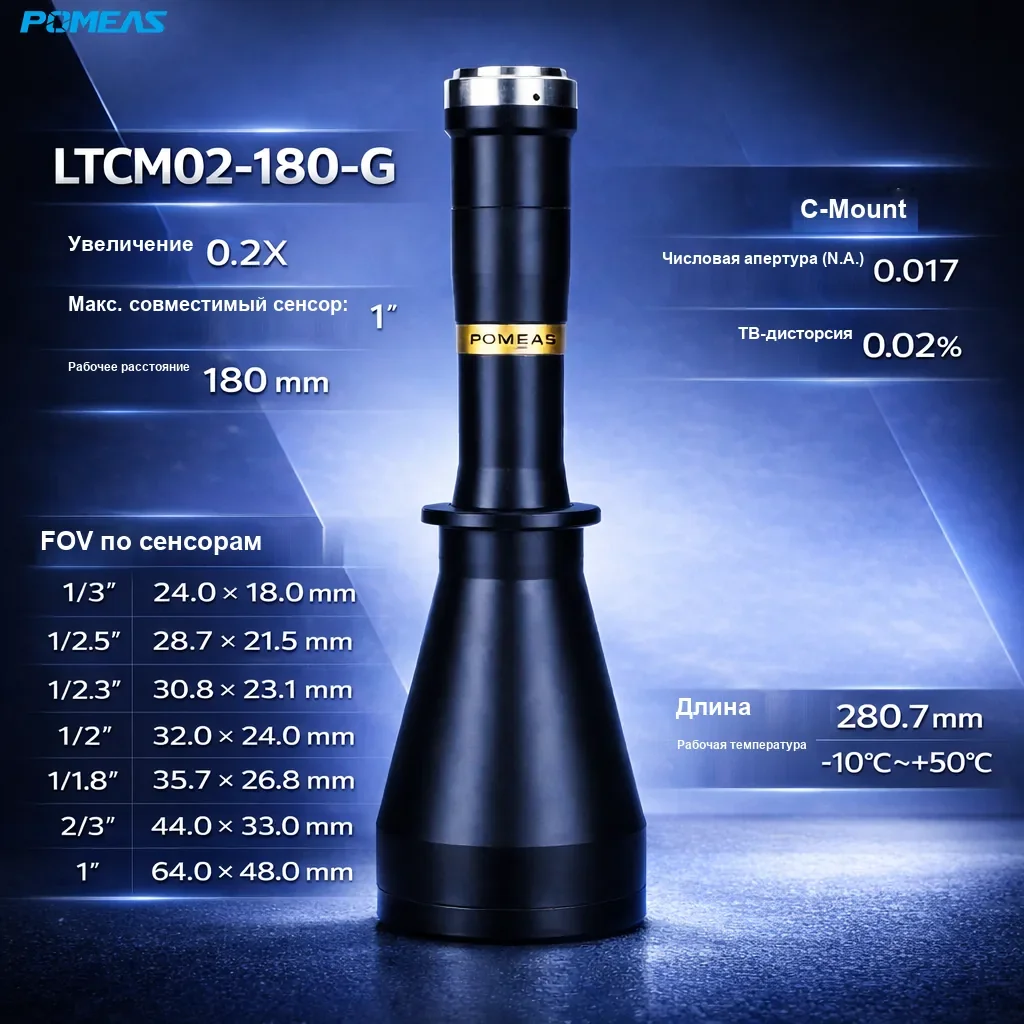

PMS-LTCM02-180-G Телецентрический объектив высокого разрешения 0.2X, 180mm WD - Технические характеристики

Типичные применения

Размерные измерения механических и литых деталей, инспекция электроники и разъёмов, контроль стекла и кромок листов, онлайн-контроль качества там, где нужны телецентрическая геометрия и стабильное увеличение.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и когда его применять?

Телецентрический объектив сохраняет постоянное увеличение в пределах ГРИП, поэтому размер детали не зависит от её положения и высоты. Применяйте его всегда, когда размеры измеряются прямо по изображению: штырьки разъёмов, обработанные детали, штамповка, кромки стекла.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.02% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
