Коаксиальный телецентрический объектив 2.0X, 110mm WD

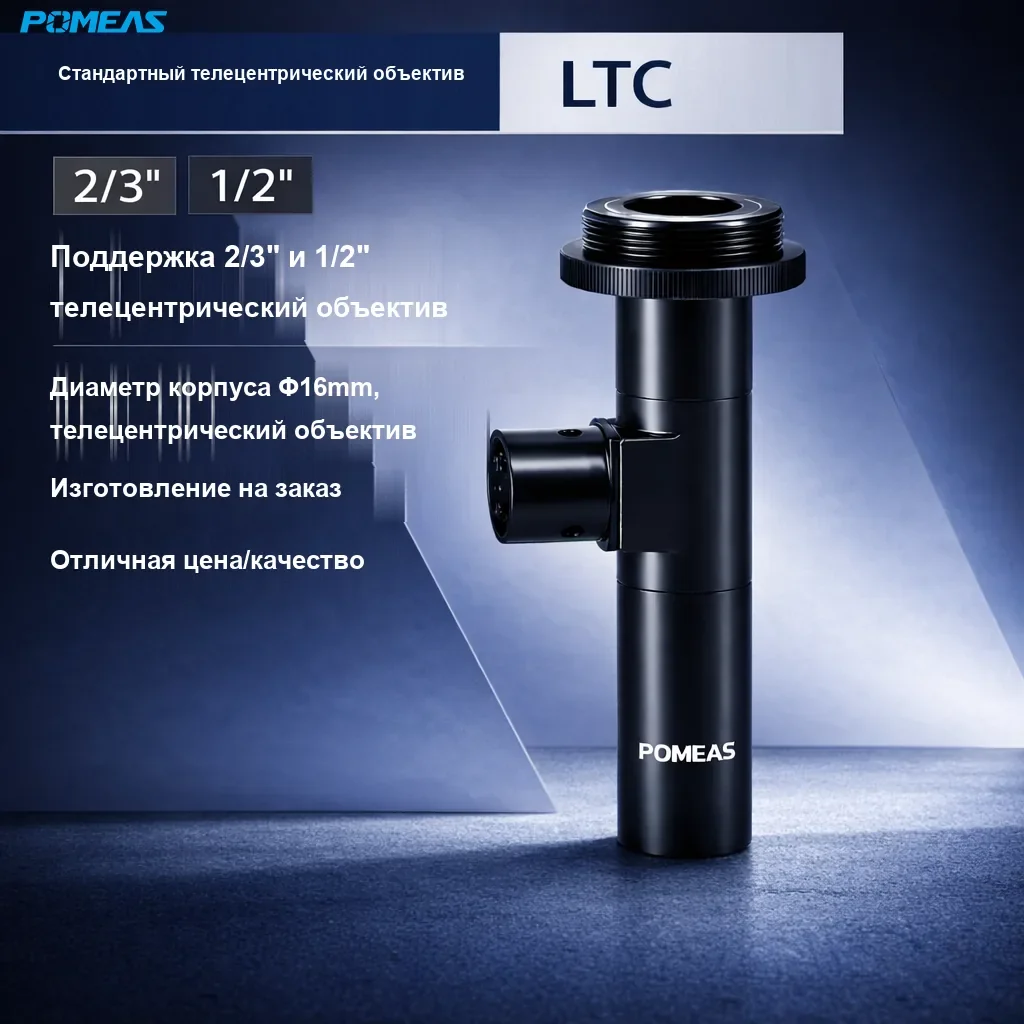

PMS-LTC2-110C от POMEAS — стандартный телецентрический объектив со встроенным коаксиальным осветительным трактом для высокоточных размерных измерений и те…
SKU:
Описание продукта
PMS-LTC2-110C от POMEAS — стандартный телецентрический объектив со встроенным коаксиальным осветительным трактом для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, разрешение 8 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению. Встроенный светоделитель работает с коаксиальным осветителем, равномерно освещая отражающие поверхности. Крепление C-Mount, поддержка сенсоров до 2/3".
Основные особенности
- Телецентрическая схема с дисторсией TV 0.01% — геометрия изображения метрологического уровня.
- Разрешение на стороне объекта 8 μm для контроля мелких деталей.
- Встроенный коаксиальный светоделитель; в паре с коаксиальным осветителем — для отражающих поверхностей.
- Глубина резкости компенсирует разброс высоты деталей.
- Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
- Поддерживаемые сенсоры: 2/3". Возможна адаптация под задачу.

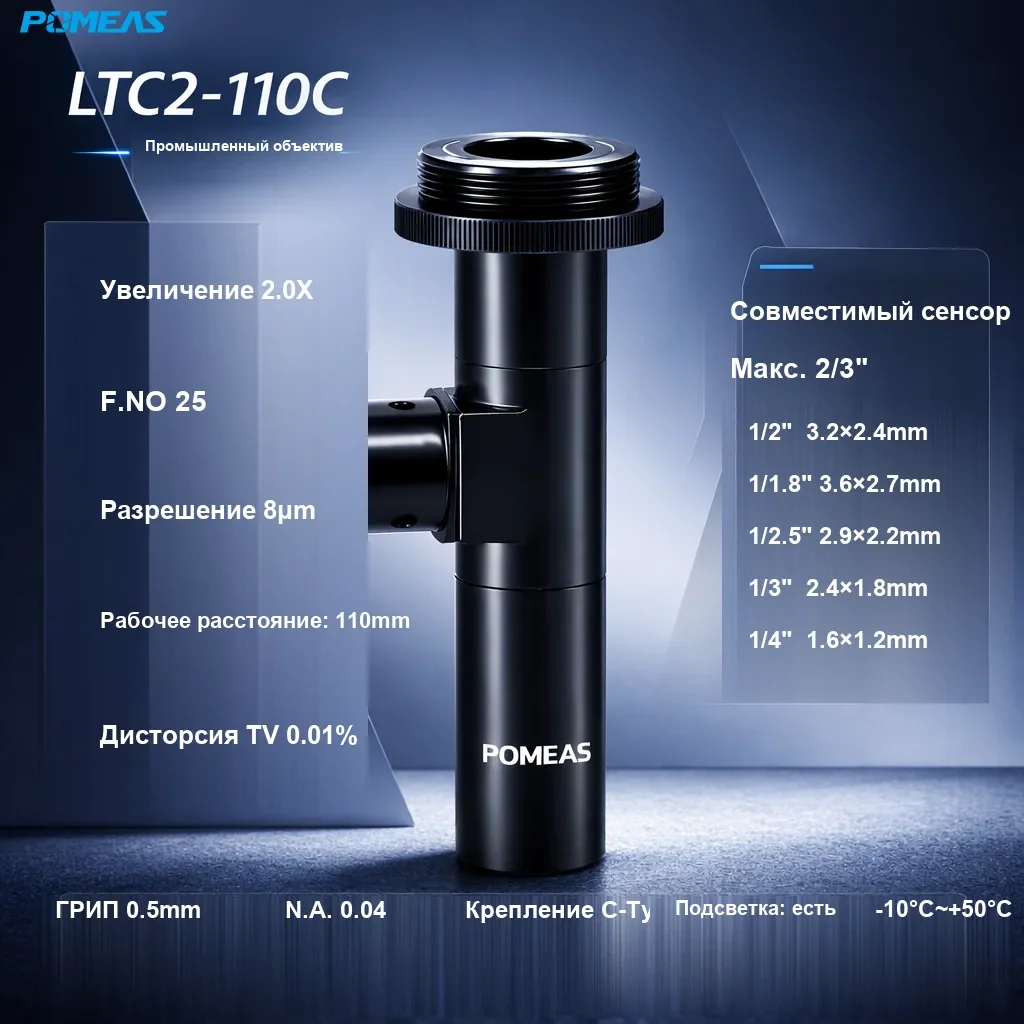

Технические характеристики
| Модель | PMS-LTC2-110C |
|---|---|
| Увеличение | 2.0X |
| Рабочее расстояние | 110mm |
| Разрешение | 8μm |
| Дисторсия TV | 0.01% |
| NA (объект) | 0.04 |
| F-число | 25 |
| Глубина резкости | 0.5mm |
| Макс. совместимый сенсор | 2/3″ |
| Поддерживаемые форматы | 1/4″ 1.6mm×1.2mm, 1/3″ 2.4mm×1.8mm, 1/2.5″ 2.9mm×2.2mm, 1/1.8″ 3.6mm×2.7mm, 1/2″ 3.2mm×2.4mm |
| Освещение | Встроенная коаксиальная |
| Тип крепления | C-Mount |
| Рабочая температура | -10°C~+50°C |
Типичные применения
Размерные измерения отражающих механических деталей, инспекция электроники и полупроводников, контроль пластин и кромок стекла, онлайн-контроль качества там, где нужны коаксиальное освещение и телецентрическая геометрия.
Выбор модели
Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.
Частые вопросы
Что такое коаксиальный телецентрический объектив и зачем он нужен?
Он объединяет телецентрический объектив и встроенный светоделитель: увеличение остаётся постоянным, а коаксиальный осветитель равномерно освещает отражающие поверхности вдоль оптической оси, поэтому размеры не зависят от положения детали.
Какой сенсор поддерживает эта модель?
Модель поддерживает сенсоры до 2/3". Перед окончательным выбором проверьте крепление и размер сенсора камеры.
Какая у него дисторсия?
Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.
Можно ли заказать другое рабочее расстояние или крепление?
Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
