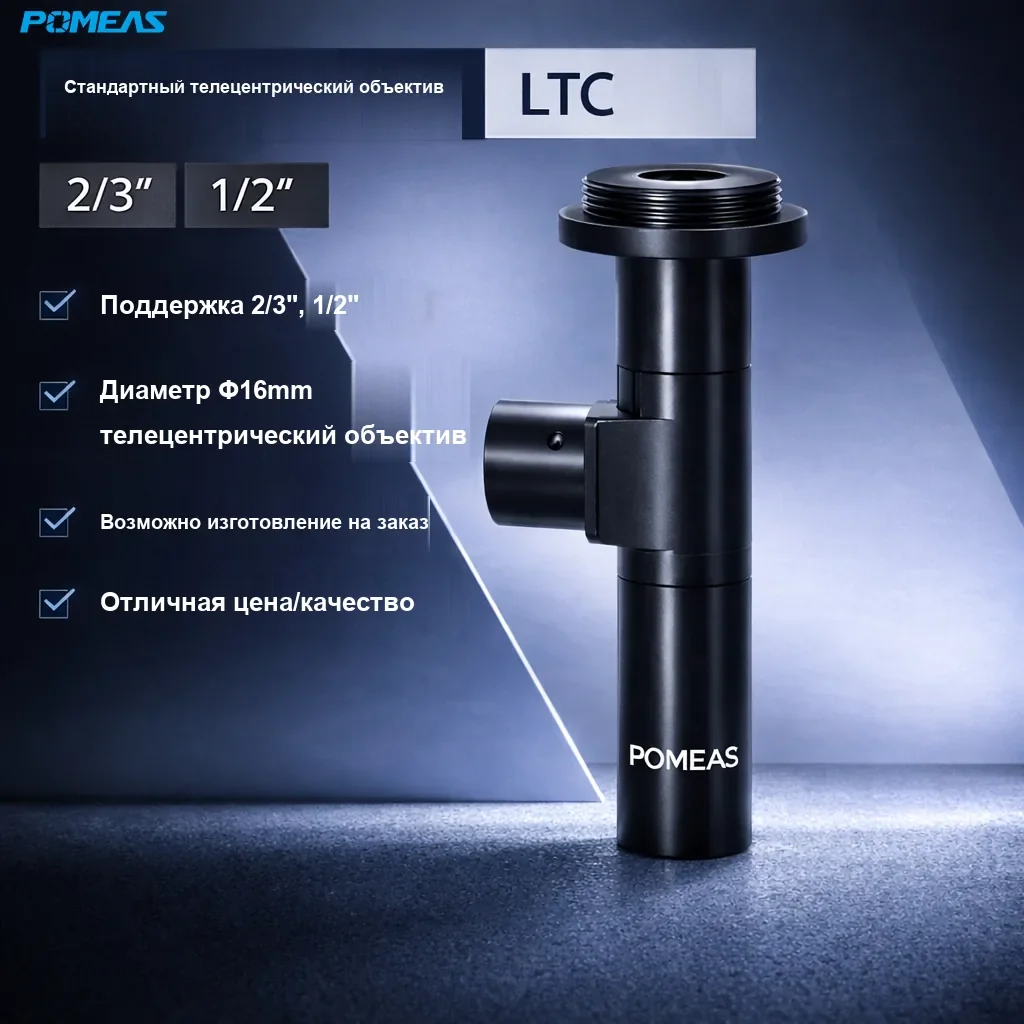

Коаксиальный телецентрический объектив 1.0X, 65mm WD

Описание продукта

PMS-LTC1-65C от POMEAS — стандартный телецентрический объектив со встроенным коаксиальным осветительным трактом для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, разрешение 10 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению. Встроенный светоделитель работает с коаксиальным осветителем, равномерно освещая отражающие поверхности. Крепление C-Mount, поддержка сенсоров до 1/2".

Основные особенности

• Телецентрическая схема с дисторсией TV 0.01% — геометрия изображения метрологического уровня.
• Разрешение на стороне объекта 10 μm для контроля мелких деталей.
• Встроенный коаксиальный светоделитель; в паре с коаксиальным осветителем — для отражающих поверхностей.
• Глубина резкости компенсирует разброс высоты деталей.
• Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
• Поддерживаемые сенсоры: 1/2". Возможна адаптация под задачу.

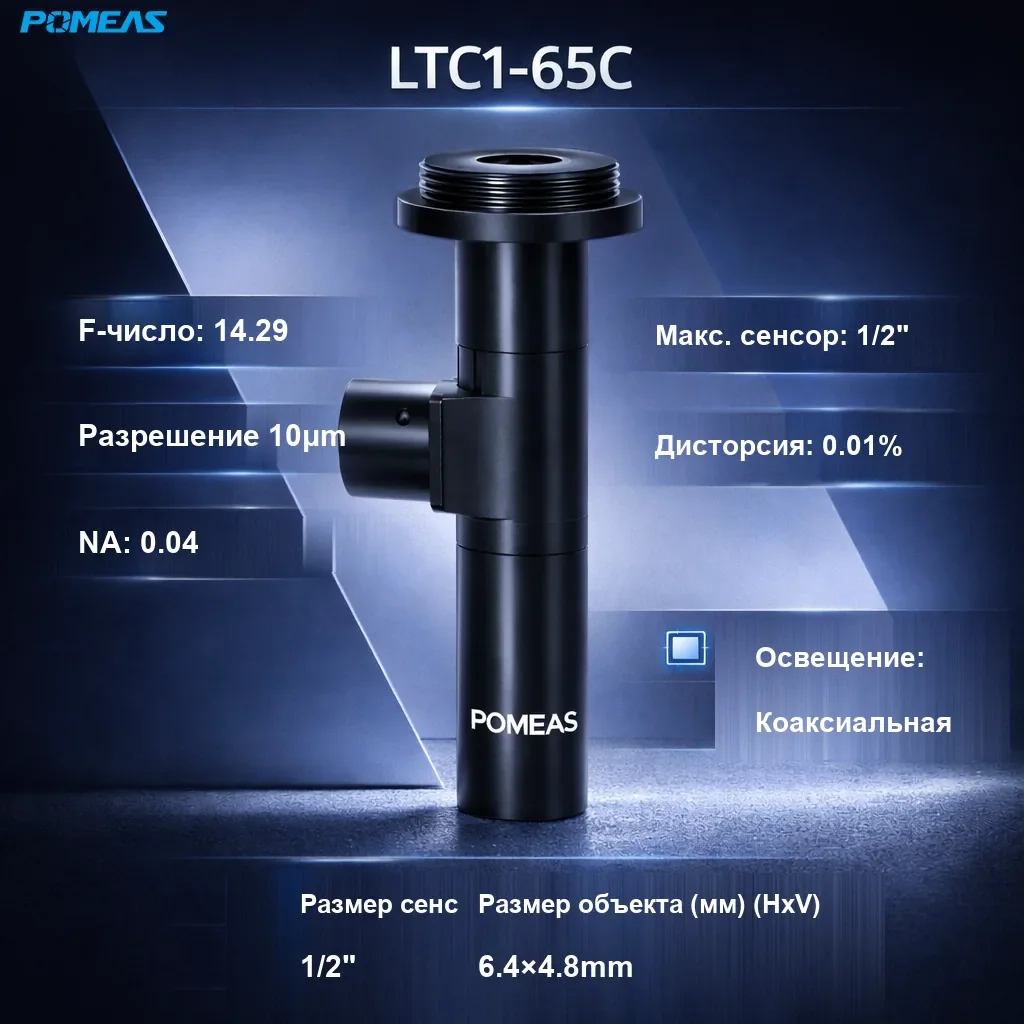

Технические характеристики

Типичные применения

Размерные измерения отражающих механических деталей, инспекция электроники и полупроводников, контроль пластин и кромок стекла, онлайн-контроль качества там, где нужны коаксиальное освещение и телецентрическая геометрия.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое коаксиальный телецентрический объектив и зачем он нужен?

Он объединяет телецентрический объектив и встроенный светоделитель: увеличение остаётся постоянным, а коаксиальный осветитель равномерно освещает отражающие поверхности вдоль оптической оси, поэтому размеры не зависят от положения детали.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1/2". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Какая у него дисторсия?

Дисторсия TV этой модели составляет 0.01% — геометрия изображения стабильна от центра до края, что важно при расчёте размеров прямо по координатам изображения.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
