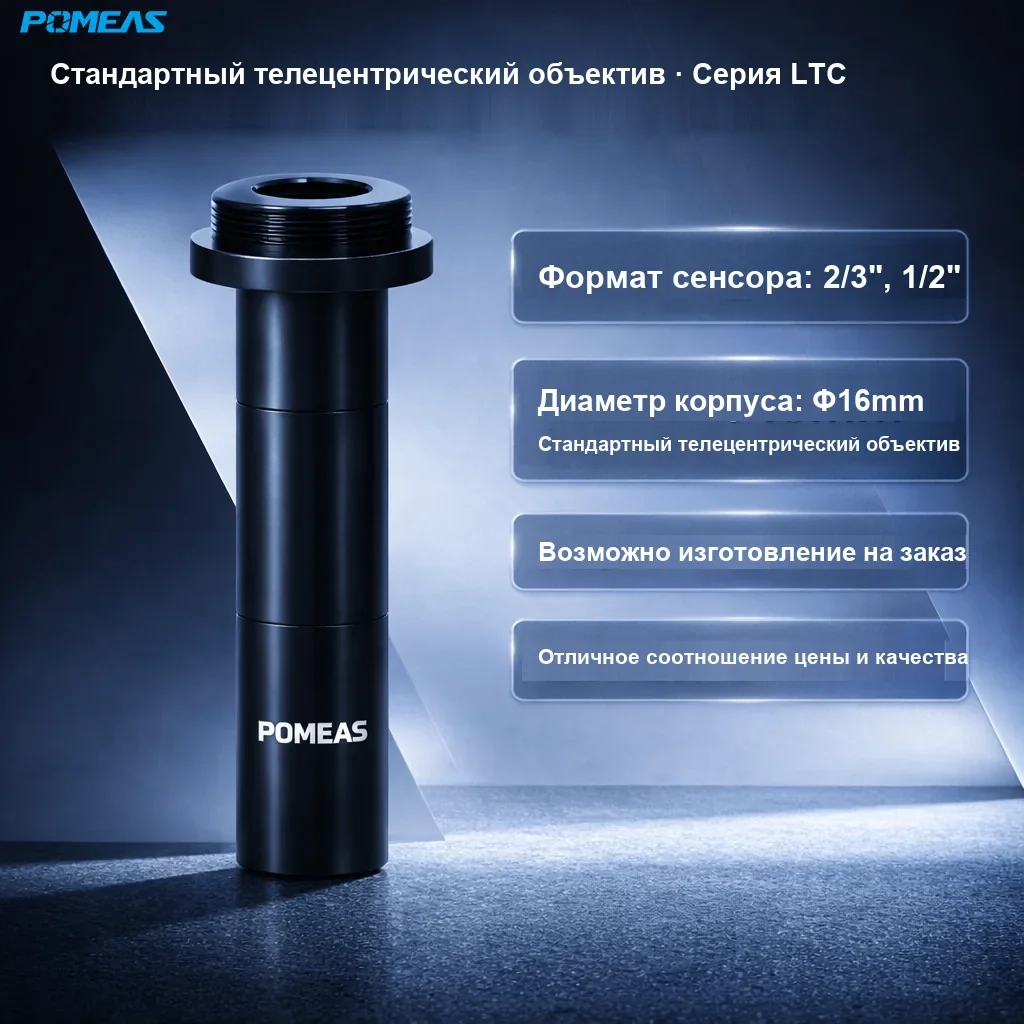

Стандартный телецентрический объектив, 10μm

Стандартный телецентрический объектив, 10μm

PMS-LTC1-65 от POMEAS — стандартный телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, разреш…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTC1-65 от POMEAS — стандартный телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.01%, разрешение 10 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению. Крепление C-Mount, поддержка сенсоров до 1/2".

PMS-LTC1-65 Стандартный телецентрический объектив

Основные особенности

Телецентрическая схема с дисторсией TV 0.01% — геометрия изображения метрологического уровня.
Разрешение на стороне объекта 10 μm для контроля мелких деталей.
Глубина резкости компенсирует разброс высоты деталей.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 1/2". Возможна адаптация под задачу.

Технические характеристики

Модель	PMS-LTC1-65
F-число	14.29
NA (объект)	0.04
Разрешение	10μm
Дисторсия TV	0.01%
Глубина резкости	1.1mm
Макс. совместимый сенсор	1/2″
Поле зрения (1/4″)	3.2mm × 2.4mm
Поле зрения (1/3″)	4.8mm × 3.6mm
Поле зрения (1/2″)	6.4mm × 4.8mm
Поддерживаемые форматы	2/3″, 1/2″
Диаметр корпуса	Φ16mm
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

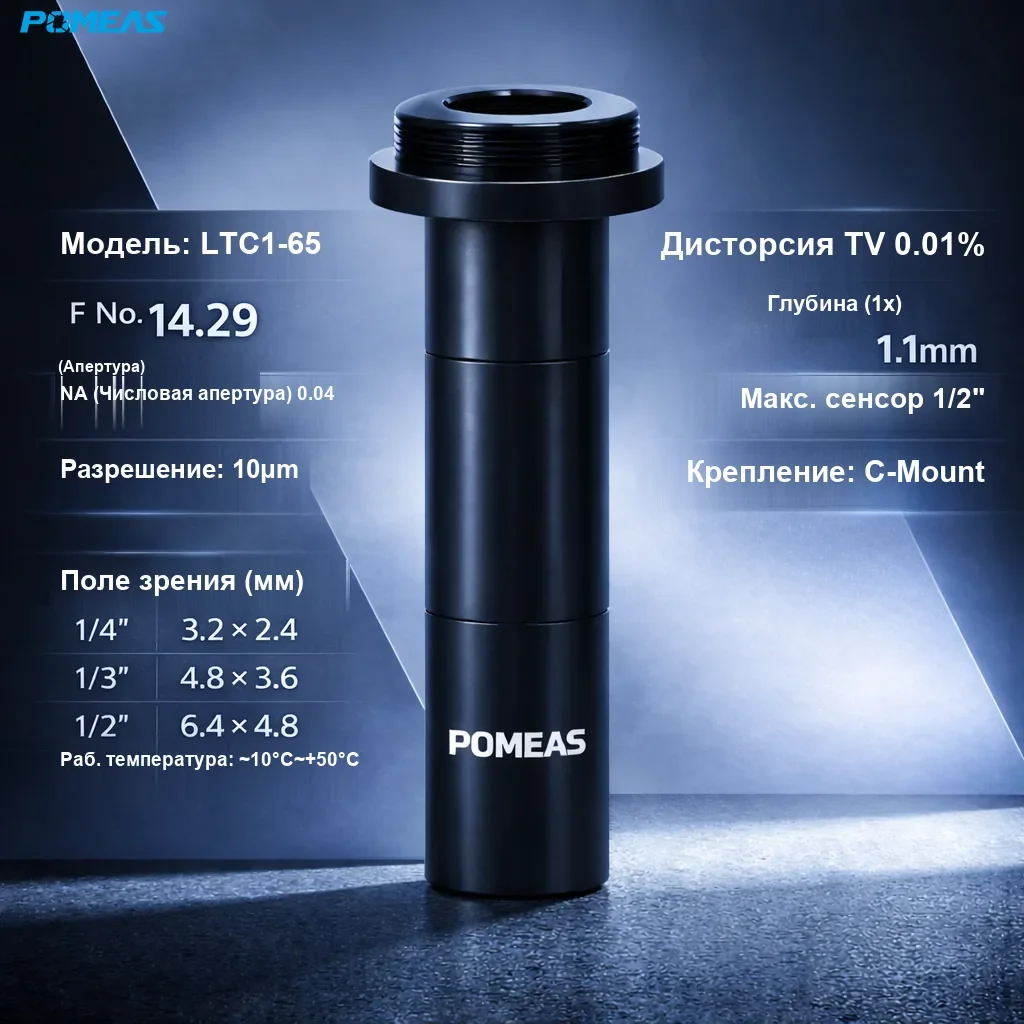

PMS-LTC1-65 Стандартный телецентрический объектив - Технические характеристики

Типичные применения

Размерные измерения, контроль механических деталей, инспекция электроники и полупроводников, онлайн-контроль качества и машинное зрение в автомобилестроении, электронике и медицине.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и зачем он нужен?

Телецентрический объектив сохраняет постоянное увеличение при изменении рабочего расстояния, поэтому измеренные по изображению размеры не зависят от положения детали. Это основа точной оптической метрологии.

Как выбрать между стандартной и высокоразрешающей моделью?

Стандартную модель выбирают при умеренных требованиях к полю и точности; высокоразрешающую — когда нужно контролировать мелкие детали или использовать сенсоры большего формата.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1/2". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
