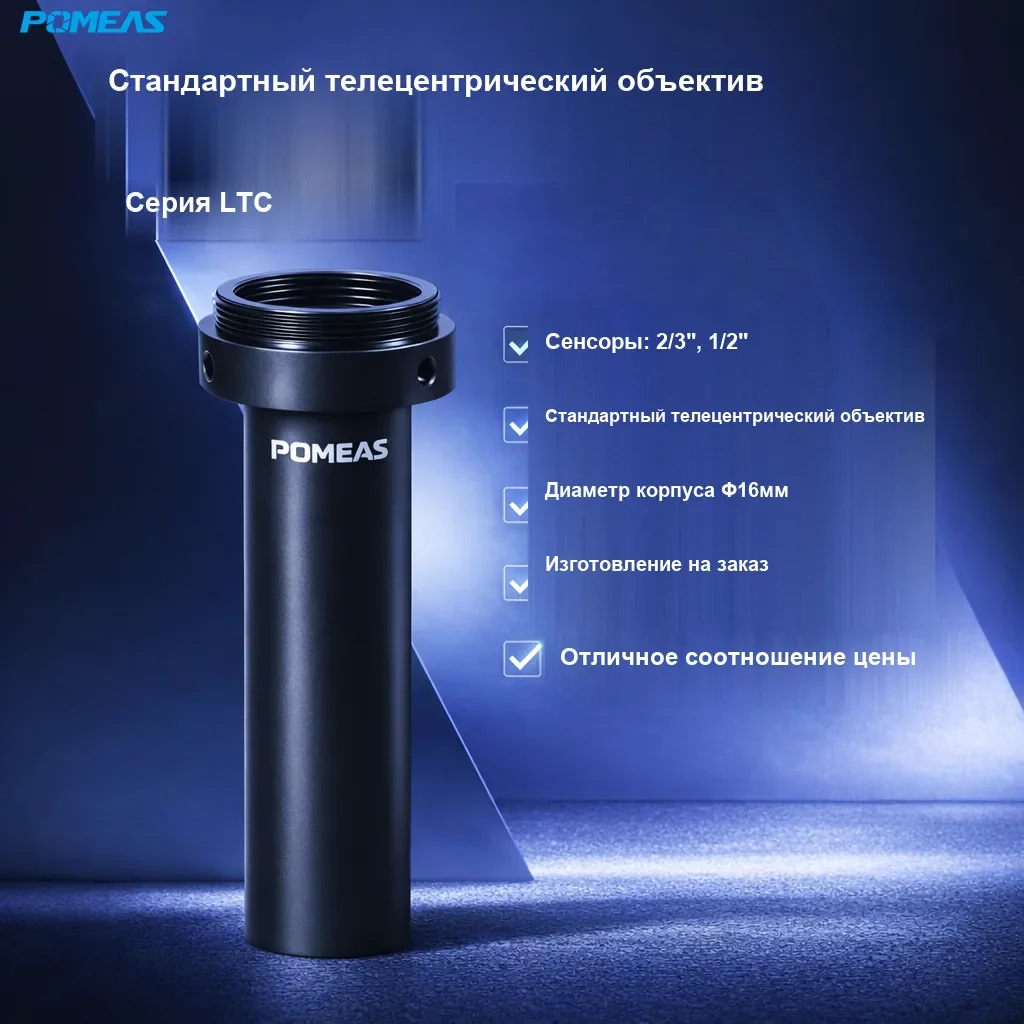

Стандартный телецентрический объектив 0.8X, 90.5mm WD

Стандартный телецентрический объектив 0.8X, 90.5mm WD

PMS-LTC08-90 от POMEAS — стандартный телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.02%, разре…

SKU:

Описание
Параметры
Файлы (0)

Описание продукта

PMS-LTC08-90 от POMEAS — стандартный телецентрический объектив для высокоточных размерных измерений и технического зрения. Дисторсия TV всего 0.02%, разрешение 8.947 μm; увеличение остаётся постоянным по всему полю зрения, поэтому размеры можно измерять прямо по изображению. Крепление C-Mount, поддержка сенсоров до 1/2".

PMS-LTC08-90 Стандартный телецентрический объектив

Основные особенности

Телецентрическая схема с дисторсией TV 0.02% — геометрия изображения метрологического уровня.
Разрешение на стороне объекта 8.947 μm для контроля мелких деталей.
Глубина резкости компенсирует разброс высоты деталей.
Стандартное крепление C-Mount, совместимо с типовыми промышленными камерами.
Поддерживаемые сенсоры: 1/2". Возможна адаптация под задачу.

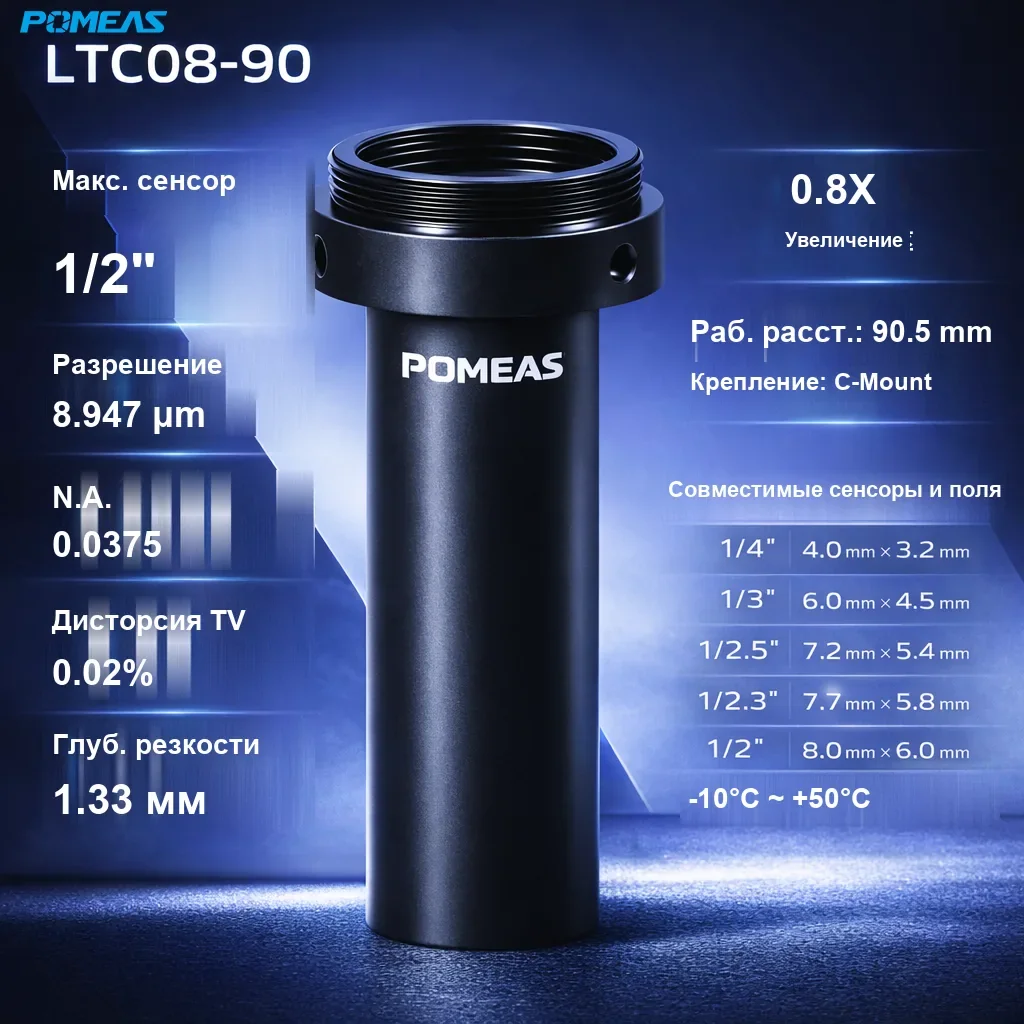

Технические характеристики

Модель	PMS-LTC08-90
Увеличение	0.8X
Рабочее расстояние	90.5mm
Разрешение	8.947μm
NA (объект)	0.0375
Дисторсия TV	0.02%
Глубина резкости	1.33mm
Макс. совместимый сенсор	1/2″
Поле зрения (1/4″)	4.4mm × 3.3mm
Поле зрения (1/3″)	6.0mm × 4.5mm
Поле зрения (1/2.5″)	7.2mm × 5.4mm
Поле зрения (1/2″)	8.0mm × 6.0mm
Тип крепления	C-Mount
Рабочая температура	-10°C~+50°C

PMS-LTC08-90 Стандартный телецентрический объектив - Технические характеристики

Типичные применения

Размерные измерения, контроль механических деталей, инспекция электроники и полупроводников, онлайн-контроль качества и машинное зрение в автомобилестроении, электронике и медицине.

Выбор модели

Чтобы выбрать модель, сопоставьте минимальный размер контролируемого признака с разрешением объектива и размером пикселя камеры, затем проверьте доступное рабочее расстояние и максимальный размер сенсора. POMEAS адаптирует рабочее расстояние, крепление и увеличение под задачу.

Частые вопросы

Что такое телецентрический объектив и зачем он нужен?

Телецентрический объектив сохраняет постоянное увеличение при изменении рабочего расстояния, поэтому измеренные по изображению размеры не зависят от положения детали. Это основа точной оптической метрологии.

Как выбрать между стандартной и высокоразрешающей моделью?

Стандартную модель выбирают при умеренных требованиях к полю и точности; высокоразрешающую — когда нужно контролировать мелкие детали или использовать сенсоры большего формата.

Какой сенсор поддерживает эта модель?

Модель поддерживает сенсоры до 1/2". Перед окончательным выбором проверьте крепление и размер сенсора камеры.

Можно ли заказать другое рабочее расстояние или крепление?

Да. POMEAS адаптирует рабочее расстояние, крепление и увеличение. Передайте параметры детали и камеры, чтобы технические специалисты подтвердили решение.
