Quel zoom industriel choisir pour contrôler des plaques RF sur substrat céramique ?

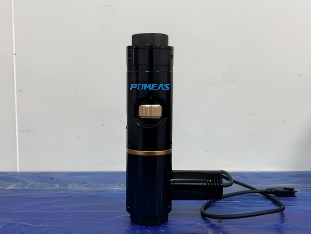

En bref : lorsque les « gold fingers » d'une plaque RF céramique forment deux niveaux en escalier — le supérieur plus étroit que l'inférieur de seulement 0,005 mm par côté — un objectif à focale fixe ne sépare pas les deux arêtes et un zoom d'entrée de gamme ne les résout pas nettement. La configuration qui a résolu le cas réel associe une caméra couleur 5 Mpx pour capteur 2/3", un module de zoom motorisé 0,55×–7,6× et un adaptateur de tube 2×, soit une gamme de grandissement théorique du système d'≈ 1,1×–15,2× (estimation par multiplication des gammes nominales des composants). Résultat documenté : suppression du changement d'objectif et temps de contrôle par pièce ramené de 30 s à 5–8 s.

Paramètres clés du projet

Pourquoi l'escalier de 5 µm met à mal le zoom classique

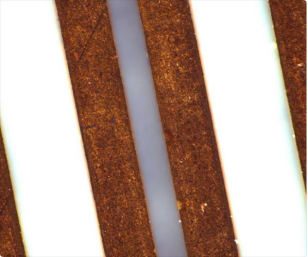

L'arête supérieure d'un gold finger et celle du niveau contigu sont décalées d'environ 5 µm. Pour que le logiciel distingue les deux arêtes, il faut — règle d'échantillonnage usuelle — au moins 3–5 pixels sur cet escalier, soit une résolution par pixel objet de ~1–1,5 µm. Avec le grandissement théorique élevé d'≈ 15,2× et un pixel typique de 3,45 µm d'une caméra 5 Mpx 2/3", la résolution par pixel projetée est d'≈ 0,23 µm (estimation calculée) : l'escalier est échantillonné sur plus de 20 pixels, marge suffisante même avec des bords imparfaits. En dessous d'un grandissement système d'environ 5×, l'escalier tombe sous l'échantillonnage utile et les deux arêtes se confondent.

Le second problème est la profondeur de champ : les plaques céramiques arrivent avec une légère gauchissement et un dénivelé de revêtement jusqu'à 0,2 mm. Une optique à focale fixe impose de refaire la mise au point ou de déplacer la pièce ; l'optique retenue garde le bord net sur toute la plage documentée, sans échec de recherche de bord.

Configuration du système

Résultat du projet : une seule machine, deux tâches

Le flux documenté exploite la large gamme de grandissement en deux passes sur la même station : d'abord un balayage global à faible grandissement localise toutes les zones de gold fingers de la plaque ; ensuite, à fort grandissement, la largeur de piste est mesurée et chaque zone critique est réexaminée. Sans changement d'objectif ni recalibrage intermédiaire, le temps de contrôle par pièce est passé de 30 s à 5–8 s (dossier du projet), soit une réduction de 73 à 83 % que le client résume par plus de 40 % de gain d'efficacité global de la ligne.

Chaîne de décision pour votre propre application

1. Escalier le plus petit à séparer → fixez la résolution par pixel cible (escalier ÷ 3–5).
2. Grandissement du système → pixel caméra ÷ résolution cible ; composez-le avec zoom + tube et vérifiez la gamme combinée (théorique) avant l'achat.
3. Dénivelé de la pièce → confrontez la profondeur de champ documentée au gauchissement réel (ici ≤ 0,2 mm).
4. Répétabilité du grandissement → en production, exigez une position zéro absolue pour retrouver la même échelle à chaque cycle.
5. Distorsion → pour mesurer des largeurs de piste, privilégiez une optique à faible distorsion et réservez la correction logicielle au réglage fin.
